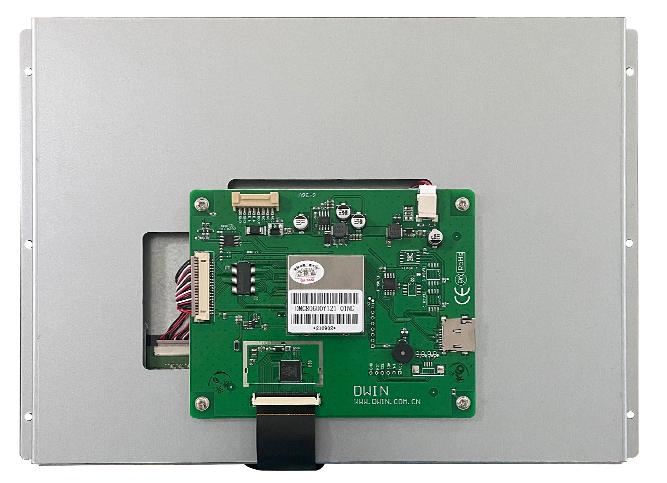

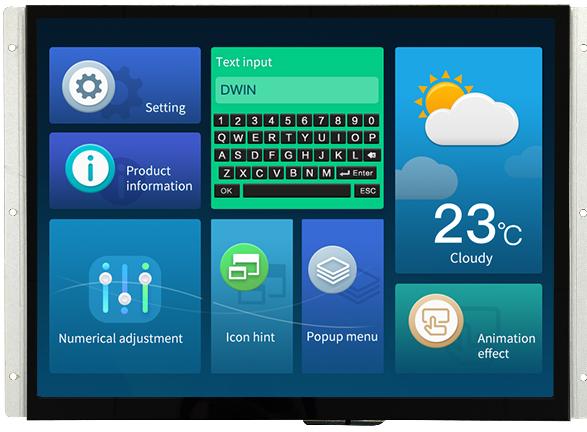

DMG80600Y121_01N DWIN T5L1 UART HMI 12.1" TN ЖК-дисплей класса красоты

DMG80600Y121_01N DWIN T5L1 UART HMI 12.1" TN ЖК-дисплей класса красоты

Описание товара:

DMG80600Y121-01N

DWIN TN-TFT-LCD 12.1 дюйма, 800xRGBx600, 262К цветов, стандартный набор инструкций (TA) / система DGUS

Три варианта сенсорного управления: без управления / Резистивное управление / Емкостное управление.
Активная область: 246.0 мм (Ш) × 184.5 мм (В).
Область обзора: 246.4 мм (Ш) × 184.9 мм (В).
Подсветка: светодиодная.
Интерфейс TTL/CMOS, 8-контактный разъем UART 2.0 мм.
Поддержка загрузки с SD-карты или онлайн-последовательного порта.
Инструмент DWIN DGUS для разработки графических интерфейсов V7.6, простой в использовании, быстрая разработка 0 кода.
Двойная система разработки: DGUS II/ TA (набор инструкций).
Угол обзора TFT LCD: 70/70/50/70 (L/R/U/D).
Графический интерфейс 8051 и двухъядерная ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L1 UART HMI 12.1" TN-TFT ЖК-дисплей класса красоты
DMG80600Y121-01N

ASIC T5L1 TN-TFT-LCD 12.1 дюйма, 800xRGBx600, 262К цветов, стандартный набор инструкций (TA) / система DGUS

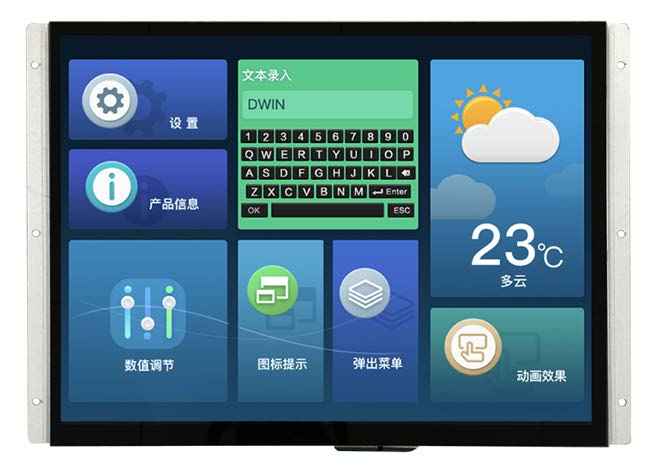

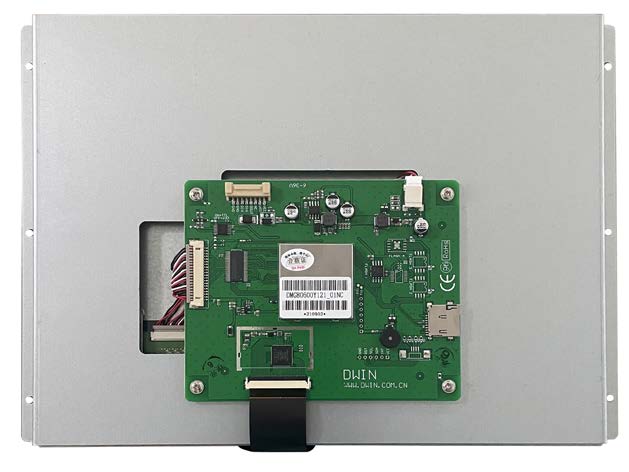

DMG80600Y121-01NC

Широкий спектр применения продукта DMG80600Y121_01NN/NR/NC:

Недорогое решение для косметического оборудования
Промышленный контроль
Батарея для зарядки EV
Умный дом
Медицинский инструмент
IOT
Роботы
Бортовое оборудование
Торговые автоматы
Умное оборудование ЧПУ
Оборудование для красоты
Эскалатор
3D-принтеры

1 (4)
1 (5)

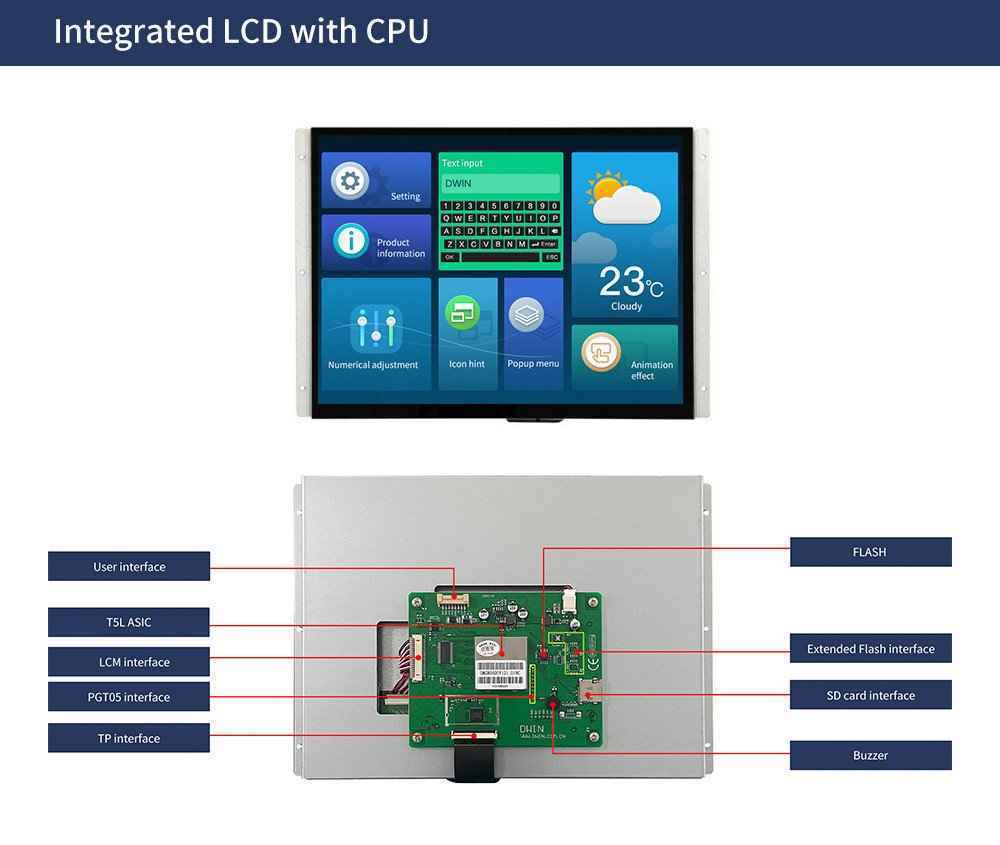

Function working principle 8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Класс красоты
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	12.1"
Разрешение	800×600
Срок жизни	≥ 10 000ч
Яркость	190 nit	Другие товары
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Угол обзора（V.A.)	Нормальный угол обзора, 70/70/50/70(L/R/U/D)
Область отображения (Active Area, A.A.)	246.0×184.5
Область просмотра (View Area, V.A.)	246.4×184.9
Подсветка	LED
Яркость	190 nit
Размеры
Размеры (ШxВxГ), мм	281.4×202.1×24.9
Вес нетто	550
Размеры (ШxВxГ), мм	281.4×202.1×24.9
Пользовательский интерфейс и периферия
Периферия	DMG80600Y121_01NC Емкостная сенсорная панель, зуммер / DMG80600Y121_01NR Резистивная сенсорная панель, зуммер / DMG80600Y121_01NN Нет сенсорной панели, зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Точка опоры коснитесь и перетащите
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch-панели	RTP
Твердость поверхности	3H
Светопропускание	Более 80%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12 В, подсветка включена, 450 мА. VCC = +12В, подсветка выключена, 150мА
Рабочая среда
Рабочая температура	-10 ~ 60℃, относительная влажность 60% при напряжении 12 В
Температура хранения	-20~70℃
Рабочая влажность	Типичные 60% при 25℃
Интерфейс
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, по умолчанию 115200 бит/с
Выходное напряжение	Выход 1: Iout = -4 мА; 4.78~5В. Выход 0: Iвых = 4 мА; максимум.0.4В
Входное напряжение (RXD)	Вход 1: 2.5~5.0В, обычно 5 В.Вход 0: максимум 1.0.В
Входной интерфейс	Режим определяется перемычкой: режим RS232 по умолчанию. ВКЛ = 8N1, 3,3 В и 5 В TTL/CMOS;ВЫКЛ = 8N1, RS232
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	Да (SDHC/FAT32 Формат)
Интерфейс	Режим определяется перемычкой: Режим RS232 по умолчанию = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ = 8N1, RS232
Разъем	Гнездо 8Pin_2.0mm
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash память	16Мб, 4-12 МБ шрифты, один шрифт 256 КБ, хранилище шрифтов, библиотеки значков и другие двоичные файлы 12-4 МБ Изображения JPEG (колич. зависит от размера JPEG, размер 1 изображения JPEG не должен превышать 248 Кб)
Nor Flash Memory	Данные пользовательской базы данных объемом 512 Кбайт сохраняются при выключении питания
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	ASIC 8051 собственной разработки DWIN. Серийное производство в 2019 году, 1 Мбайт Nor Flash на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2021-09-07
Datasheet
Вес и габариты
Ширина (мм)	202.1
Вес (грамм)	550
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80600Y121_01NR
