Решение для интеллектуальной системы управления водоочистителем на основе интеллектуального экрана DWIN T5L
16.01.2023

Решение для интеллектуальной системы управления водоочистителем на основе интеллектуального экрана DWIN T5L

 - С форума разработчиков DWIN

Общее решение основано на дизайне оценочной платы EKT043, а один чип T5L управляет сенсорным дисплеем и управлением внешней системой:

  1. Принимать и обрабатывать сигналы переключения высокого и низкого напряжения, отслеживаемые датчиком высокого напряжения, и отображать значения на экране в режиме реального времени;
  2. Управляйте работой электромагнитных клапанов подачи и промывки воды и водяных насосов высокого давления для реализации таких функций, как автоматическое промывка оборудования, отображение рабочего состояния, интеллектуальные сигналы тревоги и подсказки.

1. Обзор программы

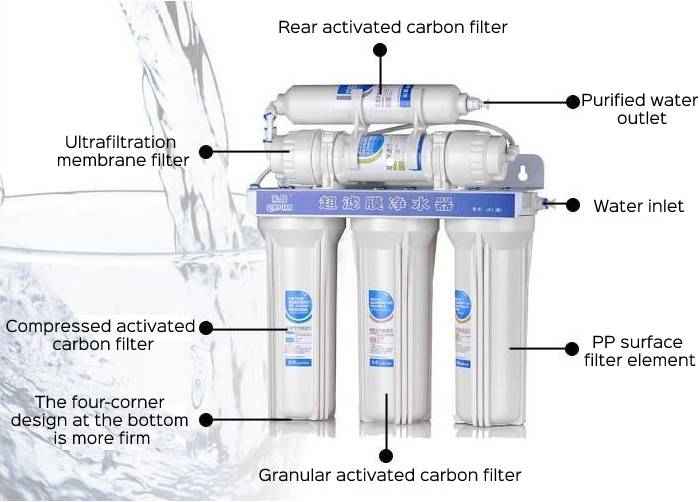

1) Принцип работы водоочистителя



2. Блок-схема основная управляющая микросхема T5L
3. Состав системной схемы


Оценочная плата EKT043 + устройство управления (1 насос для подачи воды, 1 насос для выпуска воды, переключатель высокого и низкого давления и переключатель высокого и низкого уровня жидкости).
Среди них переключатель высокого давления управляет запуском и остановкой машины. Когда вода используется, трубопровод освобождается, высокое давление автоматически закрывается, и машина пополняет воду; когда резервуар для хранения воды заполняется водой, давление в трубопроводе машины увеличивается, высокое давление отключается, и машина перестает хранить воду.
Низковольтный выключатель защищает устройство. При отключении воды или недостаточном давлении воды низковольтный выключатель автоматически отключается, и машина прекращает работу, чтобы предотвратить холостой ход бустерного насоса в безводном состоянии и повреждение цепи машины.

4. Разработка программы


(1) Дизайн пользовательского интерфейса (UI)
С помощью программного обеспечения DGUS II настройка отображения пользовательского интерфейса и сенсорных функций может заполняется нулевым кодом.


изображение 3

(2) Разработка системных функций
Разработайте ядро операционной системы чипа T5L с помощью программного обеспечения Keil для реализации хранения паролей и управления внешними устройствами управления.


Время публикации: 16 января 2023
