DWIN
Товар участвует в акции:
DWIN
Артикул: HDW101_A5001L

Описание товара:

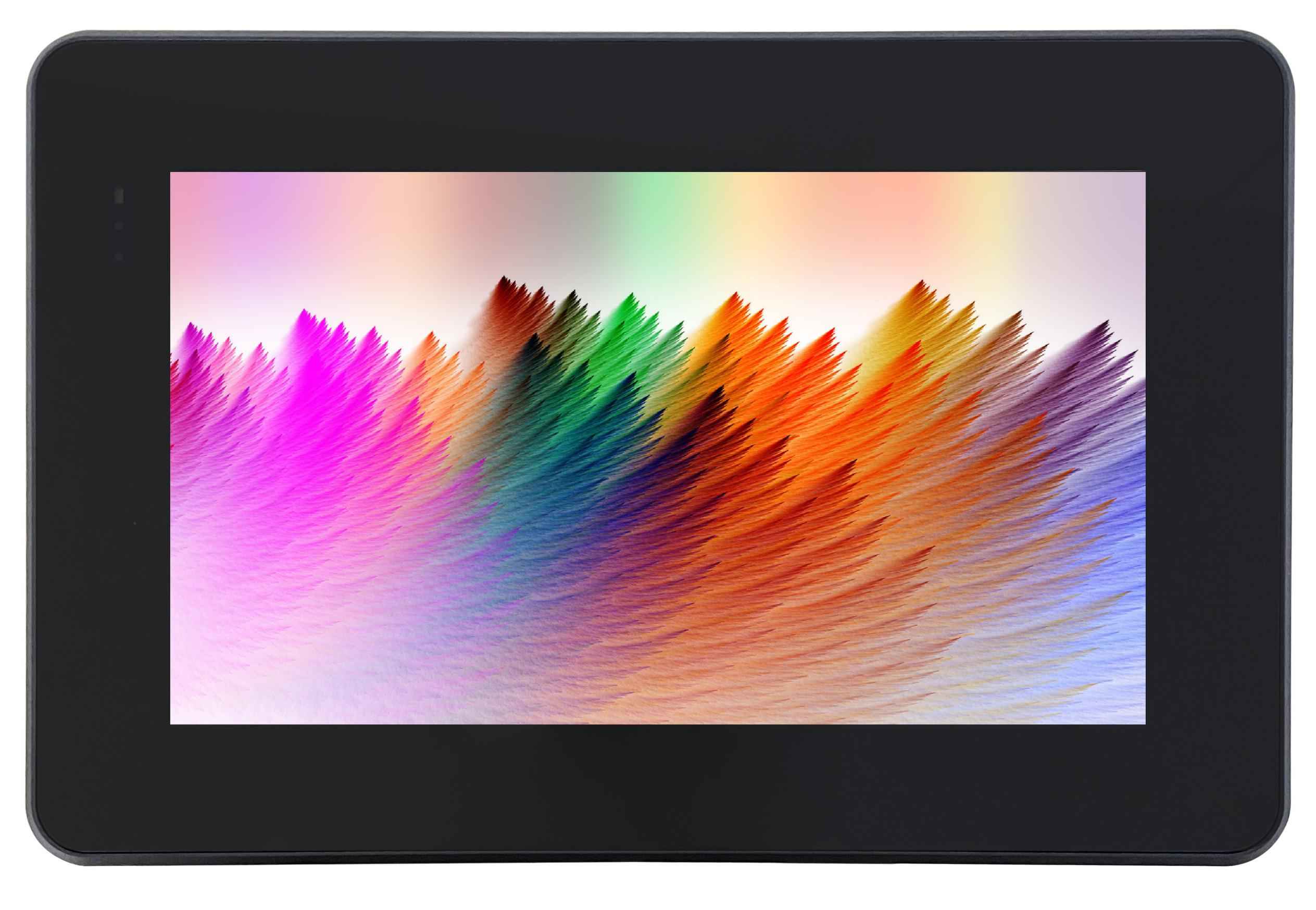

  • HDW101_A5001L DWIN 10.1"HMI ЖК-дисплей 1024x600 в корпусе с USB и HDMI интерфейсом и сенсорной ёмкостной панелью.
  • IPS-экран, 16.7М цветов, светодиодная подсветка с яркостью 550 нит.
  • Высококачественный TFT-ЖК-модуль HMI-дисплей с сенсорной панелью.
  • Подходит для систем Windows, Raspberry, Linux и Android.
  • Передача видео высокого разрешения и многоканальных аудиоданных в цифровом виде при сохранении высокого качества.

Характеристики:
Диагональ
10.1"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
290.0x192.0x29.5
Вес нетто
1070
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1"HMI ЖК-дисплей 1024x600 в корпусе с USB и HDMI интерфейсом и сенсорной ёмкостной панелью
HDW101_A5001L

Information

HDW101_A5001L
Support Linux, android, and windows OS, such as Raspberry Pi.

Display

Color 24-bit 8R8G8B
LCD Type IPS-TFT-LCD
Viewing Angle 85°85°85°/85°(L/R/U/D), wide viewing angle
Display Area(A.A) 222.7(W)x125.3(H)
Resolution 1024*600
Backlight LED. ≥20000H(Continuous working with maximum birghtness, time of the birghtness decays to 50%)
Brightness 550nit.

Voltage & Current

Power Voltage 7~36V, typic value: 12V
Current parameters VCC=7V, Minimum starting voltage: 810mA
VCC=12V, Standard supply voltage: 450mA
VCC=36V, Maximum supply voltage: 190mA

Reliability Test

Working Temperature -10~60℃, 60%RH at 12V voltage
Storage Temperature -20~70℃
Working Humidity 10%~90%RH

Interface

LCM interface HDMI interface

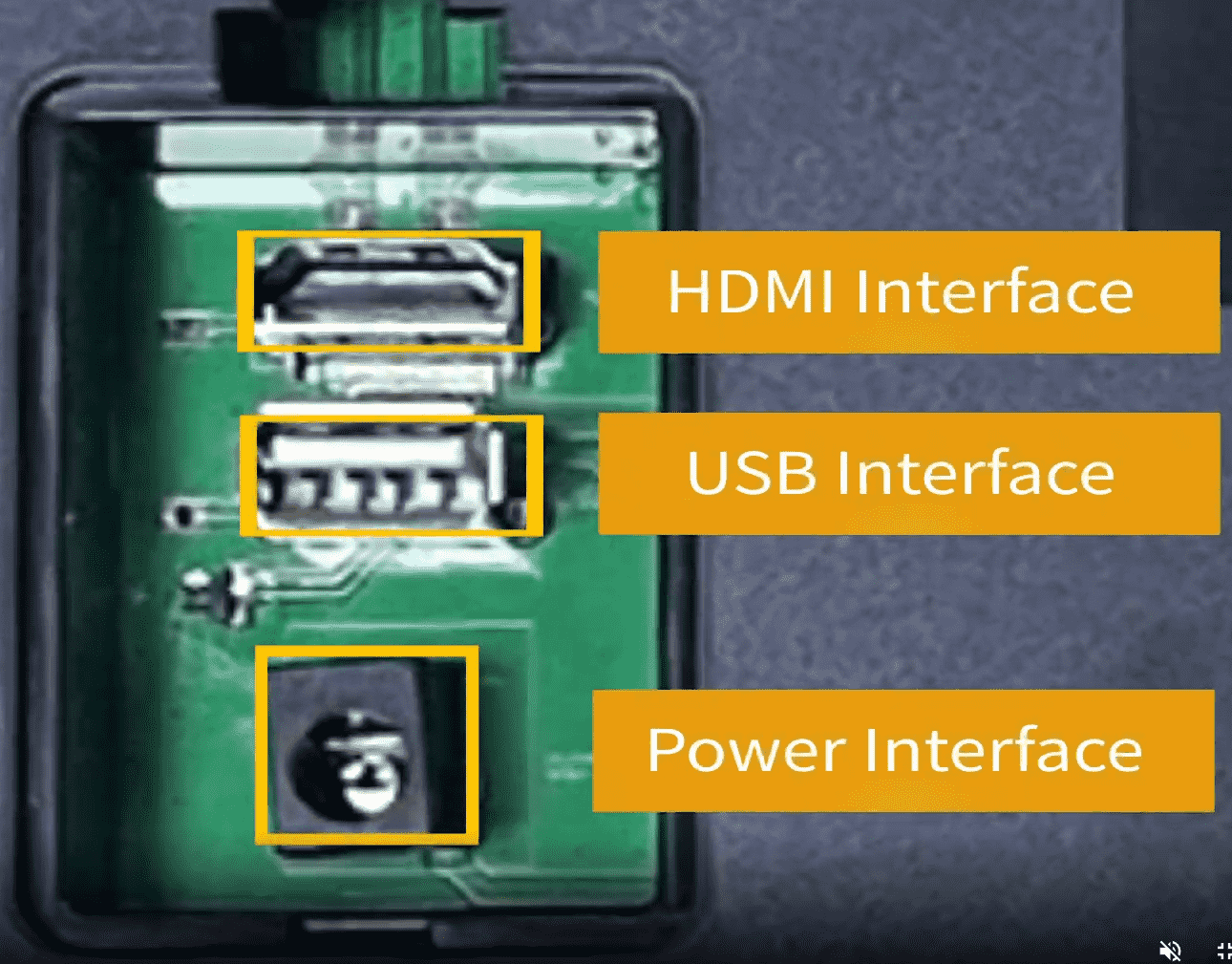

Socket Power interface, HDMI interface
SD slot None
USB Yes

Peripheral

HDW101_A5001L Capacitive touch panel

Dimension

Dimension 290.0(W)x192.0(H)x29.5(T)mm
Net Weight  1070g

Application

HDMI рисунок модели



Характеристики

Дисплей
Диагональ 10.1"
Разрешение 1024×600 Другие товары
Срок жизни ≥ 20 000ч
Яркость 550 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 222.70x125.30
Область просмотра (View Area, V.A.) 222.70x125.30
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 290.0x192.0x29.5
Вес нетто 1070
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности (CTP) 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания 7~36В (тип 12V)
Рабочий ток VCC = 7 В, минимальное начальное напряжение: 810 мА. VCC=12 В, стандартное напряжение питания: 450 мА. VCC=36 В, максимальное напряжение питания: 190 мА
Рабочая среда
Рабочая температура -10~60℃ (тип 60%RH at 12V)
Температура хранения -20~70℃
Рабочая влажность 10%~90%RH
Интерфейс
LCM интерфейс Интерфейс HDMI
Основные параметры управления
OS HDW101_A5001LПоддержка Linux, Android и Windows, таких как Raspberry Pi. Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-07
Datasheet
Вес и габариты
Высота (мм) 29.5
Ширина (мм) 192
Вес (грамм) 1070
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия HDMI серия
Страна производства Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

HDW101_A5001L.pdf Datasheet , 1.46 МБ
