DWIN
Товар участвует в акции:
DWIN
Артикул: HDW101_001LZ09

Описание товара:

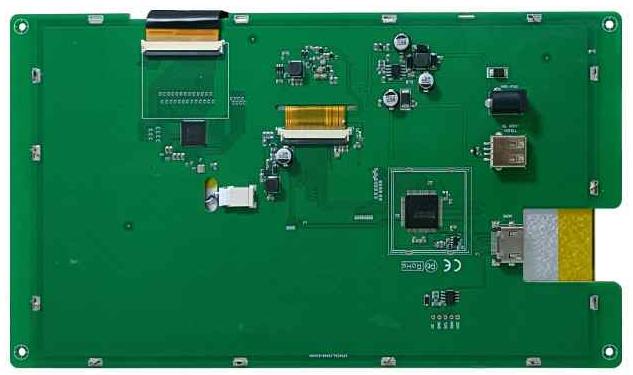

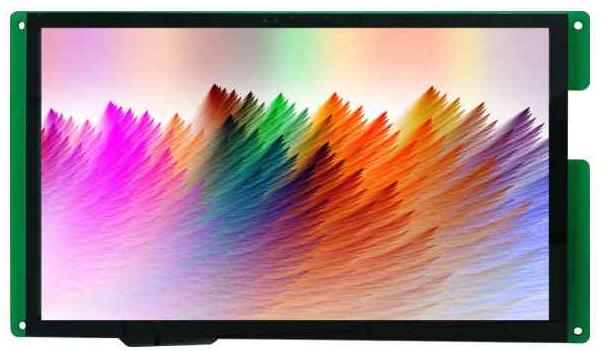

  • HDW101_001LZ09 DWIN 10.1"HMI IPS ЖК-дисплей 1024x600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью.
  • IPS-экран, 16.7M цветов, 500nit яркость, с отверстиями для позиционирования.
  • Высококачественный TFT-ЖК-модуль HMI-дисплей с сенсорной панелью, подходит для систем Windows, Raspberry, Linux и Android.
  • Передача видео высокого разрешения и многоканальных аудиоданных в цифровом виде при сохранении высокого качества.

Характеристики:
Диагональ
10.1"
Разрешение
Срок жизни
≥ 20 000ч
Яркость
Размеры (ШxВxГ), мм
257.8x148.1x20.7
Вес нетто
640
Цветность
Тип ЖК-дисплея
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Бесплатная доставка при покупке от 5 000 руб
Бесплатная доставка при покупке от 5 000 руб
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Подарки при заказе от 3000 рублей
Подарки при заказе от 3000 рублей
Принимаем все способы оплаты
Принимаем все способы оплаты
Принимаем заказы на сайте круглосуточно
Принимаем заказы на сайте круглосуточно
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN 10.1"HMI IPS ЖК-дисплей 1024x600 с USB и HDMI интерфейсом и сенсорной ёмкостной панелью
HDW101_001LZ09

Information

HDW101_001LZ09
Support Linux, android, and windows OS, such as Raspberry Pi.

Display

Color 16.7M colors,24-bit 8R8G8B
LCD Type IPS-TFT-LCD
Viewing Angle 85°85°85°/85°(L/R/U/D), wide viewing angle
Display Area(A.A) 222.7(W)x125.3(H)
Resolution 1024*600
Backlight LED. ≥20000H(Continuous working with maximum birghtness, time of the birghtness decays to 50%)
Brightness 500nit.
222.7(W)x125.3(H)

Voltage & Current

Power Voltage 7~36V, typic value: 12V
Current parameters VCC=5V, Minimum starting voltage: 860mA
VCC=12V, Standard supply voltage: 480mA
VCC=36V, Maximum supply voltage: 270mA

Reliability Test

Working Temperature -20~70℃, 60%RH at 12V voltage
Storage Temperature -30~80℃
Working Humidity 10%~90%RH

Interface

LCM interface HDMI interface
Socket Power interface, HDMI interface
SD slot None
USB Yes

Peripheral

HDW101_0001LZ09 Capacitive touch panel

Dimension

Dimension 257.8(W)x148.1(H)x20.7(T)mm
Net Weight  640g

Application

HDMI изображение модели



Характеристики

Дисплей
Диагональ 10.1"
Разрешение 1024×600 Другие товары
Срок жизни ≥ 20 000ч
Яркость 500 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85/85/85/85 (L/R/U/D)
Область отображения (Active Area, A.A.) 222.7x125.3
Область просмотра (View Area, V.A.) 222.7x125.3
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 257.8x148.1x20.7
Вес нетто 640
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Рабочий ток VCC = 5 В, минимальное начальное напряжение: 860 мА. VCC=12 В, стандартное напряжение питания: 480 мА. VCC = 36 В, максимальное напряжение питания: 270 мА.
Рабочая среда
Рабочая температура -20...70℃ ( тип 25℃ при 60%RH at 12V)
Температура хранения -30...80℃ ( тип 25℃
Рабочая влажность 10%~90%RH
Интерфейс
LCM интерфейс Интерфейс HDMI
SD Нет
Разъем Power interface, HDMI interface
USB да Другие товары
Основные параметры управления
OS HDW101_001LZ09Поддержка Linux, Android и Windows, таких как Raspberry Pi. Другие товары
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-12-14
Datasheet
Вес и габариты
Высота (мм) 20.7
Ширина (мм) 148.1
Вес (грамм) 640
Прочие
Гарантия 1 год
Страна бренда Китай
Гарантийный срок 1 год
Серия HDMI серия
Страна производства Китай
