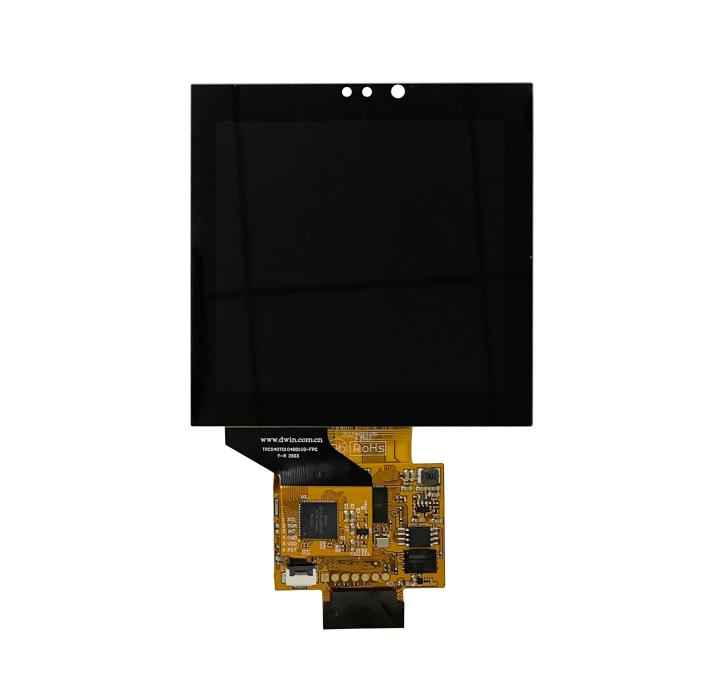

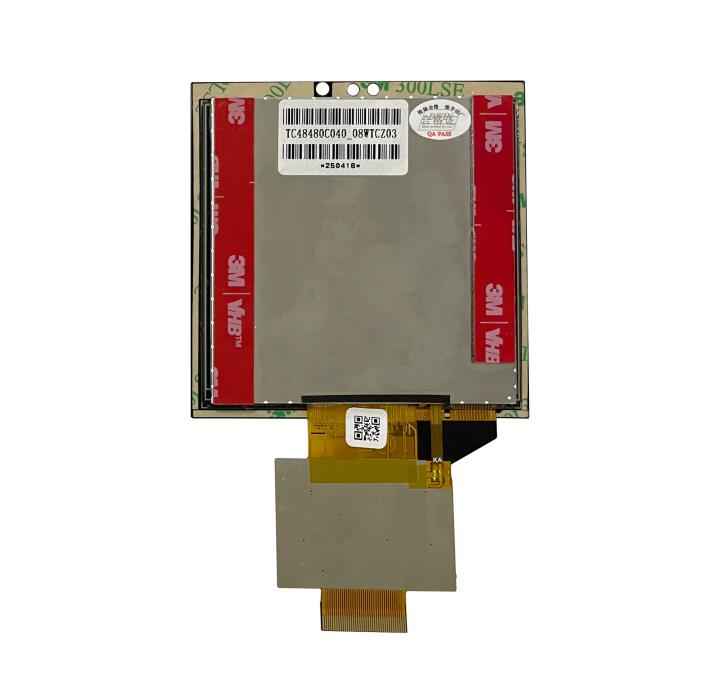

TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03 DWIN 4" супертонкий ЖК-дисплей COF (специально для термостатов) с OCA-клеенным ёмкостным сенсором
( 0 отзывов)
Артикул:
TC48480C040_08WTCZ03
Наличие: Под заказ
Задать вопрос
Узнать о снижении цены В план покупок
  • TC48480C040_08WTCZ03 DWIN 4" сенсорный супертонкий ЖК-дисплей COF (специально для регулятора температуры) с OCA-клеенным ёмкостным сенсором.
  • Работает на базе ASIC T5F0, работающей на платформе DGUS II HMI.
  • 4 дюйма, разрешение 480*480 пикселей, IPS TFT LCD.
  • Надежная емкостная сенсорная панель Power by TPS04, скрепленная OCA (специальная прозрачная клеевая плёнка ).
  • С экраном, предназначенным для термостатов, совместимым с 4-дюймовым ультратонким корпусом.

DWIN 4" сенсорный супертонкий ЖК-дисплей COF (специально для регулятора температуры) с OCA-клеенным ёмкостным сенсором
TC48480C040_08WTCZ03

ASIC Information

T5L0 ASIC T5L0 ASIC is a low-power, cost-effective, GUI and application highly integrated single-chip dual-core ASIC designed by DWIN Technology for small-size LCD and mass produced in 2020.

Product Parameters

Main Chip T5L0
User Interface 40Pin_0.5mm FPC
FLASH 16M Bytes
UI Version DGUSII / TA
Display Color 262K colors
Dimensions 4 inch
Resolution 480*480
Active Area (A.A.) 71.18mm (W) * 70.18mm (H)
View Area (V.A.) 71.186mm (W) * 67.96mm (H)
Viewing Angle Wide viewing angel, typical value of 85°/85°/85°/85°(L/R/U/D)
Backlight Service Life >20000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness 250nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range)
Type CTP (Capacitive Touch Panel)
Structure G+G structure
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Interface Parameters

Item Conditions Min Typ Max Unit
Baud Rate User Set(Configure the CFG file) 3150 115200 3225600 bps
Output Voltage
(TXD)
Output 1 3 3.3 - V
Output 0 - 0 0.3 V
Input Voltage
(RXD)
Input 1 - - 3.3 V
Input 0 0 - 0.5 V
Interface UART1: TTL;
UART2: TTL;
UART4: TTL;
UART5:
TTL;
Data Format UART1: N81/E81/O81/N82;  4 modes (OS configuration)
UART2: N81;

UART4: N81/E81/O81/N82;  4 modes (OS configuration)
UART5: N81/E81/O81/N82;  4 modes (OS configuration)

Operating Environment

Operating Temperature -10℃~60℃
Storage Temperature -20℃~70℃
Operating Humidity 10%~90%RH, typical value of 60% RH

Electrical Specifications

Rated Power <2W
Operating Voltage 4.5~5.5V, typical value of 5V
Operating Current 3230mA VCC=5V, max backlight
  130mA VCC=5V, backlight off
Recommended power supply: 5V 0.5A DC

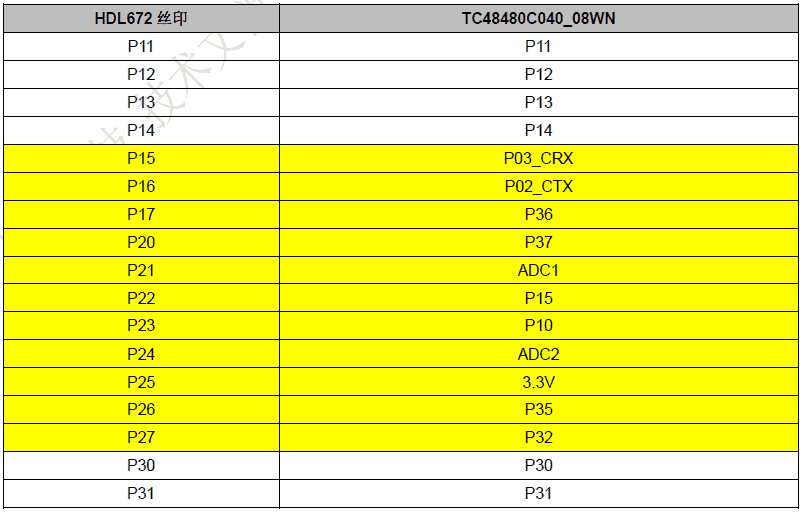

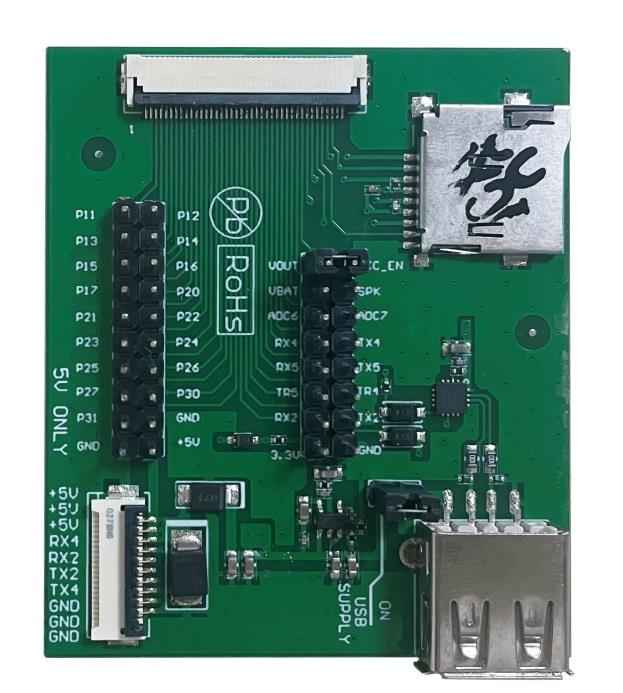

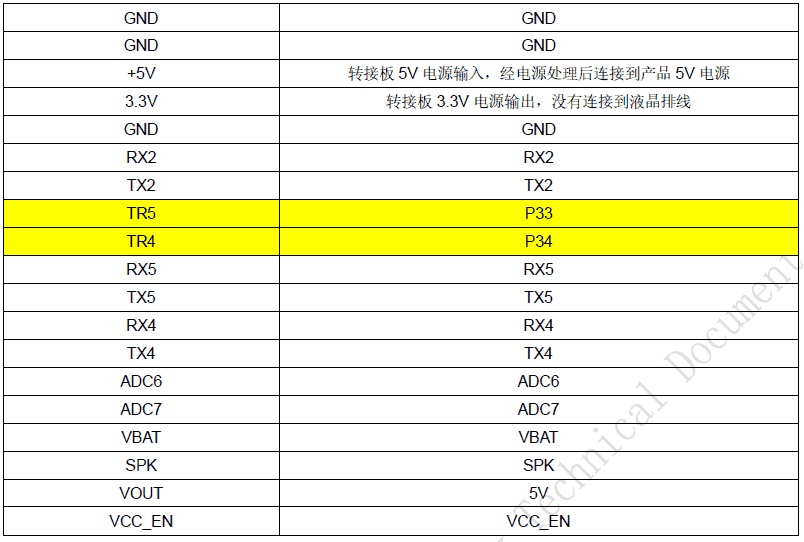

Interface Definition

Pin Definition Function
1~2 GND GND
3~19 IO1~IO17 IO interface
20 RX2 DIN
21 TX2 DOUT
22 TR5 485 /TR
23 TR4 485 /TR
24 RX5 485 /UART_RX5
25 TX5 485 /UART_TX5
26 RX4 485 /UART_RX4
27 TX4 485 /UART_TX5
28 ADC6 ADC6
29 ADC7 ADC7
30 VBAT RTC
31 SPK Speaker
32 VCC_EN Power
33 SD_CLK SD_CLK
34 SD_CMD SD_CMD
35~38 DATA0~DATA3 DATA
39~40 +5V Power



Application

Термостат, Проводной контроллер. Цветной экранный дисплей, емкостное касание, стандартная коробка 86 или установка подвесной доски с пряжкой, широко используемая в офисное здание, гостиница, дом, торговый центр.

Применение Термостата, Проводного контроллера



Степень применения [Основные параметры]
Ультратонкая COF-структура
Диагональ [Дисплей]
4.0"
Разрешение [Дисплей]
480×480
Срок жизни [Дисплей]
≥ 20 000ч
Яркость [Дисплей]
250 nit
Размеры (ШxВxГ), мм [Размеры]
84.4*85.6*3.84
Цветность [Дисплей]
262K (262144) 18-bit 6R6G6B
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85 °/85 °/85 °/85 ° (Л/Р/У/Д)
Область отображения (Active Area, A.A.) [Дисплей]
71.86×70.18
Область просмотра (View Area, V.A.) [Дисплей]
71.86×67.96
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
CTP (емкостная сенсорная панель)
Структура [Сенсорные параметры]
Структура G + G
Сенсорный режим [Сенсорные параметры]
Поддержка точечного касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
6H
Светопропускание [Сенсорные параметры]
Более 90%
Срок жизни LED [Сенсорные параметры]
Более 1000000 раз касание
Напряжение питания, В [Напряжение и ток]
4....5.5В, тип. 5V
Напряжение питания, тип. [Напряжение и ток]
5V
Рабочий ток [Напряжение и ток]
330 мА VCC = 5 В, максимальная подсветка. 130 мА VCC = 5 В, подсветка выключена
Рабочая температура [Рабочая среда]
-10...60℃
Температура хранения [Рабочая среда]
−20...70℃
Рабочая влажность [Рабочая среда]
10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
Скорость передачи данных [Интерфейс]
UART 1: фикс. 921600 bps. UART2,4,5: 3150...3225600 Бит/с, тип. 115200
Интерфейс [Интерфейс]
U ART1 T TL UART2: TTL; UART4: TTL; UART 5 TTL;
Формат данных [Интерфейс]
UART1: N81/E81/O81/N82 (OS 4 modes, (OS configuration). UART2: N81 UART4: N81/E81/O81/N82 (OS 4 modes, OS configuration). UART5 N81/E81/O81/N82 OS 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]
< 2 W
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2025-05-19
Гарантия
1 год
Страна бренда
Китай
