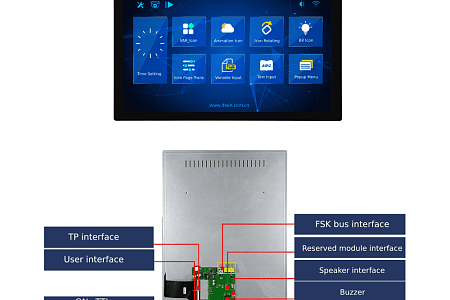

DWIN T5L UART COB TN/IPS ЖК-дисплеи диагональю 2', 2.4", 2.8", 3", 3.5", 4", 4.3", 5", 5.6", 7", 8", 8.88", 9.7", 10.1", 11.6", 10.4", 12.1", 15",15.6", 18.5", 21.5". Интеллектуальные ЖК-модули и сенсорные экраны DWIN с человеко-машинным HMI и UART интерфейсами управляются любым микроконтроллером, таким как STM32, ARDUINO, MSP430, PIC, M68HC, NXP 51 и т.д. через последовательный порт TTL/RS232/RS485 с помощью простого шестнадцатеричного кода. На плате управления применяется двухядерный чип T5L ASIC собственной разработки и производства Beijing DWIN Technology Co., LTD. Простая разработка графического интерфейса UI без кодирования. Одно ядро T5L ASIC открыто для загрузки и работы пользовательского приложения. Разработка проекта HMI GUI осуществляется с помощью бесплатного программного обеспечения, также разработанного DWIN. Программирование пользовательского проекта HMI GUI может осуществляться на языке Keil C51 или с помощью предзагруженной в дисплей операционной системы DWIN OS.
19 411.30 ₽
- Степень применения [Основные параметры]
- Коммерческий класс
- Диагональ [Дисплей]
- 21.5"
- Разрешение [Дисплей]
- 1920×1080
- Срок жизни [Дисплей]
- ≥ 20 000ч
- Яркость [Дисплей]
- 150 nit
- Угол обзора（V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
- Область отображения (Active Area, A.A.) [Дисплей]
- 476.1×267.9
- Область просмотра (View Area, V.A.) [Дисплей]
- 477.2×268.7
- Светопропускание [Сенсорные параметры]
- Более 90%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, тип. [Напряжение и ток]
- 12V

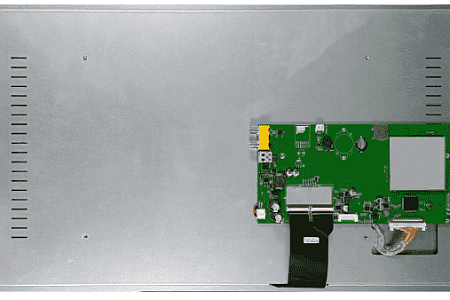

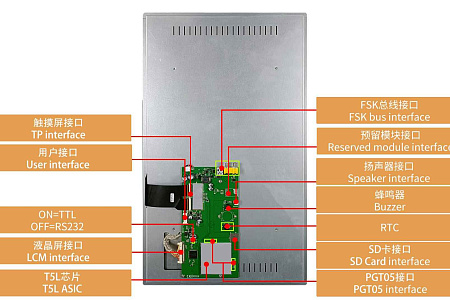

- FSK Bus [Interface]
- Да
- FSK Bus Interface [Interface]
- Разъемы RSA (тюльпан) и 2х контактный коннектор не распаяны
- В наличии
- Да
- Бренд
- DWIN
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WN
Яркость [Дисплей]
-
150 nit
-
200 nit
COB UART ЖК-дисплеи
Beijing DWIN Technology Co., LTD. Правило именования линейки продуктов Smart Screen
| Возьмём в качестве примера модель DMT10768T080_A2WT | ||
| Описание сравнения | DM | DWIN smart screen production line |
| T | Color code: T=65K Color(16-bit), G=16.7M/262K Color(24-bit/18-bit) | |
| 10 | Lateral resolution: 32=320 48=480 64=640 80=800 85=854 10=1024 12=1280 13=1364 14=1440 19=1920 | |
| 768 | Longitudinal resolution: 240=240 480=480 600=600 720=720 768=768 800=800 108=1080 128=1280 | |
| T |
Классификация: M или L=Потребительский класс C=Коммерческий класс T=Промышленный класс K=Медицинский класс Q=Автомобильный класс S=Применение в суровых условиях окружающей среды Y=Класс красоты F=COF структура |
|
| 080 | Size：080 указывает, что размер диагонали составляет 8.0 дюймов и т. д. | |
| - | ||
| A |
Код атрибута: “0”: Базовый тип “1”: Базовый тип с оболочкой (в корпусе) “2”: Аналоговая видеоплатформа “3”: Системные продукты (платформа Android и Linux) “4”: Цифровая видеоплатформа и системные продукты “A”: Продукт ядра DGUSII |
|
| 2 | Hardware ID (Идентификатор оборудования): 1–9, чтобы различать разные версии оборудования. | |
| W | W= широкая температура, N=нормальная температура | |
| T |
Категория TP (тач-панели): «N»: без сенсорной панели «Т»: сенсорная панель «R»: резистивная сенсорная панель «C»: емкостная сенсорная панель |
|
| Примечание 1 | Custom Tag (Пользовательский тег): Z01-Z99, Z**=продукт ODM, ** означает 01-99, стандартное значение пустое. | |
| Примечание 2 | Маркировка расширенной памяти: F0=512 МБ, F1=1 ГБ, F2=2 ГБ F3=3 ГБ, стандартное значение пустое. | |
| Category | Model | Picture | Max. Resolution | Description | Packing Qty. | |
|---|---|---|---|---|---|---|
| DGUS | TA | |||||
| ASIC | T5L0 |
 |
854*480 | 1024*768 |
DGUS II ASIC, Dualcores, built-in display buffer, 18bit RGB interface, Industrial grade. |
1000 |
| ASIC | T5L1 |
 |
800*600 | 1366*768 | DGUS II ASIC, Dual cores, built-in display buffer, 24bit RGB interface, Industrial grade | 1000 |
| ASIC | T5L2 |
 |
1366*768 | 1920*1080 | DGUS II ASIC, Dual cores, built-in display buffer, 24bit RGB interface, Industrial grade. | 1000 |
| Type | Abbreviation | Description |
|---|---|---|
| All | — | Indicates that this option is not supported. |
| Shell | PS1 | The plastic shell suitable for indoor use, it may be deformed due to excessive temperature or UV degradation when outdoor use. |
| PS2 | The plastic shell suitable for indoor and outdoor use, undeformed at high or low temperatures, and has UV protection. | |
| MS1 | The embedded smart screen wrapped in a stainless steel iron frame has a structure similar to a bare screen. | |
| MS2 | The aluminum alloy shell, suitable for both indoor and outdoor environment. | |
| LCD Type | TN | Normal viewing angle TN process TFT display, the viewing angle is 70/70/50/70 (L/R/U/D). |
| EWTN | Wide viewing angle TN process TFT display, the viewing angle is 75/75/75/75 (L/R/U/D). | |
| IPS | IPS process TFT display, commonly known as hard screen, has high contrast, good color reproduction, and wide viewing angle (typical value is 85/85/85/85). | |
| SFT | SFT process TFT display, with high contrast, good color reproduction, wide viewing angle (typical value is over 88/88/88/88). | |
| Touch Type | R4 | 4-wire RTP |
| R4AV | 4-wire RTP with anti-glare and anti-UV, it suitable for outdoor use. | |
| R5 | 5-wire RTP | |
| R5AV | 5-wire RTP with anti-glare and anti-UV, it suitable for outdoor use. | |
| CP | G+P low-cost CTP | |
| CG | G+G CTP, it can adjust the sensitivity of the front tempered glass or acrylic panel. | |
| GFF | G+FF CTP, it can adjust the sensitivity of the front tempered glass or acrylic panel. | |
| CGAV | G+G CTP with anti-glare and anti-UV, suitable for outdoor use. The sensitivity can be adjusted with front tempered glass or acrylic panel. | |
| RTC | BT | Use CR3220 or CR1220 lithium electronic battery as RTC backup power source, the battery needs to be replaced after the battery life is 1-5 years (depending on the battery and the use environment). |
| FC | Using farad capacitors as RTC backup power supply, it can last for about 30 days after power failure, and there is no service life problem. | |
| Memory | 1G | Built-in NAND Flash memory is 1Gbits (128Mbytes). |
| 2G | Built-in NAND Flash memory is 2Gbits (256Mbytes). | |
| 4G | Built-in NAND Flash memory is 4Gbits (512Mbytes). | |
| 8G | Built-in NAND Flash memory is 8Gbits (1Gbytes). | |
| 16G | Built-in NAND Flash memory is 16Gbits (2Gbytes). | |
| 4MB | Build-in Nor Flash memory is 32Mbits (4Mbytes). | |
| 8MB | Build-in Nor Flash memory is 64Mbits (8Mbytes). | |
| 16MB | Build-in Nor Flash memory is 128Mbits (16Mbytes). | |
| 32MB | Build-in Nor Flash memory is 256Mbits (32Mbytes). | |
| Brightness | A | Suffix A(for example ,the selection mark is 500A) indicates that the brightness of the backlight can be automatically adjusted with the change of the ambient brightness, which is mainly used for high-brightness products. |
|

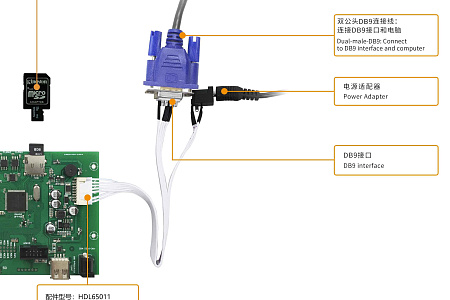

Signal interface |
TTL | 3.3V-5V level compatible with TTL/CMOS full-duplex UART interface, the highest rate is 16Mbps. |
| 232 | A full-duplex UART interface that meets EIA232-F level specifications,15KV ESKinterface protection, and a maximum rate of 250kbps. | |
| TTL/232 | 3.3V-5V level compatible with TTL/CMOS/RS232 full-duplex UART interface, TTL (in-phase) or 232 (reverse) mode can be selected for each line, the maximum rate is 16Mbps. | |
| 485 | A half-duplex UART interface that meets EIA485-A level specifications, 15KV ESD interface protection, and a maximum rate of 10Mbps. | |
| 232/485 | A serial port provides RS232 and RS485, but cannot be used simultaneously. | |
|
Development mode |
TA | DWIN serial port instruction set UI development mode, typical operating platforms include M100/M600/K600/H600/K600+/T5UIC2, among which the L series supports high-quality music playback. |
| TC | Condensed version of DWIN instruction set development mode (T5UIC1/C4) composed of a single T5 CPU. | |
| DGUS | DGUS UI development mode based on K600+ kernel, UI refresh cycle 200ms, support non-real-time DWIN OS. | |
| DGUSL | The high score simplified version of DDUS UI development mode running on T5CPU does not support DWIN OS (T5UIC3 platform). | |
| DGUS II | DGUS UI development model based on DWIN T5/T5L CPU, UI refresh cycle 16-60mS, high-quality music playback, DWIN OS real-time operation, typical platforms include T5UID1/D2/D3/T5L. | |
|
User interface |
10P10F | 10Pin 1.0mm, FCC interface |
| 40P05F | 40Pin 0.5mm, FCC interface | |
| 50P05F | 50Pin 0.5mm, FCC interface | |
| 6P25P | 6Pin 2.54mm, straight plug socket | |
| 8P25P | 8Pin 2.54mm, straight plug socket | |
| 8P20L | 8Pin_2.0mm lock socket | |
| 8P20P | 8Pin 2.0mm, patch socket | |
| 6P38P | 6Pin 3.81mm, phoenix terminal socket | |
| 8P38P | 8Pin 3.81mm, phoenix terminal socket | |
| 10P51P | 10Pin 5.08, terminal block | |
| 2P20P | 2Pin_ 2.0mm horizontal socket | |
| 10P38P | 10Pin_3.81mm socket |
