DMG80480T070_15W T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса

DMG80480T070_15W DWIN T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса

DMG80480T070_15W

DMG80480T070_15WTRIOT

DMG80480T070_15WTRU

Application

DMG80480T070_15W

DMG80480T070_15WTRIOT

DMG80480T070_15WTRU

Application

DWIN ASIC T5L1 TN-TFT-LCD 7.0 дюйма, разрешение 800*480 пикселей, 16.7М цветов, нормальный угол обзора, со встроенным динамиком, светодиодной лампой и светочувствительным датчиком, уровень защиты IP65, с конформным покрытием, в корпусе промышленного класса

ASIC

Hardware and interface description

Display Parameters

Touch Parameters

Serial Interface Parameters

Operating environment

DMG80480T070_15WTRIOT DWIN T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса с резистивной сенсорной панелью с WI-FI 20

Specification

DMG80480T070_15WTRU DWIN T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса с резистивной сенсорной панелью с поддержкой обновлений OTA по USB и WiFi 20

Specification

ASIC

Hardware and interface description

Display Parameters

Touch Parameters

Serial Interface Parameters

Operating environment

DMG80480T070_15WTRIOT DWIN T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса с резистивной сенсорной панелью с WI-FI 20

Specification

DMG80480T070_15WTRU DWIN T5L1 UART HMI 7" TN ЖК-дисплей в корпусе промышленного класса с резистивной сенсорной панелью с поддержкой обновлений OTA по USB и WiFi 20

Specification

Наличие

Наличие

DMG80480T070_15WTR

DMG80480T070_15WTRIOT

DMG80480T070_15WTRU

Основан на T5L1, работает под управлением системы DGUS II.
Со встроенным динамиком, светодиодной лампой и светочувствительным датчиком.
С конформным покрытием, с корпусом, уровень защиты IP65.
16 Мбайт БЕЗ флэш-памяти для шрифтов, изображений и аудиофайлов.
Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования.
Суперконденсатор для источника питания.
Интерфейс RS232, RS485 поддерживает протокол MODBUS.

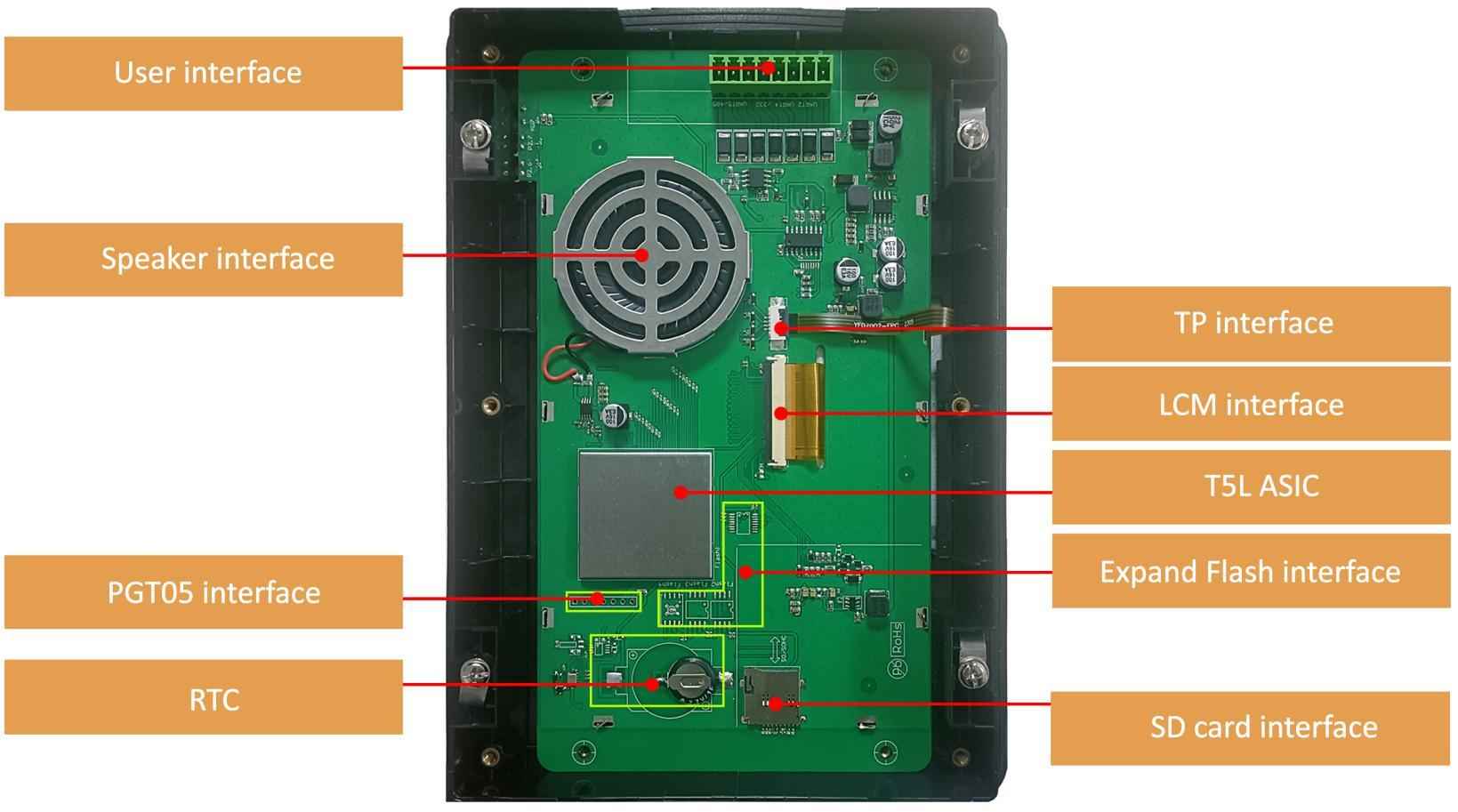

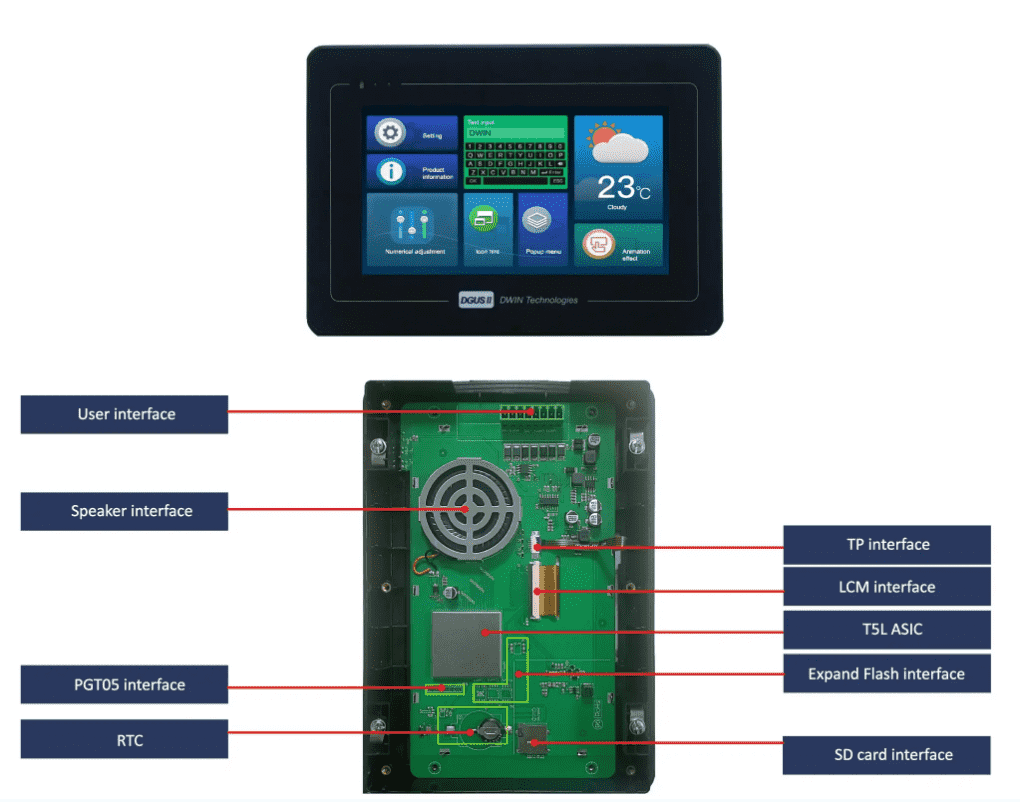

T5L1 ASIC

Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times

LCM interface	FPC50_0.5mm, RGB interface
RTP interface	Resistive touch panel: 4Pin_1.0mm interface
User interface	8Pin_3.81mm socket and 4Pin_3.81mm socket for power supply andserial communication. Download rate(typical value): 12KByte/s
Flash	16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash	Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Speaker	Onboard speaker. Power: <2W
RTC	Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
Reserved RTC interface	Support button cell RTC scheme
SD card interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

LCD Type	TN, TFT LCD
Viewing Angle	Normal viewing angle, 70°/70°/50°/70°（L/R/U/D）
Resolution	800×480 pixels (support 0°/90°/180°/270°)
Color	24-bit 8R8G8B
Active Area (A.A.)	154.20mm (W) ×85.88mm (H)
Backlight Mode	LED
Backlight Service Life	>30000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness	DMG80480T070_15WTR: 250nit
Brightness Control	0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.

Type	Four-wire RTP (Resistive touch panel)
Structure	ITO film + ITO glass
Touch Mode	Single touch, support continuous sliding touch
Surface Hardness	3H
Light Transmittance	Over 80%
Life	Over 1,000,000 times touch

Mode	UART2: RS232 UART4: RS232 (Only available after OS configuration) UART5: RS485 (Only available after OS configuration)
UART2,4 Voltage Level	Test Condition	Min	Typ	Max	Unit
	Output 1	-	-5.0	-3.0	V
	Output 0	3.0	5.0	-	V
	Input 1	-15.0	-5.0	-	V
	Input 0	-	5.0	15.0	V
UART2,4 Baud Rate	3150~3225600bps, typical value of 115200bps
UART5 Voltage Level	Test Condition	Min	Typ	Max	Unit
	Output 1	2.5	5.0	-	V
	Output 0	-	-5.0	-2.5	V
	Input 1	0	2.5	-	V
	Input 0	-	-2.5	-0.2	V
UART5 Baud Rate	3150~921600bps, typical value of 115200bps
Data Format	UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (O Sconfiguration) UART5: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
Interface Cable	8Pin_3.81mm Socket；

На базе ЦП T5L1 ASIC, работающего на программной платформе человеко-машинного взаимодействия DGUS II, интеллектуальный LCM для промышленных приложений;
7.0-дюймовый, разрешение 800*480 пикселей, 16,7 млн цветов, полноцветный дисплей, TN-TFT LCD экран;

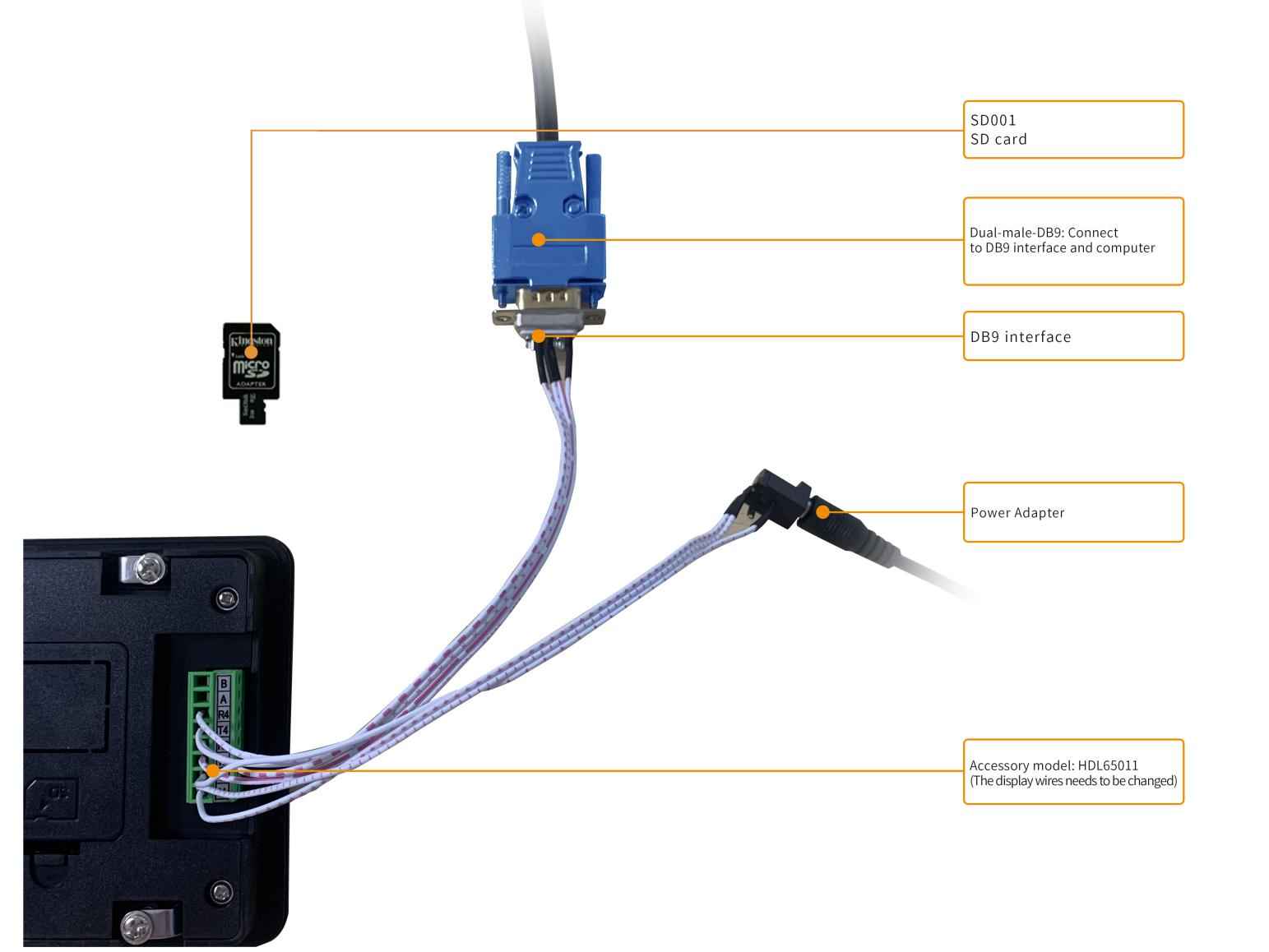

RS232/RS485, 8-контактный соединительный провод 3.81 мм;
Способы загрузки: SD-карта или последовательный порт;
Электропитание: по умолчанию 9~36 В, 12 В по умолчанию:
Со встроенным динамиком, светодиодной лампой и светочувствительным датчиком, с конформным покрытием, с корпусом;

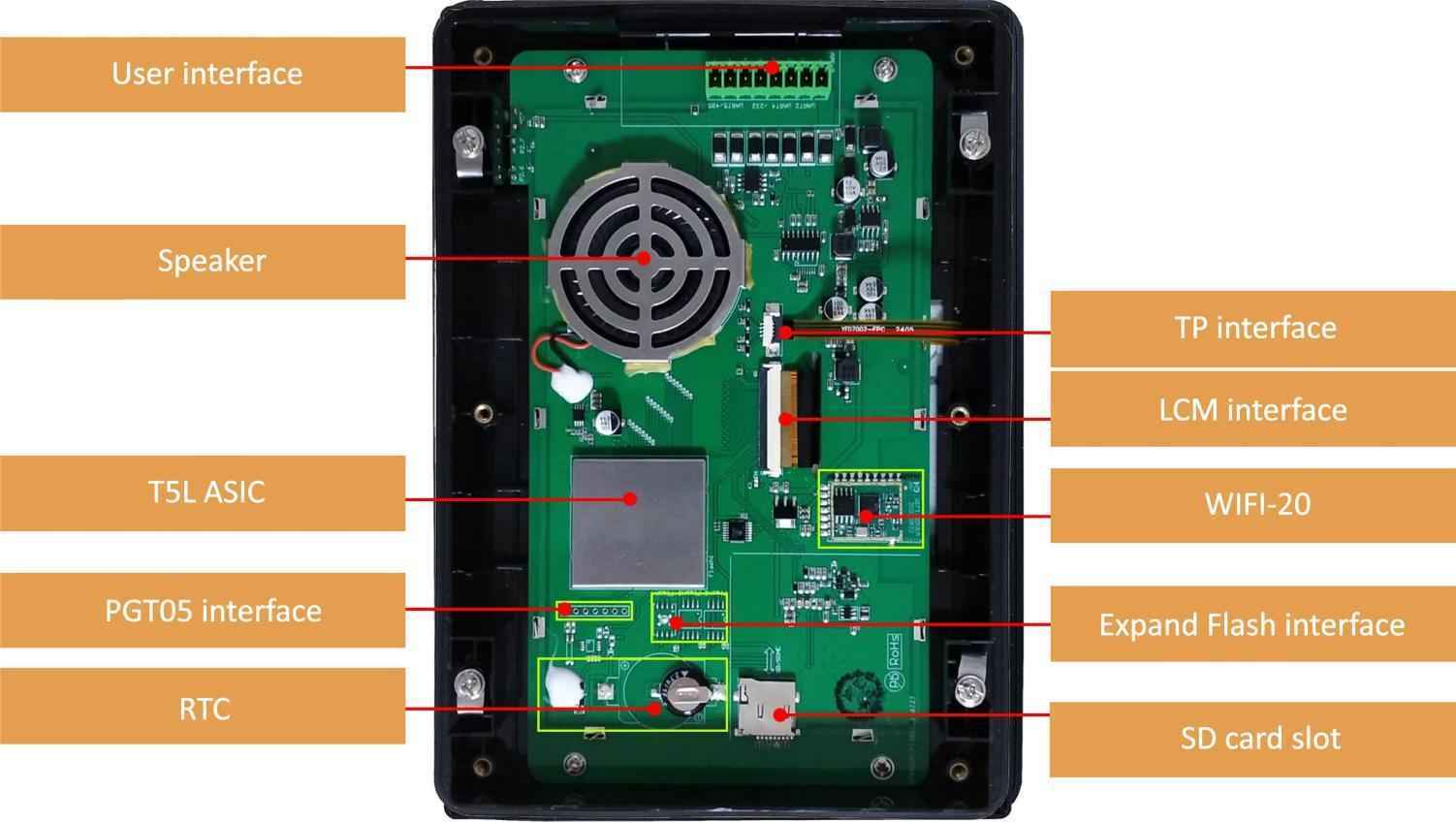

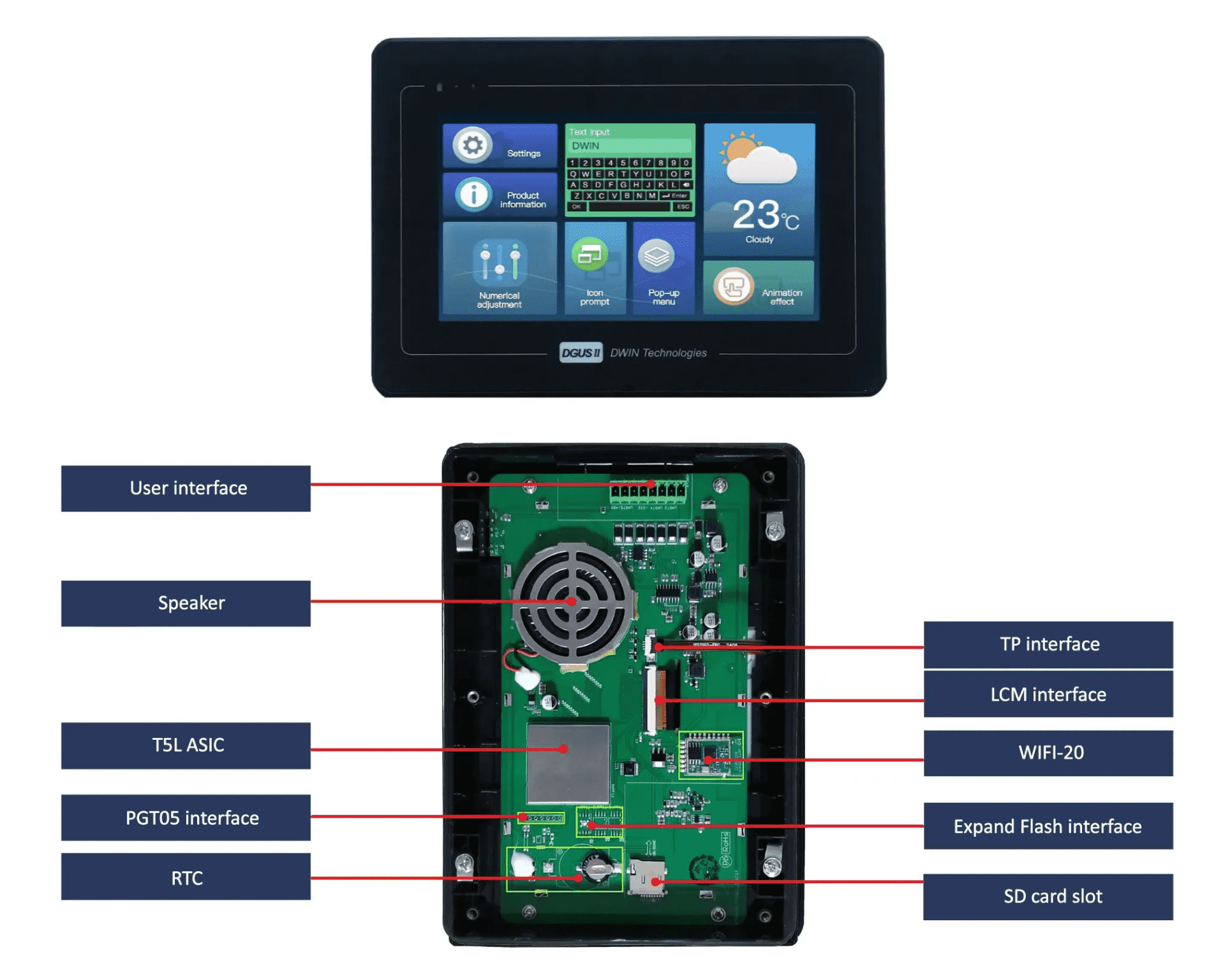

Оснащен WI-FI 20, поддерживает функцию настройки управления сервером/бэкэндом.

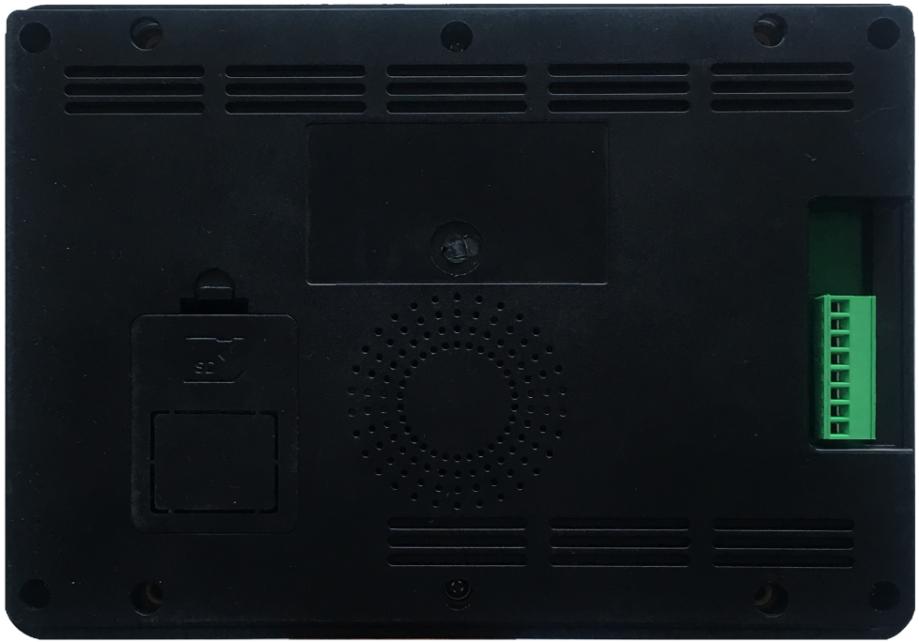

Specification DMG80480T070_15WTRIOT
Model No.	DMG80480T070_15WTRIOT	Serial Mode	RS2322+RS4851
LCD Type	TN	User Interface	8Pin_3.81mm
Resolution	800×480	Operating Voltage	9~36V
Color	16.7M	Operating Temperature	-20℃~70℃
Active Area	154.20mm×85.88mm	Storage Temperature	-30℃~80℃
LED Lifetime	>30,000 h	Conformal Coating	Yes
Brightness	250nit	Operating Humidity	10%~90%RH, typical value of 60% RH

Работает на базе микросхемы T5L1 ASIC, работающей на платформе DGUS II HMI, интеллектуальном LCM промышленного класса;
7.0 дюймов, разрешение 800*480, TN-TFT LCD;
RS232/RS485, 6-контактный соединительный провод 3,81 мм;
Способы загрузки: SD-карта или последовательный порт;
Электропитание: по умолчанию 9~36 В, 12 В по умолчанию;
Со встроенным динамиком, светодиодной лампой и светочувствительным датчиком, с конформным покрытием, с корпусом;

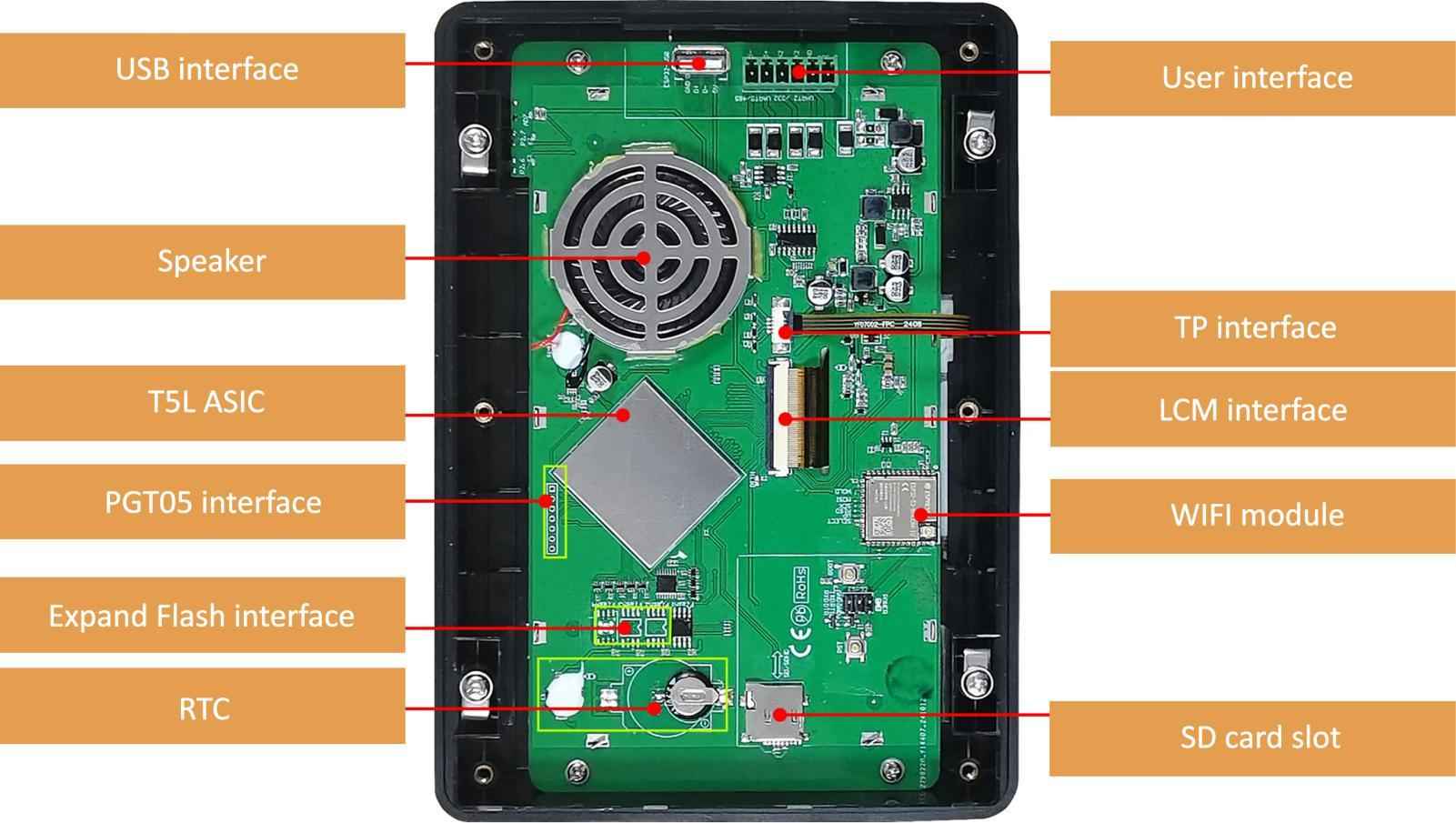

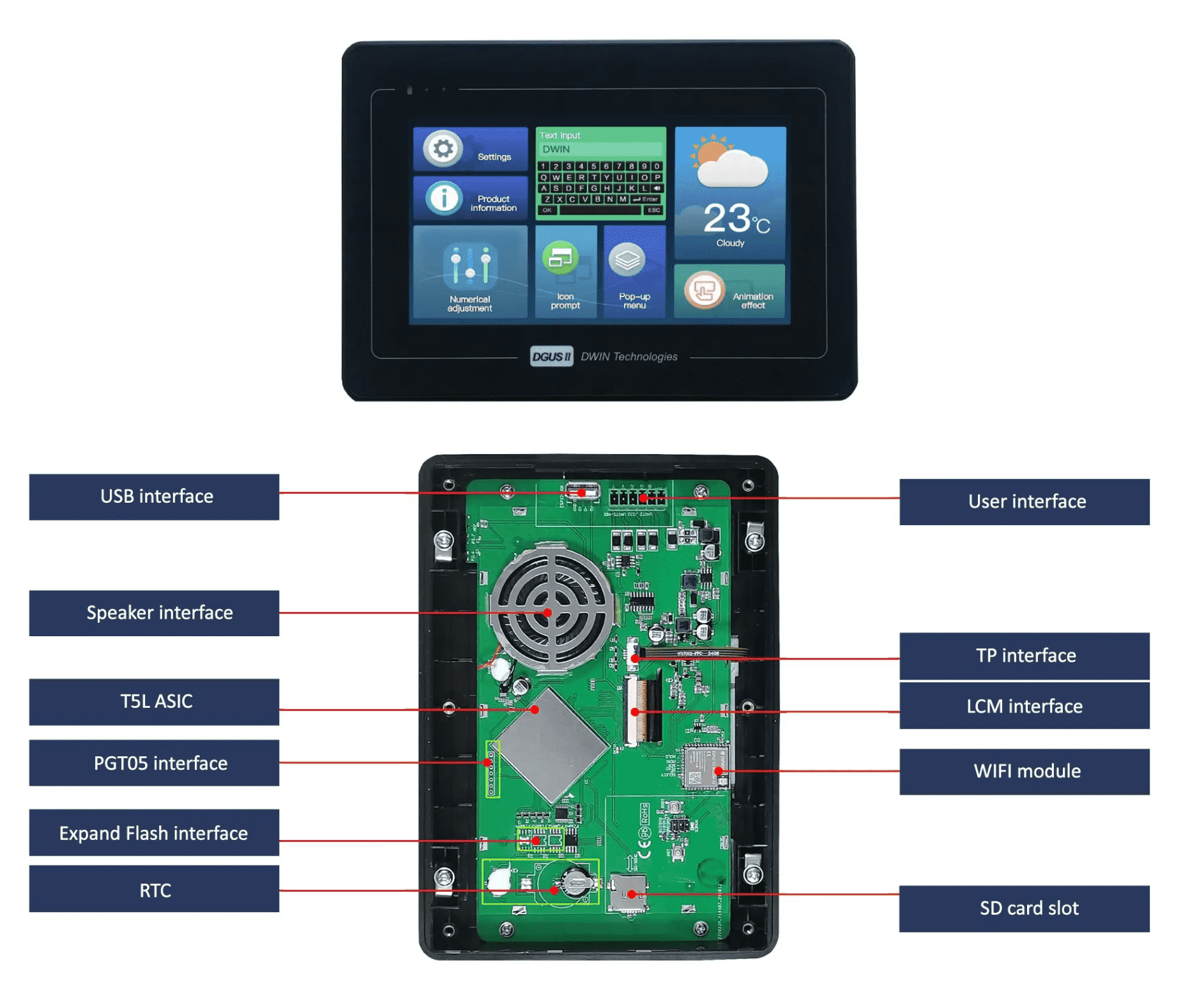

Встроенный модуль WiFi и интерфейс загрузки USB, поддержка высокоскоростных обновлений WiFi OTA и загрузка обновлений через USB-флеш-накопитель;

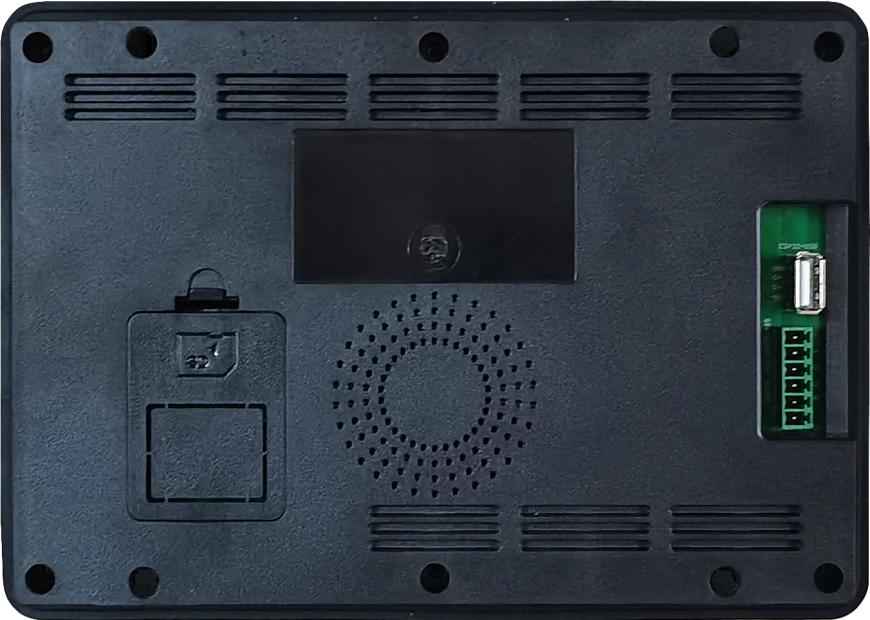

Specification DMG80480T070_15WTRU
Model No.	DMG80480T070_15WTRU	Serial Mode	RS2321+RS4851
LCD Type	TN	User Interface	6Pin_3.81mm
Resolution	800×480	Operating Voltage	9~36V
Color	16.7M	Operating Temperature	-20℃~70℃
Active Area	154.1mm×85.9mm	Storage Temperature	-30℃~80℃
LED Lifetime	>30,000 h	Conformal Coating	Yes
Brightness	200nit	Operating Humidity	10%~90%RH, typical value of 60% RH

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленнные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленнные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Степень применения [Основные параметры]: Индустриальный класс
Диагональ [Дисплей]: 7.0"
3D-данные [3D-данные]: 8639
Разрешение [Дисплей]: 800×480
Срок жизни [Дисплей]: ≥ 30 000ч
Яркость [Дисплей]: 250 nit
Защитное покрытие [Основные параметры]: Есть
Уровень защиты IP65 [Основные параметры]: IP65 (Front)
Размеры (ШxВxГ), мм [Размеры]: 210.0×150.0×26.9
Вес нетто [Размеры]: 490

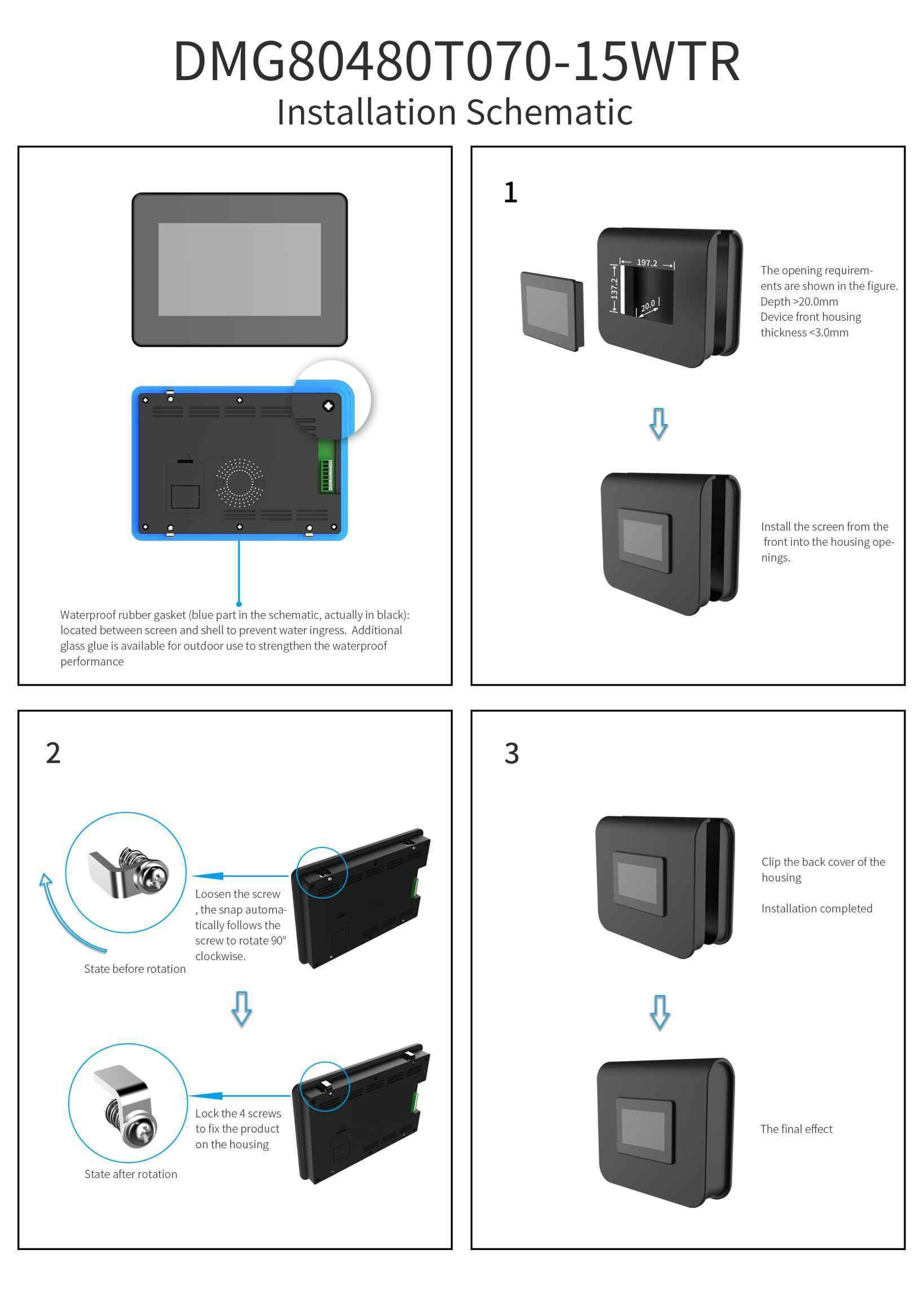

Установочные размеры, мм [Размеры]: 196.2(+0.5)×136.2(+0.5)
Цветность [Дисплей]: 16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]: TN, TFT LCD
Угол обзора（V.A.) [Дисплей]: Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° [Дисплей]: Есть
Область отображения (Active Area, A.A.) [Дисплей]: 154.20×85.88
Область просмотра (View Area, V.A.) [Дисплей]: 155.1×86.9
Подсветка [Дисплей]: LED
Тип Touch [Сенсорные параметры]: RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]: Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]: Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]: 3H
Светопропускание [Сенсорные параметры]: Более 80%
Срок жизни LED [Сенсорные параметры]: Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]: 7~36
Напряжение питания, тип. [Напряжение и ток]: 12V
Рабочий ток [Напряжение и ток]: VCC = +12В, подсветка включена, 300 мА. VCC = +12В, выкл.,150 мА
Рабочая температура [Рабочая среда]: -20~70℃
Температура хранения [Рабочая среда]: -30~85℃
Рабочая влажность [Рабочая среда]: 10%~90% относительной влажности
LCM интерфейс [Интерфейс]: FCC50_0.5mm, интерфейс RGB
RTP интерфейс [Интерфейс]: 4Pin_1.0mm
Скорость передачи данных [Интерфейс]: 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]: Выход 1: -13.2В. Выход 0: 13.2В
Входное напряжение (RXD) [Интерфейс]: Вход 1:-13,2В. Вход 0: 13.2В
Входной интерфейс [Интерфейс]: UART2: N81, RS232. UART4: N81, RS232. UART5: RS485
Пользовательский интерфейс [Интерфейс]: Гнездо 8Pin_3,81 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Flash расширение [Память]: Возможность расширения до 64 МБ NOR флэш-памяти
Flash память [Память]: 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
SD card slot [Интерфейс]: FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]: UART2: N81, RS232UART4: N81, RS232 UART5: RS485
RTC (Super-capacitor) [Интерфейс]: Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем [Интерфейс]: 8Pin_3.81mm
Формат данных [Интерфейс]: UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration). UART5: N81/E81/O81/N82 4 modes (OS configuration)
Номинальная мощность [Электрические характеристики]: <5W
Динамик [Интерфейс]: Бортовой динамик. Мощность: 2 Вт
PGT05 интерфейс [Интерфейс]: Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Видео [Видео]: https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c39649d9b315944.mp4
В наличии: Да
ASIC T5L [Информация об ASIC]: T5L1
T5L1 ASIC [Информация об ASIC]: Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
ESD test [Рабочая среда]: Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test [Рабочая среда]: Power supply ±2KV; 100KHz Normal operation
Datasheet [Datasheet]: Загрузить Загрузить Загрузить
Версия Datasheet [Datasheet]: 2023-12-14
Гарантия: 1 год
Страна бренда: Китай

Оставить отзыв

Комментарии

Загрузка комментариев...

Datasheet

3D-данные

83_3D-DMG80480T070_15WTR.rar — Размер 812Кб

Подразделение Лобня (141730, Московская область, г. Лобня, ул. Силикатная, д. 2 корп. 4, оф.212)

телефон: +7(900) 693-7500

график работы: Пн-Пт с 11:00 до 19:00, Сб-Вс Выходной

Email: sale@dwin.shop

описание: Подразделение DWIN.Shop в Лобне

координаты: 56.008576, 37.479834

остаток:

3

Срок поставки (дней): 2
Склад Китай (F18, корпус 5, Цзя 2, улица Северная Сисанхуань, район Хайдянь, Пекин, Китай, 100081.)

телефон: +7(900) 697-6991

график работы: Пн.-Пт. с 3:00 до 13:00, Сб.-Вс.

Rated Power

Operating Voltage

7~36V, typical value of 12V

Operating Current

VCC=12V, max backlight

VCC=12V, backlight off

Recommended power supply: 12V 1A DC
