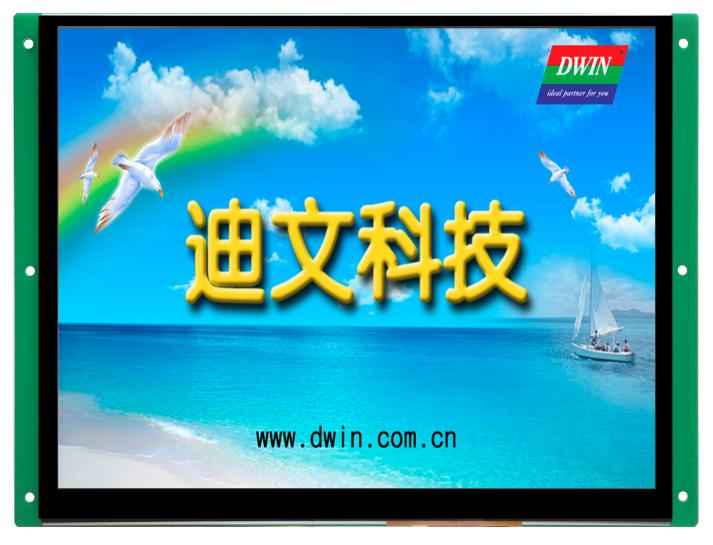

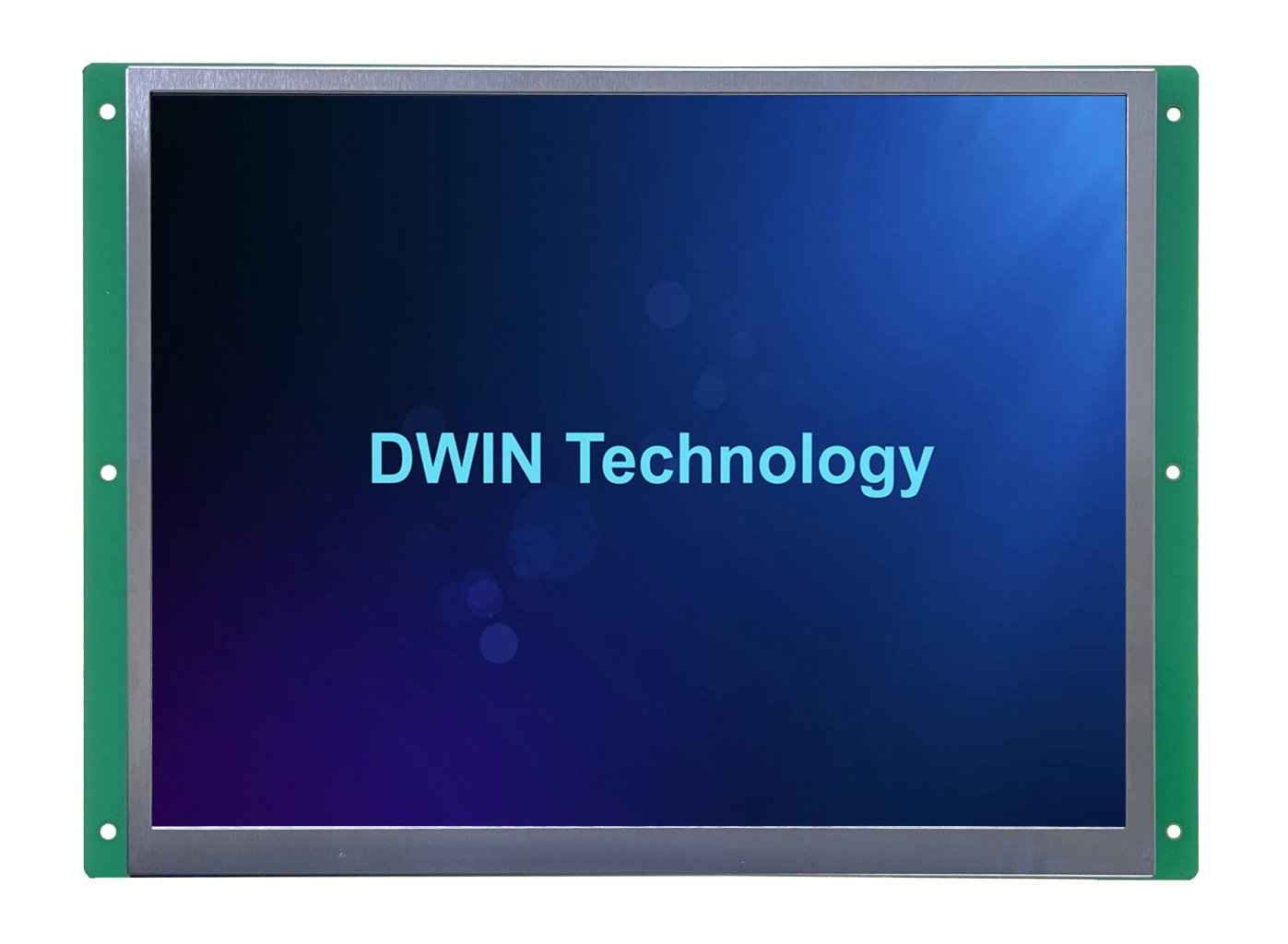

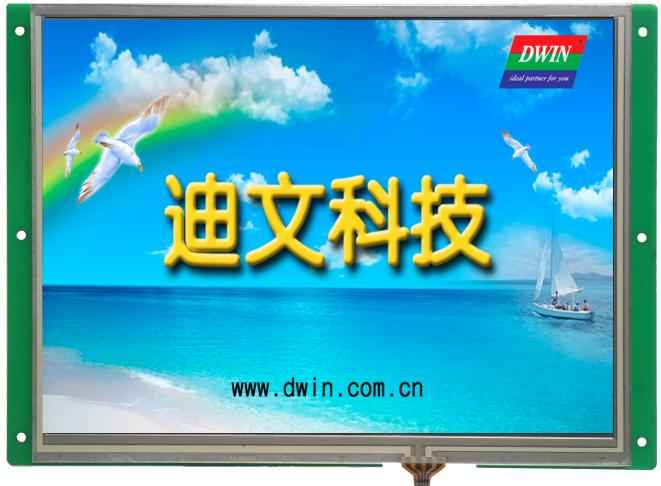

DMG10768C097_03W T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

9.7"

3D-данные [3D-данные]

9112

Разрешение [Дисплей]

1024×768

Срок жизни [Дисплей]

≥ 20 000ч

Установочные размеры, мм [Размеры]

211.5(+0.3)×167.3(+0.3)

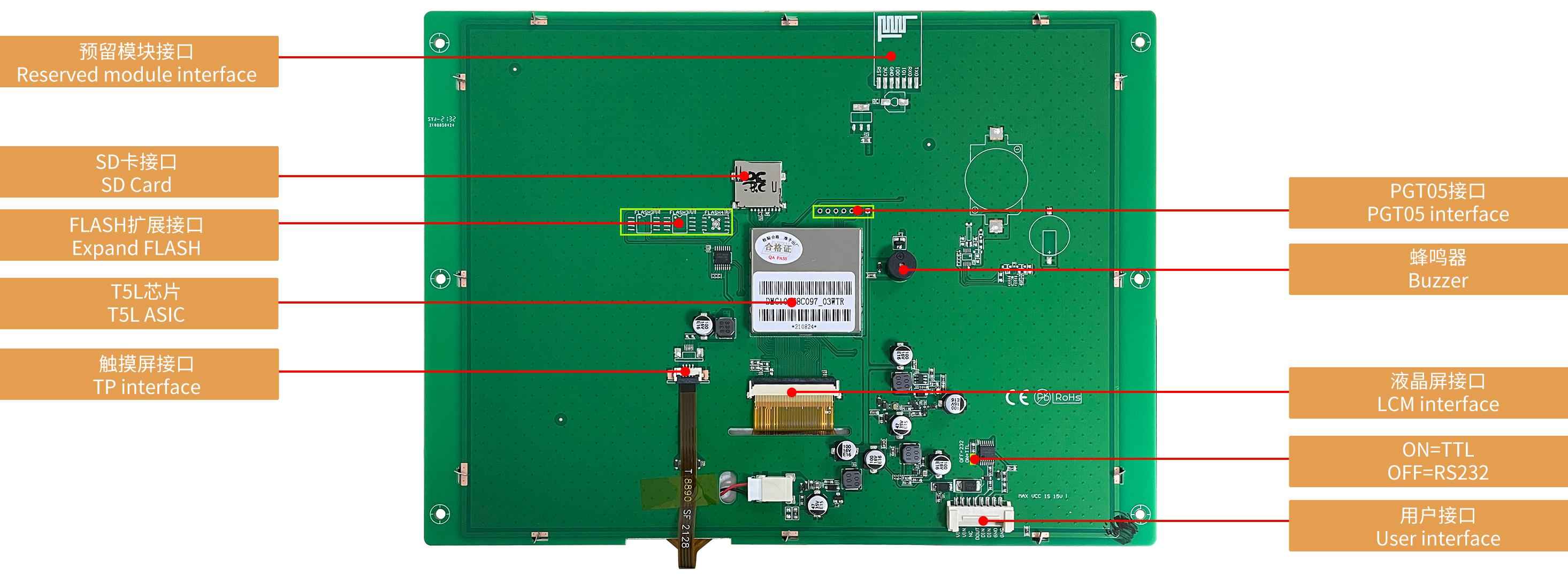

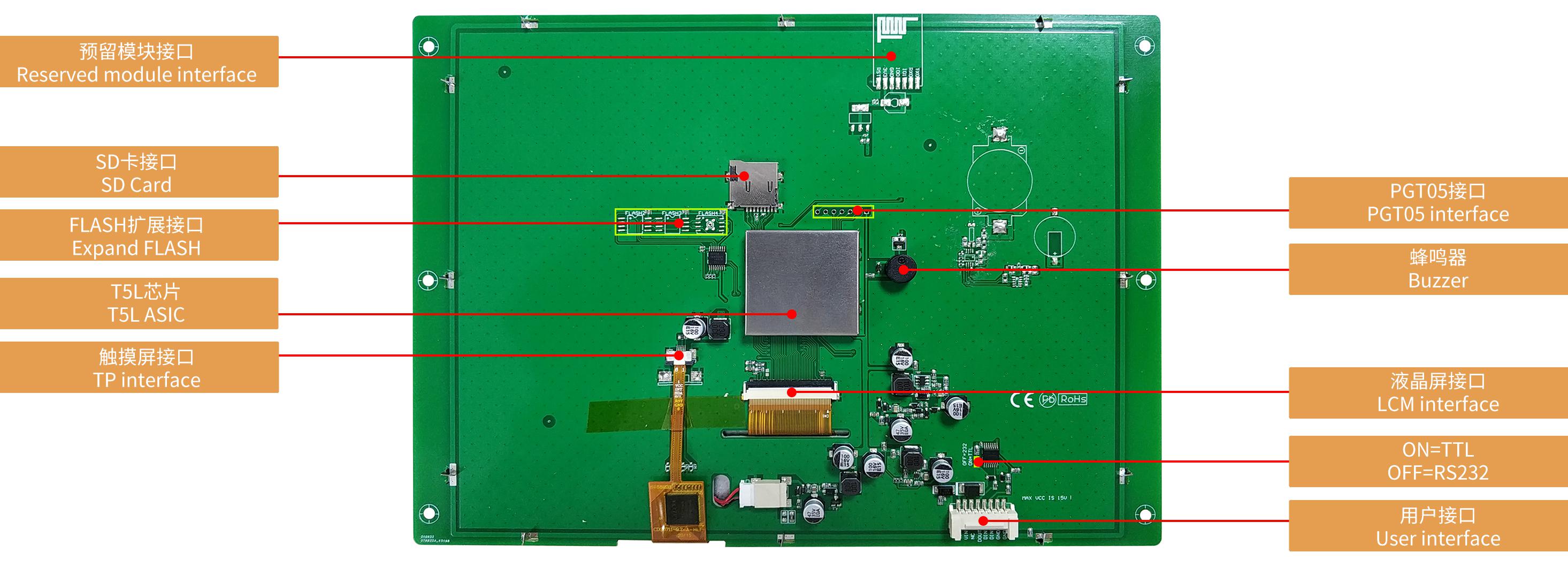

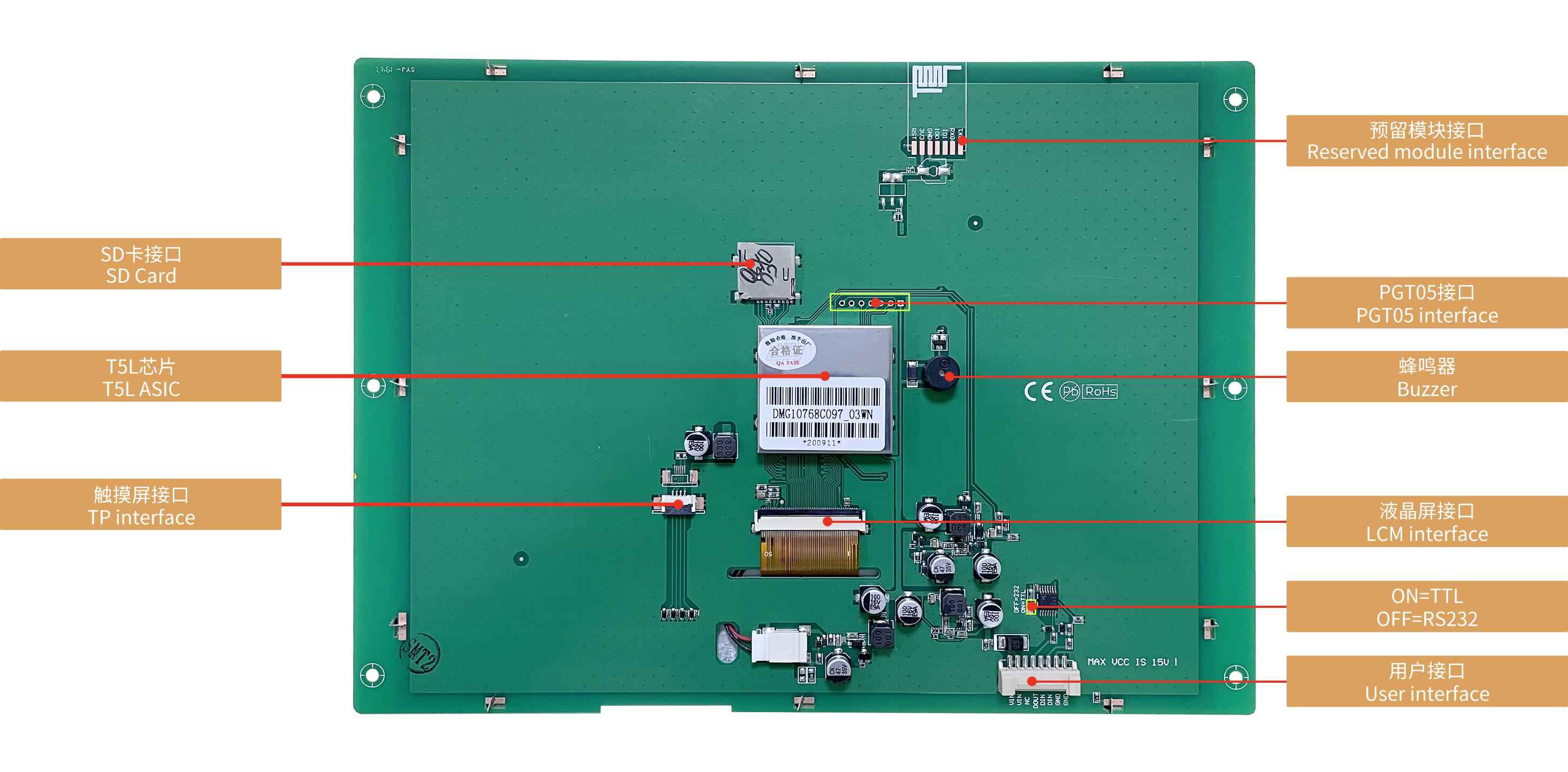

Периферия [Пользовательский интерфейс и периферия]

DMG10768C097_03WTC Емкостный сенсорный экран, Зуммер / DMG10768C097_03WTR Резистивная сенсорная панель, Зуммер / DMG10768C097_03WN Зуммер

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

TN, TFT LCD

Яркость [Дисплей]

WTC: 270 нит / WTR: 250 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)

Область отображения (Active Area, A.A.) [Дисплей]

196.6×147.5

Область просмотра (View Area, V.A.) [Дисплей]

197.2×148.1

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

6~15

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12В, подсветка включена, 270 мА. VCC = +12В, выкл.,90 мА

Рабочая температура [Рабочая среда]

10℃ ~ 60℃ (5 В при 60% относительной влажности)

Температура хранения [Рабочая среда]

-30℃~80℃

Рабочая влажность [Рабочая среда]

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

LCM интерфейс [Интерфейс]

FCC50_0.5mm, интерфейс RGB

RTP интерфейс [Интерфейс]

4Pin_1.0mm

CTP интерфейс [Интерфейс]

FPC6_1.0mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = -4 мА; 2.7~3.2В. Выход 0: Iвых = 4 мА; 0.1~0.4В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = -4 мА, 2.4~5.5В. Вход 0: Iin = 4 мА, 0~1.0В

Входной интерфейс [Интерфейс]

UART2: ON=TTL/CMOS; OFF=RS232

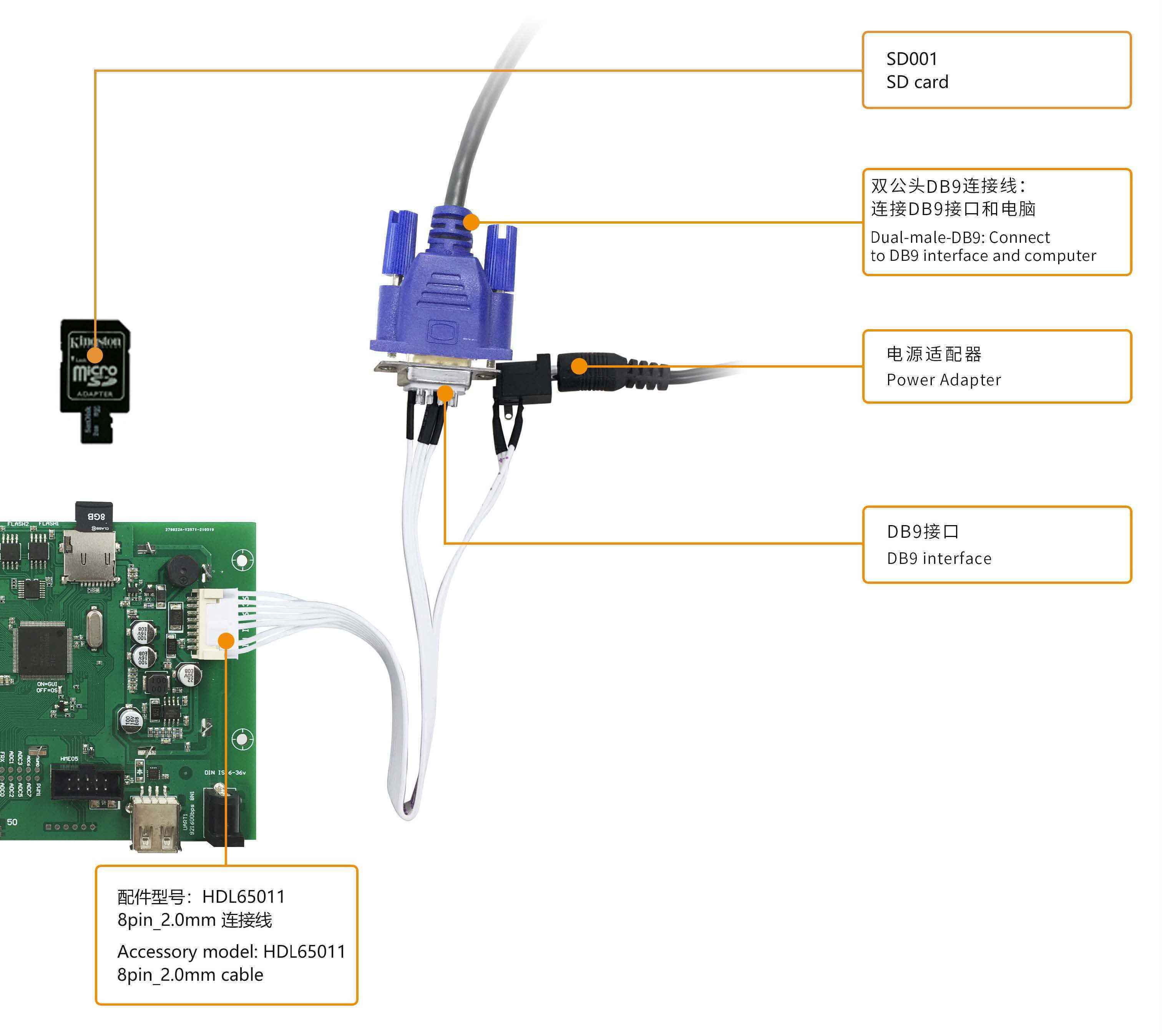

Пользовательский интерфейс [Интерфейс]

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Flash расширение [Память]

Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2: N81

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние

Видео [Видео]

https://www.dwin-global.com/uploads/DMG10768C097_03WTC.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2021-10-28

Гарантия

1 год

Страна бренда

Китай

• DMG10768C097_03WTC.pdf — Размер 2762Кб

• DMG10768C097_03WTR.pdf — Размер 2764.4Кб

• DMG10768C097_03WN.pdf — Размер 2939.4Кб
