DWIN
Артикул: DMG80480C040_03WTC

Описание товара:

DMG80480C040_03W

ASIC T5L1 IPS-TFT-LCD 4.0 дюйма, разрешение 480*800 пикселей, 16.7 млн цветов, широкий угол обзора, коммерческий сорт

  • На базе T5L1, работает система DGUS II, товарный сорт.
  • Резистивный /Емкостный/Без касания, 16.7М цветов, 24 бита, 480×800 пикселей.
  • UART2: N81; UART4: N81/E81/O81/N82; 10Pin_1.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • Простой в использовании инструмент DWIN DGUS V7.624 для создания графического интерфейса.
  • Основан на T5L1, работает под управлением системы DGUS II
  • Двойная система разработки: DGUS II/ TA (набор инструкций).
  • Угол обзора IPS: 85°/85°/85°/85° (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления, поддержка самостоятельно разработанных индивидуальных продуктов на основе T5L.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
Диагональ
4.0"
Разрешение
800×480
Срок жизни
≥ 20 000ч
Установочные размеры, мм
58.2(+0.3)×95.5(+0.3)
Цветность
Тип ЖК-дисплея
Яркость

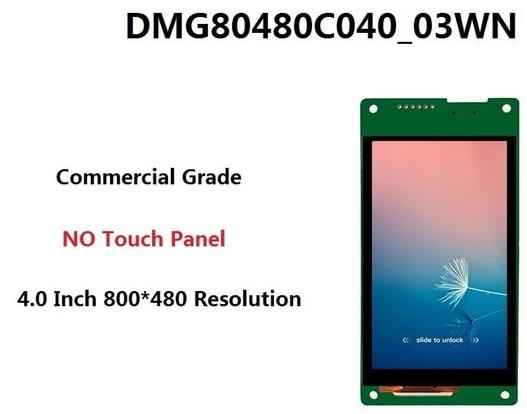

_WTC 320nit / _WTR 300nit / _WN 350nit
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 4" IPS-TFT ЖК-дисплей коммерческого класса

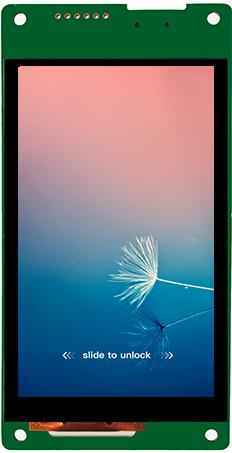

DMG80480C040_03W

ASIC T5L1 IPS-TFT-LCD 4.0 дюйма, разрешение 480*800 пикселей, 16.7 млн цветов, широкий угол обзора, коммерческий сорт. Основан на T5L1, работает под управлением системы DGUS II

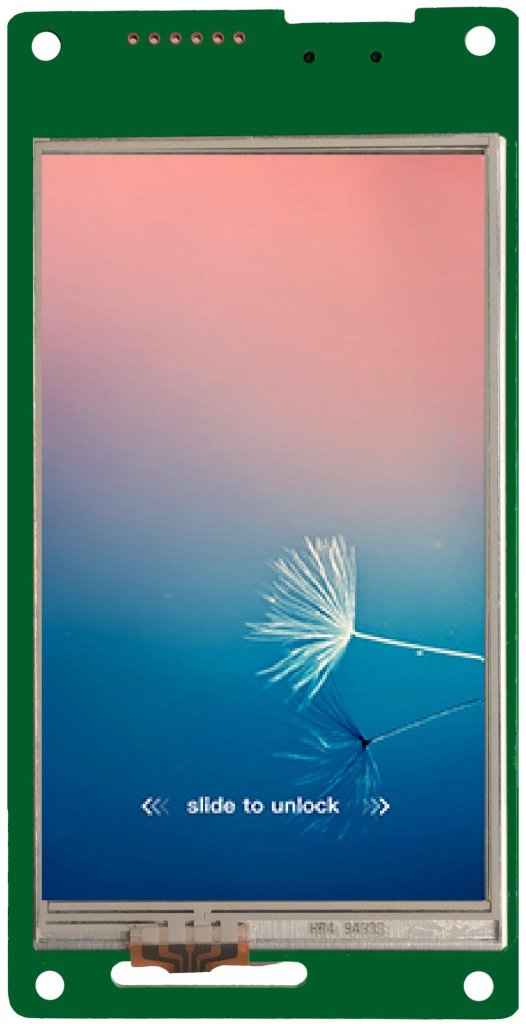

DMG80480C040_03WTR
2

1
12 (1)

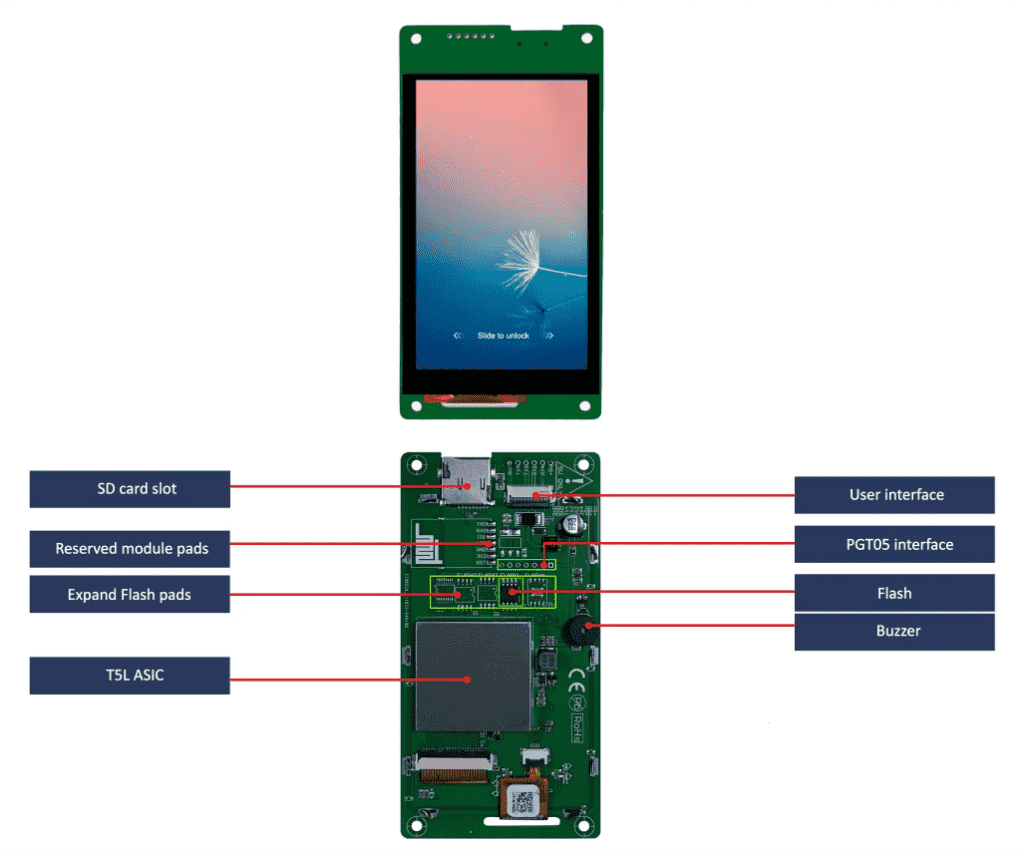

Function working principle
8 PIN 2.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
Дисплей
Диагональ 4.0"
Разрешение 800×480
Срок жизни ≥ 20 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Яркость _WTC 320nit / _WTR 300nit / _WN 350nit
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г
Область отображения (Active Area, A.A.) 51.8×86.4
Подсветка LED
Яркость 300 nit
Размеры
Установочные размеры, мм 58.2(+0.3)×95.5(+0.3)
Размеры (ШxВxГ), мм 61.8×119.5×12.1
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC=5 В, подсветка включена, 200 мА. VCC = 5В, подсветка выключена, 70 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±4KV Normal operation Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC40_0.5mm, RGB interface
RTP интерфейс FPC4 1.0 мм
CTP интерфейс Интерфейс IIC
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В

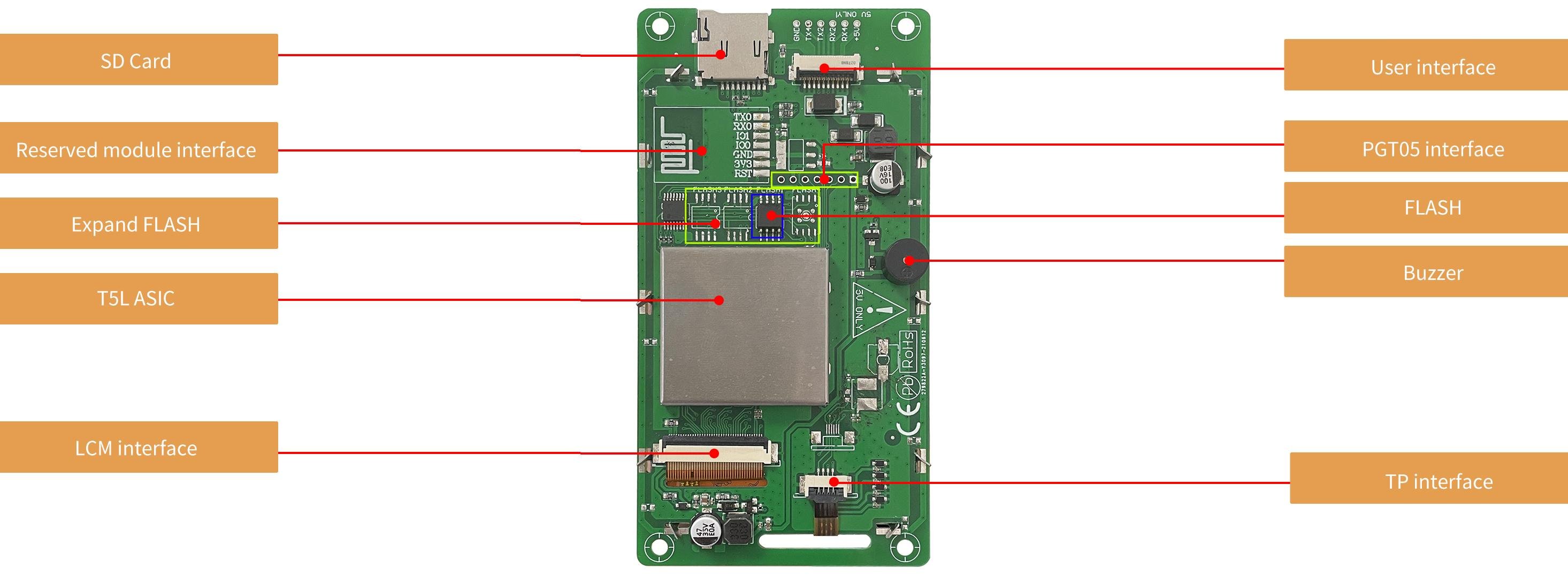

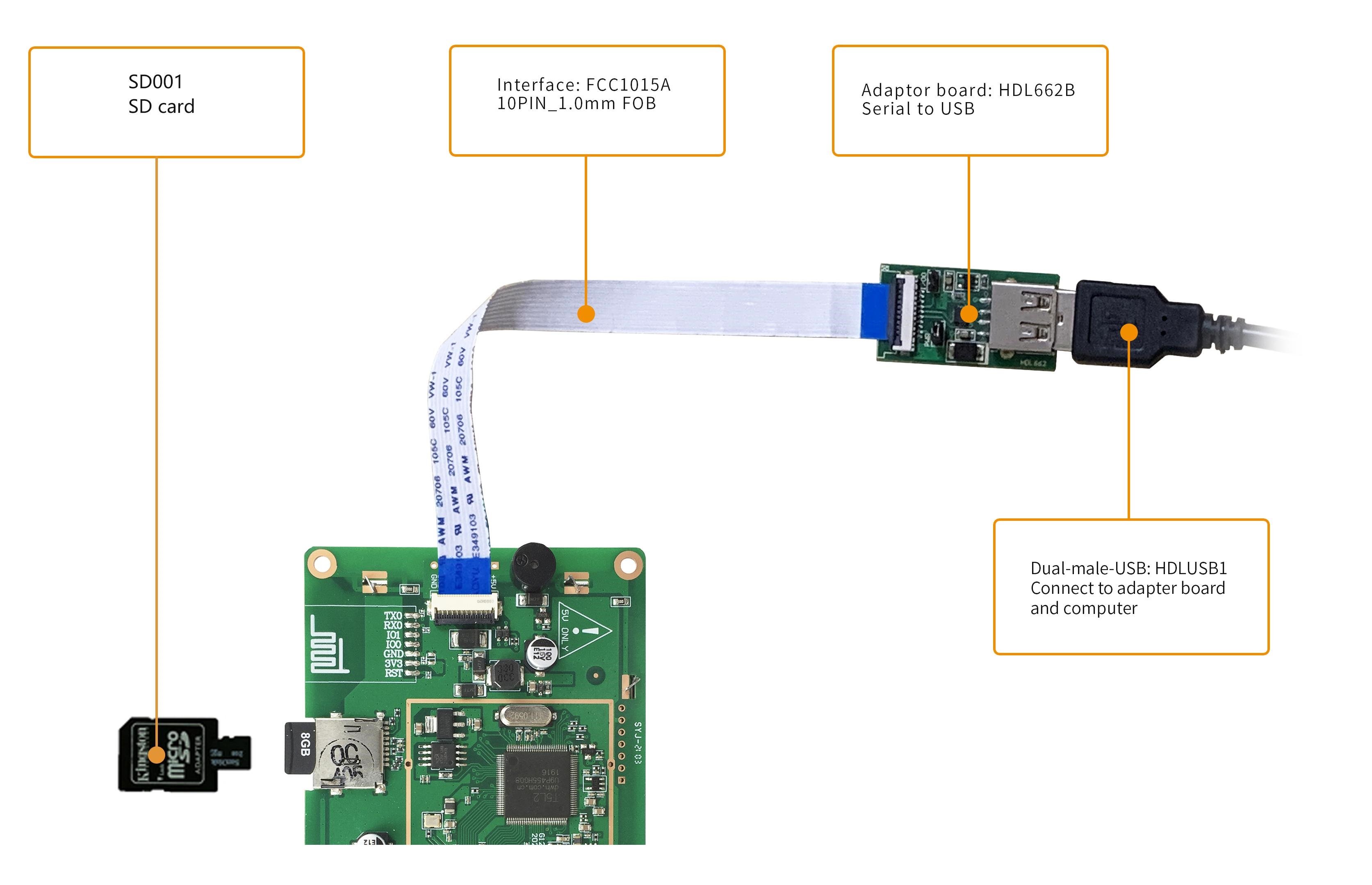

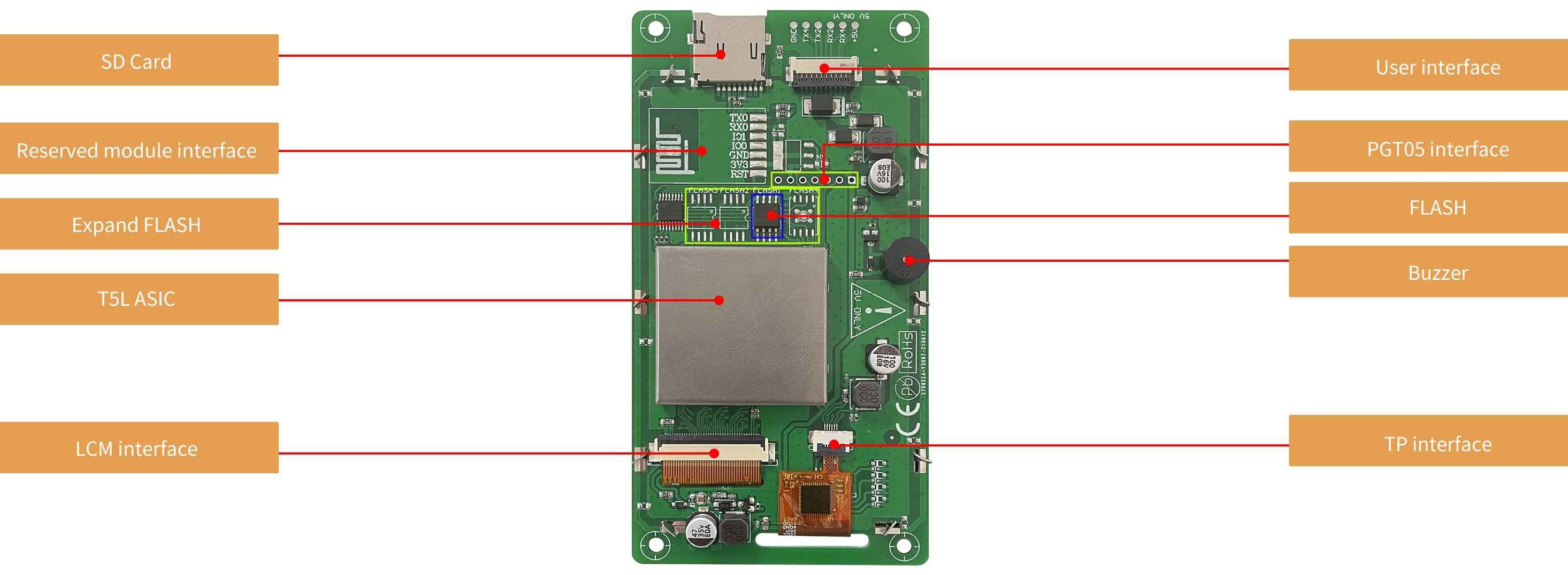

Входной интерфейс UART2: ТТЛ/КМОП UART4: TTL/CMOS (доступно только после настройки ОС) Гнездо с защелкой 10Pin_1,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: TTL / CMOSUART4: TTL / CMOS (доступно только после настройки ОС) 10Pin_1.0mm защелкивающийся разъем для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Разъем 10Pin_1.0mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82, 4 modes (OS configuration)
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2022-07-22
Datasheet
Вес и габариты
Ширина (мм) 119.5
Вес (грамм) 85
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80480C040_03WTC
В наличии в России Да

Похожие товары (8)

Такого товара не существует

Файлы

DMG80480C040_03WTC.pdf Datasheet , 2.34 МБ
DMG80480C040_03WTR.pdf Datasheet , 2.41 МБ
