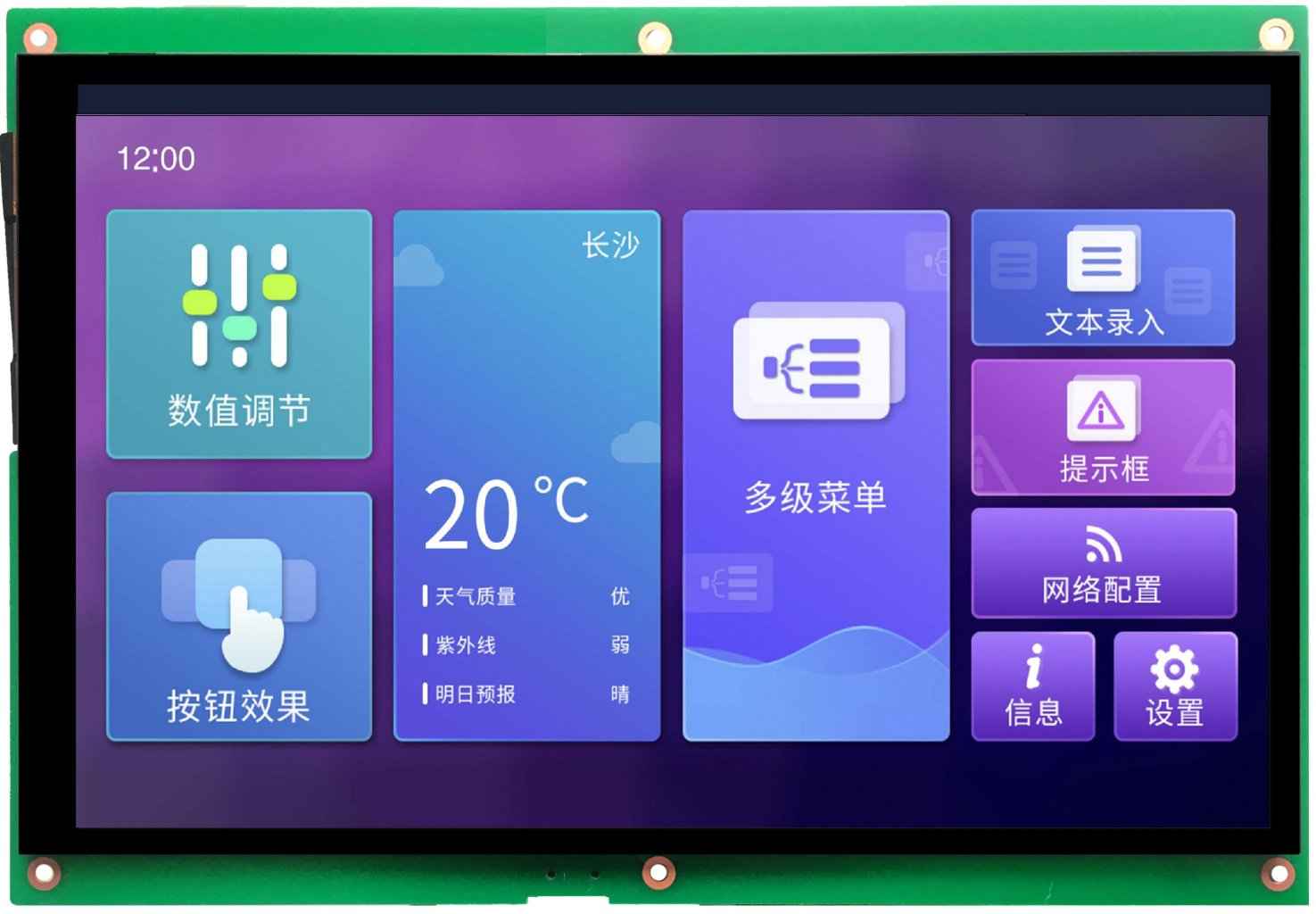

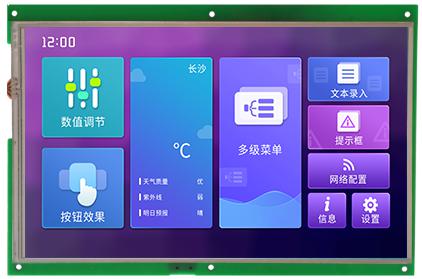

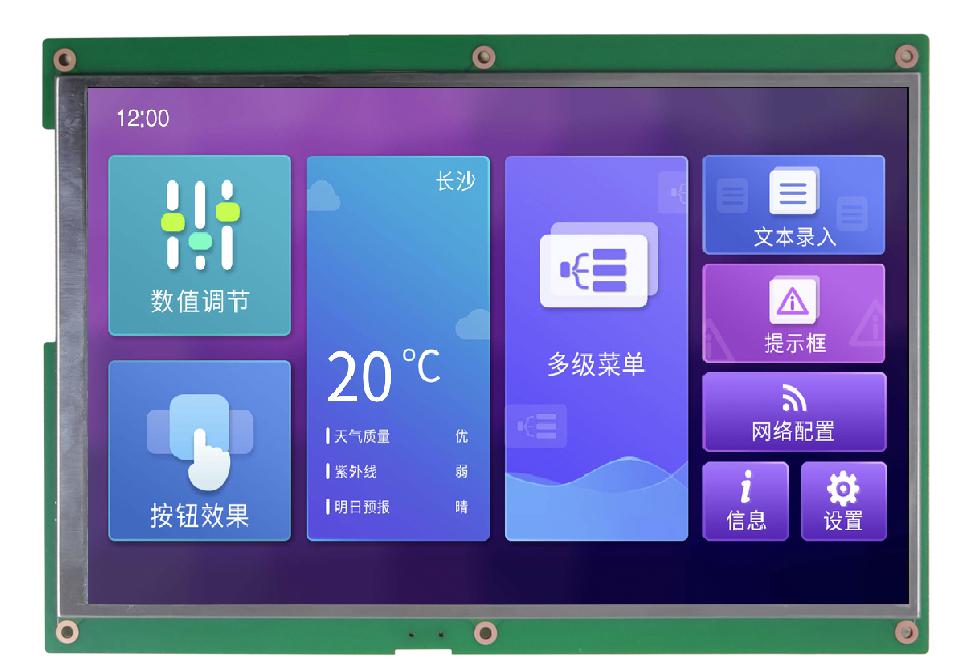

DMG12800L101_01W DWIN T5L2 UART HMI 10.1" IPS ЖК-дисплей потребительского класса

Степень применения [Основные параметры]

Потребительский класс

Диагональ [Дисплей]

10.1"

3D-данные [3D-данные]

9343

Разрешение [Дисплей]

1280×800

Срок жизни [Дисплей]

≥ 10 000ч

Установочные размеры, мм [Размеры]

229.80(+0.3)×144.10(+0.3)

Периферия [Пользовательский интерфейс и периферия]

DMG12800L101_01WTC Емкостная сенсорная панель, Зуммер / DMG12800L101_01WTR Резистивная сенсорная панель, Зуммер / DMG12800Л101_01WN Без сенсорной панели, Зуммер

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC: 270 нит / WTR: 250 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Поддержка поворота 0°/90°/180°/270° [Дисплей]

Есть

Область отображения (Active Area, A.A.) [Дисплей]

214.98×134.36

Область просмотра (View Area, V.A.) [Дисплей]

216.58×135.36

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

7~15 В

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC=12В, максимальная подсветка, 300 мА. VCC=12В, подсветка выключена, 110 мА

Рабочая температура [Рабочая среда]

-20℃ ~ 70℃ (5 В при 60% относительной влажности)

Температура хранения [Рабочая среда]

-30~80℃

Рабочая влажность [Рабочая среда]

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

LCM интерфейс [Интерфейс]

FPC34 0.5mm, MIPI interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

CTP интерфейс [Интерфейс]

6Pin_0.5mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В

Входное напряжение (RXD) [Интерфейс]

Вход 1: 2.7~3.3 В. Вход 0: 0~1.2В

Входной интерфейс [Интерфейс]

UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (OS Only available after OS configuration)

Пользовательский интерфейс [Интерфейс]

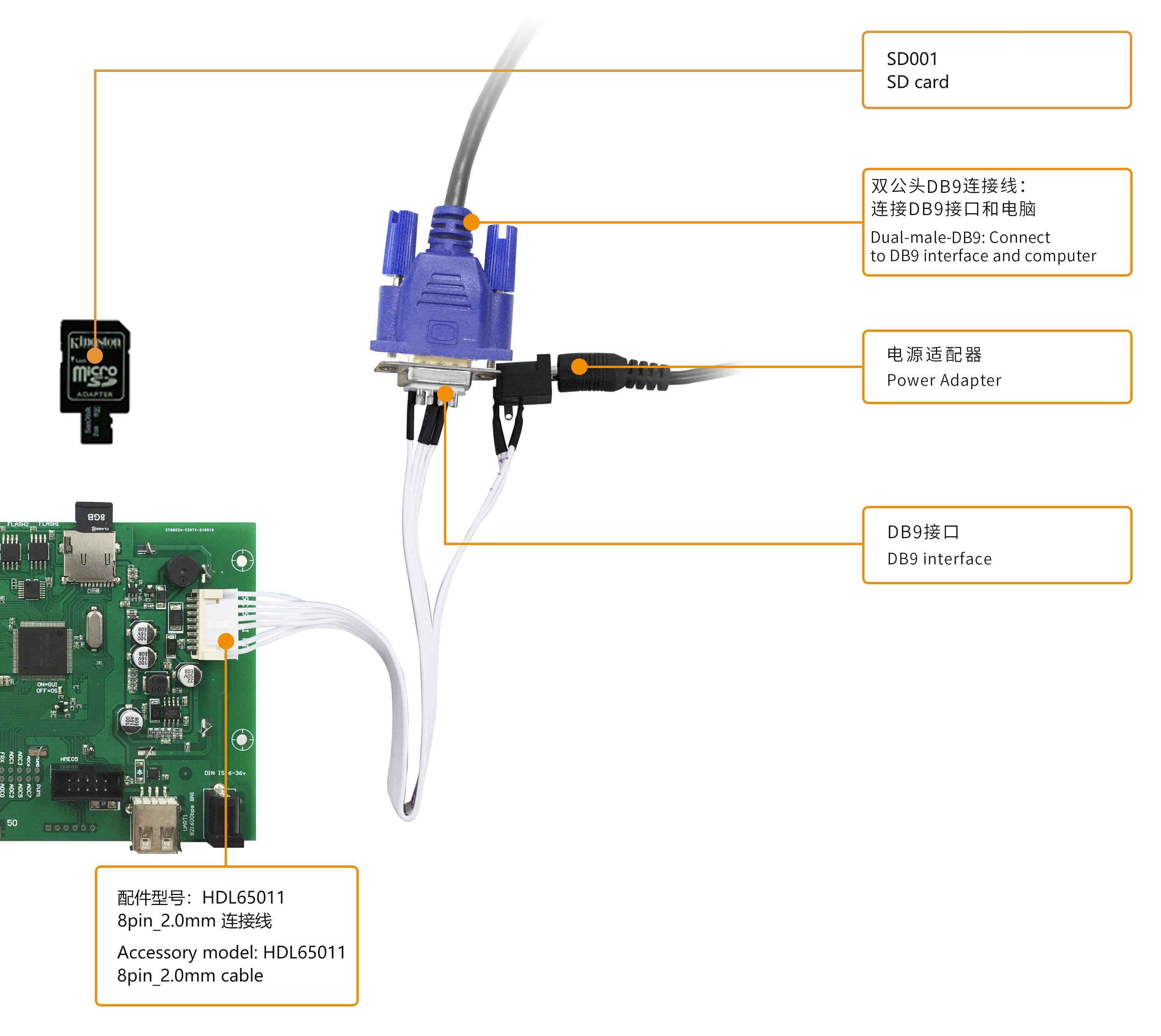

Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232; (Доступно только после настройки ОС)

Flash расширение [Память]

С возможностью расширения до 64 Мбайт или флэш-памяти

Flash память [Память]

32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

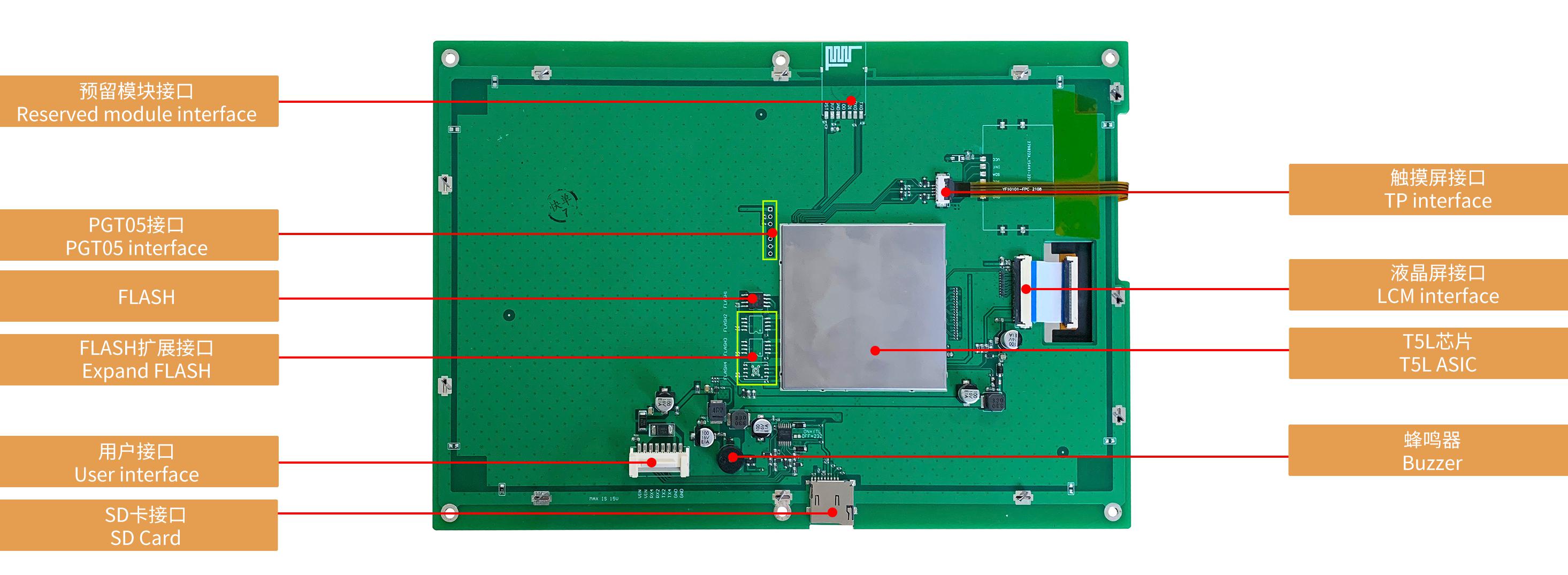

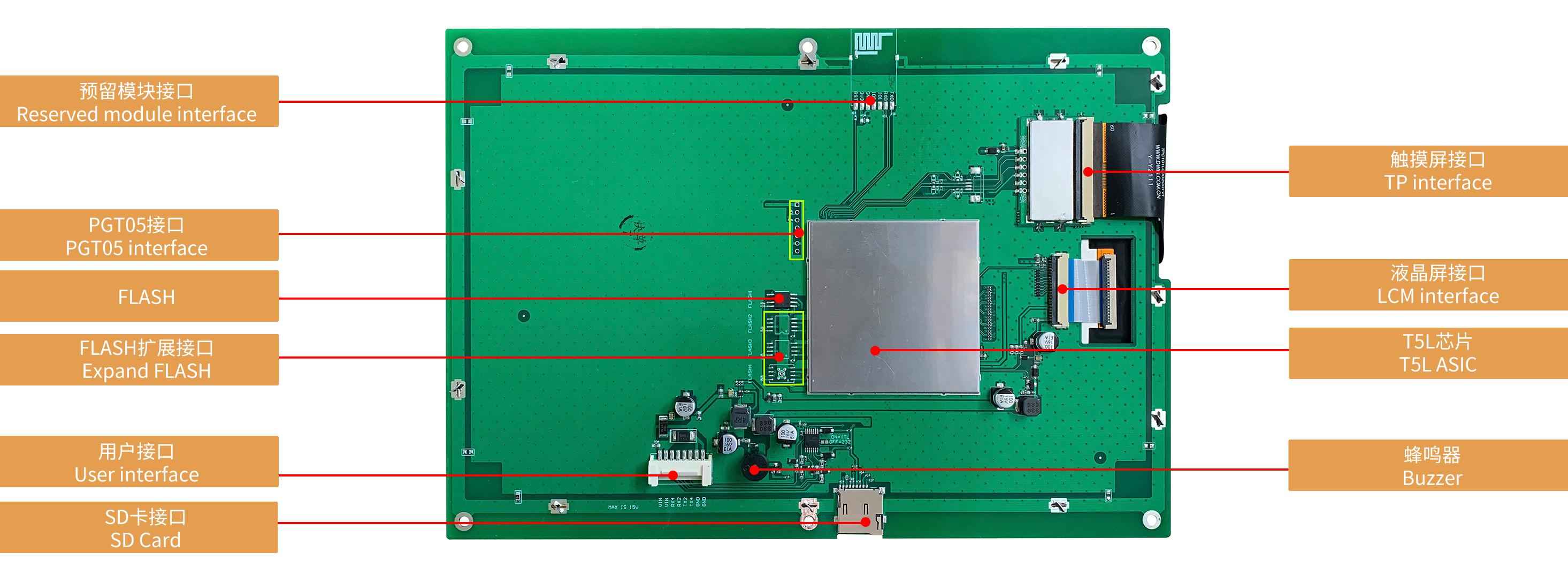

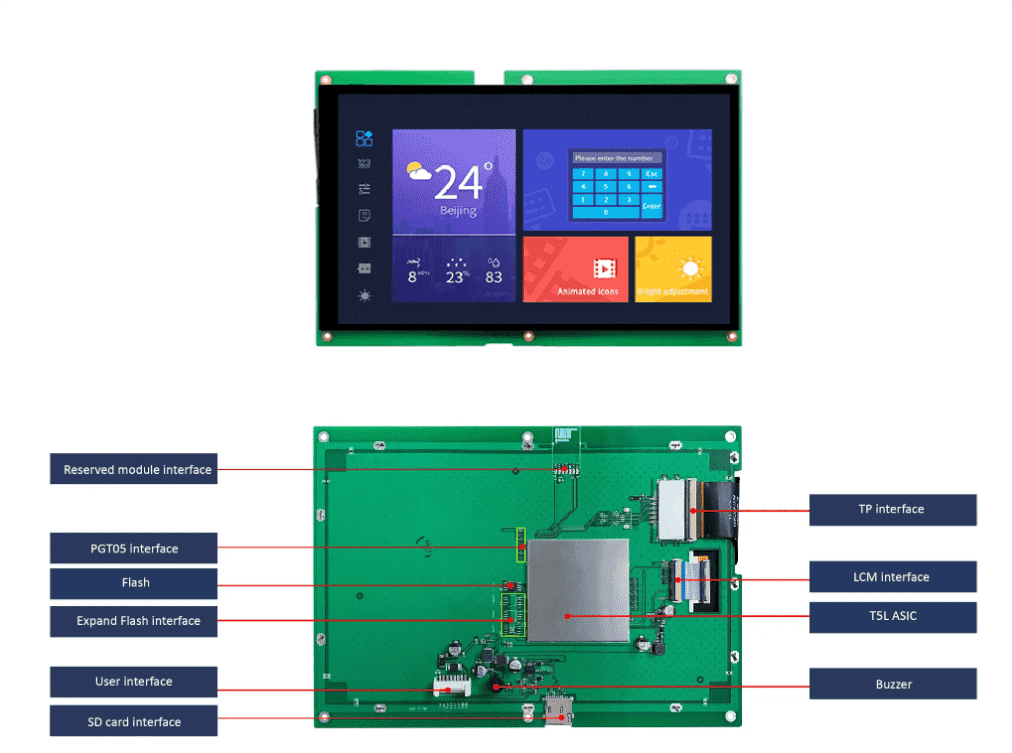

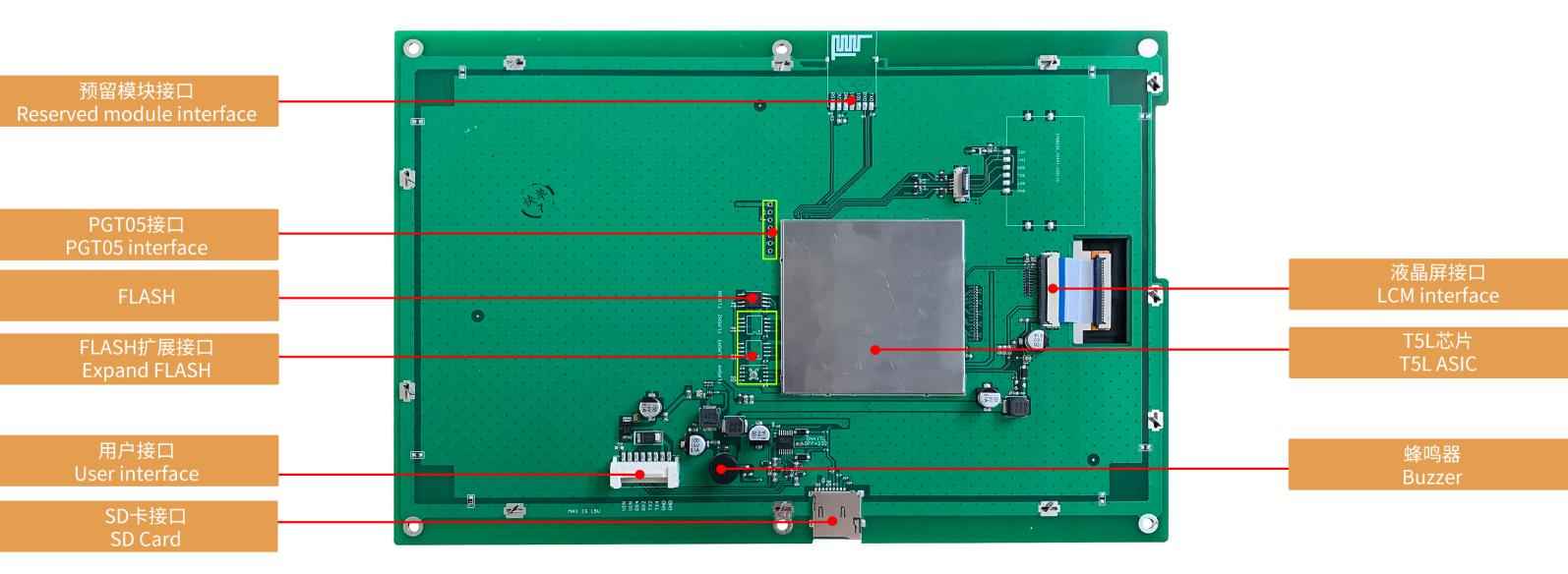

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с флэш-диска USB

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f96931cd53441111.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

UI Version [Пользовательский интерфейс и периферия]

TA/DGUS II (TA pre-installed)

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-15

Гарантия

1 год

Страна бренда

Китай

• DMG12800L101_01WTC.pdf — Размер 2907Кб

• DMG12800L101_01WTR.pdf — Размер 2631.8Кб

• DMG12800L101_01WN.pdf — Размер 2376.5Кб
