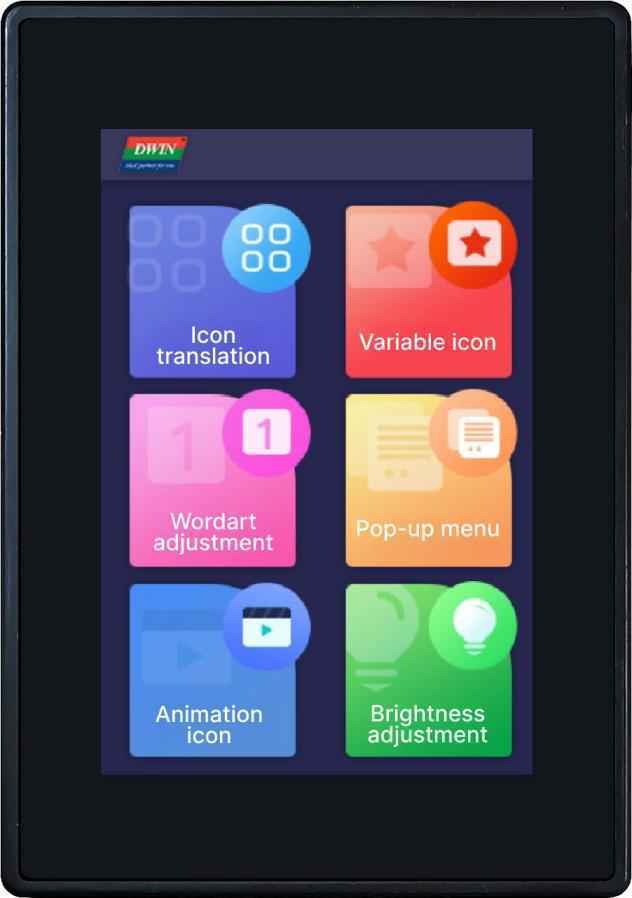

DMG48320C035_15WTR DWIN T5L0 UART HMI 3.5" IPS ЖК-дисплей индустриального класса с сенсорной резистивной панелью
DMG48320C035_15WTR DWIN T5L0 UART HMI 3.5" IPS ЖК-дисплей индустриального класса с сенсорной резистивной панелью
DMG48320C035_15WTR DWIN T5L0 UART HMI 3.5" IPS ЖК-дисплей индустриального класса с сенсорной резистивной панелью
DMG48320C035_15WTR DWIN T5L0 UART HMI 3.5" IPS ЖК-дисплей индустриального класса с сенсорной резистивной панелью
( 0 отзывов)
Артикул:
DMG48320C035_15WTR
Наличие: Под заказ
Задать вопрос
Узнать о снижении цены В план покупок

DMG48320T035_15WTR

3.5-дюймовый, разрешение 320*480 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора

  • Работает на базе ASIC T5 L0, работает на платформе DGUS II HMI, промышленный ЖК-дисплей smart LCM;
  • 3.5 дюйма, разрешение 320*480, IPS-TFT LCD;
  • RS232/RS485, соединительный провод 6Pin_2,0 мм;
  • Способы загрузки: SD-карта или сетевой последовательный порт;
  • Источник питания: По умолчанию 9~36 В, по умолчанию 12 В;
  • С корпусом и конформным покрытием;
  • С двухъядерным графическим интерфейсом и операционной системой, графический интерфейс с широкими возможностями управления. Ядро DWIN OS открыто для вторичной разработки с использованием языка DWIN OS или C51;

DWIN T5L0 UART HMI 3.5" smart LCD индустриального класса с сенсорной резистивной панелью
DMG48320T035_15WTR

3.5-дюймовый, разрешение 320*480 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора

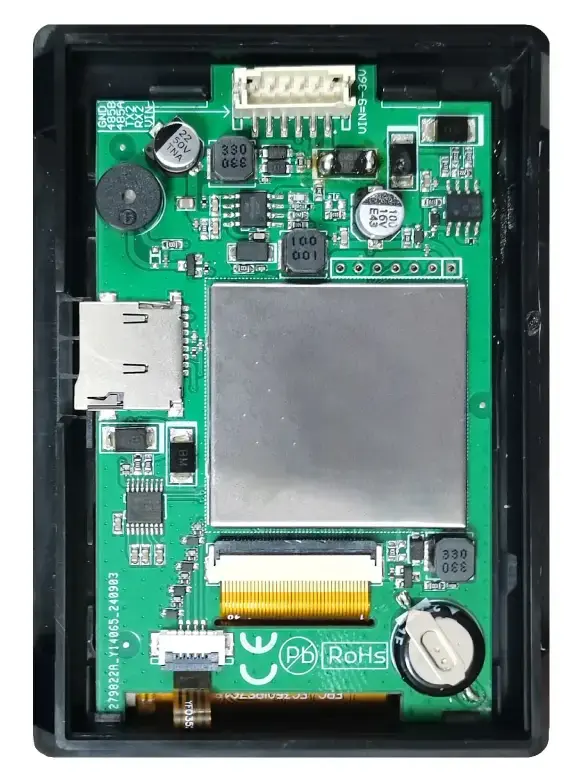

PCB



Specification

Model No.

DMG48320T035_15WTR

Serial Mode

RS232*1+RS485*1

LCD Type

IPS

User Interface

6Pin_2.0mm

Viewing Angle

85°/85°/85°/85°

Operating Voltage

9~36V

Color

16.7M

Operating Temperature

-20℃~70℃

Active Area

49.00mm×73.40mm

Storage Temperature

-30℃~80℃

LED Lifetime

>30,000 h

Conformal Coating

Yes

Brightness

200nit

Operating Humidity

10%~90%RH, typical value of 60% RH



Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Индустриальный класс
Диагональ [Дисплей]
3.5"
Разрешение [Дисплей]
320×480
Срок жизни [Дисплей]
≥ 30 000ч
Яркость [Дисплей]
200 nit
Защитное покрытие [Основные параметры]
Есть
Установочные размеры, мм [Размеры]
64.4×95.0
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) [Дисплей]
49.00×73.40
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
RTP
Структура [Сенсорные параметры]
Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Срок жизни LED [Сенсорные параметры]
Более 1 000 000 касаний
Напряжение питания, В [Напряжение и ток]
9~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочая температура [Рабочая среда]
-20℃~70℃ (5V @ 60% RH)
Температура хранения [Рабочая среда]
-30℃~80℃
Рабочая влажность [Рабочая среда]
10%~90%RH, тип. 60% RH
LCM интерфейс [Интерфейс]
FPC40_0.5mm, RGB interface
RTP интерфейс [Интерфейс]
FPC4 1.0 мм
Скорость передачи данных [Интерфейс]
3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение [Интерфейс]
Выход 1: -5.0~-3.0В. Выход 0: 3~5.0В
Входное напряжение (RXD) [Интерфейс]
Вход 1: -15~ -5.0В. Вход 0: 5~15.0В
Входной интерфейс [Интерфейс]
UART2: RS232 UART4: RS485 (Only available after OS configuration)
Пользовательский интерфейс [Интерфейс]
6Pin_2.0mm
Flash память [Память]
16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем [Интерфейс]
6Pin_2.0mm
Формат данных [Интерфейс]
UART2: RS232 UART4: RS485 (Only available after OS configuration)
Номинальная мощность [Электрические характеристики]
<5W
PGT05 интерфейс [Интерфейс]
Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта к
ASIC T5L [Информация об ASIC]
T5L0
T5L0 ASIC [Информация об ASIC]
DWIN independently developed, mass production in 2020. Dual 8051 cores, GUI and application run on separate 8051 cores.
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2025-04-24
Гарантия
1 год
Страна бренда
Китай
