DWIN
Артикул: DMG32240S035 _ 03WTC

Описание товара:

  • DMG32240S035_03W DWIN T5L2 UART HMI 3.5" TN ЖК-дисплей для суровых условий эксплуатации.
  • Основано на T5L1, работает под управлением системы DGUS II, для применения в суровых условиях на открытом воздухе.
  • 3.5 дюйма, разрешение 320*240 пикселей, 16,7 млн цветов, TN-TFT-LCD, нормальный угол обзора.
  • CTP/RTP с защитой от ультрафиолета и функцией AG.
  • Способен работать в сверхшироком диапазоне температур от -40 до 85 ℃ с конформным покрытием.
  • Поддержка связи RS232 и RS485.
  • Структура G+G с поверхностным покрытием из закаленного стекла.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Применение в суровых условиях
Диагональ
3.5"
Разрешение
320×240
Артикул
DMG32240S035 _ 03WTC
Тип Touch-панели
CTP
Яркость
250 nit
Твердость поверхности
6H
Светопропускание
Более 90%
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

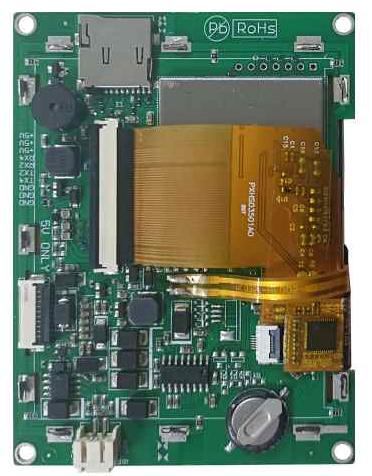

DWIN T5L2 UART HMI 3.5" TN ЖК-дисплей для суровых условий эксплуатации
DMG32240S035_03W

S035

ASIC Information

T5L1 ASIC Mass production in 2019, 512KBytes used to store the user database,  1MBytes Nor Flash on the chip. Developed by DWIN.
Rewrite cycle: over 100,000 times

Display

Color 24bitcolor8R8G8B
LCD Type TN-TFT-LCD
Viewing Angle Wide viewing angle, 70°/70°/50°/70° (L/R/U/D)
Display Area(A.A) 70.1mm (W)×52.6mm (H)
Resolution 320x240
Backlight LED
Brightness DMG32240S035_03WTR: 250nit
DMG32240S035_03WTC: 250nit
DMG32240S035_03WN: 300nit

Reliability test

Working Temperature -40℃~85℃ (5V @ 60% RH)
Storage Temperature -40℃~85℃
Working Humidity 10%~90%RH, typical value of 60% RH
Conformal coating Yes
Anti-UV (TP) Yes
Aging Test 72 hours high temperature charged aging at 50℃

Voltage & Current

Power Voltage 4.5~5.5V
Operation Current 5V @ 25℃, max backlight, 180mA
5V @ 25℃, backlight off, 100mA
5V @ -40℃, max backlight, 1100mA±20%
5V @ -40℃, backlight off, 1000mA±20%

Interface Parameters

LCM interface FPC54_0.5mm, RGB interface
CTP interface FPC6_0.5mm, IIC interface
Baudrate 3150~3225600bps
Output Voltage Output 1, -13.2V
Output 0, 13.2V
Input Voltage
(RXD)
Input 1, -13.2V
Input 0, 13.2V
Interface UART2: RS232
UART4: RS232(Only available after OS configuration)
UART5: RS485(Only available after OS configuration)
User Interface 10Pin_1.0mm (RS232)
2Pin_2.0mm (RS485)
RS485 Interface 2Pin_ 2.0mm horizontal socket: For RS485 communication
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer. Power: <1W
RTC Super-capacitor for power supply. Accuracy: ±20ppm @25℃. It can work
normally for 7 days after power failure
PGT05  When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
SD Card Interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s

Peripheral

DMG32240S035_03WTR Rapacitive touch screen, Buzzer,
DMG32240S035_03WTR Capacitive touchscreen, Buzzer
DMG32240S035_03WN Touch touchscreen, Buzzer

Application

1 (3)
1 (4)



Характеристики

Основные параметры
Степень применения Применение в суровых условиях
Дисплей
Диагональ 3.5"
Разрешение 320×240
Яркость 250 nit
Сенсорные параметры
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Прочие
Артикул DMG32240S035 _ 03WTC
