DWIN
Артикул: DMG10600Y070_05NR

Описание товара:

  • DMG10600Y070_05NR DWIN T5L0 UART 7" IPS ЖК-дисплей класса красоты.
  • Основано на T5L0, системе набора команд TA.
  • 7.0-дюймовый, разрешение 1024*600 пикселей, 262 тыс. цветов.
  • IPS-TFT-LCD, резистивный сенсорный экран.
  • 16 Мбайт без Flash-памяти для шрифтов, изображений и аудиофайлов.
  • >10000 часов (время снижения яркости до 50% при условии непрерывной работы с максимальной яркостью.

Характеристики:
Степень применения
Класс красоты
Диагональ
7.0"
Разрешение
1024×600
Срок жизни
≥ 10 000ч
Размеры (ШxВxГ), мм
190.6×105.4×16.1
Вес нетто
260
Периферия
DMG10600Y070_05NR Resistive touch screen, buzzer
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L0 UART 7" IPS ЖК-дисплей класса красоты
DMG10600Y070_05NR

Beauty specification

ASIC Information

T5L0 ASIC Mass production in 2019, 1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Developed by DWIN.
Rewrite cycle: over 100,000 times

Display

Color 262K colors
LCD Type IPS-TFT-LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area(A.A) 154.21mm (W)×85.92mm (H)
Resolution 1024*600
Backlight LED
Brightness 100nit

Voltage & Current

Power Voltage 6~36V
Operation Current VCC = +12V, Backlight on, 220mA
VCC = +12V, Backlight off, 70mA

Reliability Test

Working Temperature -20~60℃
Storage Temperature -30~80℃
Working Humidity 10%~90%RH
Conformal coating None

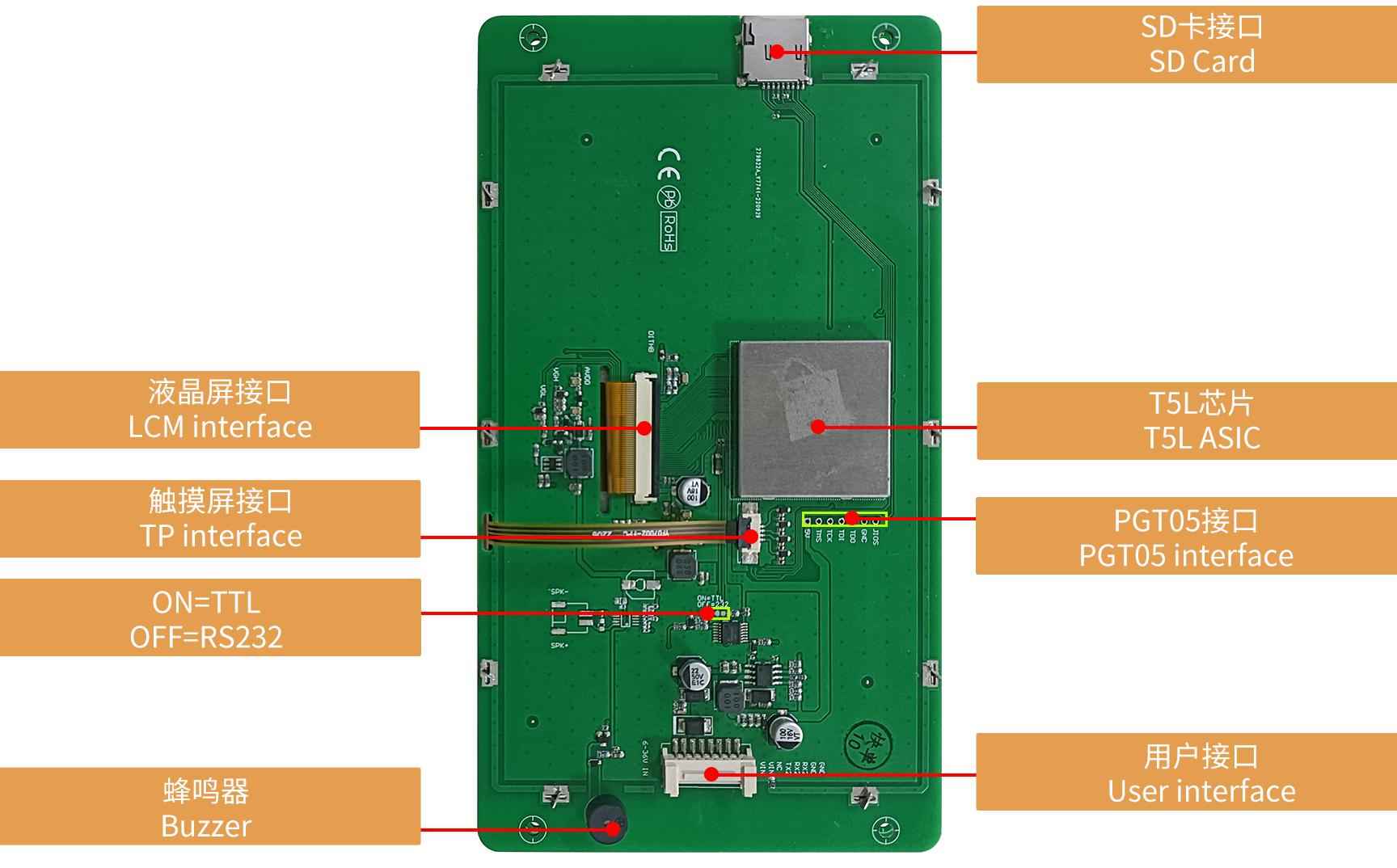

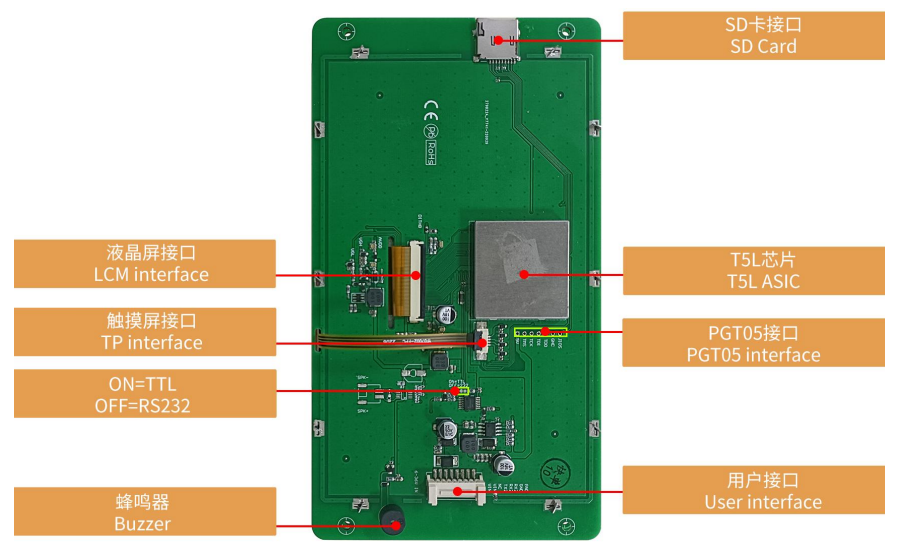

Interface

LCM interface FPC50_0.5mm, RGB interface
Baudrate 3150~3225600bps
Output Voltage Output 1, Iout = -4mA; 4.78~5.0 V
Output 0, Iout =4mA; 0.4V
Input Voltage
(RXD)
Input 1, 2.5~5.0V
Input 0, 1.0V
Interface UART2: ON=TTL/CMOS; OFF=RS232(Defaulted RS232)
User Interface 8Pin_2.0mm socket
PGT05  When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
SD Interface FAT32, download files by SD interface can be displayed in statistics, Download rate: 4Mb/s
Flash 16MBytes NOR Flash, for fonts, pictures and audio files, Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer, Power: <1W

Peripheral

DMG10600Y070_05NR Resistive touch screen, buzzer

Application

Схема применения косметического продукта



Характеристики

Основные параметры
Степень применения Класс красоты
Дисплей
Диагональ 7.0"
Разрешение 1024×600
Срок жизни ≥ 10 000ч
Цветность 262K (262144) 18-bit 6R6G6B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, , 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.) 154.21×85.92
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 190.6×105.4×16.1
Вес нетто 260
Пользовательский интерфейс и периферия
Периферия DMG10600Y070_05NR Resistive touch screen, buzzer
Напряжение и ток
Напряжение питания, В 6~36В, тип. 12V
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12V, Backlight on, 220mA VCC = +12V, Backlight off, 70mA
Рабочая среда
Рабочая температура -20...60℃
Температура хранения -30...80℃
Рабочая влажность 10...90% RH
Интерфейс
LCM интерфейс FPC50 0.5mm, RGB interface
RTP интерфейс Интерфейс FCC 4Pin_1.0mm
Скорость передачи данных 3150~3225600 bps
Выходное напряжение Output 1: Iout = -4mA; 4.78~5.0 V. Output 0: Iout =4mA; 0.4V
Входное напряжение (RXD) Input 1: 2.5~5.0V. Input 0: 1.0V
Входной интерфейс UART2: ON=TTL/CMOS; OFF=RS232(Defaulted RS232)
Пользовательский интерфейс 8Pin_2.0mm socket
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
Разъем 8Pin_2.0mm
PGT05 интерфейс В случае случайного сбоя продукта вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние.
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-10-17
Datasheet
Вес и габариты
Высота (мм) 16.1
Ширина (мм) 105.4
Вес (грамм) 260
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG10600Y070_05NR.pdf Datasheet , 3.49 МБ
