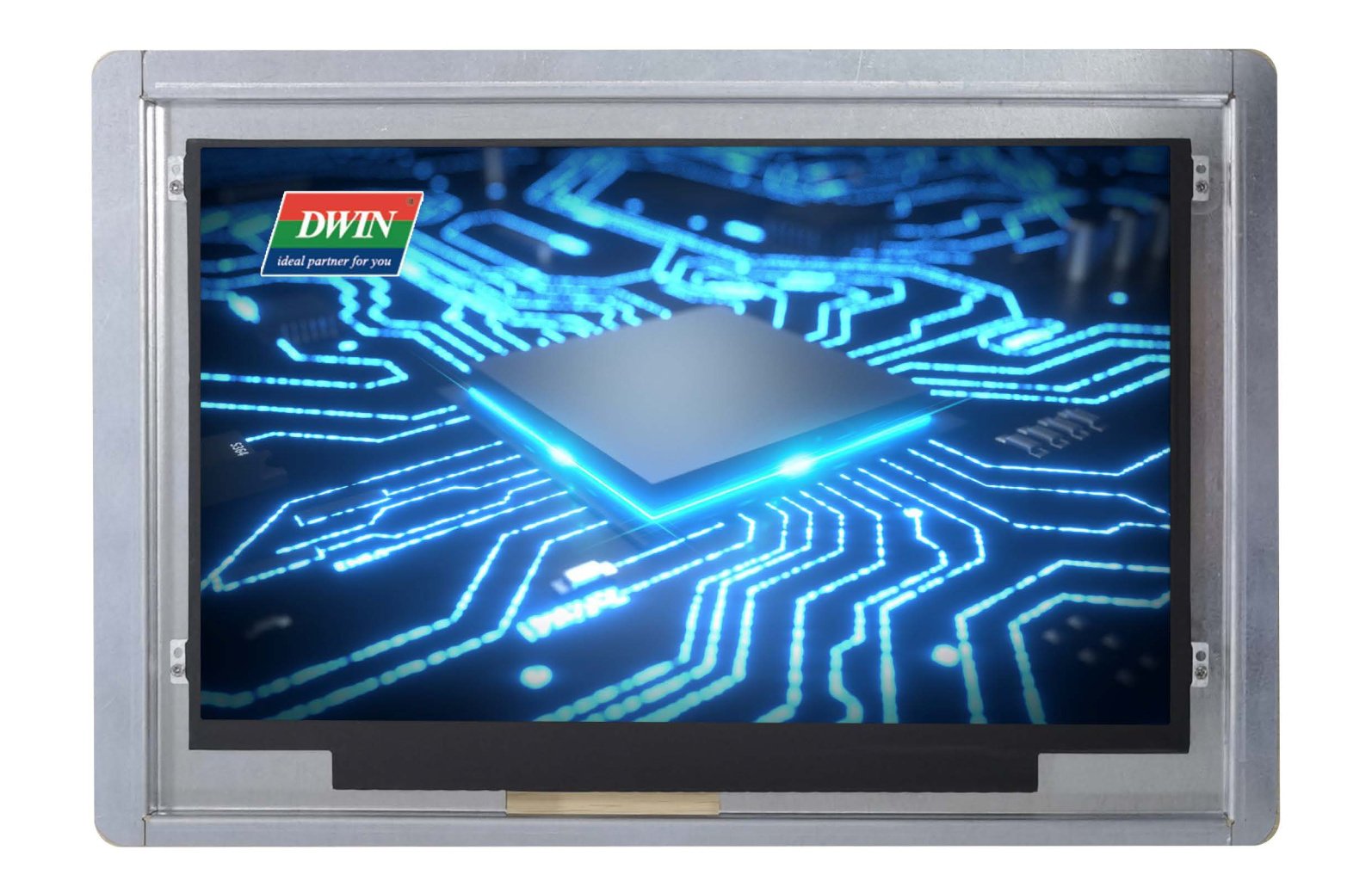

DMG19108C116_03W DWIN T5L2 UART HMI 11.6" IPS ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

11.6"

3D-данные [3D-данные]

9359

Разрешение [Дисплей]

1920×1080

Срок жизни [Дисплей]

≥ 10 000ч

Установочные размеры, мм [Размеры]

291.2(+0.3)×185.9(+0.3)

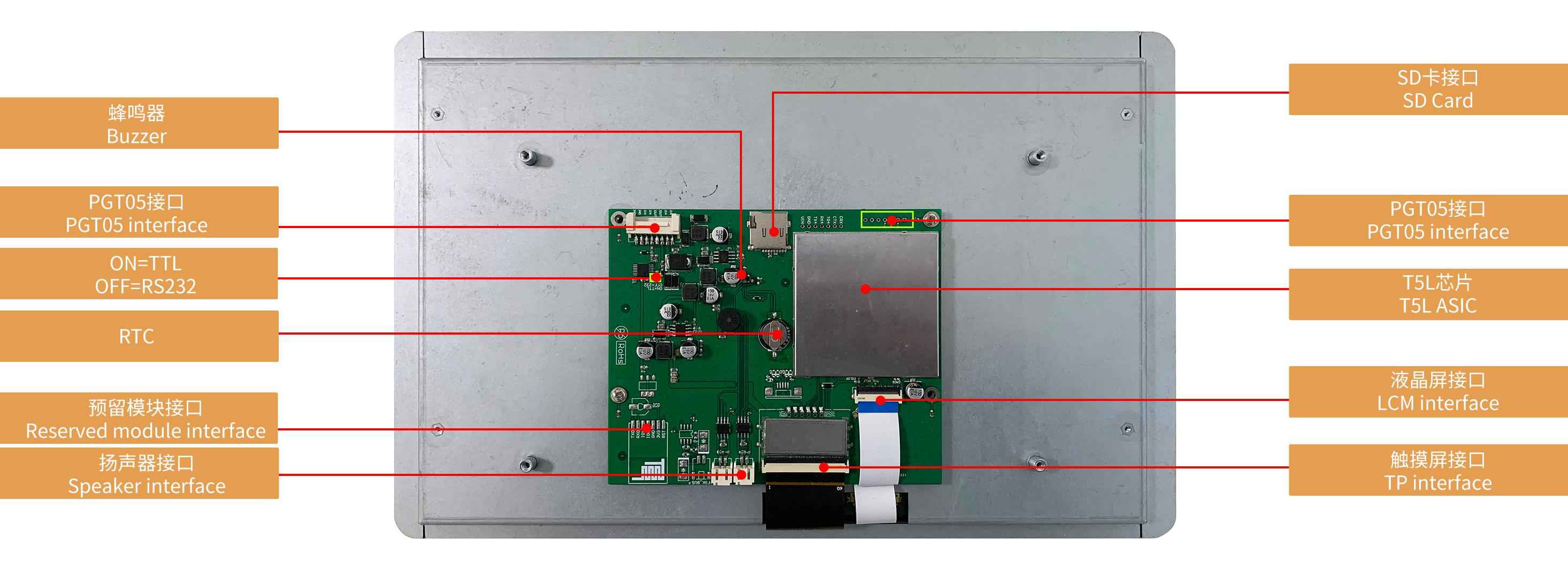

Периферия [Пользовательский интерфейс и периферия]

_03WTC Емкостная сенсорная панель, встроенный зуммер, встроенный RTC, двухканальный стереодинамик, модуль WIFI 10 / _03WTR Резистивная сенсорная панель, встроенный зуммер, встроенный RTC, двухканальный стереодинамик, модуль WIFI 10 / _03WN Встроенный зуммер, встроенный RTC, двухканальный стереодинамик, модуль WIFI 10

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC 180nit / WTR 160nit / WN 200nit

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)

Область отображения (Active Area, A.A.) [Дисплей]

257.32×145.18

Область просмотра (View Area, V.A.) [Дисплей]

256.32×144.18

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

12~36

Напряжение питания, тип. [Напряжение и ток]

12V

Рабочий ток [Напряжение и ток]

VCC = +12В, подсветка включена, 430 мА. VCC = +12В, выкл.,180 мА

Рабочая температура [Рабочая среда]

-10~60℃

Температура хранения [Рабочая среда]

-20~60℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC30 0.5mm, eDP interface

RTP интерфейс [Интерфейс]

FPC5_1.0 мм

CTP интерфейс [Интерфейс]

6Pin_1.0mm, интерфейс IIC

Скорость передачи данных [Интерфейс]

5400~11,0592Мбит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout =-4 мА; 4.78-5В. Выход 0: Iвых = 0.4 мА

Входное напряжение (RXD) [Интерфейс]

Вход 1: 2.5-5В. Вход 0: 1.0 мА

Входной интерфейс [Интерфейс]

UART2:ON=TTL/CMOS; OFF=RS232

Пользовательский интерфейс [Интерфейс]

8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с UART2:ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232

Flash память [Память]

512MB NAND Flash для шрифтов, изображений и аудиофайлов.Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Двухканальный стерео зуммер: 2 контакта_2.0 мм * 2

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

8Pin_2.0mm

Формат данных [Интерфейс]

N81

Номинальная мощность [Электрические характеристики]

<10W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновленияUSB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние

Видео [Видео]

https://cdn.globalso.com/dwin-global/style/global/video/DMG19108C116_03W.mp4

ASIC T5L [Информация об ASIC]

T5L2

T5L2 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-03-15

Гарантия

1 год

Страна бренда

Китай

• DMG19108C116_03WTC.pdf — Размер 2995.5Кб

• DMG19108C116_03WTR.pdf — Размер 2716.6Кб

• DMG19108C116_03WN.pdf — Размер 2825.7Кб
