DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
( 0 отзывов)
Артикул:
DMG10600C101_15WTR
6 925.94 ₽
Наличие: 9 шт
шт
Задать вопрос
Узнать о снижении цены В план покупок

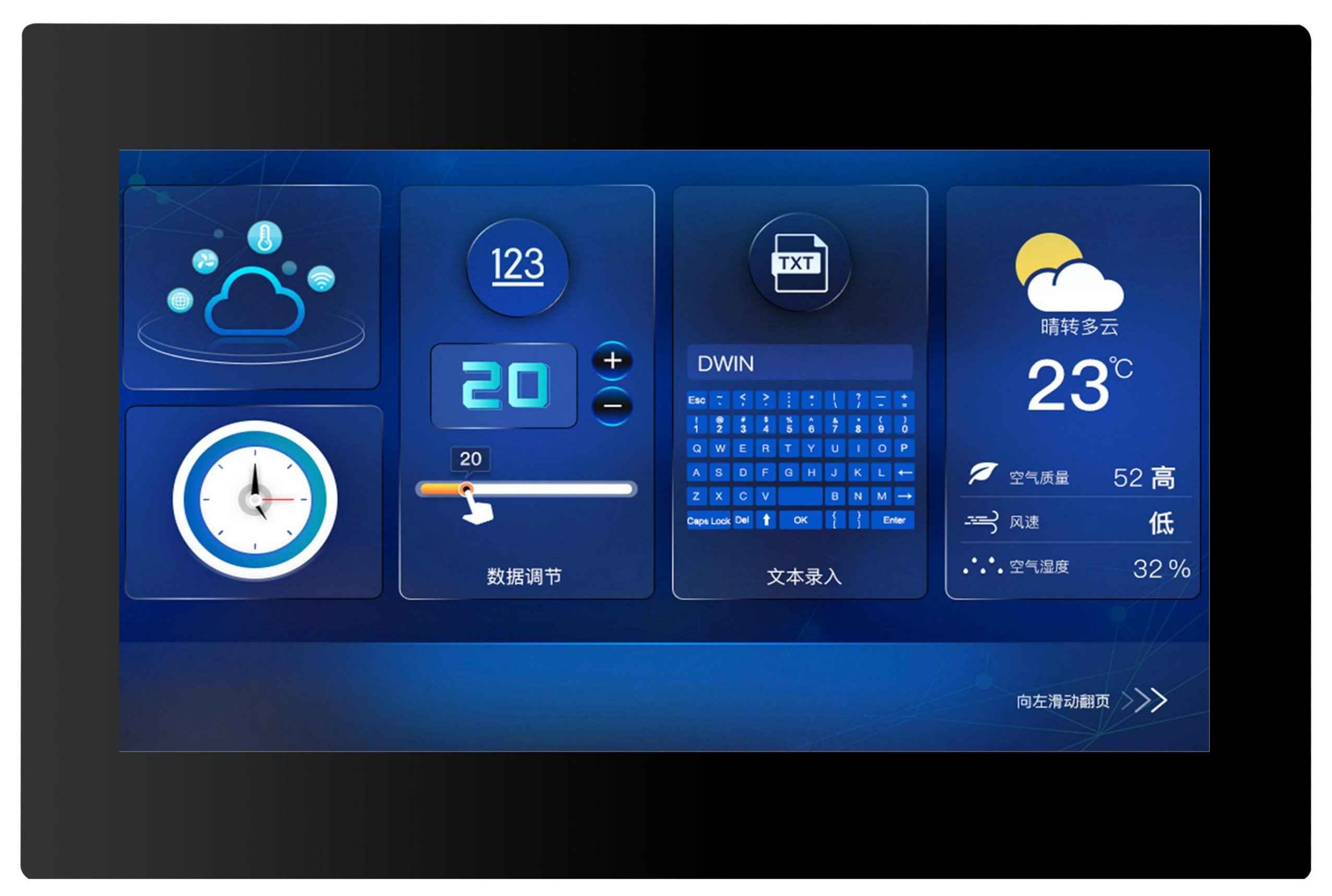

DMG10600C101_15WTR DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью

  • На основе собственной разработки T5L2 ASIC, 16.7М Цвет, 24 бита, 1024*600 Пикселей;
  • Резистивный сенсорный экран;

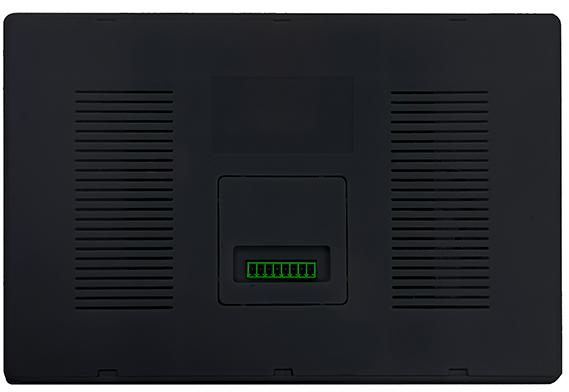

  • Интерфейс RS232&RS485,8Pin-код3.81мм сокет;

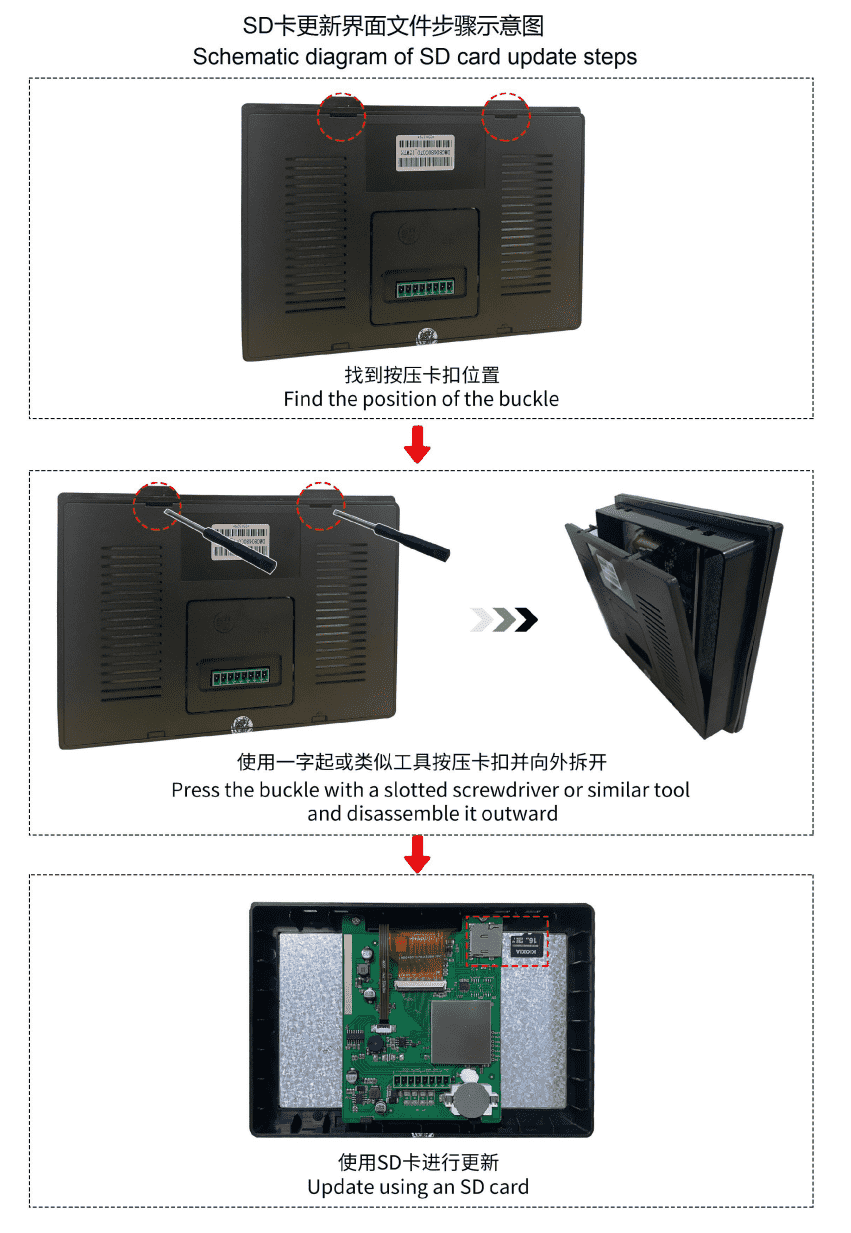

  • Загрузка через SD-карту или последовательный порт on-line;
  • Простая в использовании разработка графических интерфейсов DWIN DGUS V7.6, не требующая навыков программирования;
  • Двойная система разработки: DGUS II/ TA (набор инструкций);
  • ТВ экран с углом обзора: 70/70/40/30 (L/R/U/D);
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

DWIN T5L2 UART HMI 10.1" TV-TN ЖК-дисплей коммерческого класса с сенсорной резистивной панелью
DMG10600C101_15WTR

ASIC T5L2 10.1 дюймов, 1024xRGBx600, 24bit цвета, IPS экран, резистивный сенсорный экран, широкий угол обзора. Коммерческий смарт-экран, стандартный набор инструкций (TA) /система DGUSⅡ, экономичный экран.


ASIC Information

T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database.
Rewrite cycle: over 100,000 times

Display

Color 16.7M(16777216) colors
LCD Type TV-TN, TFT LCD
Viewing Angle TV viewing angle, 70°/70°/40°/30°(L/R/U/D)
Display Area(A.A) 223.2mm (W)×125.8mm (H)
Resolution 1024x600
Backlight LED
Brightness DMG10600C101_15WTR: 235nit

Touch parameters

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch

Voltage & Current

Power Voltage 6~36V, typical value of 12V
Operation Current VCC = +12V, Backlight on,250mA
VCC = +12V, Backlight off,90mA

Reliability Test

Working Temperature -10~60℃
Storage Temperature -20~70℃
Working Humidity 10%~90%RH,typical value of 60% RH

Interface

LCM interface FPC50_0.5mm, RGB interface
RTP interface 4Pin_1.0mm interface
UART2,UART4
Baud Rate 3150~3225600bps
Output Voltage Output 1, Iout = -5.0~-3.0 V
  Output 0, Iout =3.0~5.0 V
Input Voltage
(RXD)
Input 1, Iin = -15.0~-5.0V
  Input 0, Iin = 5.0~15.0V
UART5
Baud Rate 3150~921600bps
Output Voltage Output 1, Iout = 2.5~5 V
Output 0, Iout =-0.5~-2.5 V
Input Voltage
(RXD)
Input 1, Iin = 0~2.5V
  Input 0, Iin = -2.5~-0.2V
Interface UART2:RS232, N81
UART4:RS232, N81/E81/O81/N82 4 modes (OS configuration)
UART5:RS485, N81/E81/O81/N82 4 modes (OS configuration)
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times.
Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes
NAND Flash
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and make the product return to normal.

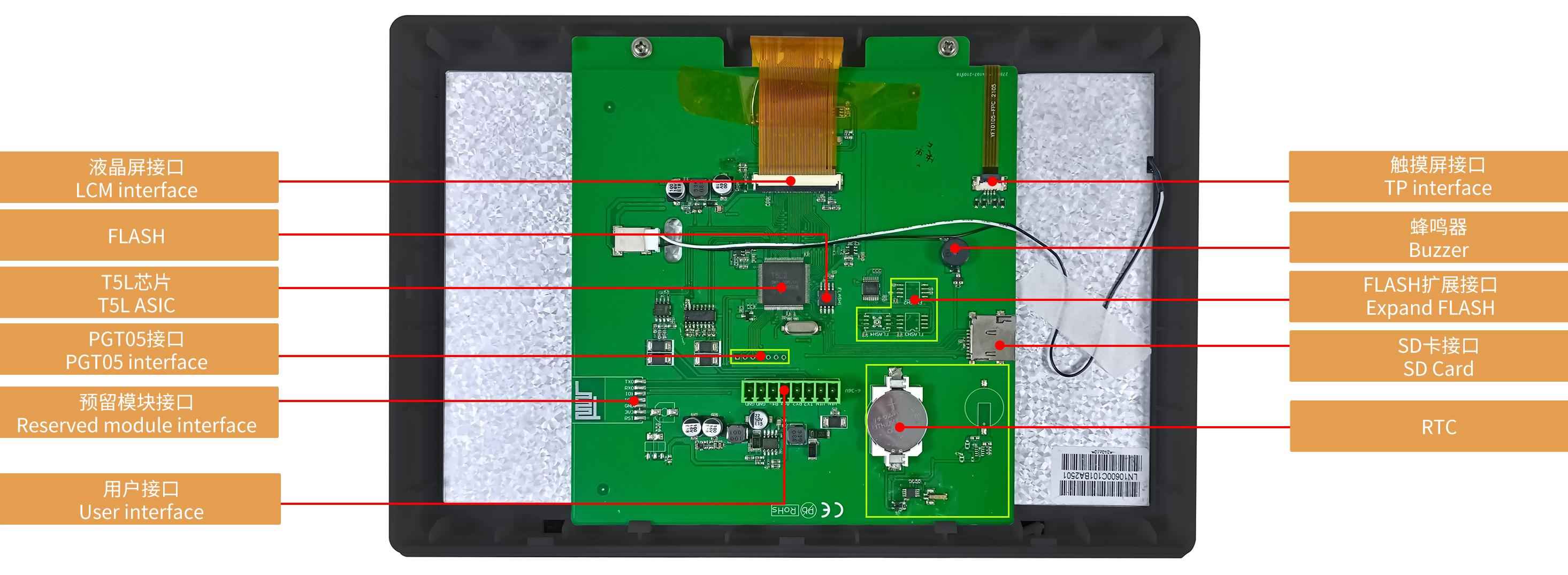

Peripheral

DMG10600C101_15WTR Resistive touchscreen,RTC,Buzzer, With shell

Application

Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.


Степень применения [Основные параметры]
Коммерческий класс
Диагональ [Дисплей]
10.1"
3D-данные [3D-данные]
9367
Разрешение [Дисплей]
1024×600
Срок жизни [Дисплей]
≥ 20 000ч
Яркость [Дисплей]
250 nit
Размеры (ШxВxГ), мм [Размеры]
264.1x178.0x21.0

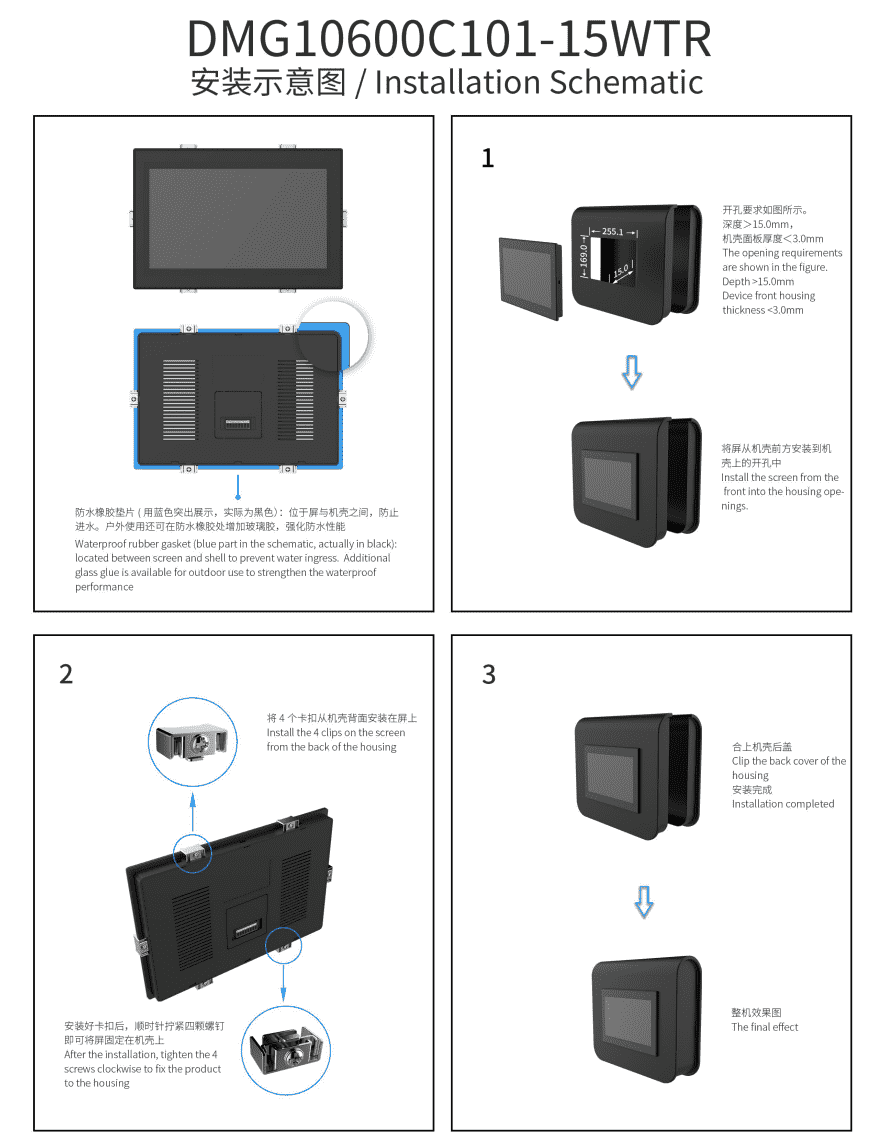

Установочные размеры, мм [Размеры]
254.1x168.0
Периферия [Пользовательский интерфейс и периферия]
DMG10600C101_15WTR Резистивный сенсорный экран, RTC, зуммер, в корпусе
Цветность [Дисплей]
16.7M (16777216) 24bit 8R8G8B
Тип ЖК-дисплея [Дисплей]
IPS, TFT LCD
Угол обзора(V.A.) [Дисплей]
Широкий угол обзора, 85°/85°/85°/85°(L/R/U/D)
Область отображения (Active Area, A.A.) [Дисплей]
223.2×125.8
Подсветка [Дисплей]
LED
Тип Touch [Сенсорные параметры]
RTP (резистивная сенсорная панель)
Структура [Сенсорные параметры]
Пленка ITO + стекло ITO
Сенсорный режим [Сенсорные параметры]
Поддержка точки касания и перетаскивания
Твердость поверхности [Сенсорные параметры]
3H
Светопропускание [Сенсорные параметры]
Более 80%
Напряжение питания, В [Напряжение и ток]
6~36
Напряжение питания, тип. [Напряжение и ток]
12V
Рабочий ток [Напряжение и ток]
VCC = +12В, подсветка включена, 250 мА. VCC = +12В, выкл.,90 мА
Рабочая температура [Рабочая среда]
-10~60℃
Температура хранения [Рабочая среда]
-20~70℃
Рабочая влажность [Рабочая среда]
10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
LCM интерфейс [Интерфейс]
FCC50_0.5mm, интерфейс RGB
RTP интерфейс [Интерфейс]
4Pin_1.0mm
Скорость передачи данных [Интерфейс]
(RXD) 3150~3225600 бит/с. (UART4) 3150~921600 бит/с
Выходное напряжение [Интерфейс]
(RXD) Выход 1: Iout = 2.5~5В. Выход 0: Iвых = 3.0~5.0В. (UART4) Выход 1: Iвых = 2.5~5В. Выход 0: Iвых =-0.5~ -2.5В
Входное напряжение (RXD) [Интерфейс]
(RXD) Вход 1: Iin = -15.0~ -5.0В. Вход 0: Iin = 5.0~15.0В. (UART4) Вход 1: Iin = 0~2.5В. Вход 0: Iin = -2.5~ -0.2В
Входной интерфейс [Интерфейс]
UART2: RS232, N81. UART4: RS485, N81/E81/O81/N82 4 режима (конфигурация ОС)
Пользовательский интерфейс [Интерфейс]
Гнездо 8Pin_2.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Flash расширение [Память]
Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ Флэш-память NAND
Flash память [Память]
16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Зуммер [Интерфейс]
Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot [Интерфейс]
FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс [Интерфейс]
UART2: RS232, N81. UART4:RS232, N81/E81/O81/N82 4 modes (OS configuration)UART5:RS485, N81/E81/O81/N82 4 modes (OS configuration)
RTC (Super-capacitor) [Интерфейс]
Источник питания от кнопочной батареи. Точность 20 ppm при 20 град.
Разъем [Интерфейс]
8Pin3.81mm
Формат данных [Интерфейс]
UART2: N81. UART4: N81/E81/O81/N82 4 режима (конфигурация ОС)
Номинальная мощность [Электрические характеристики]
<5W
Зарезервированный интерфейс модуля [Интерфейс]
Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс [Интерфейс]
Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние.
Видео [Видео]
https://cdn.globalso.com/dwin-global/style/global/video/DMG10600C101_15WTR.mp4
В наличии
Да
ASIC T5L [Информация об ASIC]
T5L2
T5L2 ASIC [Информация об ASIC]
Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet [Datasheet]
Загрузить
Версия Datasheet [Datasheet]
2022-09-07
Гарантия
1 год
Страна бренда
Китай
