DWIN
Артикул: DMG12720T050_06WTC

Описание товара:

DMG12720T050_06WTC

ASIC T5L2 IPS-TFT-LCD 5.0 дюйм, разрешение 1280*720 пикселей, 16.7М цветов, широкий угол обзора, емкостный сенсорный экран Incell, промышленный класс

  • Емкостный сенсорный экран Incell.
  • Срок службы подсветки: >10000 часов (время затухания яркости до 50% при условии непрерывной работы с максимальной яркостью).
  • Регулировка яркости: : 280nit, 0 ~ 100 градусов (при настройке яркости на 1% ~ 30% от максимальной яркости может возникать мерцание, и его не рекомендуется использовать в этом диапазоне).
  • Основан на DWIN T5L2, работает под управлением системы DGUS II.
  • Используйте разработку программного обеспечения DWIN DGUS II V7.6GUIs.

Характеристики:
Степень применения
Индустриальный класс
Диагональ
5.0"
Разрешение
1280×720
Срок жизни
≥ 10 000ч
Яркость
Размеры (ШxВxГ), мм
119.2×67.2×5.5
Периферия
DMG12720Т050-06WTC Емкость Сенсорная панель INCELL, Зуммер
Цветность
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

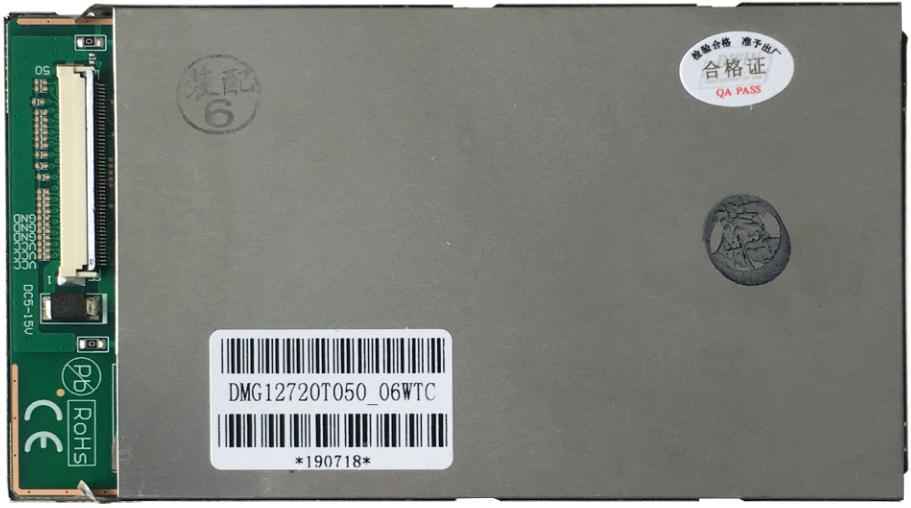

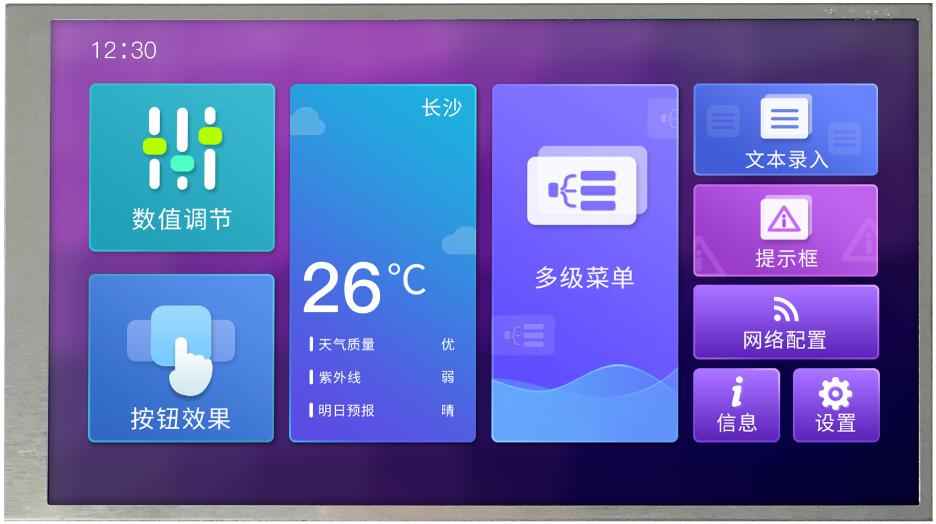

DWIN T5L2 UART HMI 5" INCELL IPS-TFT промышленного класса
DMG12720T050_06WTC

ASIC T5L2 IPS-TFT-LCD 5.0 дюйма, разрешение 1280*720 пикселей, 16.7 млн цветов, широкий угол обзора, емкостный сенсорный экран Incell, промышленный класс. Основан на DWIN T5L2, работает под управлением системы DGUS II

DMG12720T050_06WTC
ASP

Application

app b

Function working principle PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Дисплей
Диагональ 5.0"
Разрешение 1280×720
Срок жизни ≥ 10 000ч
Яркость 280 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея IPS, TFT LCD Другие товары
Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.) 110.40×62.10
Область просмотра (View Area, V.A.) 111.4×63.1
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 119.2×67.2×5.5
Пользовательский интерфейс и периферия
Периферия DMG12720Т050-06WTC Емкость Сенсорная панель INCELL, Зуммер
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Структура INCELL
Сенсорный режим Точка опоры коснитесь и перетащите
Светопропускание Более 95%
Напряжение и ток
Напряжение питания, В 8~15
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена: 200 мА. VCC = +12В, выкл.: 90 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FPC40 0.5mm, MIPI interface
CTP интерфейс INCELL LCM interface: FPC40_0.5mm, MIPI
INCELL LCM интерфейс Есть
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс ТТЛ/КМОП, N81

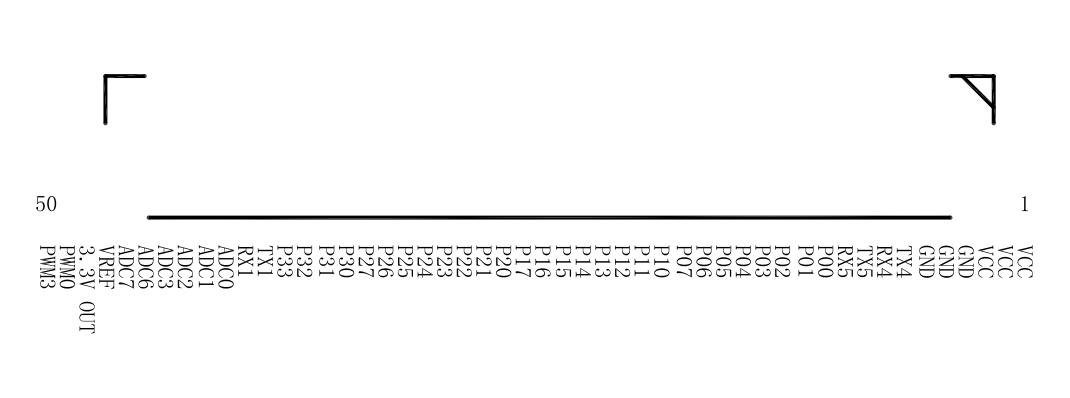

Пользовательский интерфейс FCC50_0,5 мм (см. определения в приложении: таблица 1)
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс TTL/CMOS, N81
Разъем FCC50_0.5 mm
Формат данных N81
Память
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L2
T5L2 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2021-11-04
Datasheet
Вес и габариты
Высота (мм) 5.5
Ширина (мм) 67.2
Вес (грамм) 70
Прочие
Гарантия 1 год
Страна бренда Китай

C этим товаром искали

Похожие товары (8)

Такого товара не существует

Файлы

DMG12720T050_06WTC.pdf Datasheet , 1.54 МБ
