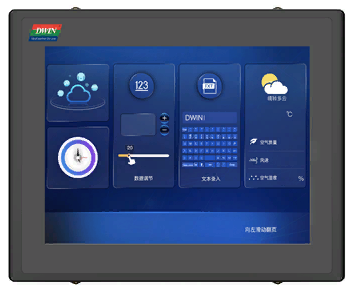

DMG10768T097_15W DWIN T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса

DMG10768T097_15W DWIN T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса

Описание товара:

DMG10768T097_15W

ASIC TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, со встроенным динамиком, встроенным RTC, с конформным покрытием, с корпусом, промышленного класса

Угол обзора TN, со встроенным динамиком и встроенным RTC.
Конформное покрытие с оболочкой, уровень защиты IP65 (Front).
Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления.
USB-модуль: загрузка файлов с USB-флэш-диска.
Основан на T5L2, работает под управлением системы DGUS II.
Разъем 6Pin_3.81mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с.

Описание товара

DWIN T5L2 UART HMI 9.7" TN-TFT ЖК-дисплей промышленного класса
DMG10768T097_15W

ASIC TN-TFT-LCD 9.7 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, нормальный угол обзора, со встроенным динамиком, встроенный RTC, с конформным покрытием уровень защиты IP65 (Front), в корпусе, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

DMG10768T097_15WTR

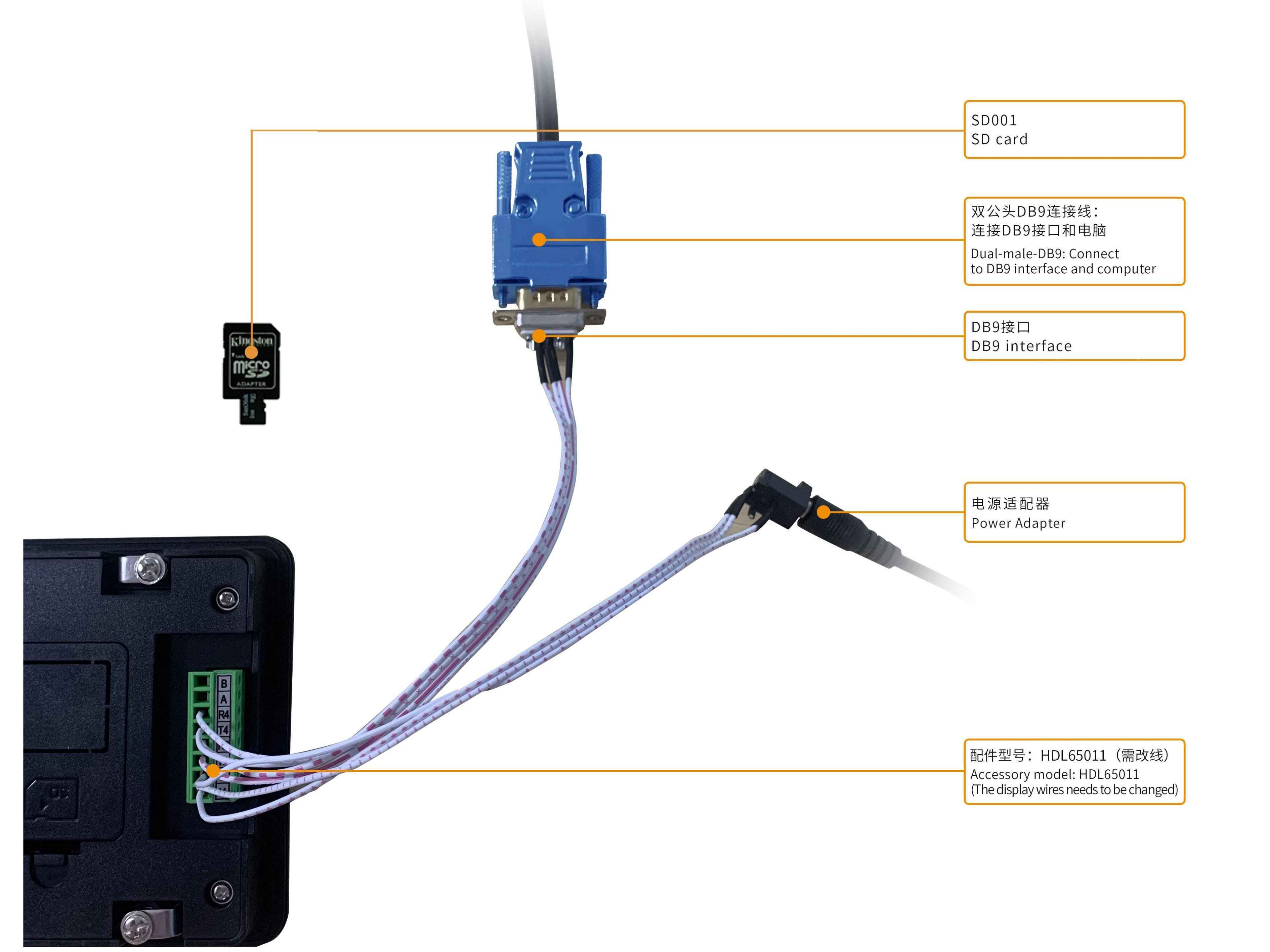

Аксессуары

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
Уровень защиты IP65	IP65 (Front)
Дисплей
Диагональ	9.7"
Разрешение	1024×768
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	196.6×147.5
Область просмотра (View Area, V.A.)	197.2 ×148.1
Подсветка	LED
Яркость	250 nit

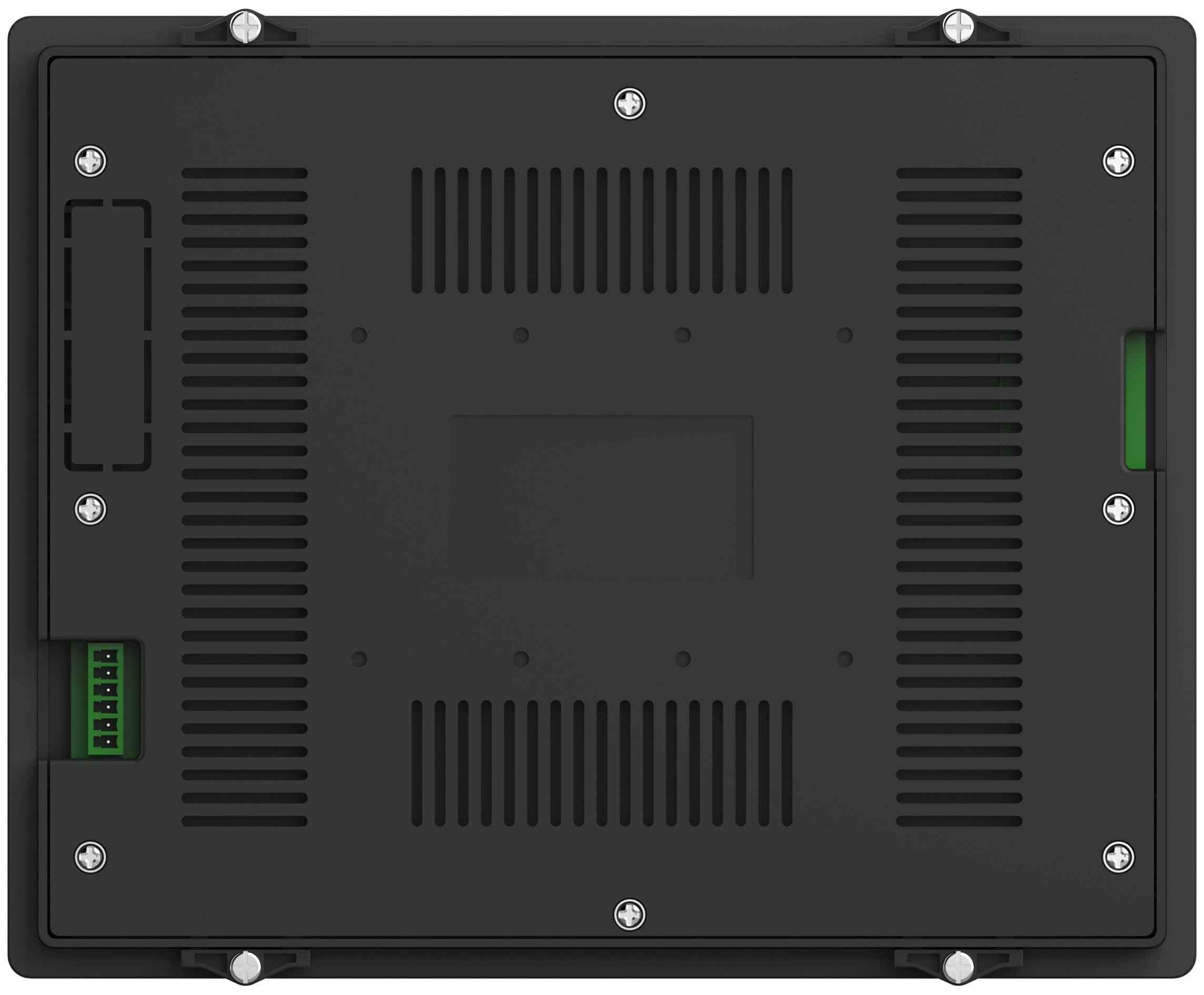

Размеры
Размеры (ШxВxГ), мм	257.0×208.0×24.0

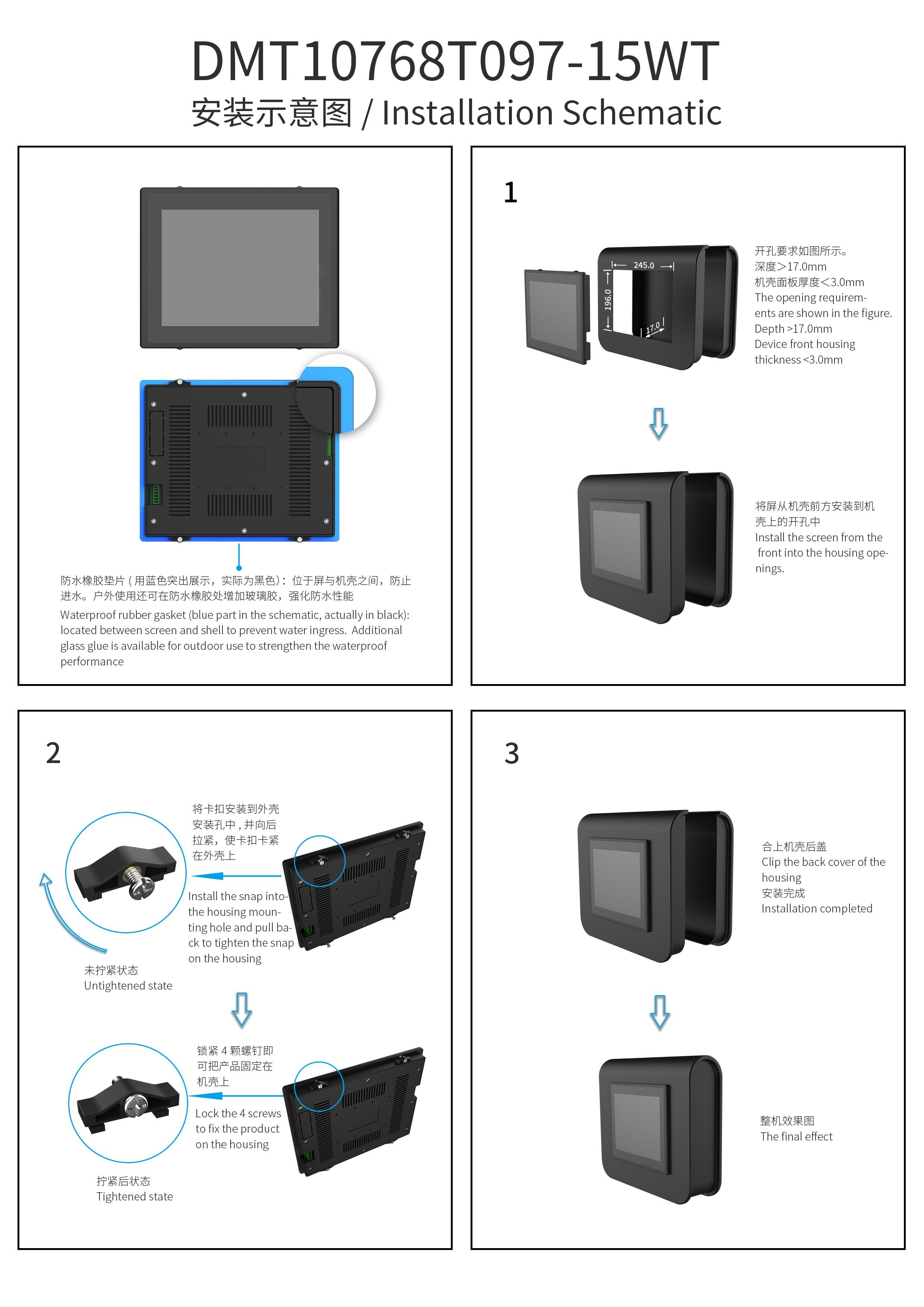

Установочные размеры, мм	211.5(+0.3)×167.3(+0.3)
Размеры (ШxВxГ), мм	257.0×208.0×24.0
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	RTP
Твердость поверхности	3H
Светопропускание	Более 80%
Напряжение и ток
Напряжение питания, В	9~36
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +12В, Максимальная подсветка: 420 мА. VCC = +12В, выкл.: 150 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

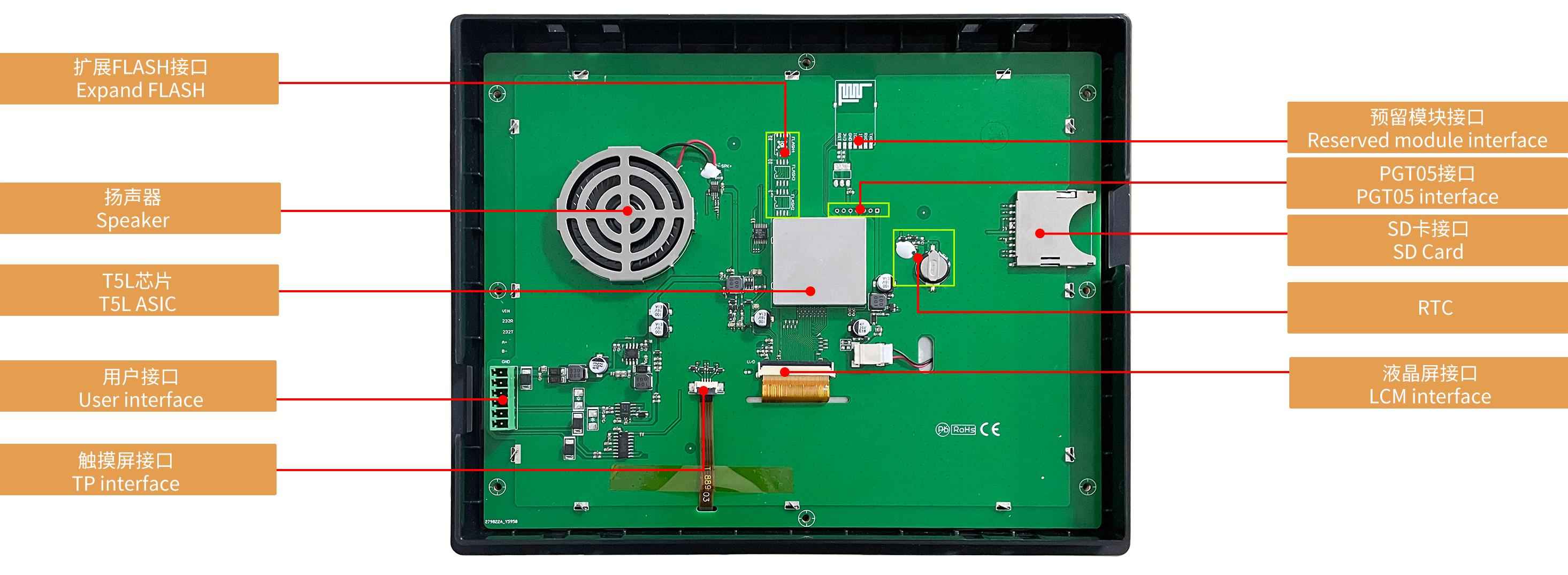

Интерфейс
CTP интерфейс	6Pin_0.5mm, интерфейс IIC
Скорость передачи данных	3150 ~ 3225600 бит/с, тип. 115200 бит/с.
Выходное напряжение	Output 1: 2.5~ 5.0В. Output 0: -0.5~ -2.5В
Входное напряжение (RXD)	Input 1: 0~ 2.5В. Input 0: -2.5~ -0.2В
Входной интерфейс	Режим определяется перемычкой: ВКЛ = 8N1, 3,3 В и 5 В TTL/CMOS;ВЫКЛ = 8N1, RS232
Пользовательский интерфейс	8Pin_2.0mm
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	Режим определяется перемычкой: ВКЛ. = 8N1, 3,3 В и 5 В TTL/CMOS; ВЫКЛ. = 8N1, RS232
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	6Pin_3.81mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Динамик	Бортовой динамик. Power: 2W
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-04-01
Datasheet
Вес и габариты
Высота (мм)	24
Ширина (мм)	208
Вес (грамм)	815
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768T097_15WTR
