DWIN

Описание товара:

Особенности:

● На базе T5L2, с системой DGUS II, для применения в суровых условиях на открытом воздухе.

●10,1-дюймовый, разрешение 1024*600 пикселей, 16,7 млн цветов, IPS-TFT-LCD, широкий угол обзора.

●  С защитой от ультрафиолета и функцией AG.

●  Способен работать в сверхшироком диапазоне температур от -40 до 85℃ с конформным покрытием.

●  Поддержка связи по протоколам RS232 и RS485.

Характеристики:
RTC (Super-capacitor)
DMG10600S101_03WN Нет сенсорной панели, зуммера,
Гарантия
1 год
Страна бренда
Китай
Страна производства
Китай
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

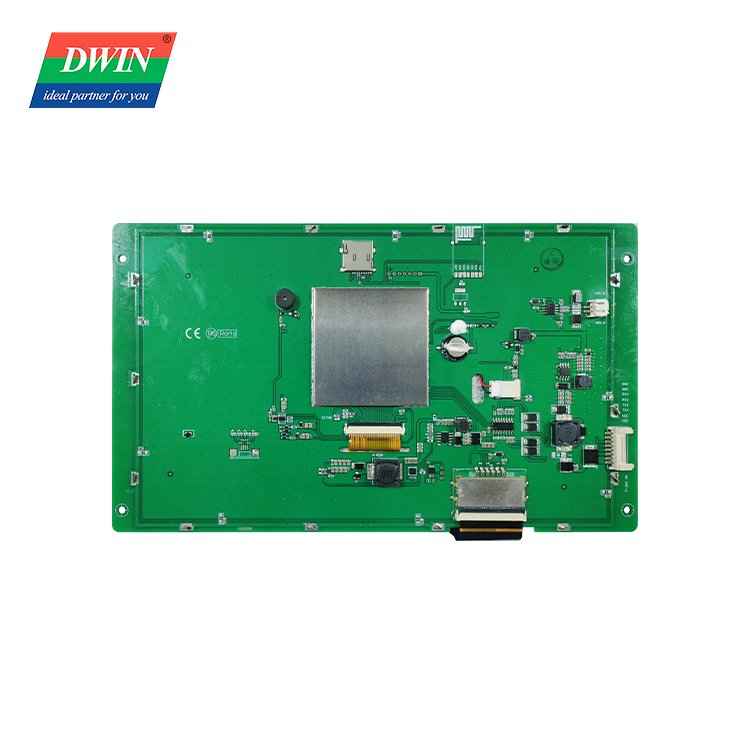

10.1 Inch Outdoor Severe Environment Screen DMG10600S101_03W(Harsh Environment)

国际站PCB模板
8pin配件1
ASIC
T5L2 ASIC Developed by DWIN. Mass production in 2019,1MBytes Nor Flash on the chip, 512KBytes used to store the user database. Rewrite cycle: over 100,000 times
Hardware and interface description
LCM interface FPC50_0.5mm, RGB interface
TP interface CTP: COB structure, IIC interface
RTP: 4Pin_1.0mm interface
User interface 8Pin_2.0mm socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 32 MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Expand Flash Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
RS485 interface 2Pin_ 2.0mm horizontal socket: For RS485 communication
Buzzer 3V passive buzzer. Power: <1W
RTC Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It can work normally for 7 days after power failure
SD  card interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module interface Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal
Display Parameters
LCD Type IPS,TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85°(L/R/U/D)
Resolution 1024×600 pixels (support 0°/90°/180°/270°)
Color 24-bit 8R8G8B
Active Area (A.A.) 222.72mm (W)×125.28mm (H)
Backlight Mode LED
Backlight Service Life >30000 hours (Time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness)
Brightness DMG10600S101_03WTC: 350nit
DMG10600S101_03WTR: 300nit
DMG10600S101_03WN: 400nit
Brightness Control 0~100 grade (When the brightness is adjusted to 1%~30% of the maximum brightness, flickering may occur and is not recommended to use in this range)
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time.
Touch Parameters
Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch

Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch
Serial Interface Parameters
Mode UART2: RS232
UART4: RS232(Only available after OS configuration)
UART5: RS485(Only available after OS configuration)
UART2,4
Voltage Level
Test Condition Min Typ Max Unit
Output 1 - -5.0 -3.0 V
Output 0 3.0 5.0 - V
Input 1 -15.0 -5.0 - V
Input 0 - 5.0 15.0 V
UART2,4
Baud Rate
3150~3225600bps, typical value of 115200bps
UART5
Voltage Level
Test Condition Min Typ Max Unit
Output 1 2.5 5.0 - V
Output 0 - -5.0 -2.5 V
Input 1 0 2.5 - V
Input 0 - -2.5 -0.2 V
UART5
Baud Rate
3150~921600bps, typical value of 115200bps
Data Format UART2: N81
UART4: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
UART5: N81/E81/O81/N82 ,4 modes (O Sconfiguration)
Interface Cable 8Pin_2.0mm (RS232)
2Pin_2.0mm (RS485)
Electrical specifications
Operating Voltage 12~36V, typical value of 12V
Operating Current 430mA 12V @ 25℃
1100mA 12V @ -40℃
Recommended power supply: 12V 1.5A DC
Operating environment
Operating Temperature -40℃~85℃ (12V @ 60% RH)
Storage Temperature -40℃~85℃
Operating Humidity 10%~90%RH, typical value of 60% RH
Anti-UV (TP) Yes
Conformal Coating Yes
Aging Test 72 hours high temperature charged aging at 50℃
Peripheral
DMG10600S101_03WTC Capacitive touch panel, buzzer,RTC
DMG10600S101_03WTR Resistive touch panel, buzzer,RTC
DMG10600S101_03WN No touch panel,buzzer,RTC
S

  • Previous:
  • Next:

  • Характеристики

    Интерфейс
    RTC (Super-capacitor) DMG10600S101_03WN Нет сенсорной панели, зуммера,
    Прочие
    Гарантия 1 год
    Страна бренда Китай
    Страна производства Китай
