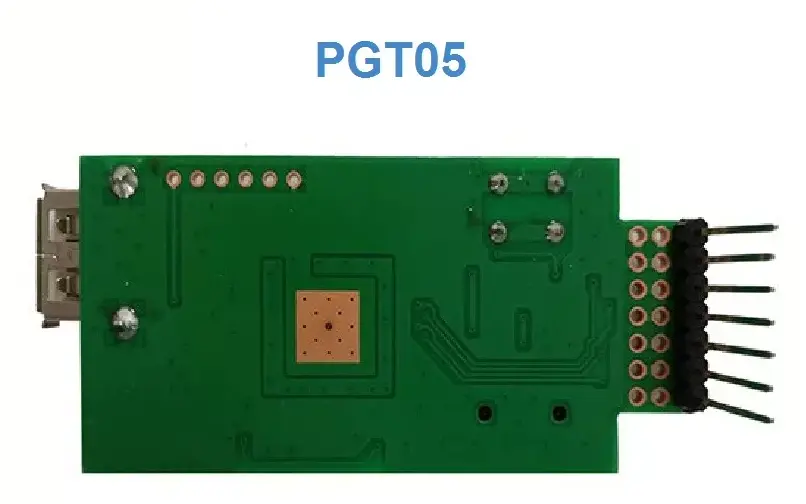

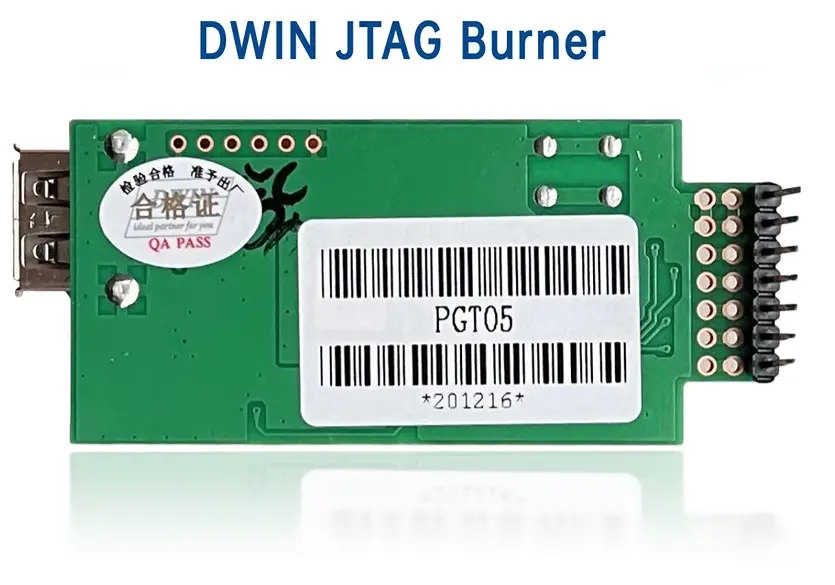

PGT05 DWIN JTAG 7-контактная плата адаптера

PGT05 DWIN JTAG 7-контактная плата адаптера

Схема подключения

Применение

Запись ядра в устройство записи PGT05 через SD-карту

① Назовите файл ядра T5UIC1V10.BIN, поместите его в папку DWIN_SET на SD-карте.

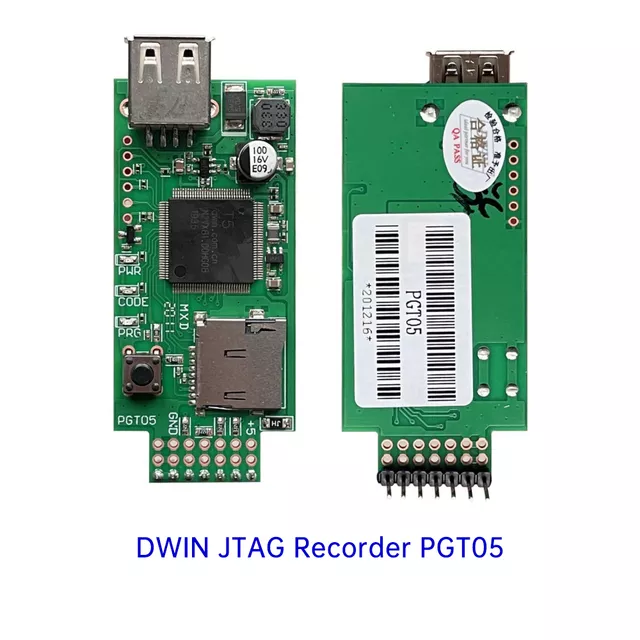

② Вставьте SD-карту и подайте питание 5 В на горелку PGT05 через интерфейс USB. Зеленые индикаторы PWR и CODE всегда включены. Примерно через 3 секунды красный индикатор PRG всегда горит. В это время ядро сжигается до горелки.

Запись ядра на чип через горелку PGT05 ① Выньте SD-карту и вставьте штифт горелки PGT05 в специальное отверстие для горения экрана DWIN. T5l имеет 7 колодок со сквозными отверстиями, а T5-6 колодок со сквозными отверстиями. (вывод «+ 5 В» соответствует порту записи «+ 5 В» экрана DWIN с квадратным отверстием).
② Подайте питание 5 В на горелку PGT05 через интерфейс USB, и зеленые индикаторы PWR и кода всегда горят.
③ Нажмите кнопку один раз, зеленый индикатор CODE мигнет 3 раза и всегда горит. Примерно через 3 секунды загорится красный индикатор PRG. В это время ядро сжигается на чипе.
(Рекомендуется отключить источник питания ЖК-дисплея, чтобы избежать недостаточного питания; не позволяйте контакту соединять металлическую пластину за печатной платой, что приведет к короткому замыканию).

PGT05 T5L инструкции по записи ядра

Функции: Регулировка черного экрана, чтобы не возникало проблем считывания карт с синего экрана (Adjust the black screen, no blue screen card reading phenomenon).

2. В первую очередь ЗаписьСтираниеОсновной файл, обратите внимание на порядок операций:

A. Скопируйте файл ядра в папку DWIN_SET в корневом каталоге TF-карты, Имя программы ядра в карте должно быть изменено c T5UIC3_Flash на T5L_BIN. Предыдущее содержимое папки T5L_BIN вначале удалите для поддержки обновления (переместите куда нибудь для архивирования версий);

B. Вставьте TF-карту в слот для TF-карты адаптера;

C. Включите блок питания 5 в снова, подождите около 2 секунд, чтобы завершить обновление, и светильник горения будет мигать один раз.Когда индикатор успеха программирования загорится, он будет завершен.(Обратите внимание на то, что в том случае, если сжигание статус светильник не начнет мигать, но успешное горящий индикатор не светильник, это означает, что обновление не удалось, и вам нужно проверить и работать снова)

3. Выполнение операций по программированию продукта:

A. Подключите блок питания 5 В и нажмите наперсток на отверстие для программирования продукта, чтобы убедиться, что соединение нормальное; (Обратите внимание, что при программировании экрана с большим энергопотреблением подсветки необходимо сначала отключить линию подсветки экрана, чтобы избежать недостаточного питания, чтобы вызвать сбой программирования)
B. Нажмите кнопку запуска программирования, светильник состояния ожидания перестанет мигать,Когда индикатор успеха программирования загорится, он будет завершен.(Обратите внимание на то, что в том случае, если статус программирования светильник перестанет мигать, но успешного программирования не загорается индикатор светильник вверх, это значит, что в данный момент программирования не удалось, пожалуйста, проверьте правильность подключения и работать снова)

3. Обновление и запись основного файла, обратите внимание на порядок операций. Шаги операции такие же, как и выше, но основной файл изменен:

A. Скопируйте файл ядра в папку DWIN_SET в корневом каталоге tf-карты, Имя программы ядра в карте должно быть изменено c T5UIC3_Flash на T5L_BIN. Поддерживается только обновления;

B. Вставьте tf-карту в слот для tf-карты горелки;

C. Включите блок питания 5 в снова, подождите около 2 секунд, чтобы завершить обновление, и светильник горения будет мигать один раз.Когда индикатор успеха программирования загорится, он будет завершен. (Обратите внимание на то, что в том случае, если сжигание статус светильник не начнет мигать, но успешное горящий индикатор не светильник, это означает, что обновление не удалось, и вам нужно проверить и работать снова).

3. Прожгите изделие:

A. Подключите блок питания 5 В и нажмите наперсток на отверстие для программирования продукта, чтобы убедиться, что соединение нормальное; (Обратите внимание, что при программировании экрана с большим энергопотреблением подсветки необходимо сначала отключить линию подсветки экрана, чтобы избежать недостаточного питания, чтобы вызвать сбой программирования)

B. Нажмите кнопку запуска, светильник состояния программирования перестает мигать,Когда индикатор успеха программирования загорится, он будет завершен.(Обратите внимание на то, что в том случае, если статус программирования светильник перестанет мигать, но успешного программирования не загорается индикатор светильник вверх, это значит, что в данный момент программирования не удалось, пожалуйста, проверьте правильность подключения и работать снова).

Процесс горения: второй зеленый светильник будет мерцать. После того, как мигание прекратится, включится красный светильник, приведенный ниже, что означает, что горение успешно. Если красный светильник выключен, это означает, что горение не увенчалось успехом.

В этом видео демонстрируются шаги использования T5L burner для записи ядра и обновления файла ядра. Когда ваш экран становится черным или не может запускаться из-за непредвиденной операции, и без какого-либо повреждения оборудования, вы можете использовать burner для перезапуска экрана
