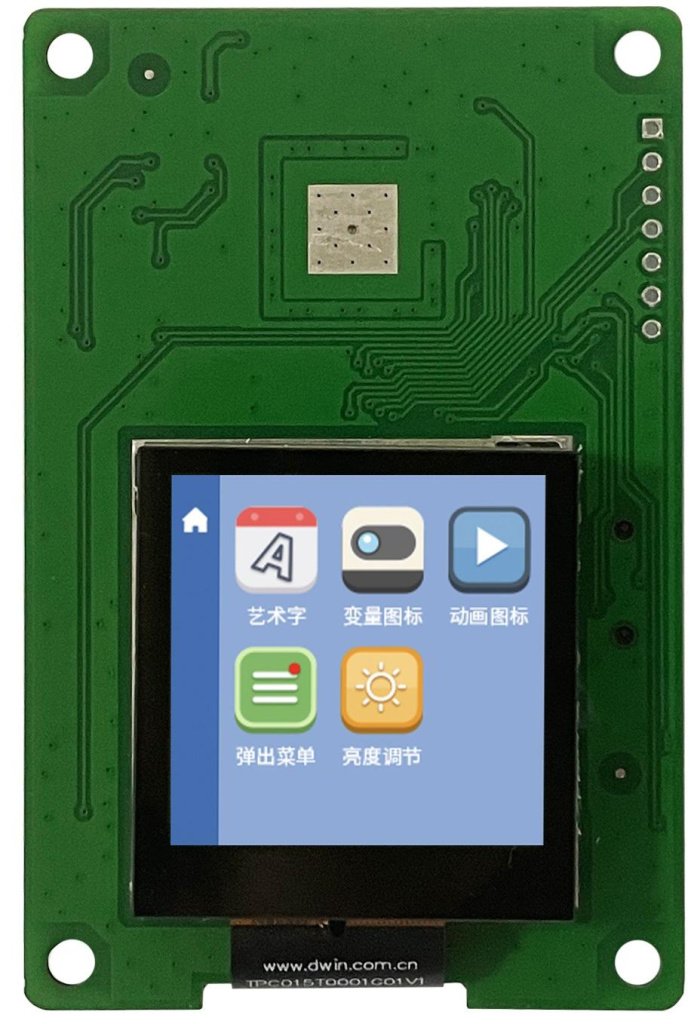

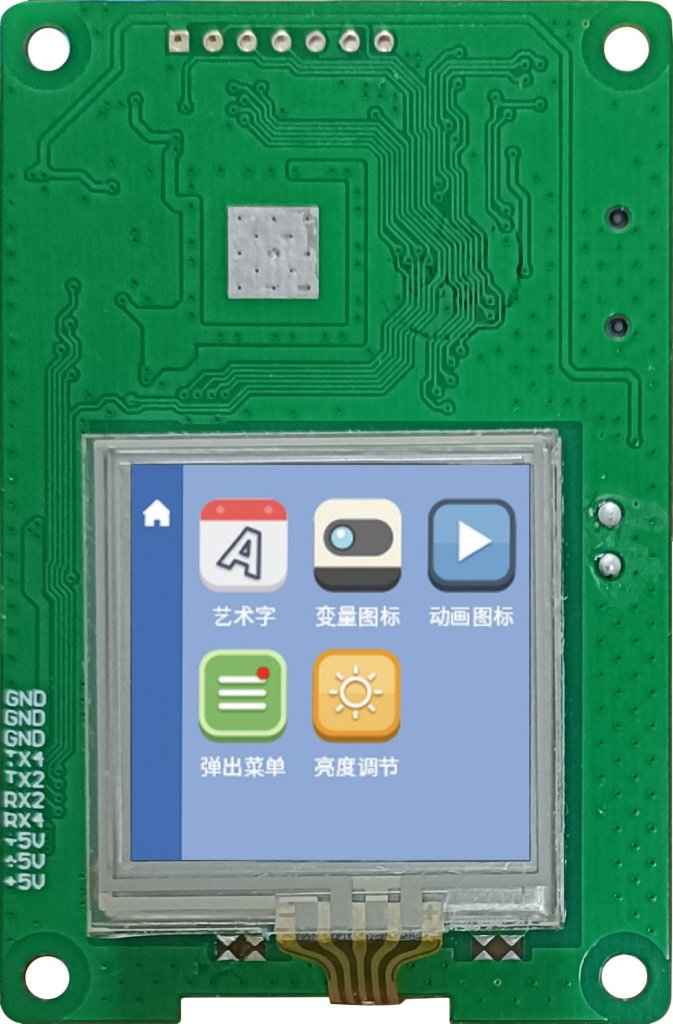

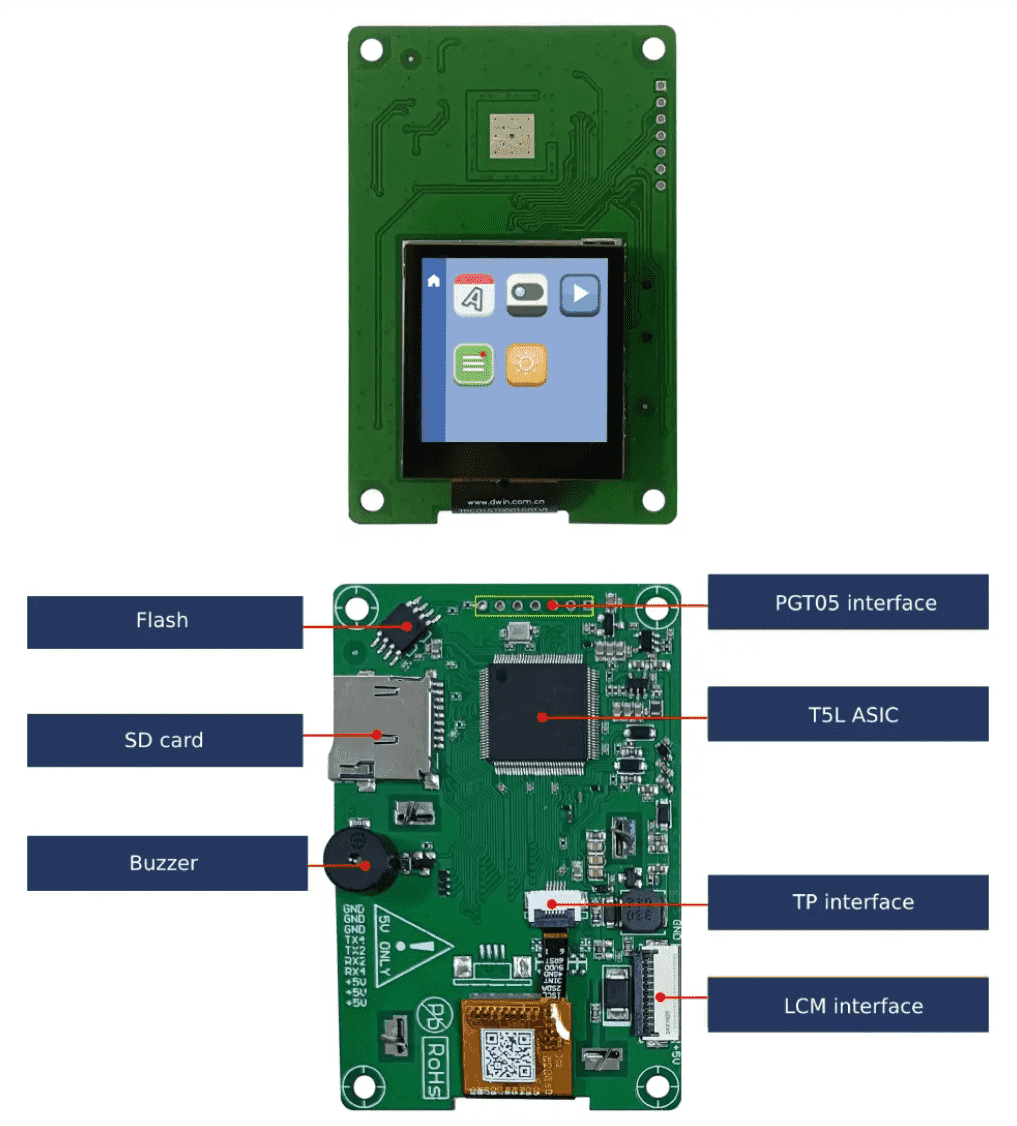

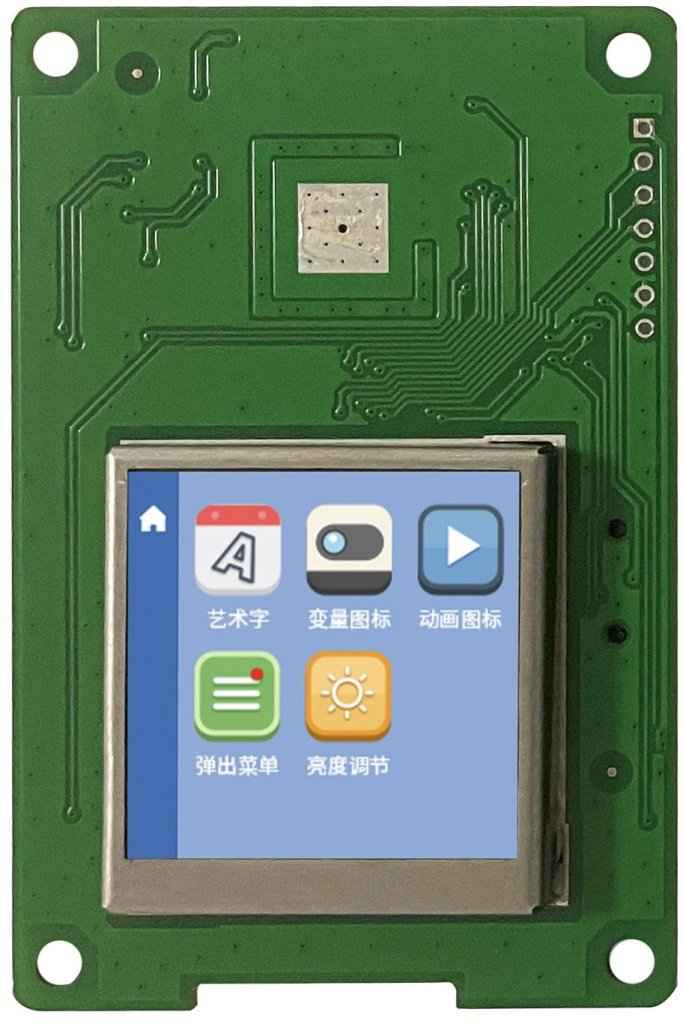

DMG24240C015_03W DWIN T5L0 UART HMI 1.54" IPS ЖК-дисплей коммерческого класса

DMG24240C015_03W DWIN T5L0 UART HMI 1.54" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG24240C015_03WTC

Основан на T5L1, работает под управлением системы DGUS II
IPS-TFT-LCD, без сенсорного управления
Рабочее напряжение: 4,5 ~ 5,5 В, типичное значение 5 В
Цвет: 18-битный 6R6G6B
Широкий угол обзора, 85°/85°/85°/85° ( L/R/U/D)
1.54 дюйма, разрешение 240*240 пикселей

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	1.54"
Разрешение	240×240
Срок жизни	≥ 20 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 350 нит / WTR: 300 нит / WN: 400 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.)	27.5×27.5
Подсветка	LED
Яркость	300 nit
Размеры
Размеры (ШxВxГ), мм	76.0×50.0×13.0
Установочные размеры, мм	2.4(+0.3)×34.6(+0.3)
Размеры (ШxВxГ), мм	76.0×50.0×13.0
Пользовательский интерфейс и периферия

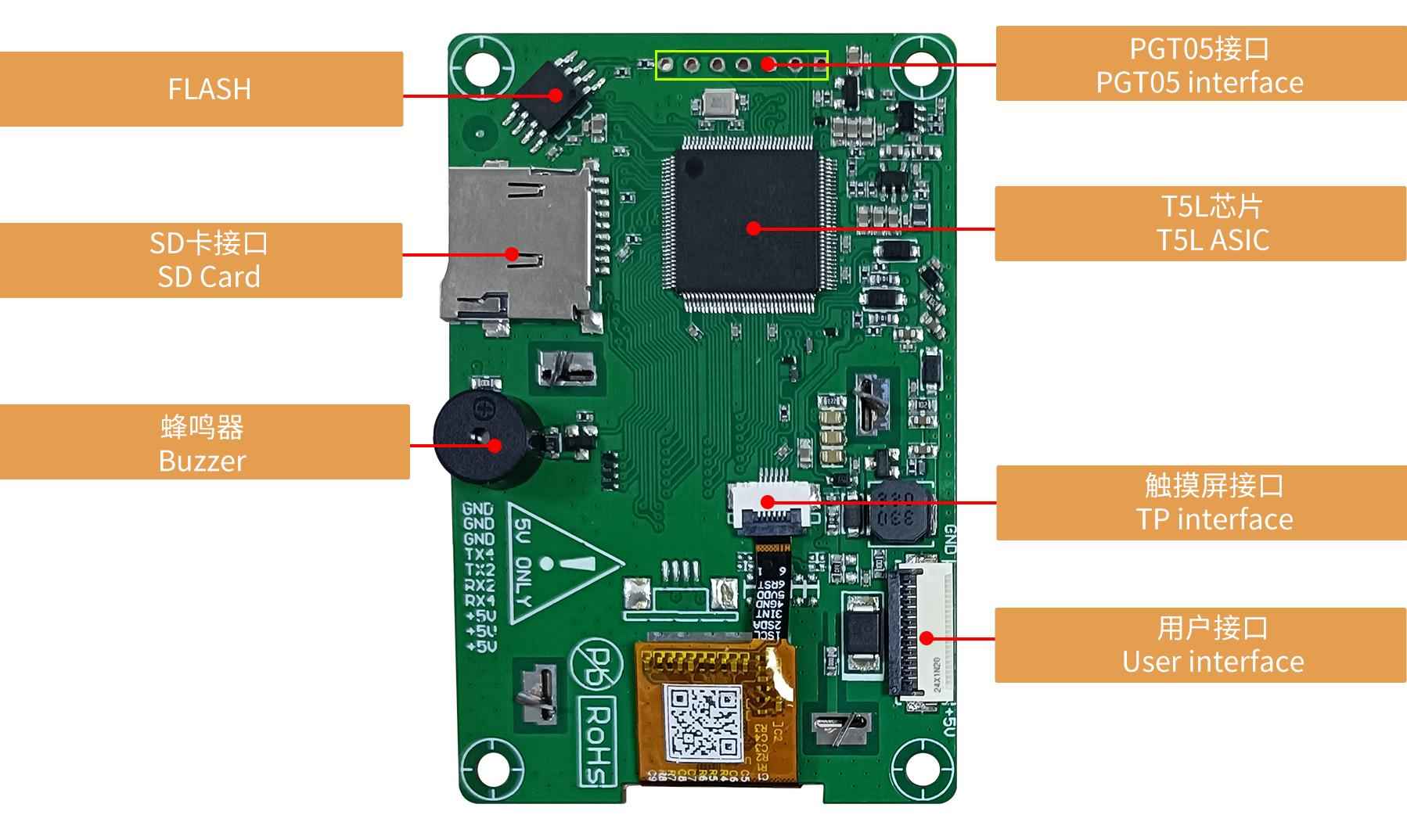

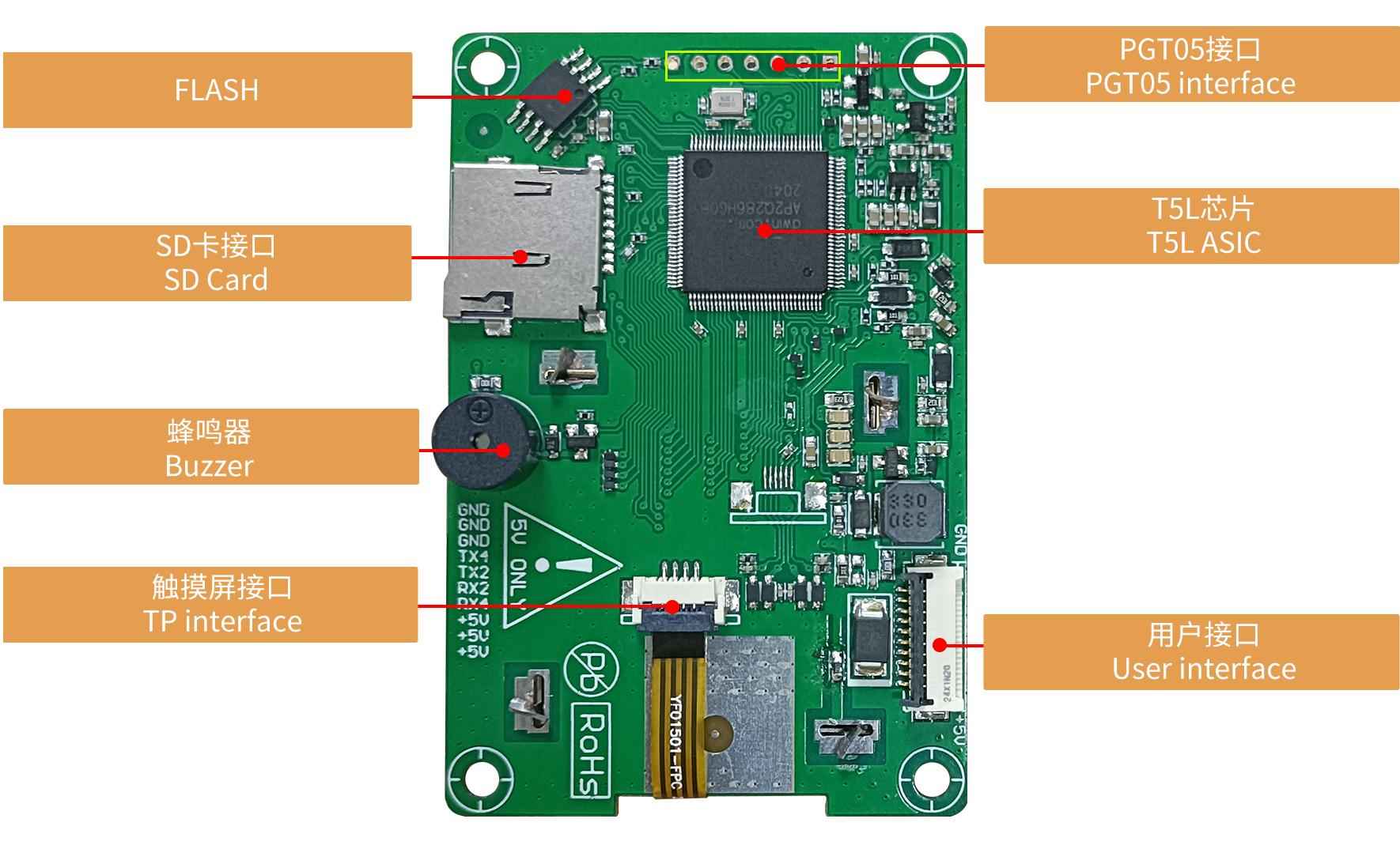

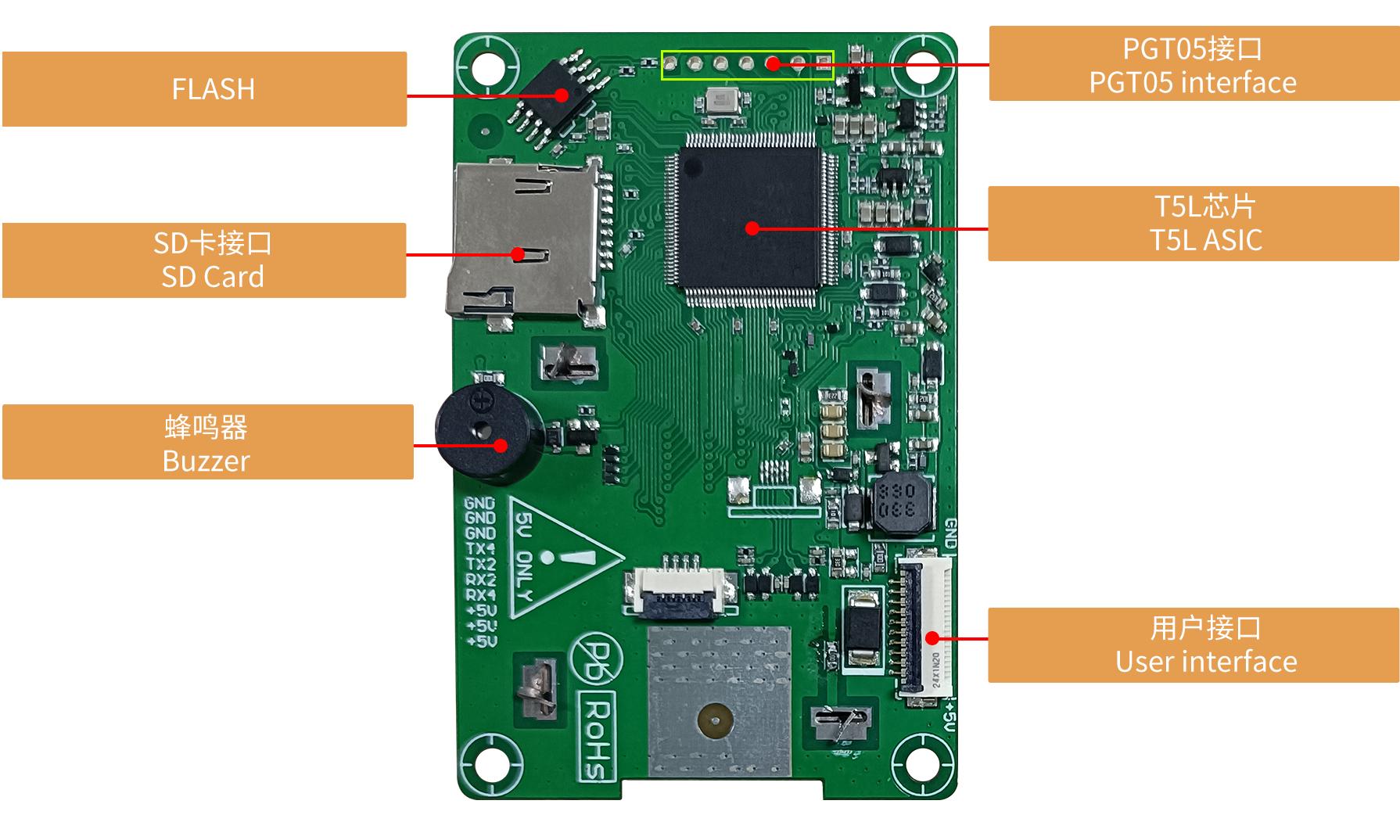

Периферия	DMG24240C015_03WN Buzzer / DMG24240C015_03WTR Resistive touchscreen, Buzzer / DMG24240C015_03WTC Capacitive touchscreen, Buzzer
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G +G с поверхностным покрытием из закаленного стекла
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +5В, подсветка включена: 90 мА. VCC = +5V, Backlight off: 60mA
Рабочая среда
Рабочая температура	-20 ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения	-30~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation 空气放电 Air discharge ±4KV Normal operation
Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	6Pin_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = -4 мА; 3.0~3.3 В. Output 0: Iout =4mA; 0~0.3 V
Входное напряжение (RXD)	Input 1: 2.4~5.0V Input 0: 0~0.5V
Входной интерфейс	UART2：ON=TTL/CMOS; UART4：ON=TTL/CMOS; (OS configuration)
Пользовательский интерфейс	10Pin_1.0mm
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	Пользовательский интерфейс Кабель 10Pin_1.0mm
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	16MB NOR Flash, для шрифтов, картинок и аудиофайлов.Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<1W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	Разработано компанией DWIN. Массовое производство в 2019, 1 Мбайт NOR флэш-памяти на чипе, 512 Кбайт используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-09-02
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG24240C015_03WTC
В наличии в России	Да
