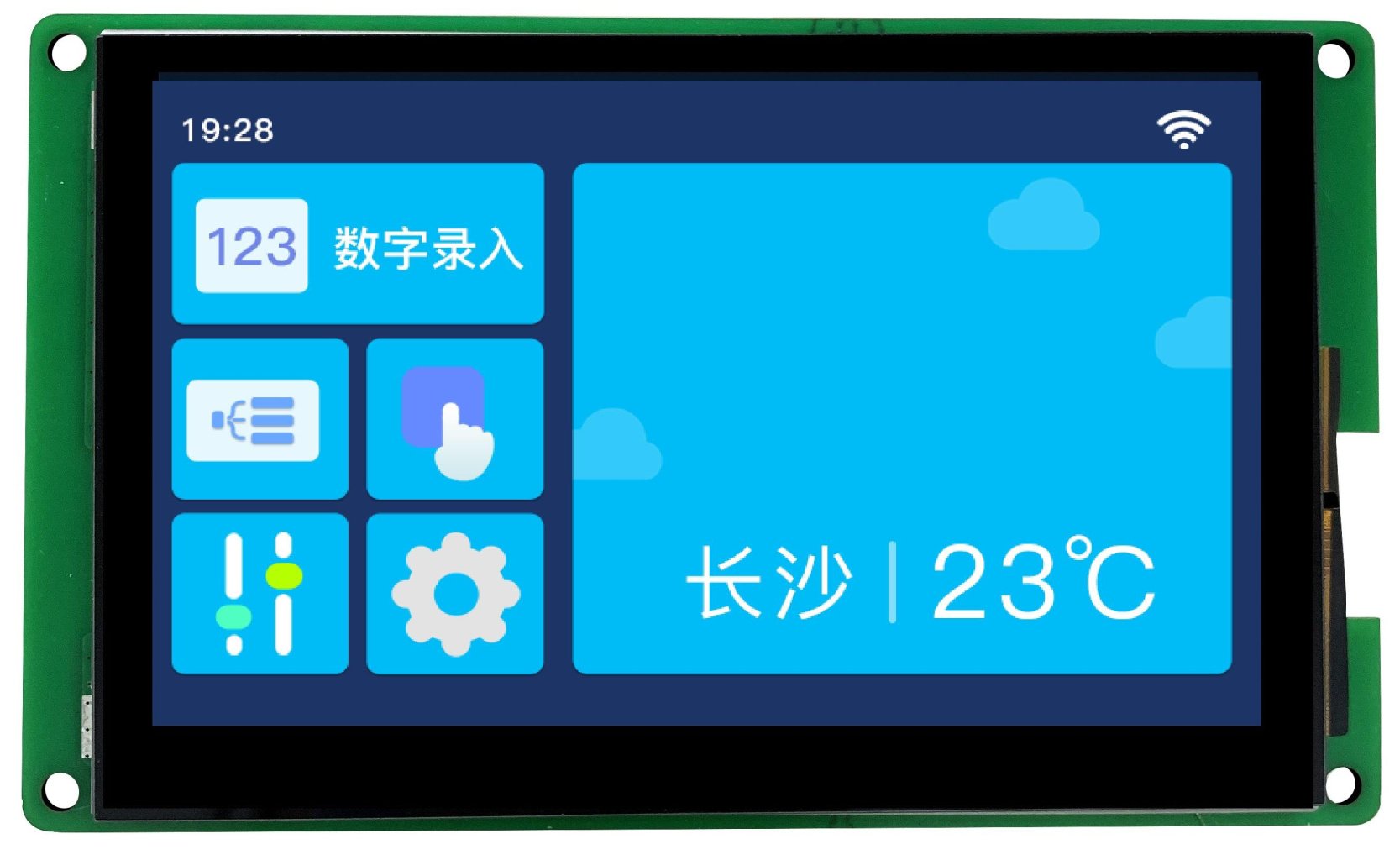

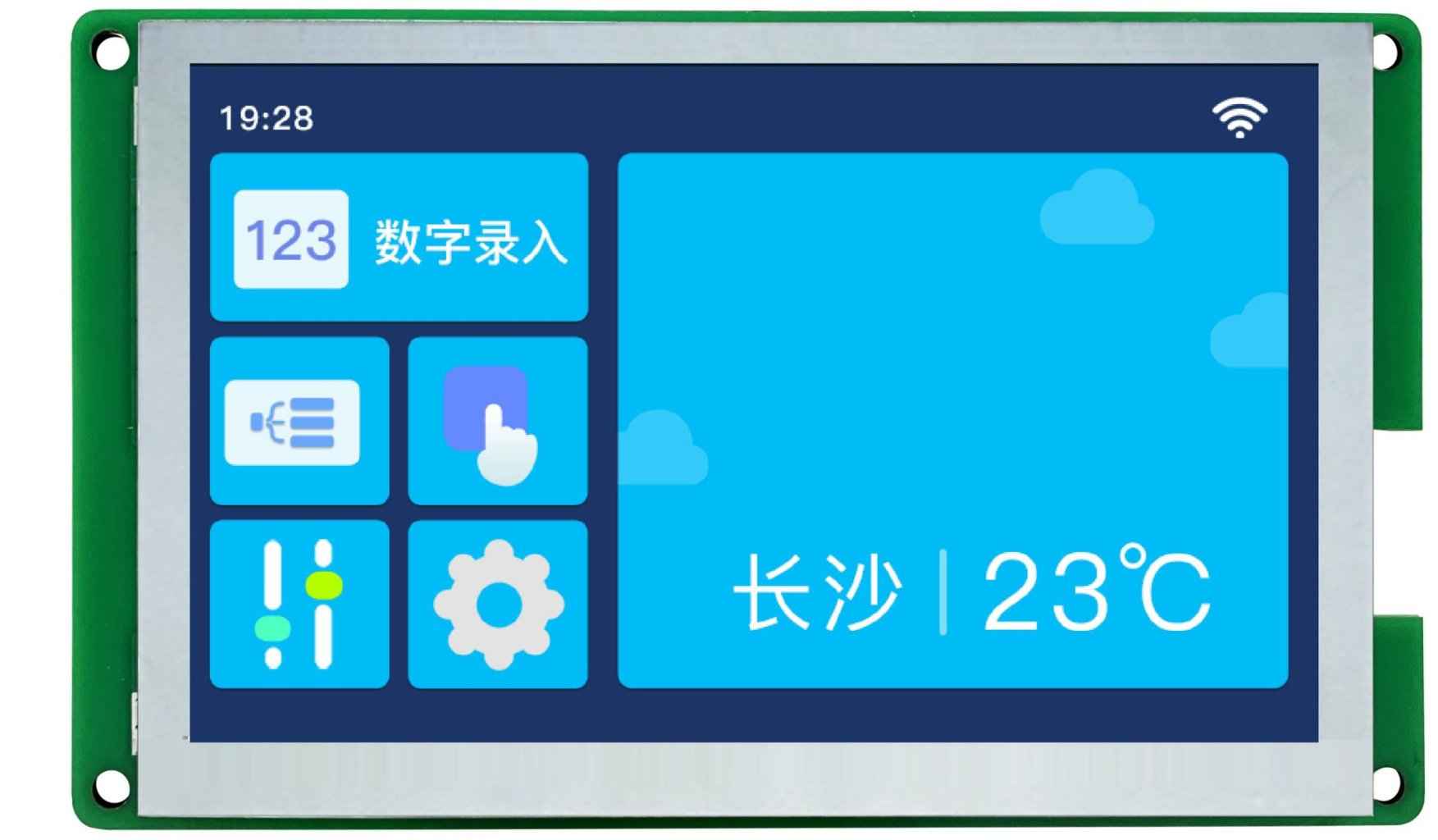

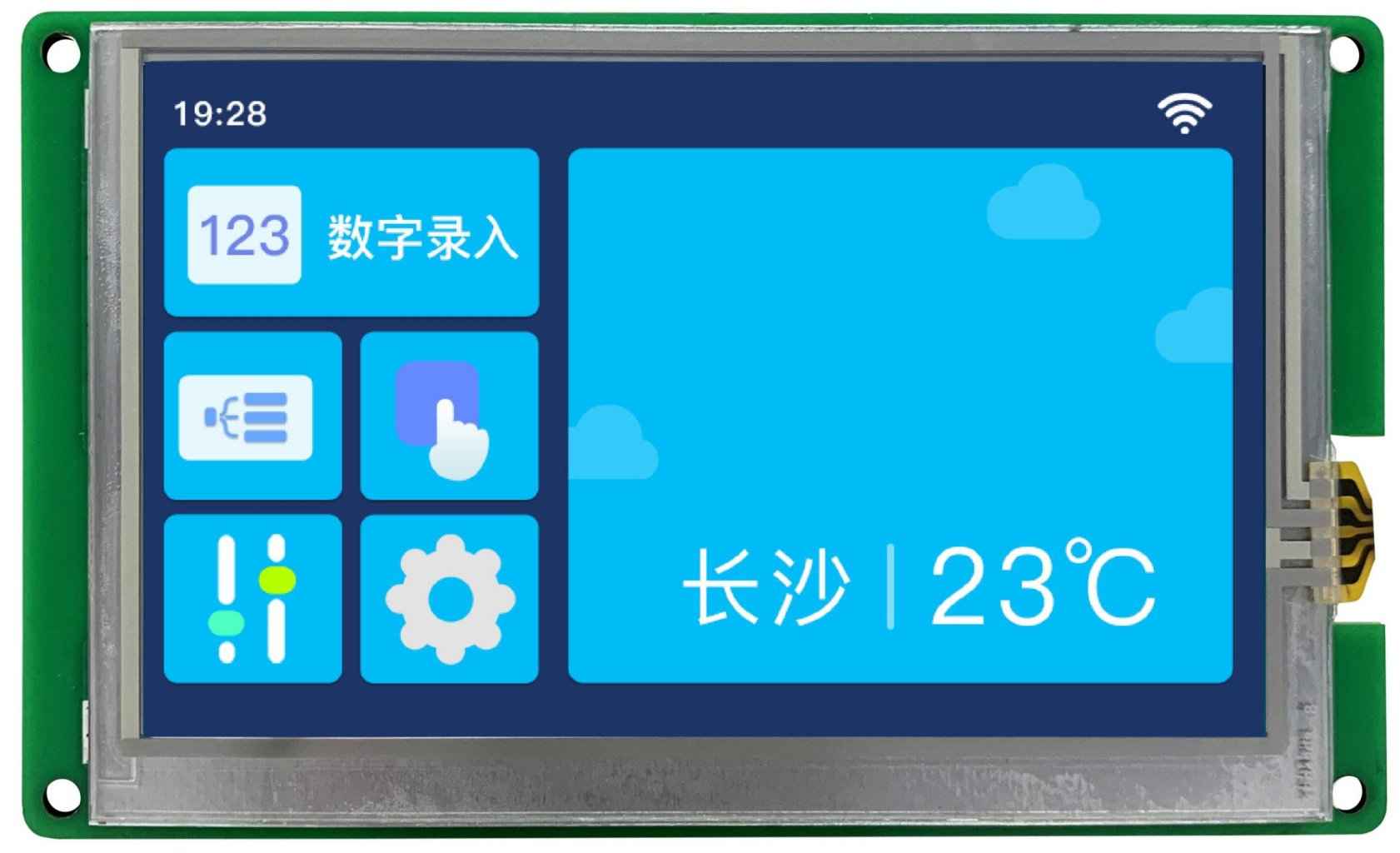

DMG80480T043_01W DWIN T5L0 UART HMI 4.3" IPS ЖК-дисплей промышленного класса

DMG80480T043_01W DWIN T5L0 UART HMI 4.3" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG80480T043_01W

DWIN T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса

Нет касания / Резистивный сенсорный модуль / Емкостный экран Опционально.
Пользовательский интерфейс TTL или 232, 8-контактный кабель 2.0 мм.
Загрузка с помощью SD-карты или on-line порта UART.
Разработка графических интерфейсов DWIN DGUS V7.6, не требующий кода и простой в разработке.
Способ разработки: DGUSⅡ/TA (набор инструкций).
Широкоугольный 85/85/85/85 (L/R/U/D).
Нормальная яркость WN/WTC/WTR: 300nit/270nit/250nit.
Основан на T5L0, работает под управлением системы DGUSII промышленного класса.
С двухъядерным графическим интерфейсом и ОС, графическим интерфейсом с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Описание товара

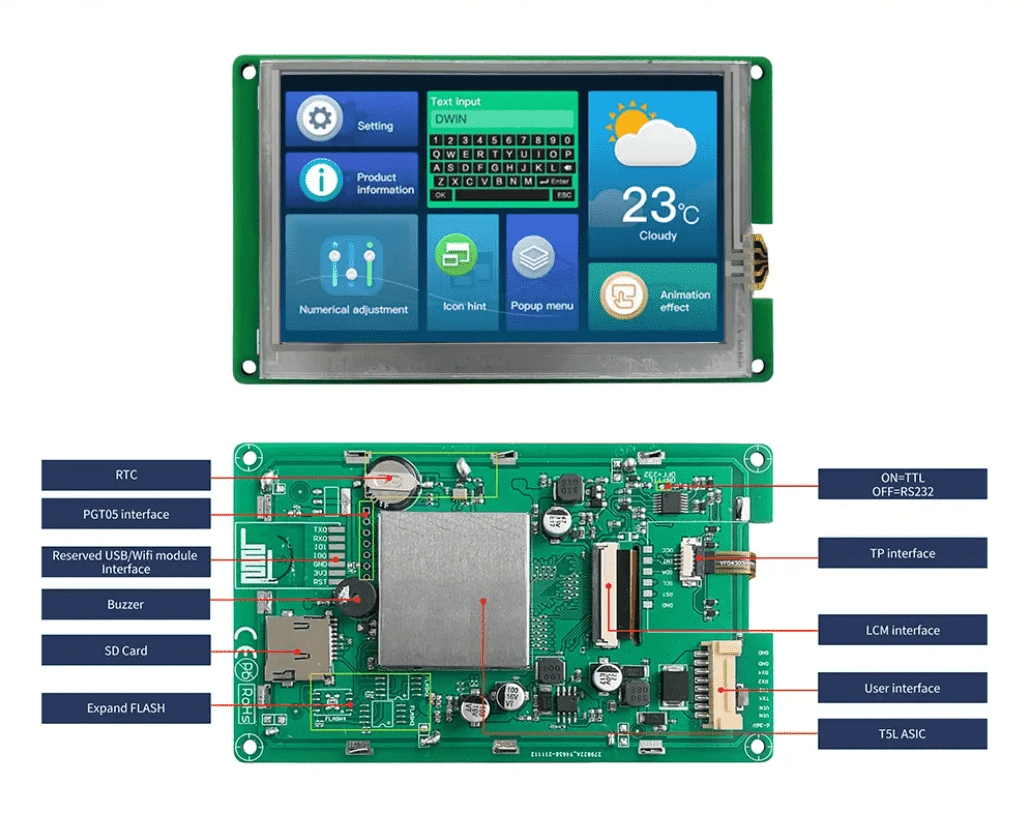

DWIN T5L UART 4.3" HMI ЖК-дисплей промышленного класса
DMG80480T043_01W

DWIN T5L0 IPS-TFT-LCD 4.3 дюйма, разрешение 480*800 пикселей, 262К цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L0, работает под управлением системы DGUSII

Application

12 (1)

55 (2)
55 (1)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	4.3"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	93.60×56.16
Подсветка	LED
Яркость	270 nit
Размеры
Установочные размеры, мм	106.5(+0.3)×68.3(+0.3)
Размеры (ШxВxГ), мм	121.9×73.2×14.2
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 120 мА. VCC = +12В, подсветка выключена, 53 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

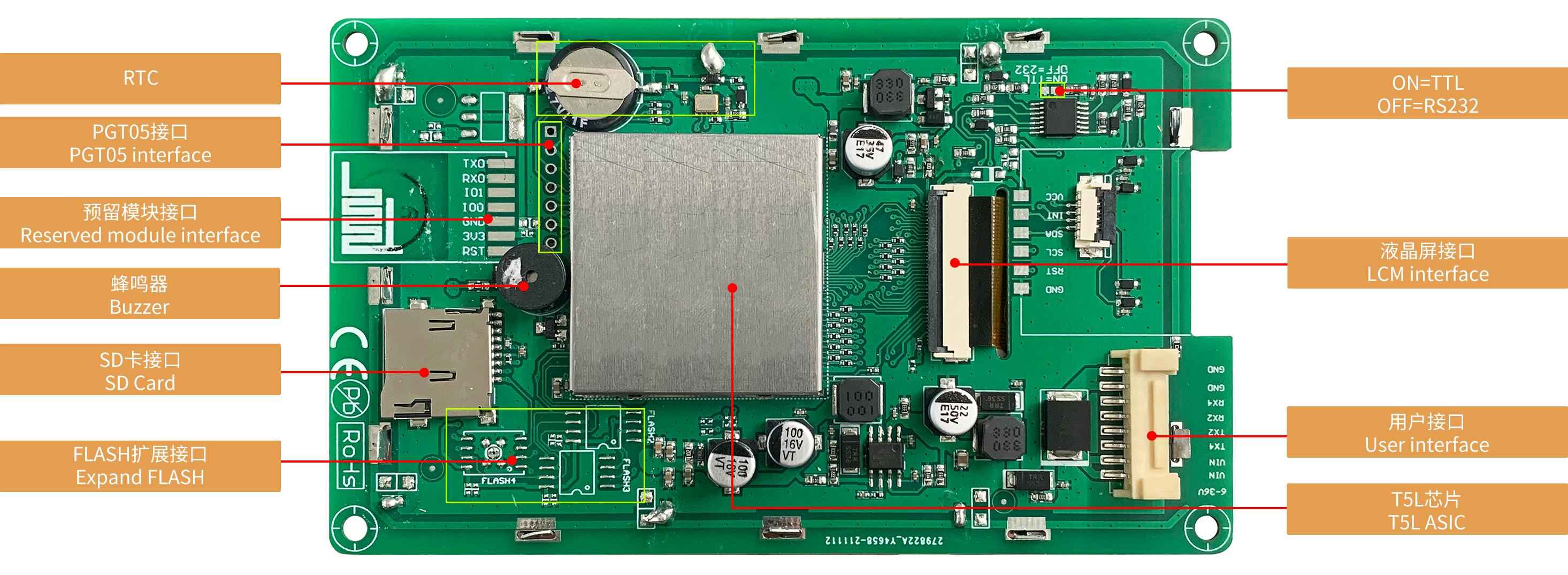

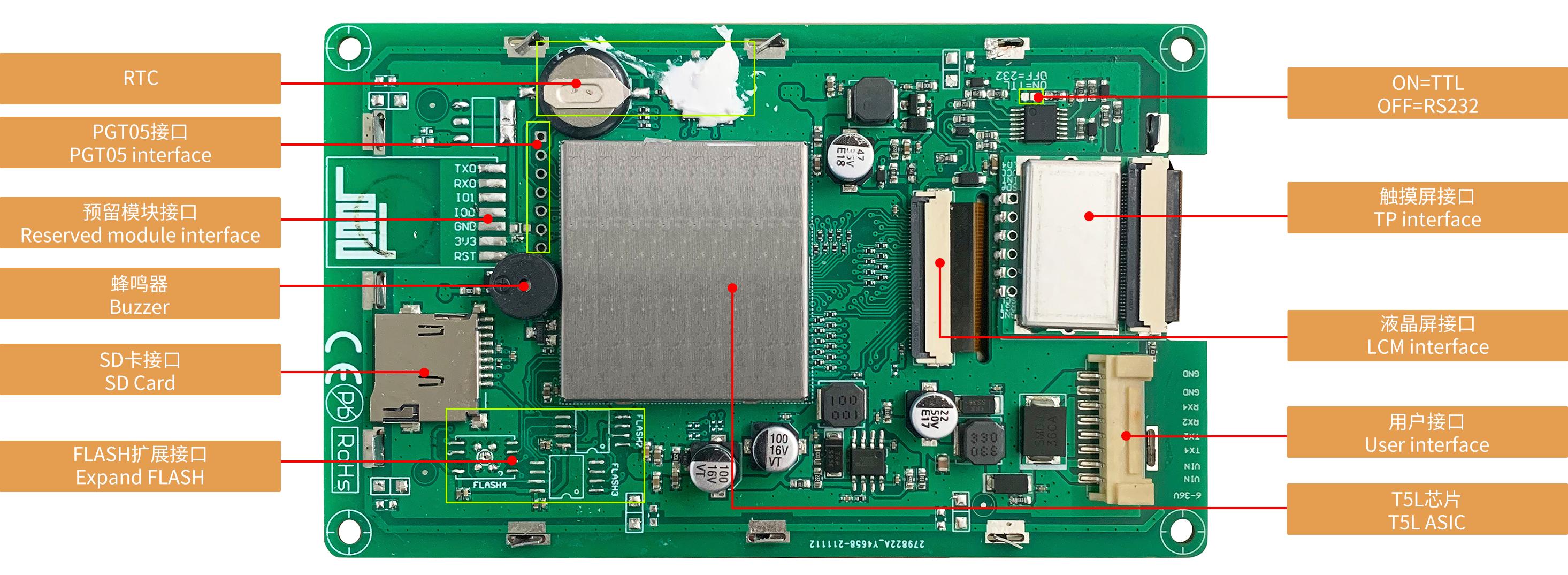

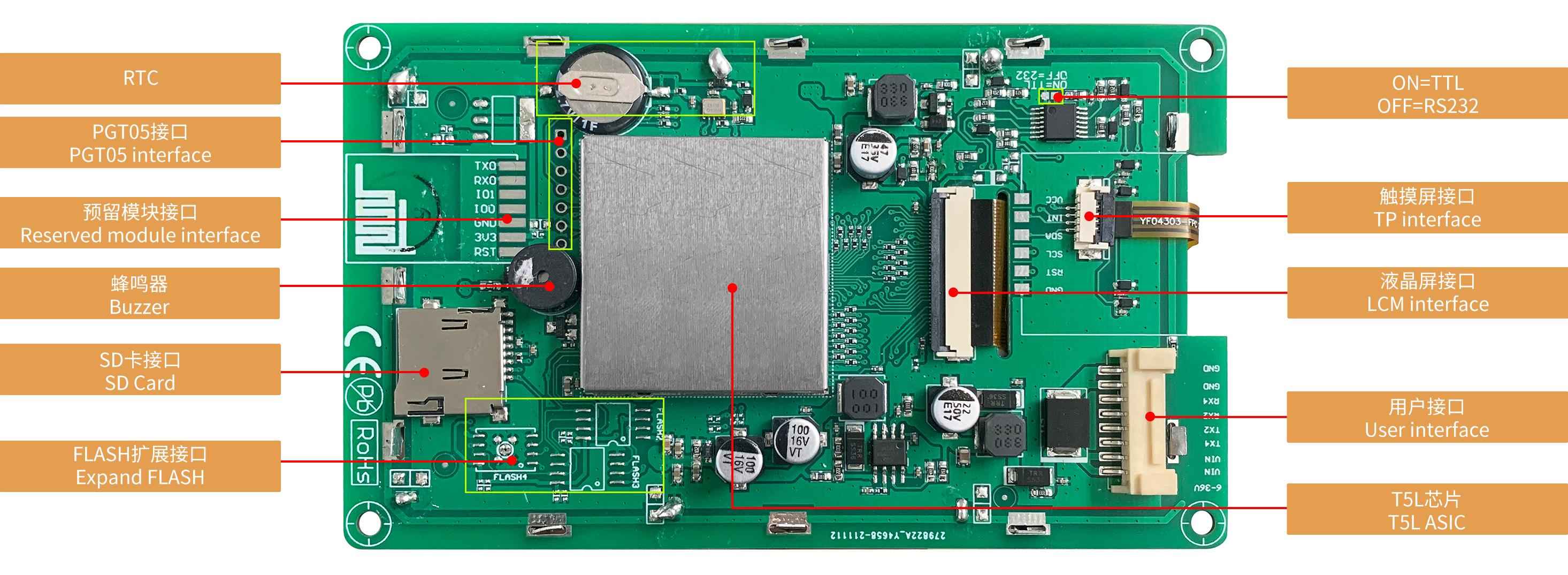

Интерфейс
LCM интерфейс	FPC40 0,5 мм, интерфейс TTL
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.4~5.0В. Вход 0: Iin = -1 мА; 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (OS Only available after OS configuration)
Пользовательский интерфейс	8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с флэш-диска USB
PGT05 интерфейс	Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и сделать продукт подлежащим восстановлению
Память
Flash расширение	Возможность расширения до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт БЕЗ флэш-памяти + 512 Мбайт без флэш-памяти
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	ASIC T5L0, разработанный DWIN. Серийное производство в 2020 г., 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Стандартная архитектура и набор инструкций 8051, 64 Кбайт пространства кода, 32 Кбайт встроенной оперативной памяти.
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-07-07
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T043_01WTC
