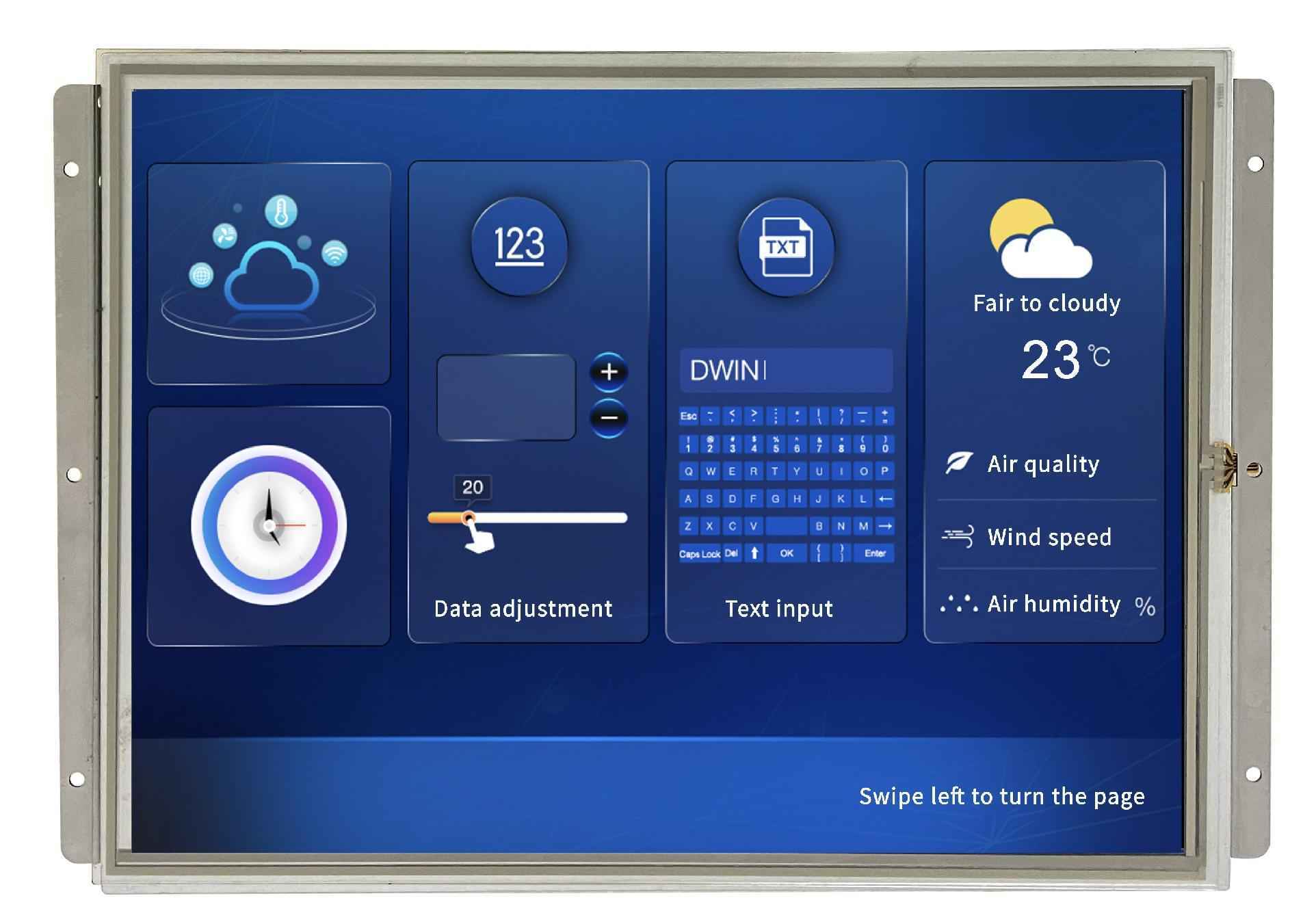

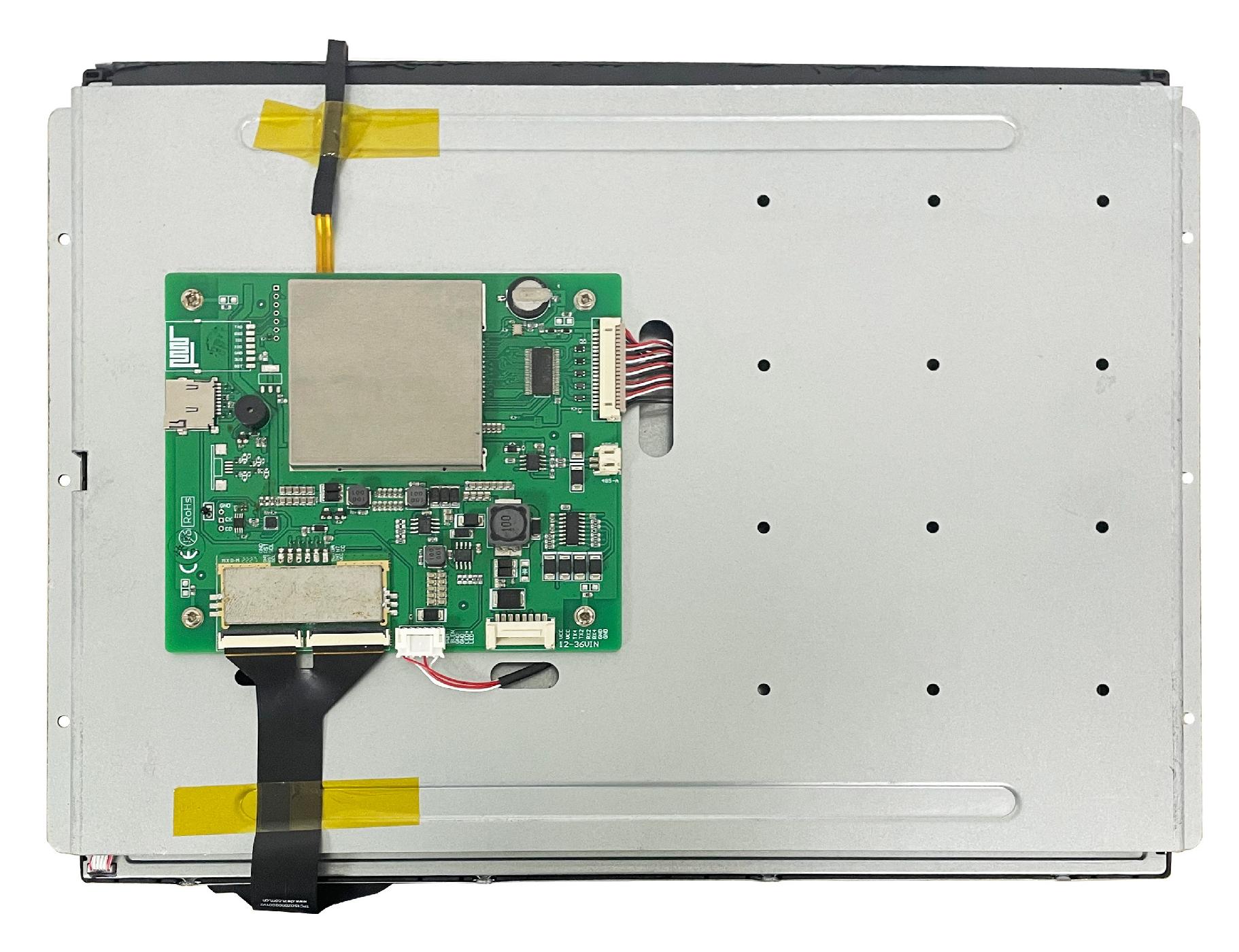

DMG10768S150_03W DWIN T5L2 HMI 15" IPS ЖК-дисплей для суровых условий эксплуатации

DMG10768S150_03W DWIN T5L2 HMI 15" IPS ЖК-дисплей для суровых условий эксплуатации

Color	24-bit 8R8G8B
LCD Type	IPS, TFT LCD
Viewing Angle	Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Display Area（A.A）	304.1mm (W)×228.1mm (H)
Resolution	1024×768 pixels (support 0°/90°/180°/270°)
Backlight	LED
Brightness	DMG10768S150_03WN： 300nit DMG10768S150_03WTR： 200nit DMG10768S150_03WTC： 250nit

Type	RTP (Resistive touch panel)
Structure	ITO film + ITO glass
Touch Mode	Single point touch, support continuous sliding touch
Surface Hardness	3H
Light Transmittance	Over 80%
Life	Over 1,000,000 times touch

Type	CTP (Capacitive touch panel)
Structure	G+G structure with surface cover of Asahi tempered glass
Touch Mode	Single point touch, support continuous sliding touch
Surface Hardness	6H
Light Transmittance	Over 90%
Life	Over 1,000,000 times touch

Power Voltage	12~36V, typical value of 15V
Operation Current	VCC=15V @ 25℃,890mA
Operation Current	VCC=115V @ -40℃,1580mA

Working Temperature	-40℃~85℃ (15V @ 60% RH)
Storage Temperature	-40℃~85℃
Working Humidity	10%~90%RH, typical value of 60% RH
Anti-UV (TP)	Yes
Conformal coating	Yes
Aging Test	72 hours high temperature charged aging at 50℃

DMG10768S150_03W DWIN T5L2 HMI 15" IPS ЖК-дисплей для суровых условий эксплуатации

Описание товара:

Описание товара

DWIN T5L2 HMI 15" IPS ЖК-дисплей для суровых условий эксплуатации
DMG10768S150_03W

ASIC Information

Display

Touch Parameters

Voltage & Current

Reliability Test

Interface

Peripheral

Application

Характеристики

C этим товаром искали

Похожие товары (8)

Файлы

LCM interface	Connector 20Pin_1.25mm, LVDS interface
UART2,4 Voltage Level （RXD，TXD）	Output 1;-5.0~-3.0 V
	Output 0;3.0~5.0 V
	Input 1；-15.0~-5.0V
	Input 0；5.0~15.0V
UART5 Voltage Level（V_AB）	Output 1;2.5~5.0 V
	Output 0;-5.0~-2.5 V
	Input 1；0~2.5V
	Input 0；-2.5~-0.2V
Mode	UART2: RS232 UART4: RS232(Only available after OS configuration) UART5: RS485(Only available after OS configuration)
Flash	32MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer	3V passive buzzer. Power: <1W
RTC	Super-capacitor for power supply. Accuracy: ±20ppm@25℃. It canworknormally for 7 days after power failure
Reserved module interface	Wi-Fi module: connect to the cloud platform to update remotely USB module: download files by USB flash disk
SD interface	FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
PGT05 interface	When product crashes by accident, you can use PGT05 to update DGUS kernel and make the product return to normal

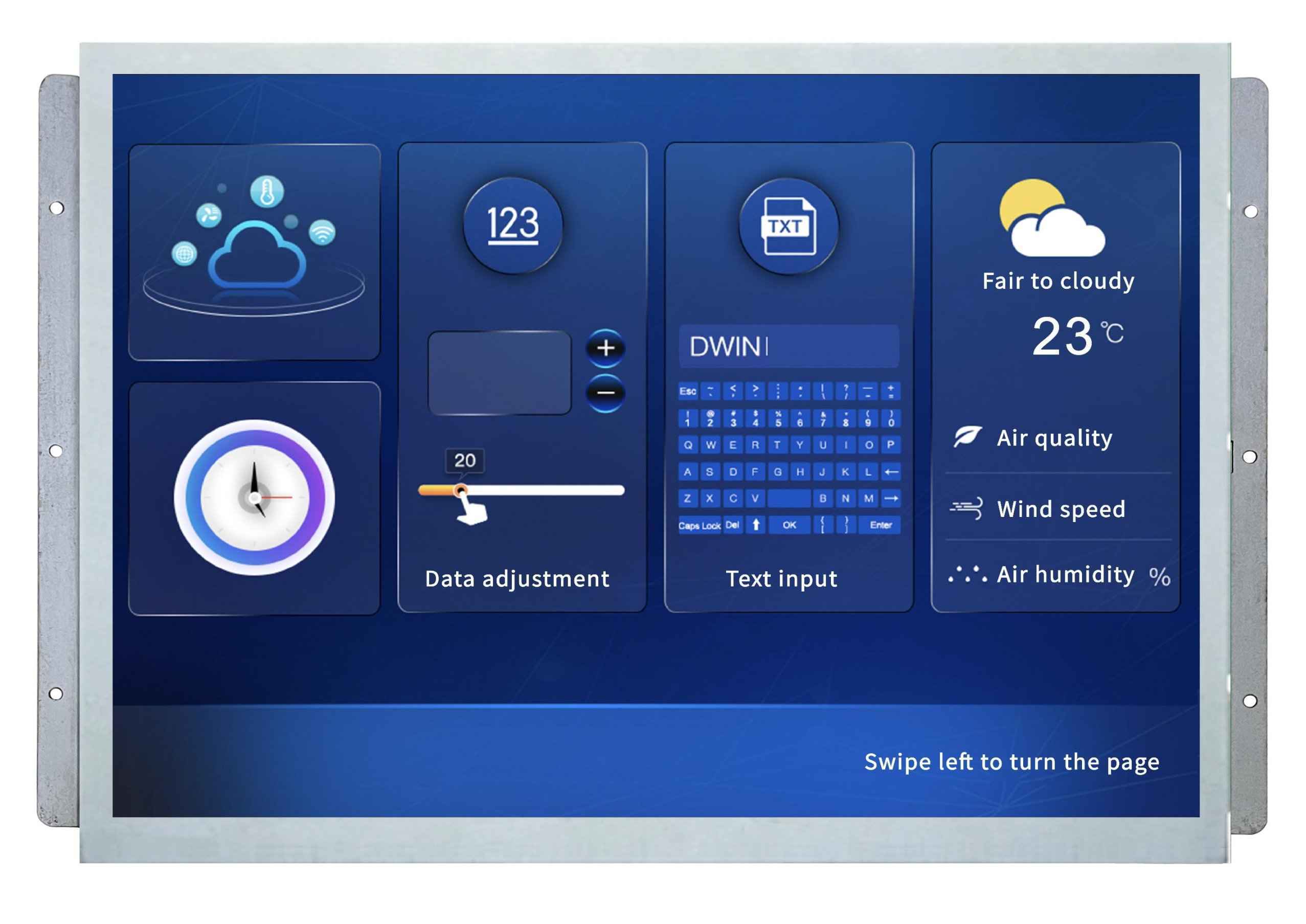

DMG10768S150_03WN	Without touch panel, Buzzer,RTC
DMG10768S150_03WTR	Resistive touch panel, Buzzer,RTC
DMG10768S150_03WTC	Capacitive touch panel, Buzzer,RTC

Основные параметры
Степень применения	Применение в суровых условиях
Анти-УФ	Да
Защитное покрытие	Есть
Дисплей
Диагональ	15.0"
Разрешение	1024×768
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_03WN： 300nit / _03WTR： 200nit / _03WTC： 250nit
Угол обзора（V.A.)	Широкий угол обзора85°/85°/85°/85°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	304.1×228.1
Область просмотра (View Area, V.A.)	305.5×229.5
Подсветка	LED
Яркость	250 nit
Размеры
Размеры (ШxВxГ), мм	351.0×253.5×(29.6 /28.5 /27.1)
Вес нетто	2065/1930/1650
Установочные размеры, мм	328.5(+0.3mm)×253.5(+0.3mm)
Размеры (ШxВxГ), мм	351.0×253.5×29.6
Установочные размеры, мм	328.5(+0.3mm)×253.5(+0.3mm)
Пользовательский интерфейс и периферия
Периферия	DMG10768S150_03WN Without touch panel, Buzzer,RTC / DMG10768S150_03WTR Resistive touch panel, Buzzer,RTC / DMG10768S150_03WTC Capacitive touch panel, Buzzer,RTC
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла
Сенсорный режим	Single point touch, support continuous sliding touch
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 раз коснуться
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Single point touch, support continuous sliding touch
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 раз коснуться
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	12...36В, тип. 15V
Напряжение питания, тип.	15V	Другие товары
Рабочий ток	890mA 15V @ 25℃ 1580mA 15V @ -40℃
Рабочая среда
Рабочая температура	-40...85℃ (15V @ 60% RH)
Температура хранения	-40...85℃
Рабочая влажность	10%~90%RH, typical value of 60% RH
Тест на старение	72 часа старения при высокой температуре при 50 ℃
Интерфейс
LCM интерфейс	FPC20 1.25mm, LVDS interface
RTP интерфейс	4Pin_1.0mm interface
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 bps, typical value of 115200 bps
Выходное напряжение	Output 1: -...-3.0В, тип. -5V. Output 3...-, тип. 5.0V
Входное напряжение (RXD)	Input 1: -15...-, тип. 5В, тип. 0V. Input 0: -...15В, тип. 5V
Входной интерфейс	UART2: RS232 UART4: RS232(Only available after OS configuration) UART5: RS485(Only available after OS configuration)
Пользовательский интерфейс	Расширяется до 64 байт NOR Flash или 48 Мбайт NOR Flash+512 Мбайт NAND-флэш-память
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Download files by SD interface can be displayed in screen. Download rate: 4Mb/s
RTC (Super-capacitor)	Суперконденсатор для питания. Точность: ±20ppm при 25℃. Это может сработать обычно в течение 7 дней после сбоя питания
Разъем	8Pin_2.0mm (RS232). 2Pin_2.0mm (RS485)
Формат данных	UART2: N81 UART4: N81/E81/O81/N82 ,4 modes (OS configuration) UART5: N81/E81/O81/N82 ,4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключайтесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUS. ядро и вернуть продукт в нормальное состояние
Interface
RS485	Есть
RS485 Interface	2Pin_ 2.0mm horizontal socket: For RS485 communication
Память
Flash расширение	Expandable to 64Mbytes NOR Flash or 48Mbytes NOR Flash+512Mbytes NAND Flash
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработано DWIN. Массовое производство в 2019 году, 1 МБ без Flash на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2023-05-04
Datasheet
Вес и габариты
Вес (грамм)	2065
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768S150_03WTC
