DMG10768C104_03W DWIN T5L2 UART HMI 10.4” IPS ЖК-дисплей коммерческого класса

DMG10768C104_03W DWIN T5L2 UART HMI 10.4” IPS ЖК-дисплей коммерческого класса

Описание товара:

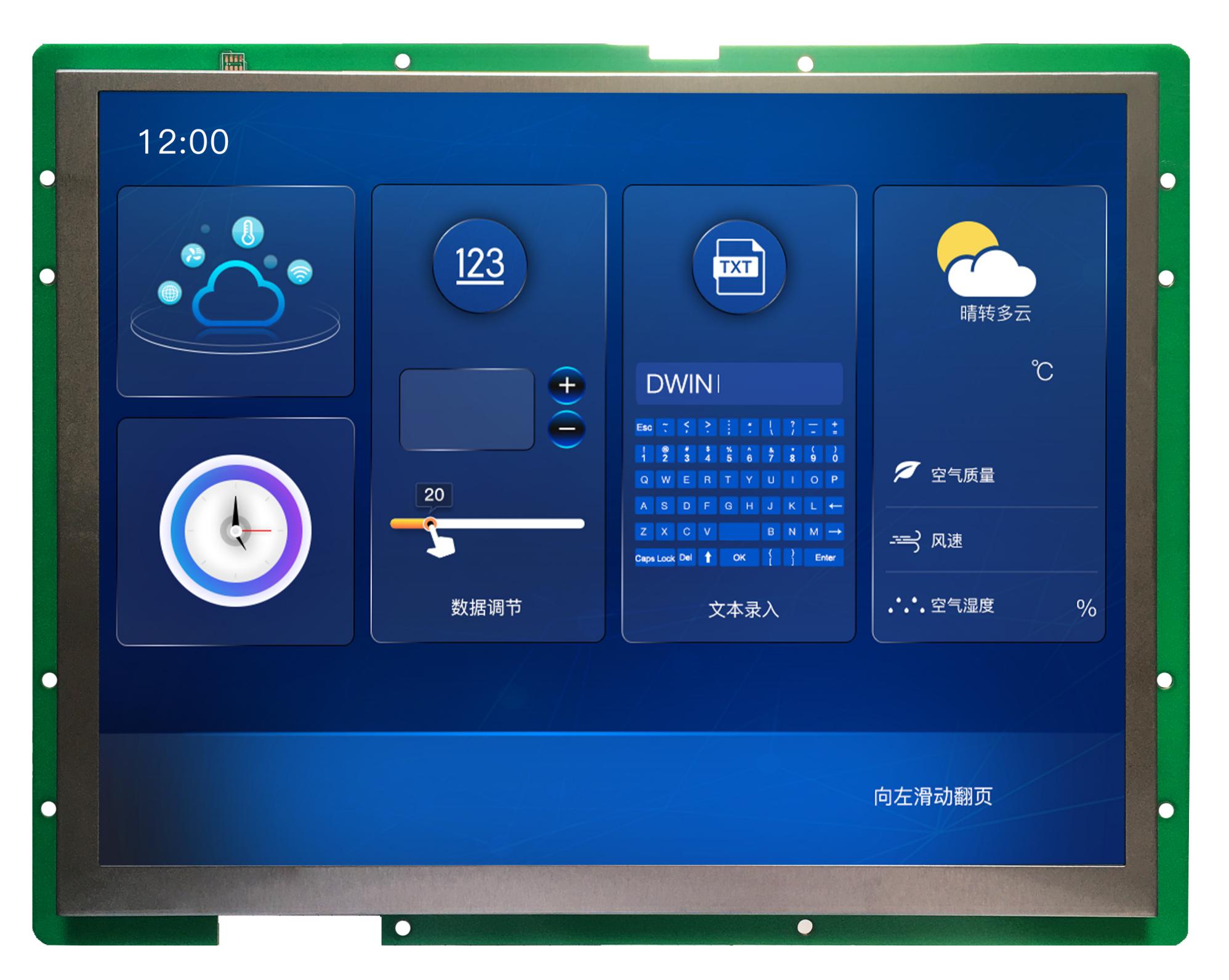

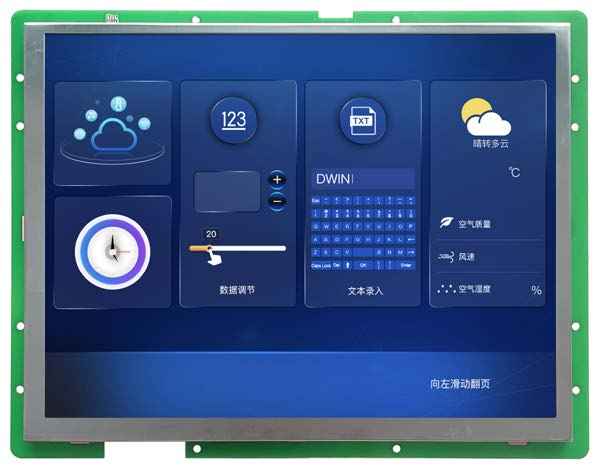

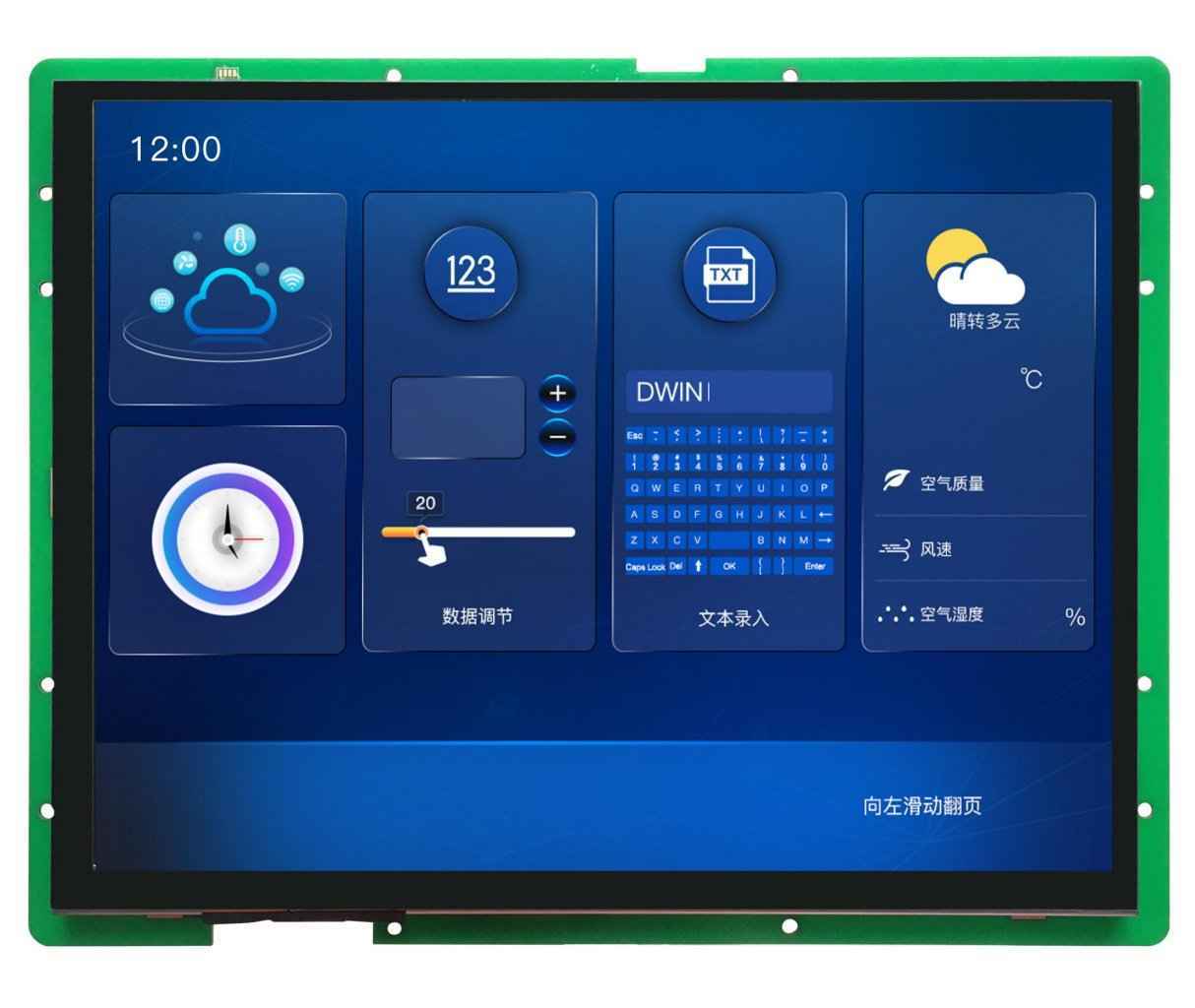

DMG10768C104_03W

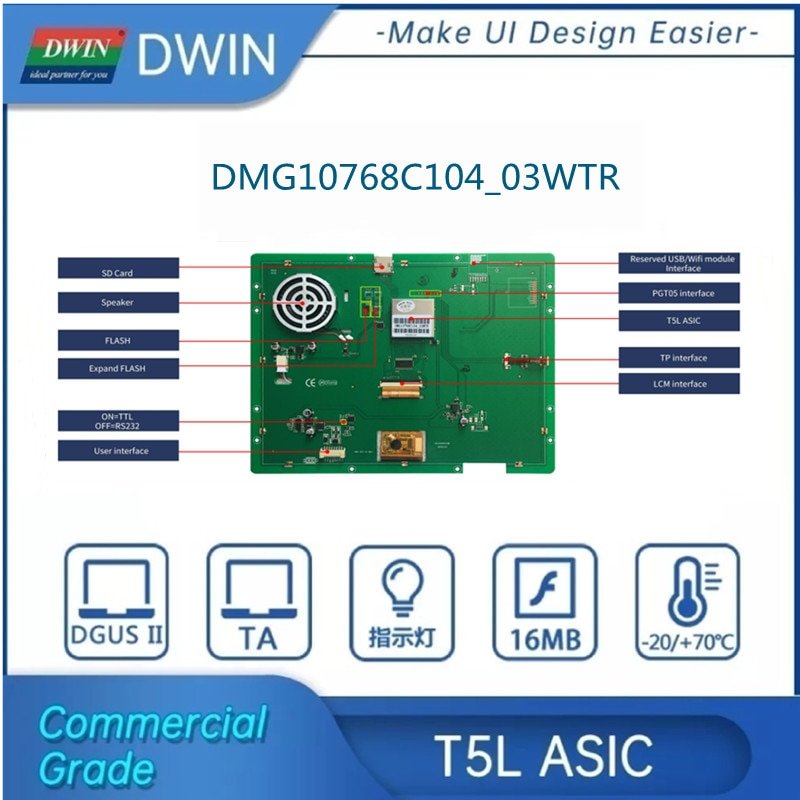

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса

Сенсорный экран: Отсутствует / Резистивный / Емкостный.
Интерфейс TTL/RS232; соединительный провод 8Pin_2.0mm.
Поддержка поворота на 90 градусов, 180 градусов, 270 градусов.
Основан на T5L2, работает под управлением системы DGUS II.
Графический интерфейс DGUS V7.624, упрощающий ваш дизайн.
Модели разработки DGUSⅡ/TA (Command).
Угол обзора IPS: 85/85/85/85 (L/R/U/D).
Двухъядерный, графический интерфейс для разработки графического интерфейса с нулевым кодом, ОС для разработки во второй раз.

Описание товара

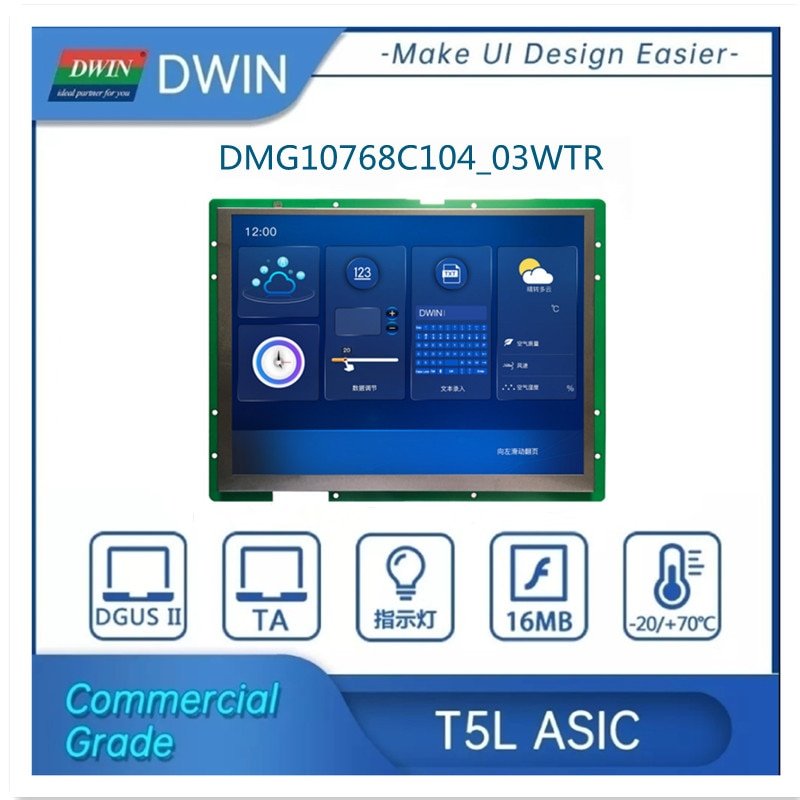

DWIN T5L2 UART HMI 10.4” IPS-TFt ЖК-дисплей коммерческого класса
DMG10768C104_03W

ASIC T5L2 IPS-TFT-LCD 10.4 дюйма, разрешение 1024*768 пикселей, 16.7М цветов, широкий угол обзора, поддержка связи RS232 и RS485, с конформным покрытием, медицинского класса. Основан на T5L2, работает под управлением системы DGUS II

Application

12 (1)
1 (4) 1 (3)

Характеристики

Основные параметры
Степень применения	Коммерческий класс
Защитное покрытие	Нет
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	10.4"
Разрешение	1024×768
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 300 нит / _WTR: 300 нит / _WN: 350 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/T/B)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	211.20×158.40
Область просмотра (View Area, V.A.)	213.9×161.6
Подсветка	LED
Яркость	300 nit
Размеры
Установочные размеры, мм	229.8x176.8
Размеры (ШxВxГ), мм	247.8×193.7×18.5

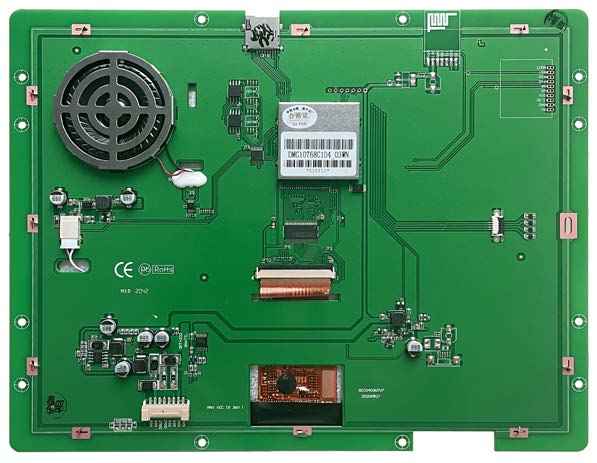

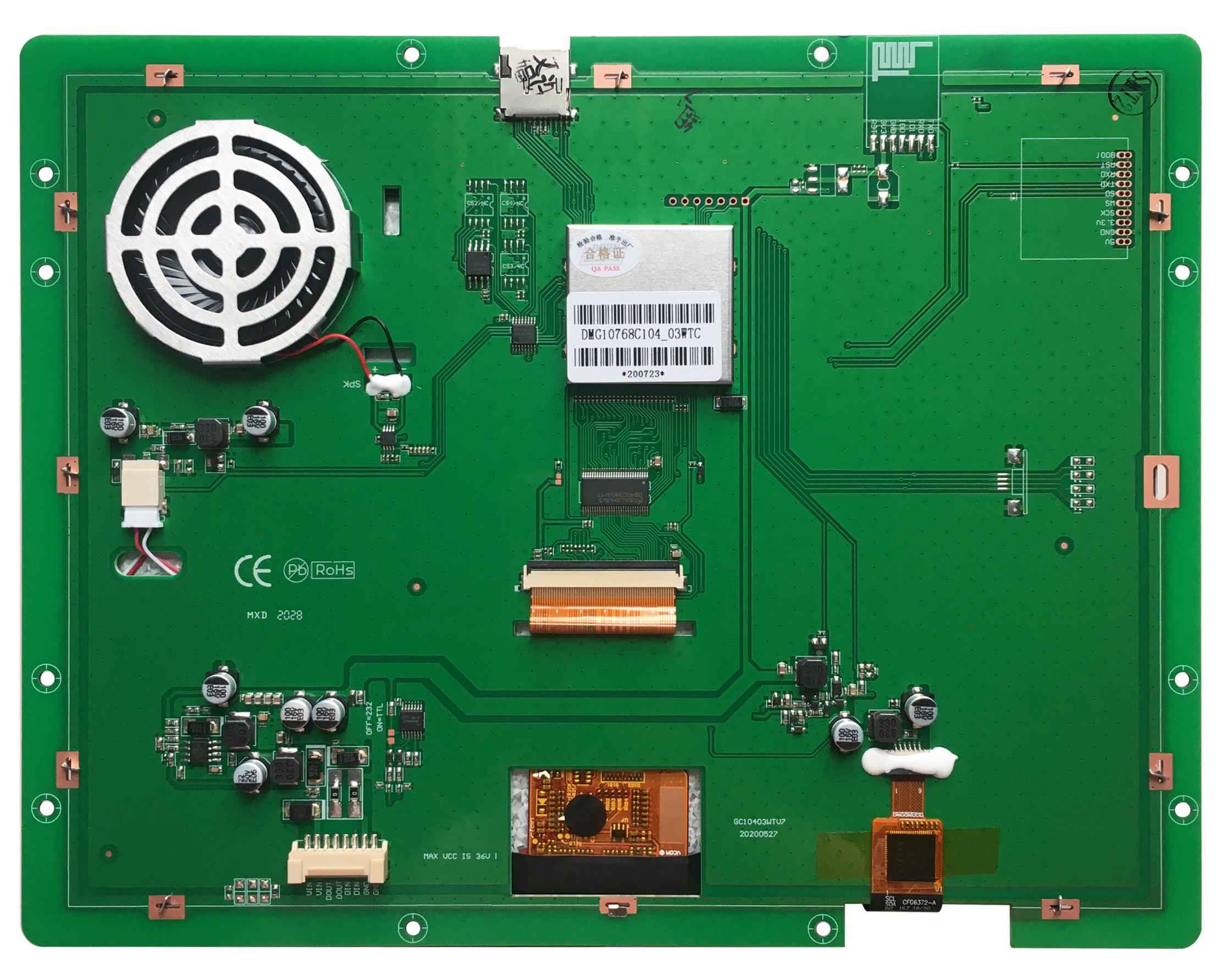

Пользовательский интерфейс и периферия
Периферия	DMG10768C104 03WTC Емкостная сенсорная панель, динамик, модуль WIFI 10 / DMG10768C104 03WTR Резистивная сенсорная панель, динамик, модуль WIFI 10 / DMG10768C104 03WTN Динамик, модуль WIFI 10
UI Version	TA / DGUSⅡ ( DGUSⅡ pre-installed )
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 4000 мА. VCC = +12В, подсветка выключена, 180 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~85℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

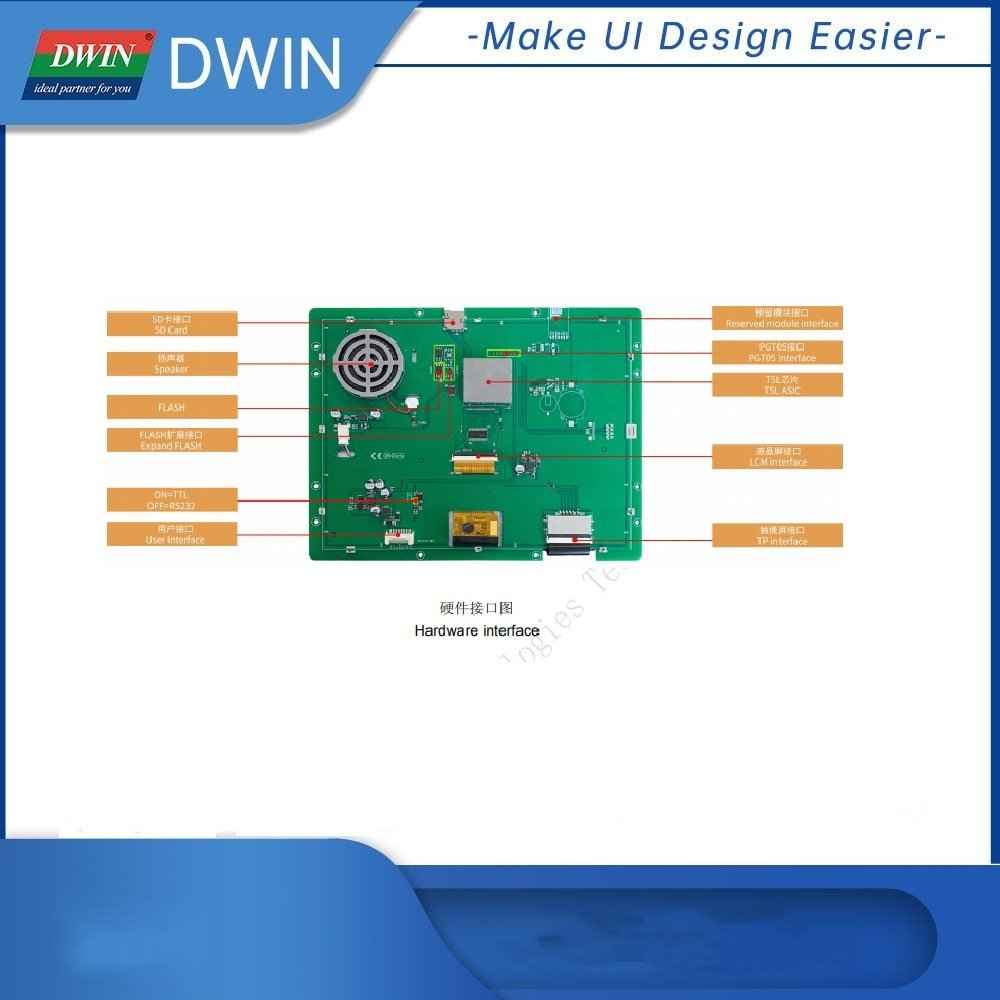

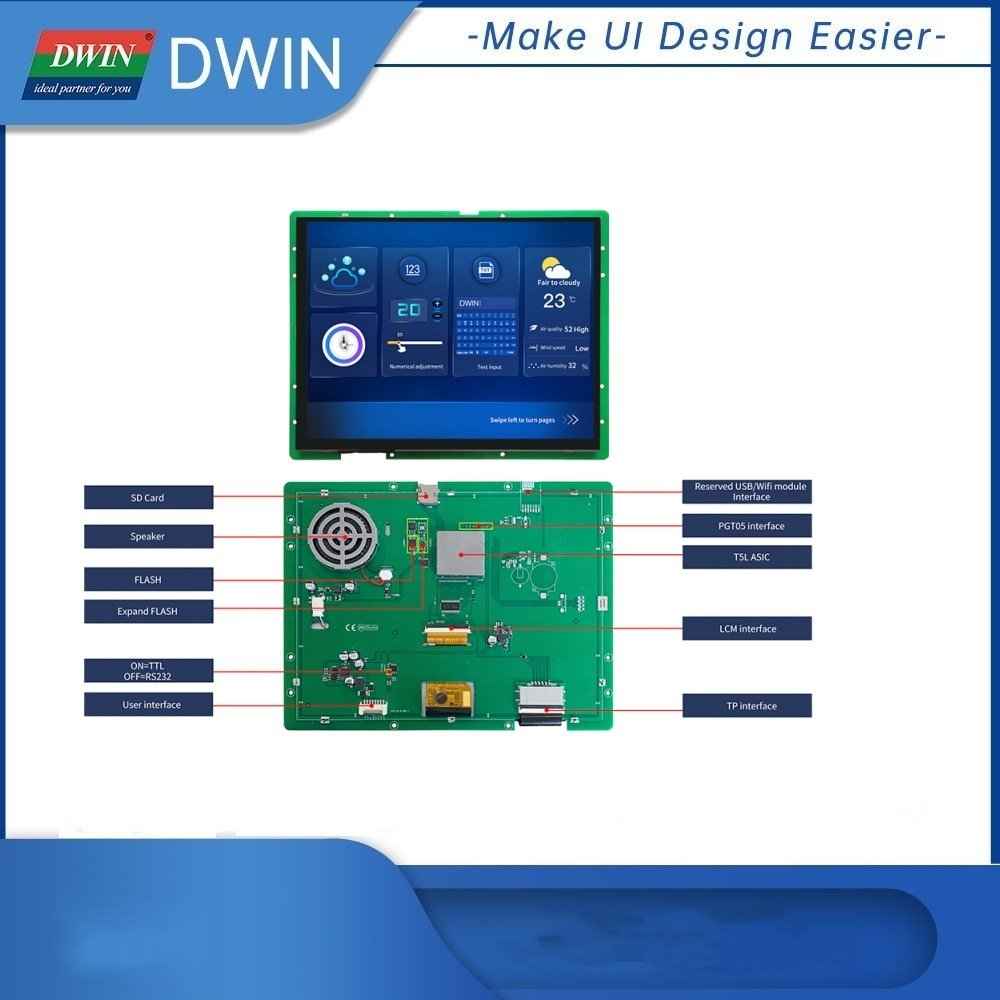

Интерфейс
LCM интерфейс	FPC60 0,5мм, интерфейс LVDS
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	FPC6_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = -4 мА; 4.78~5.0 В. Выход 0: Iвых = 4 мА; 0~0.4 В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА; 2.5~5.0 В. Вход 0: Iin = -1 мА; 0 ~ 1.0 В
Входной интерфейс	Режим определяется перемычкой：ON=N81，3.3V & 5V TTL/CMOS; OFF=N81,RS232 (Default RS232）

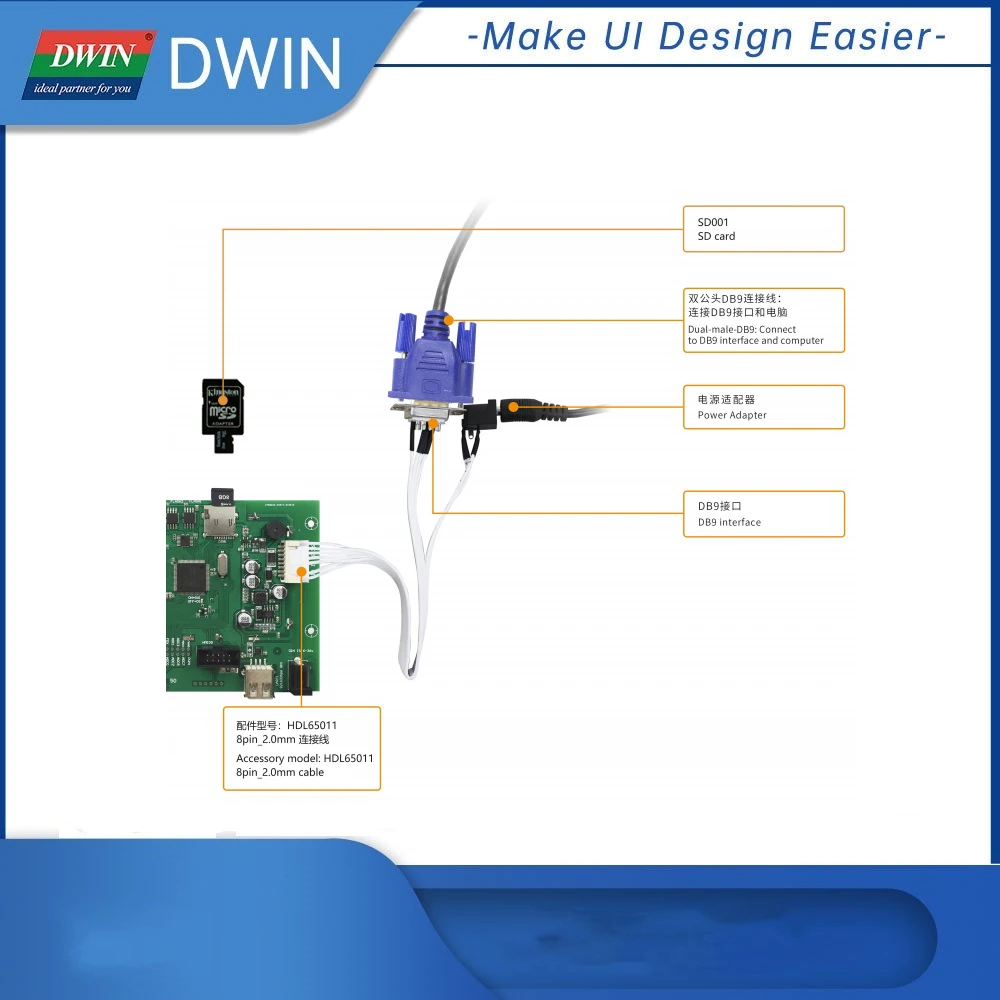

Пользовательский интерфейс	8-контактный разъем 2.0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Разъем	8Pin_2.0mm Socket
Динамик	Встроенный динамик. Мощность: 2 Вт
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
RAM Memory	128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение	Возможность расширения до 64 МБ без флэш-памяти или до 48 МБ без флэш-памяти + 512 МБ флэш-памяти NAND
Flash память	32MB NOR Flash, для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory	При отключении питания сохраняются данные пользовательской базы данных объемом 512 Кбайт
Пространство шрифта	Переменное пространство для хранения 128 КБ байт Данные не сохраняются при отключении питания
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией Dwin. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2020-09-08
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG10768C104_03WTC
