Схема многопараметрического датчика качества воды на основе T5L0
Принцип работы многопараметрического детектора качества воды
Детектор качества воды - это прибор для проверки качества воды, который вычисляет содержание соответствующих компонентов в воде с помощью электрохимической реакции или химического взаимодействия, колориметрии, титрования, измерения электропроводности и т.д.
Портативный электронный детектор качества воды в основном использует электродный метод для определения каждого показателя измерения, который состоит из микроконтроллера, панели дисплея, вспомогательного сенсорного модуля, батареи и т.д. Принцип заключается в использовании различных датчиков для сбора параметров качества воды и отображения пробы после обработки данных. значение концентрации.
Решение
Использование чипа DWIN T5L0 в качестве центра управления всем дисплеем определения качества воды с помощью сбора температуры, измерения pH, растворенного кислорода, мутности, модуля обнаружения TDS для сбора данных о качестве воды для вычисления соответствующего значения концентрации пробы, который управляет 5,0-дюймовым 800 * ЖК-панель с разрешением 480 пикселей для отображения результатов тестирования, а также через беспроводной модуль Bluetooth для обеспечения сетевой и облачной передачи данных поддерживает микропринтер для печати результатов тестирования на месте. Его можно широко использовать в канализации, промышленной плавке, аквакультуре и других отраслях промышленности для тестирования качества воды.Особенности детектора качества воды
-
Точные данные: данные сбора 16-битного АЦП обрабатываются на основе алгоритма T5L0 (можно выбрать выделенный 16-битный процессор АЦП или параллельную обработку АЦП на основе T5L0), разделение аналоговых и цифровых схем, высокая помехозащищенность;
-
Богатые функции: поддержка индексов измерения pH, растворенного кислорода, электропроводности, мутности, ОВП по желанию с одновременным обнаружением и быстрым откликом.;
-
IT может хранить 30 000 данных измерений, настраивать до 100 параметров кривой измерения и поддерживать запрос исторических данных;
-
Поддержка программного обеспечения для сбора и анализа данных, экспорта данных через USB-интерфейс и загрузки данных в облако, удаленного обновления;
-
Поддержка внешнего портативного термопринтера, который может быстро печатать результаты измерений на месте.
-
Интеллектуальный интерактивный дизайн, удобный для пользователя.
1.1 DWIN Многопараметрический детектор качества воды

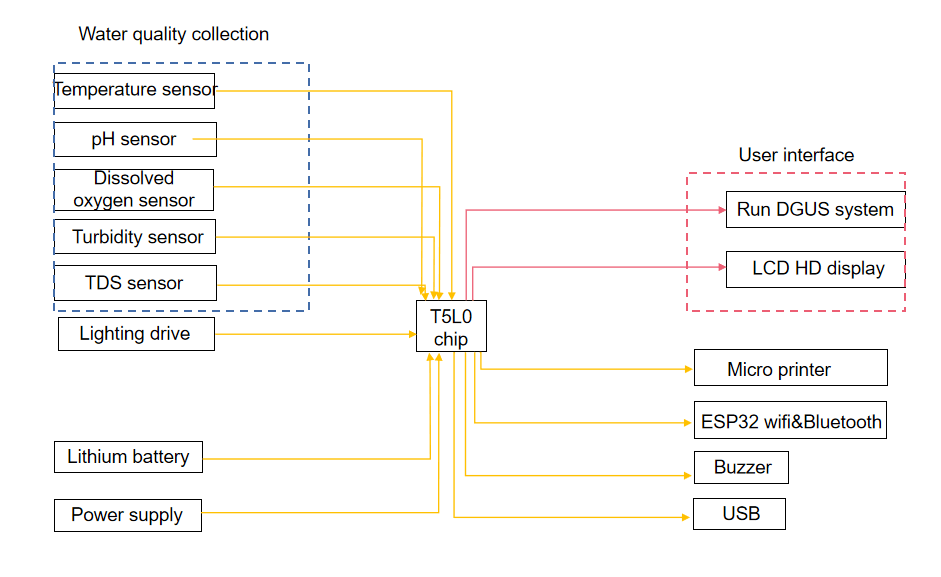

1.2 Блок-схема многопараметрического детектора качества воды DWIN

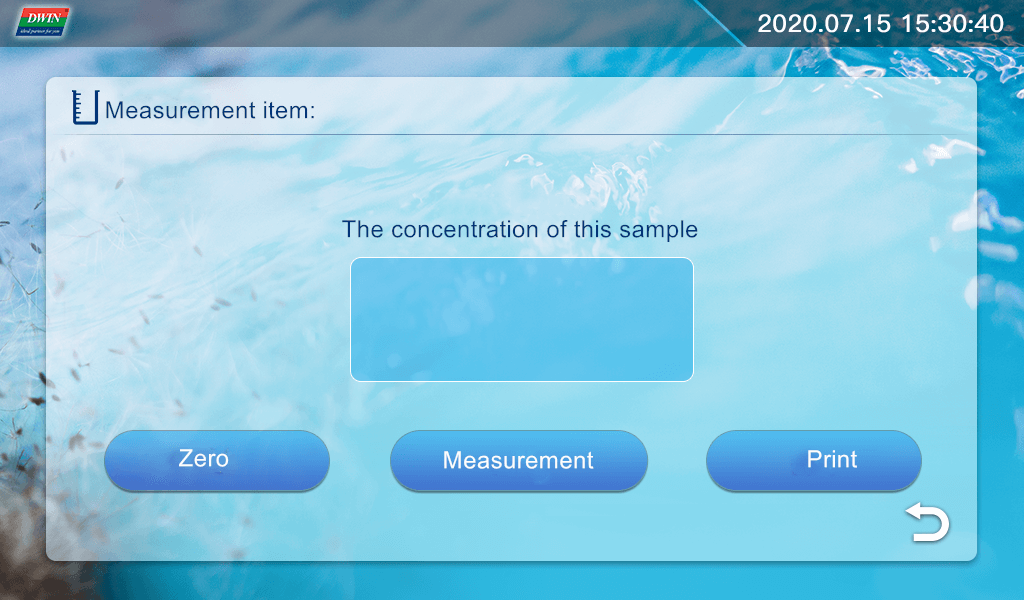

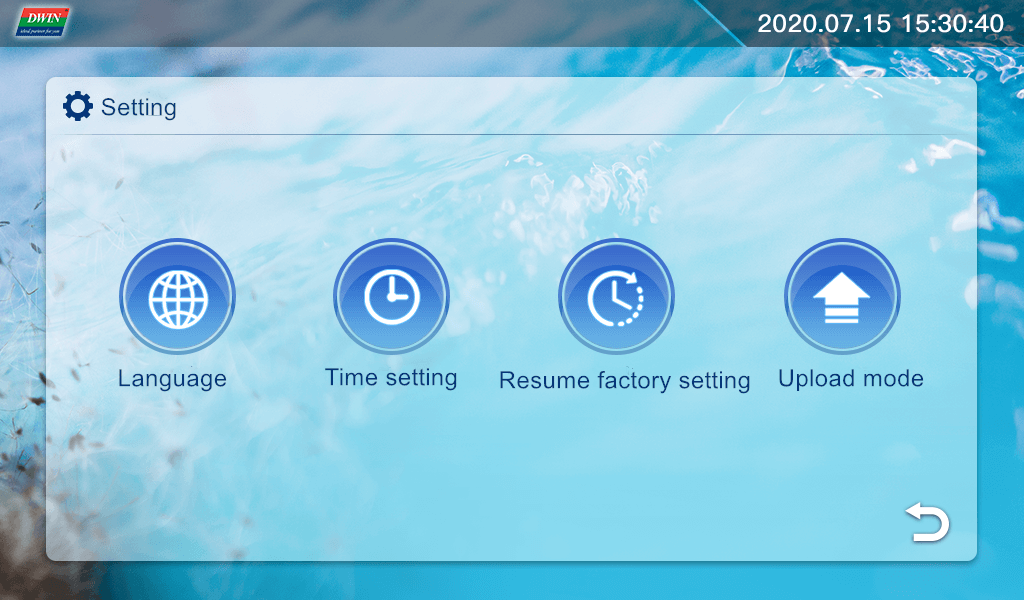

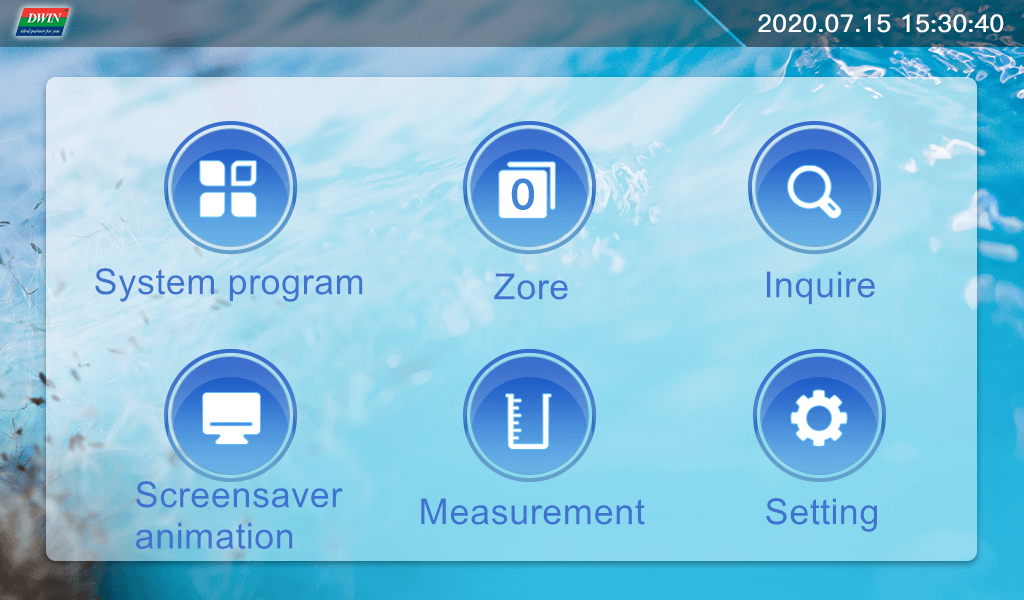

1.3 Пример user interface
