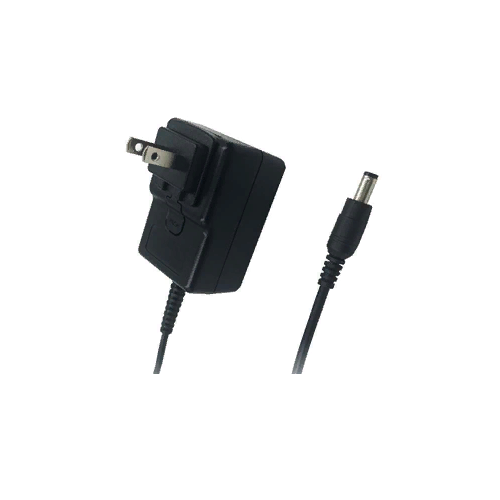

Встраиваемый адаптер питания переменного/постоянного тока Adapter ADA360K120S001A

Встраиваемый адаптер питания переменного/постоянного тока Adapter ADA360K120S001A

Описание товара:

Adapter ADA360K120S001A

Широкое входное напряжение: диапазон входного рабочего напряжения 100-240 В переменного тока.
Низкое энергопотребление: холостой ход <0,075Вт.
Высокая энергоэффективность: шесть уровней энергопотребления, энергоэффективность до 89%.
Высокая надежность: соответствует классу безопасности EN60601-1 Ⅱ и уровню защиты изоляции 2×MOPP, а также соответствует стандарту CE.
Огнестойкая изоляция: огнестойкий термостойкий материал UL94V-0.
Типы защиты: защита от короткого замыкания, защита от перегрузки по току, защита от перенапряжения и самовосстановление.
Удобное преобразование: Адаптируйтесь к пяти конверсионным штекерам британского, австралийского, европейского, американского и китайского языков.

Описание товара

AC/DC Wall Mounted Power Adapter
ADA360K120S001A

Selection

Max. Power	36W
Input voltage	100-240 VAC
Voltage/Current	DC12V /3000mA
Efficiency	89%
Max. Capacitive Load	5000 uF
Standby Power Consumption	0.075W

Input Parameters

Input Voltage Range	AC input: 100-240VAC
Input Frequency	50-60Hz
Input Current	115VAC, Max. 0.7A 230VAC, Max. 0.5A
Impulse Current	115VAC, Typic: 10A 230VAC, Typic: 25A
Leakag current	264VAC/60Hz, typic: 0.1mA

Output Paremeters

Output Voltage Accuracy	Typic: ±5%
Linear Regulation Rate	Full load, typic: ±0.5%
Load Regulation Rate	Typic: ±1%
Ripple Noise	20MHz, Typic: 50mV, Max. 100mV
Temperature Drift Coefficient	Typic: ± 0.02%/℃
Short Circuit Protection	Long term short circuit, self recovery
Over Current Protection	≥130% IO self recovery
Over Voltage Protection	12V output: ≤27VDC 24V output: ≤40VDC
Standby Power	Max. 0.075W
Minimum Load	Min. 0%
Power Down Hold Time	115VAC input: typic 15ms 230VAC input: typic 80ms

General Parameters

Isolation Voltage(Input/Output)	Min. 4000VAC(The test time is 1 minute, and the leakage current is ≤ 5mA)
Orerating Temp.	-40/+70℃
Storage Temp.	-40/+85℃
Storage Humidity	95%RH
Wave Soldering	260±5℃; time: 5-10S
Manual Welding	360±10℃; time: 3-5S
Switching Frequency	65kHz
Safety Standards	EN60601-1
Safety Certification	EN60601-1
Safety Level	2XMOPP(Primary side-Secondary side)
Mean Time Between Failure	≥300000H (25%)

EMC Parameters

Conducted Disturbance	EN55011(CISPR11)/EN55032(CISPR32) CLASSB
Radiation Disturbance	EN55011(CISPR11)/EN55032(CISPR32) CLASSB
Voltage Flicker	EN61000-3-2
Harmonic Current	EN61000-3-2
ESD	±8KV/Contact ±2KV, 4KV, 8KV, 15KV/Air
Radiated Immunity	10V/m
Burst Immunity	±2KV
Surge Immunity	±0.5KV/±1KV
Conducted Disturbance Immunity	3Vm/0.15MHz-80MHz 6Vm（Within 15m band） /0.15MHz-80MHz 80%AM,1kHz
Immunity to voltage sags, sags and short interruptions	0%UT 0.5cycle 0°，45°，90°，135°，180°， 270°，315°。 0%UT 1cycle 70%UT 25/30 cycle 0° 0%UT 250/300 cycle

Application

Previous: AC/DC Medical Adapter ADA360K240S001A

Next: 10.1 Inch AHD HD Analog Camera Solution Screen
DMG10600C101_25W

Характеристики

Электрические характеристики
Максимальная мощность	36 Вт
Входное напряжение	100-240 В переменного тока
Напряжение/ток	DC12V /3000mA
Эффективность	89%
Выбор
Максимум. Емкостная нагрузка	5000 мкФ
Энергопотребление в режиме ожидания	0,075Вт
Datasheet
Datasheet	Загрузить
Datasheet
Входные параметры
Диапазон входного напряжения	Вход переменного тока: 100-240 В переменного тока
Входная частота	50-60 Гц
Входной ток	115VAC, Макс. 0.7A230VAC, Макс. 0,5A
Импульсный ток	115VAC, Типичный: 10A230VAC, Типичный: 25A
Ток утечки	264VAC /60 Гц, типичный: 0,1 мА
Выходные параметры
Точность выходного напряжения	Типичный: ±5%
Скорость линейного регулирования	Полная нагрузка, типичная: ±0,5%
Скорость регулирования нагрузки	Типичный: ±1%
Пульсирующий шум	20 МГц, Типичный: 50 мВ, макс. 100 мВ
Коэффициент температурного дрейфа	Типичный: ± 0.02%/℃
Защита от короткого замыкания	Длительное короткое замыкание, самовосстановление
Защита от превышения тока	Самовосстановление ввода-вывода ≥130%
Защита от перенапряжения	Выход 12V: ≤27VDC24V выход: ≤40VDC
Резервная мощность	Макс. 0,075Вт
Минимальная нагрузка	Мин. 0%
Время удержания при отключении питания	Вход 115VAC: типичный 15 мс230vac вход: типичный 80 мс
Общие параметры
Напряжение изоляции (вход/выход)	Мин. 4000 В переменного тока (время испытания составляет 1 минуту, а ток утечки составляет ≤ 5 мА)
Рабочая температура	-40/+70℃
Температура хранения	-40/+85℃
Влажность хранения	Относительная ВЛАЖНОСТЬ 95%
Волновая пайка	260±5℃; время: 5-10 С
Ручная сварка	360±10℃; время: 3-5S
Частота переключения	65 кГц
Стандарты безопасности	EN60601-1
Сертификация безопасности	EN60601-1
Уровень безопасности	2XMOPP (первичная сторона-вторичная сторона)
Среднее время наработки на отказ	≥300000H (25%)
Параметры ЭМС
Кондуктивное нарушение	EN55011(CISPR11)/EN55032(CISPR32) КЛАСС B
Радиационные помехи	EN55011(CISPR11)/EN55032(CISPR32) КЛАСС B
Мерцание напряжения	EN61000-3-2
Гармонический ток	EN61000-3-2
Радиационный иммунитет	10В/м
Иммунитет к кондуктивным помехам	3Vm/0,15 МГц-80 МГц 6Vm (в пределах диапазона 15 м) /0,15 МГц-80 МГц 80%AM, 1 кГц
Невосприимчивость к провалам напряжения, провалам и кратковременным прерываниям	0% UT 0,5 цикла 0°，45°，90°，135°，180°， 270°，315°。 0% UT 1 цикл 70%UT 25/30 цикл 0° 0% UT 250/300 цикл
Прочие
Артикул	ADM360K120S001A
