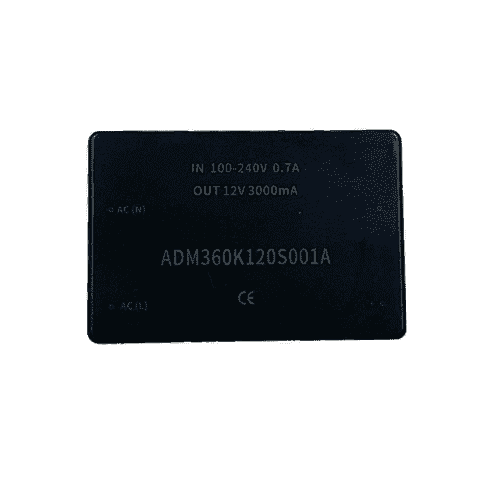

Медицинский силовой модуль DWIN AC/DC ADM360K120S001A

Медицинский силовой модуль DWIN AC/DC ADM360K120S001A

Описание товара:

Медицинский силовой модуль DWIN AC/DC
ADM360K120S001A

Широкое входное напряжение: диапазон входного рабочего напряжения составляет 100-240 В переменного тока.
Низкое энергопотребление: холостой ход <0,075Вт.
Высокая энергоэффективность: шесть уровней энергопотребления, энергоэффективность до 89%.
Высокая надежность: соответствует классу безопасности EN60601-1 Ⅱ и уровню защиты изоляции 2×MOPP и соответствует стандарту CE.
Огнестойкая изоляция: огнестойкий термостойкий материал UL94V-0.
Типы защиты: защита от короткого замыкания, защита от перегрузки по току, защита от перенапряжения и самовосстановление.
Малый размер:65.8*44.5*26.1 мм, его можно использовать в продуктах с высокими требованиями к объему.

Описание товара

DWIN AC/DC Medical Power Module ADM360K120S001A

Application

Характеристики

Размеры
Размеры (ШxВxГ), мм	65.8044.5526.10
Электрические характеристики
Максимальная мощность	36 Вт
Входное напряжение	100-240 В переменного тока
Напряжение/ток	DC12V/3000mA
Эффективность	89%
Выбор
Максимум. Емкостная нагрузка	5000 мкФ
Энергопотребление в режиме ожидания	0,075Вт
Datasheet
Datasheet	Загрузить
Версия Datasheet	2022-02-22
Datasheet
Входные параметры
Диапазон входного напряжения	Вход переменного тока: 100-240 В переменного тока
Входная частота	50-60 Гц
Входной ток	115VAC, Макс. 0.7A230VAC, Макс. 0,5A
Импульсный ток	115VAC, Типичный: 10A230VAC, Типичный: 25A
Ток утечки	264VAC /60 Гц, типичный: 0,1 мА
Выходные параметры
Точность выходного напряжения	Типичный: ±5%
Скорость линейного регулирования	Полная нагрузка, типичная: ±0,5%
Скорость регулирования нагрузки	Типичный: ±1%
Пульсирующий шум	20 МГц, Типичный: 50 мВ, макс. 100 мВ
Коэффициент температурного дрейфа	Типичный: ± 0.02%/℃
Защита от короткого замыкания	Длительное короткое замыкание, самовосстановление
Защита от превышения тока	Самовосстановление ввода-вывода ≥130%
Защита от перенапряжения	Выход 12V: ≤27VDC24V выход: ≤40VDC
Резервная мощность	Макс. 0,075Вт
Минимальная нагрузка	Мин. 0%
Время удержания при отключении питания	Вход 115VAC: типичный 15 мс230vac вход: типичный 80 мс
Общие параметры
Напряжение изоляции (вход/выход)	Мин. 4000 В переменного тока (время испытания составляет 1 минуту, а ток утечки составляет ≤ 5 мА)
Рабочая температура	-40/+70℃
Температура хранения	-40/+85℃
Влажность хранения	Относительная ВЛАЖНОСТЬ 95%
Волновая пайка	260±5℃; время: 5-10 С
Ручная сварка	360±10℃; время: 3-5S
Частота переключения	60 кГц
Стандарты безопасности	EN60601-1
Сертификация безопасности	EN60601-1
Уровень безопасности	2XMOPP (первичная сторона-вторичная сторона)
Среднее время наработки на отказ	≥300000H (25%)
Параметры ЭМС
Кондуктивное нарушение	EN55011(CISPR11)/EN55032(CISPR32) КЛАСС B
Радиационные помехи	EN55011(CISPR11)/EN55032(CISPR32) КЛАСС B
Мерцание напряжения	EN61000-3-2
Гармонический ток	EN61000-3-2
Радиационный иммунитет	10В/м
Иммунитет к кондуктивным помехам	3Vm/0,15 МГц-80 МГц 6Vm (в пределах диапазона 15 м) /0,15 МГц-80 МГц 80%AM, 1 кГц
Невосприимчивость к провалам напряжения, провалам и кратковременным прерываниям	0% UT 0,5 цикла 0°，45°，90°，135°，180°， 270°，315°。 0% UT 1 цикл 70%UT 25/30 цикл 0° 0% UT 250/300 цикл
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	ADM360K120S001A
