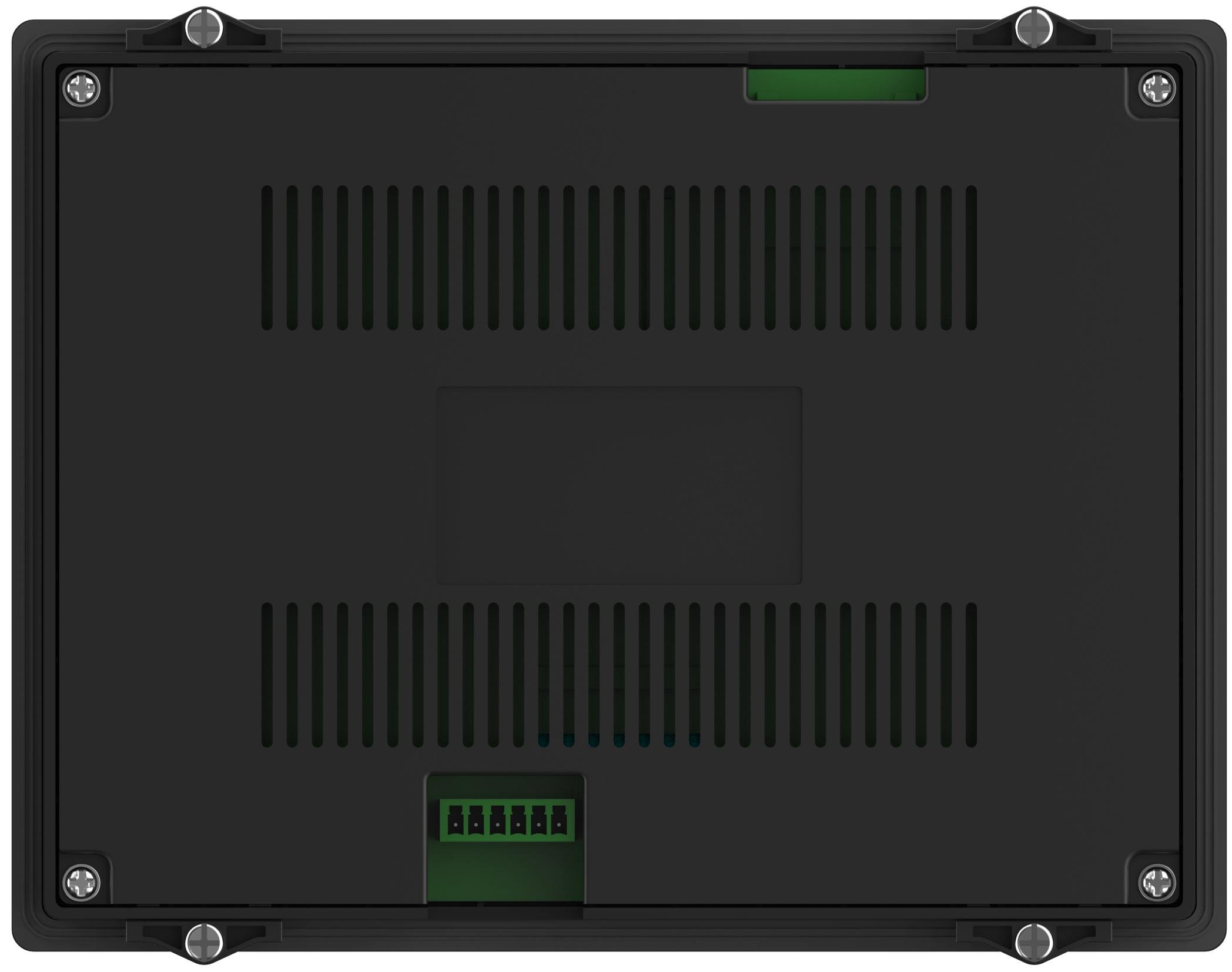

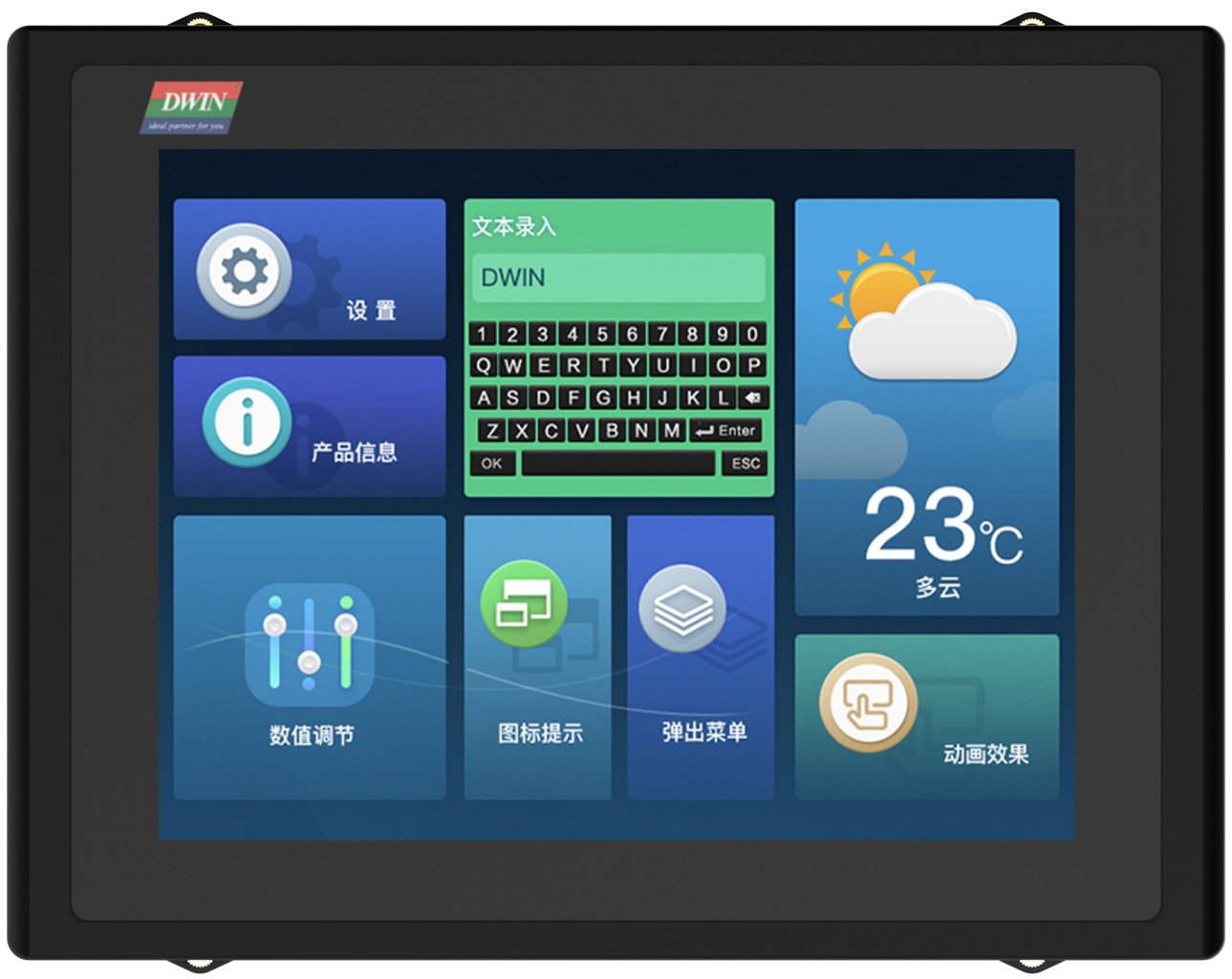

DMG80600T080_15WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью
DMG80600T080_15WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью фото 2
DMG80600T080_15WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью фото 3
DMG80600T080_15WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью фото 4
DMG80600T080_15WTR DWIN T5L1 UART HMI 8" TN ЖК-дисплей промышленного класса с сенсорной резистивной панелью фото 5
DWIN
Отзывов: 0
Артикул: DMG80600T080_15WTR

Описание товара:

DMG80600T080_15WTR

DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, со встроенным динамиком и RTC, с конформным покрытием, в корпусе, промышленного класса. Основан на T5L1, работает под управлением системы DGUS II

  • Резистивное сенсорное управление.
  • Яркость 350 нит.
  • Уровень защиты корпуса: IP65 (Front).
Характеристики:
Все характеристики
Степень применения
Индустриальный класс
3D-данные
Загрузить
Диагональ
8.0"
Разрешение
800×600
Срок жизни
≥ 30 000ч
Яркость
350 nit
Защитное покрытие
Есть
Уровень защиты IP65
IP65 (Front)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN DWIN T5L1 UART HMI 8" TN-TFT ЖК-дисплей промышленного класса
DMG80600T080_15W

DWIN TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, со встроенным динамиком и RTC, с конформным покрытием, уровень защиты корпуса IP65 (Front) , промышленного класса. Основан на T5L1, работает под управлением системы DGUS II

DMG80600T080_15WTR
Аксессуары

1 2
Function working principle共用 开发流程描述8 PIN 2.0

Характеристики

Основные параметры
Степень применения Индустриальный класс
Защитное покрытие Есть
Уровень защиты IP65 IP65 (Front)
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.0"
Разрешение 800×600
Срок жизни ≥ 30 000ч
Яркость 350 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70°/70°/50°/70°(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.0×121.5
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 217.0×166.5×24.3
Установочные размеры, мм 206.1(+0.5)×155.7(+0.5)
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 6~36
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, максимальная подсветка: 310 мА. VCC = +12 В, подсветка выключена: 100 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
ESD test Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test Power supply ±2KV; 100KHz Normal operation

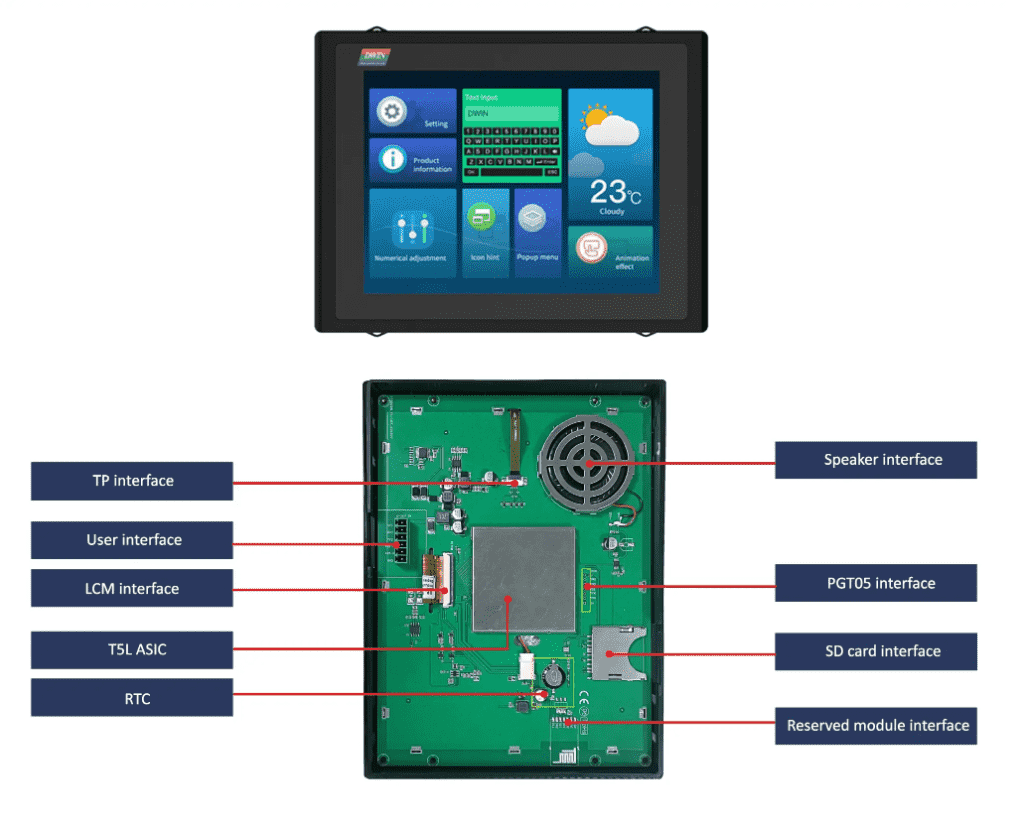

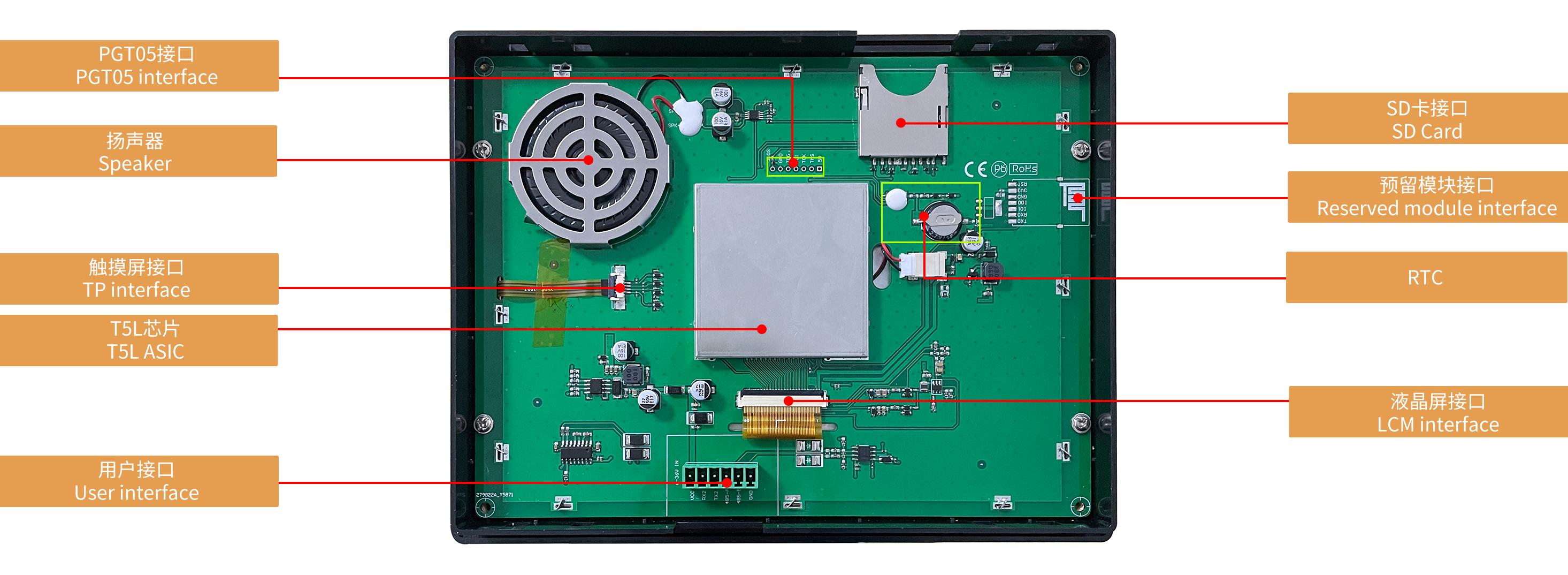

Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс Интерфейс FCC4Pin_1.0mm
Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение Выход 1: -5.0~-3.0В. Выход 0: 3.0~5.0В
Входное напряжение (RXD) Вход 1: -15.0~-5.0В. Вход 0: 5.0~15.0В
Входной интерфейс UART2: RS232. UART4: RS485 Only available after OS configuration)
Пользовательский интерфейс Гнездо 6Pin_3.81mm
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: RS232UART4: RS485 (доступно только после настройки ОС)
RTC (Super-capacitor) Суперконденсатор для питания.Точность: ± 20 частей на миллион при 25 ℃.Он может нормально работать в течение 7 дней после сбоя питания.
Разъем 6Pin_3.81mm
Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Динамик Бортовой динамик. Мощность: 2 Вт
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Когда продукт выходит из строя случайно, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта к
Память
Flash расширение Возможность расширения до 64 Мбайт без флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND Flash (внутри экрана)
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-03-25
Datasheet
Вес и габариты
Ширина (мм) 166.5
Вес (грамм) 645
Прочие
Гарантия 1 год
Страна бренда Китай
