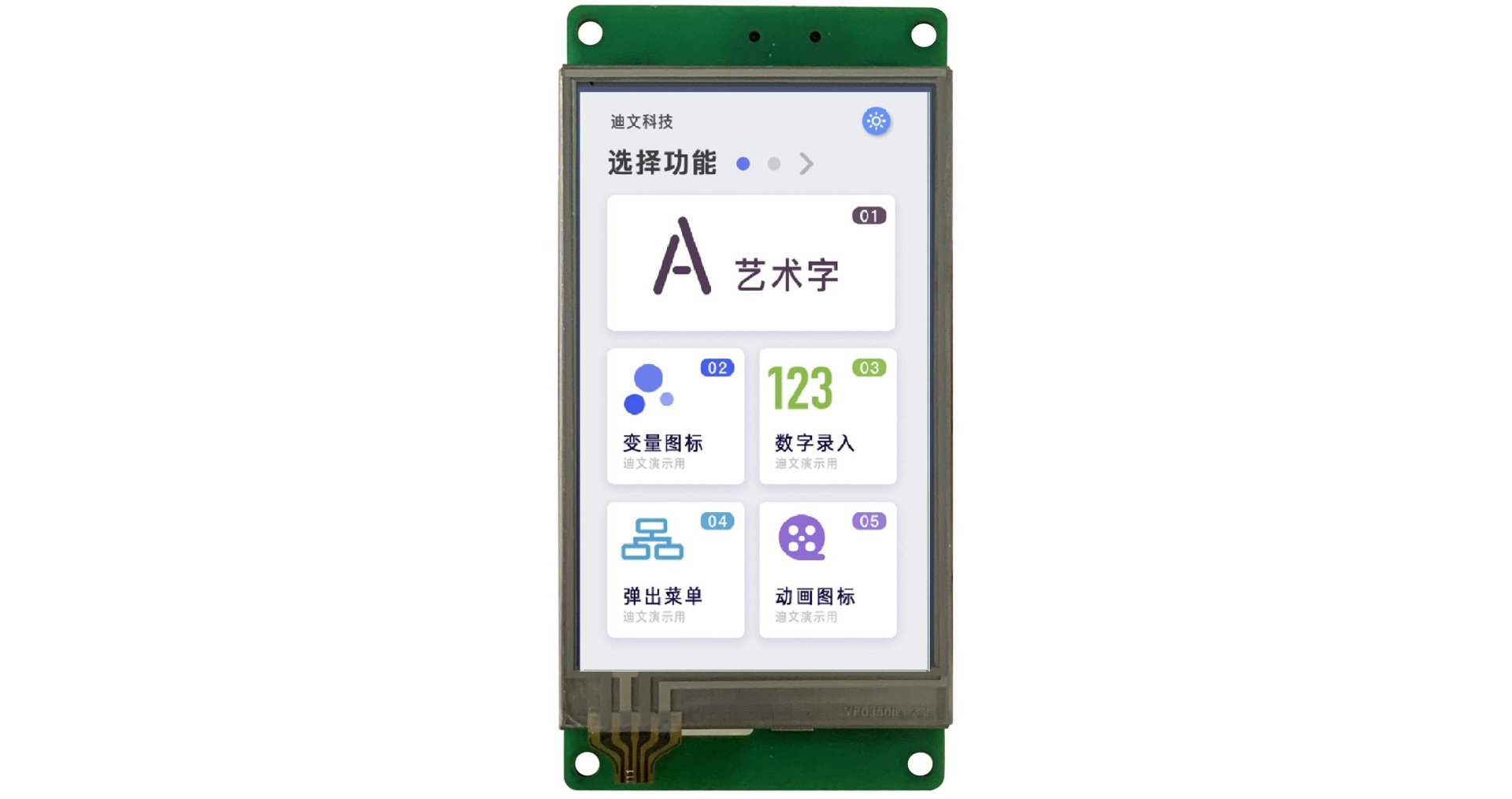

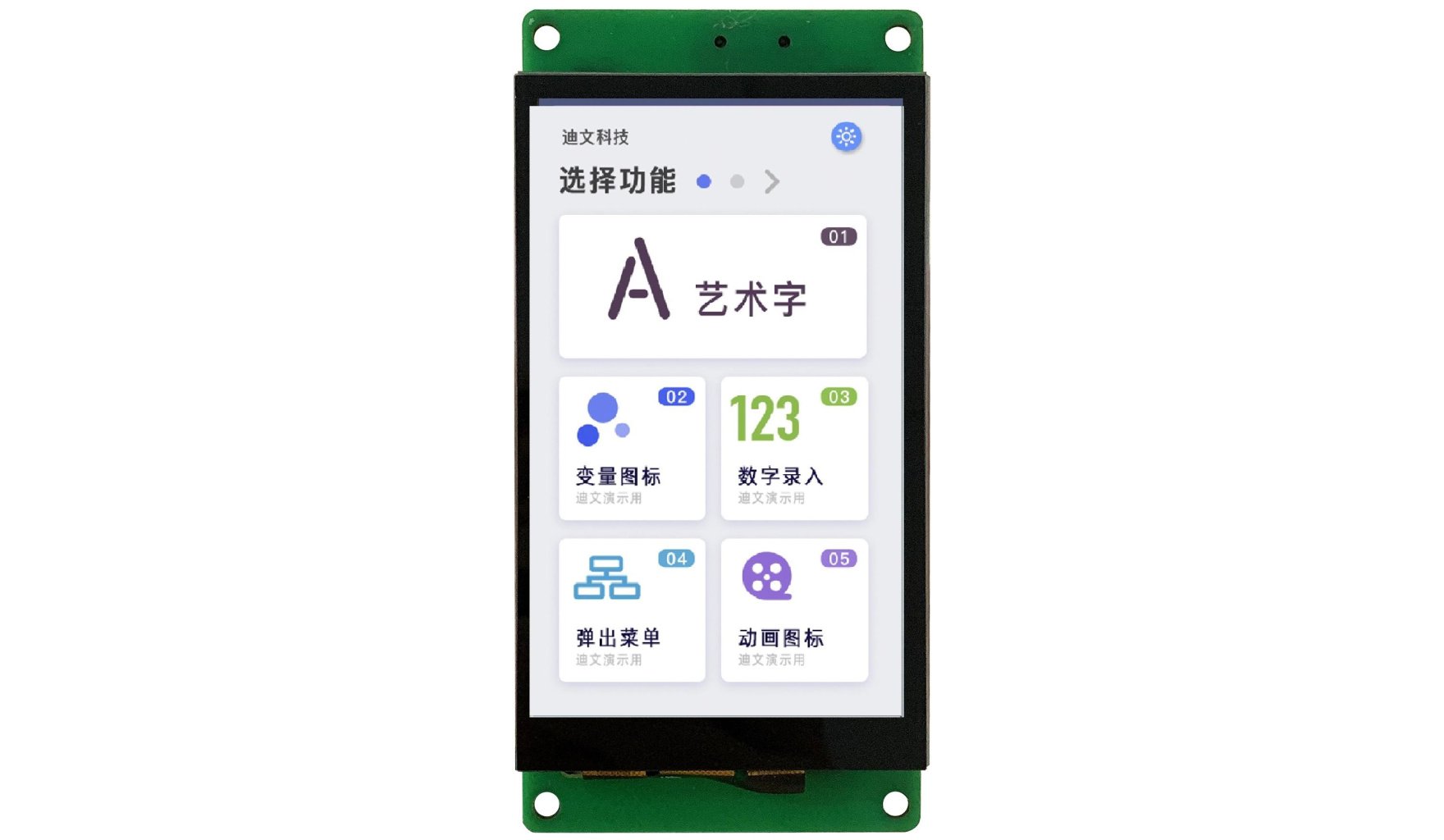

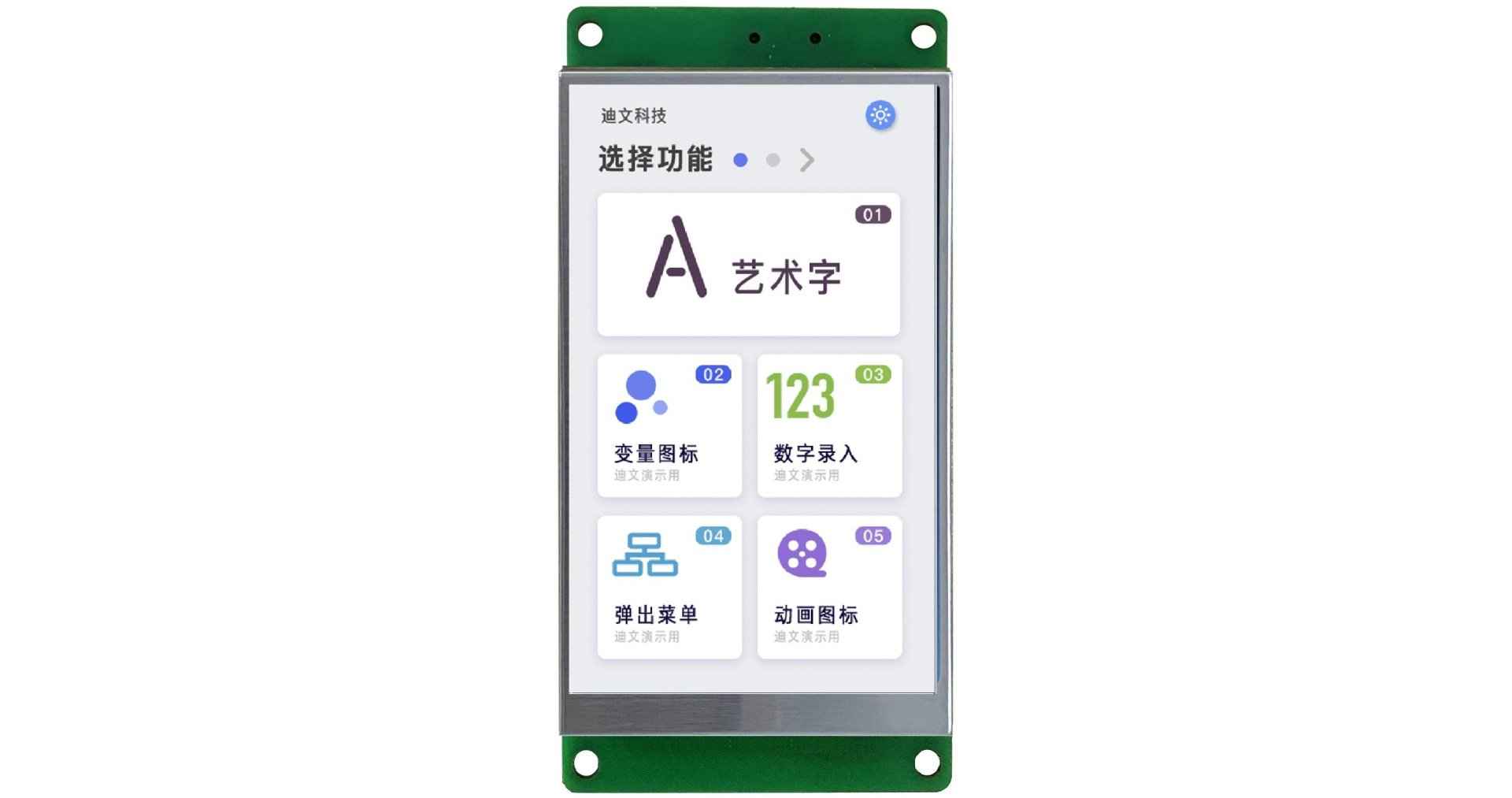

DMG80480K035_03W DWIN T5L1 UART HMI 3.5" IPS ЖК-дисплей медицинского класса

Степень применения [Основные параметры]

Медицинский класс

Диагональ [Дисплей]

3.5"

3D-данные [3D-данные]

8679

Разрешение [Дисплей]

800×600

Срок жизни [Дисплей]

≥ 30 000ч

Защитное покрытие [Основные параметры]

Есть

Установочные размеры, мм [Размеры]

87.4(+0.3)×51.3(+0.3)

Периферия [Пользовательский интерфейс и периферия]

WTC Зуммер.RTC, интерфейс PGT05 / WTR Зуммер.RTC, интерфейс PGT05 / WN Зуммер.RTC, интерфейс PGT05

Цветность [Дисплей]

262K (262144) 18-bit 6R6G6B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

WTC: 250 нит / WTR: 250 нит / WN: 300 нит

Угол обзора（V.A.) [Дисплей]

Широкий угол обзора, 85°/85°/85°/85°(Л/П/В/Д)

Область отображения (Active Area, A.A.) [Дисплей]

44.76x45.00

Подсветка [Дисплей]

LED

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Стекло ITO + пленка ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

4.5-5.5

Напряжение питания, тип. [Напряжение и ток]

5V

Рабочий ток [Напряжение и ток]

VCC = +5 В, Макс. подсветка: 190 мА. VCC = +5 В, выкл.: 90 мА

Рабочая температура [Рабочая среда]

-20~70℃

Температура хранения [Рабочая среда]

30~85℃

Рабочая влажность [Рабочая среда]

10%~90% относительной влажности

LCM интерфейс [Интерфейс]

FPC50 0.5mm, RGB interface

RTP интерфейс [Интерфейс]

4Pin_1.0mm

CTP интерфейс [Интерфейс]

IIC interface

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; -5.0~-3.0В. Выход 0: Iвых = -1 мА; 3.0~5.0В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, -15.0~-5.0В. Вход 0: Iin = -1 мА, 5.0~15.0В

Входной интерфейс [Интерфейс]

UART2: TTL/COMS UART4: TTL/COMS (доступно только после настройки ОС)

Пользовательский интерфейс [Интерфейс]

10Pin_1.0mm

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: TTL/COMSUART4: TTL/COMS (доступно только после настройки ОС)

RTC (Super-capacitor) [Интерфейс]

Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания

Разъем [Интерфейс]

10Pin_1.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя

PGT05 интерфейс [Интерфейс]

В случае случайного сбоя продукта вы можете использовать PGT05 для обновления DGUS. ядро и заставить продукт вернуться кв рабочее состояние

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-11/673c38018d0e836492.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

Тест на старение [Рабочая среда]

72 часа старения при высокой температуре при 50 ℃

ESD test [Рабочая среда]

Contact discharge ±8KV Normal operation. Air discharge ±15KV Normal operation

EFT test [Рабочая среда]

Power supply ±2KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2022-02-23

• DMG80480K035_03WTC.pdf — Размер 3574.9Кб

• DMG80480K035_03WTR .pdf — Размер 3600.8Кб

• DMG80480K035_03WN.pdf — Размер 3642.4Кб
