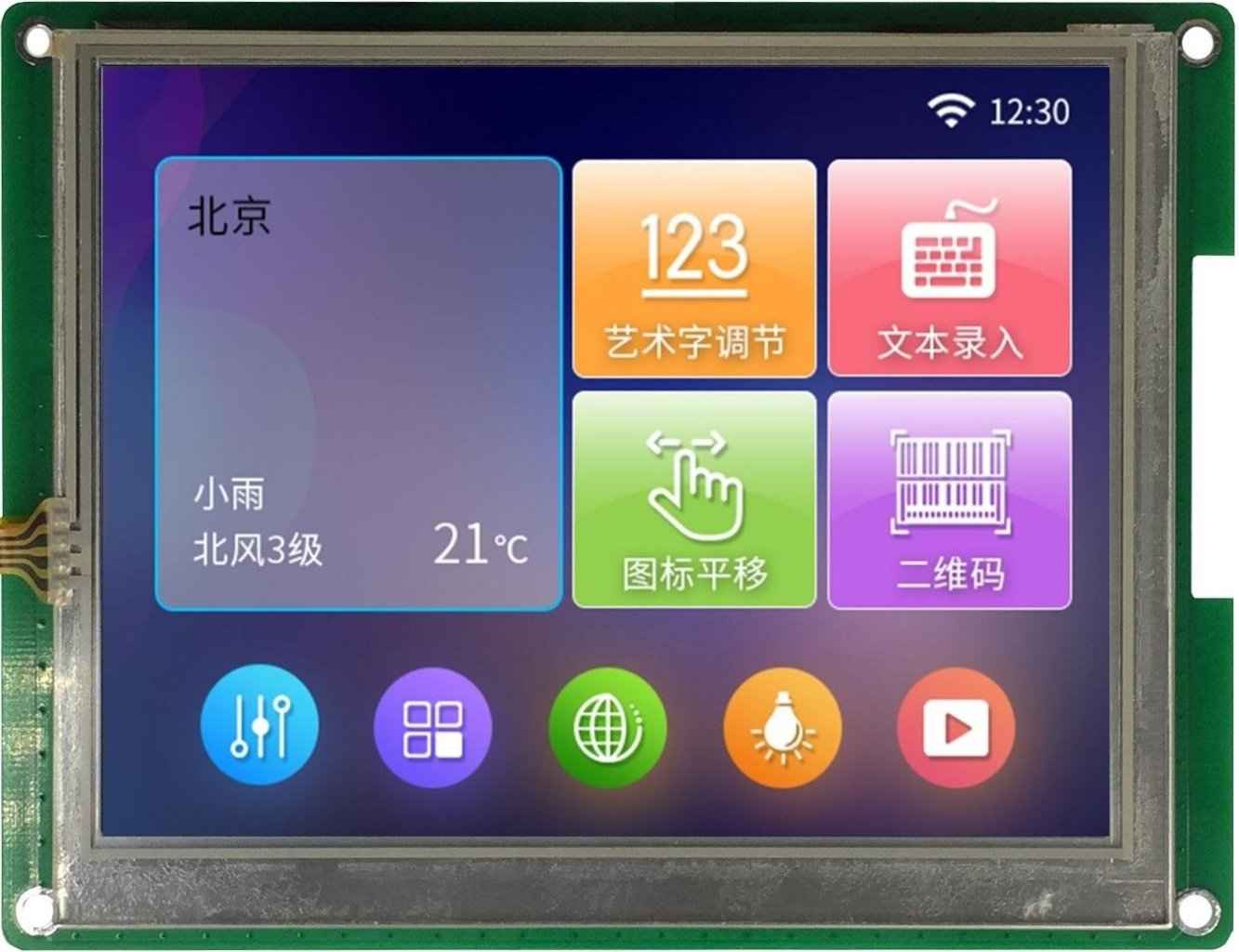

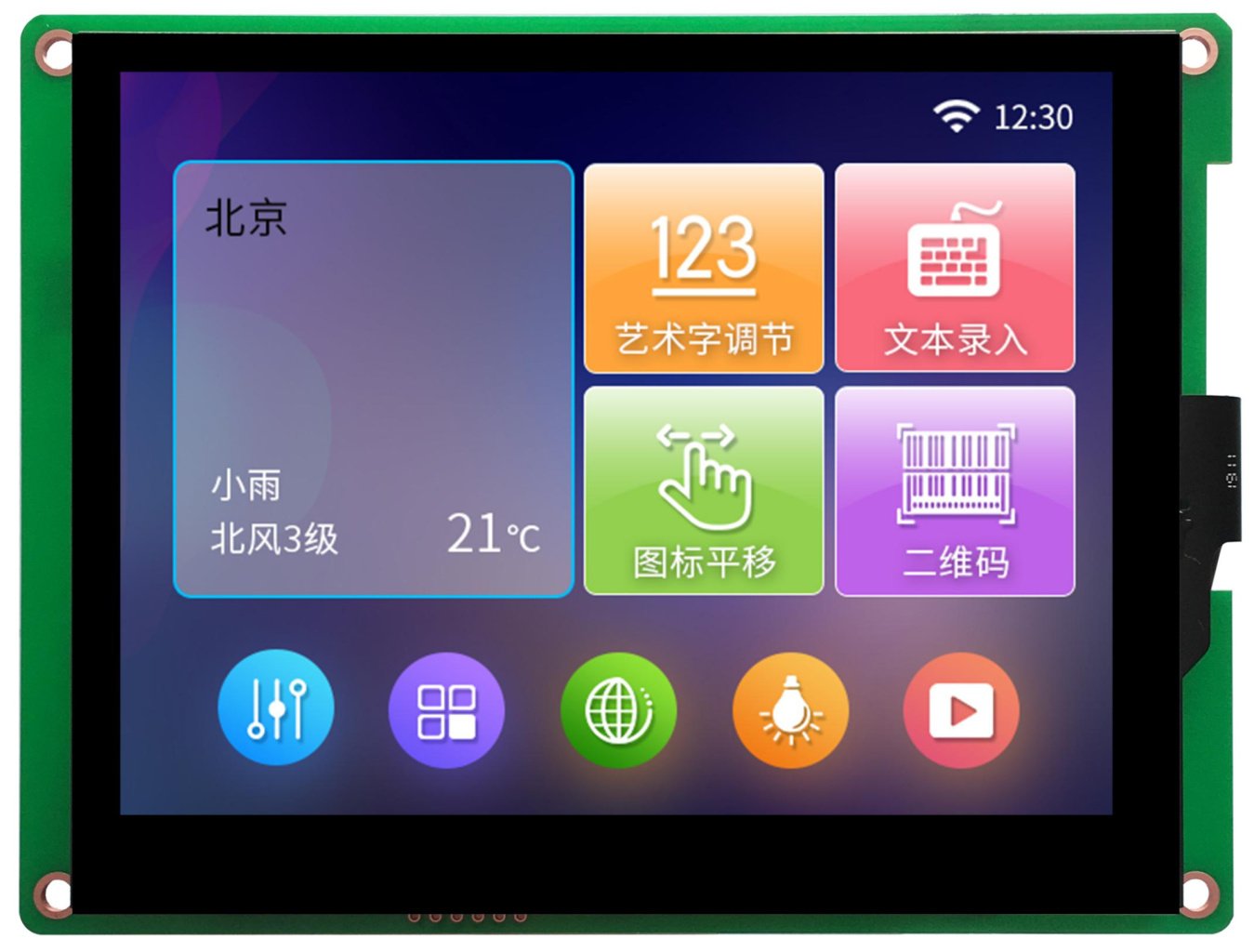

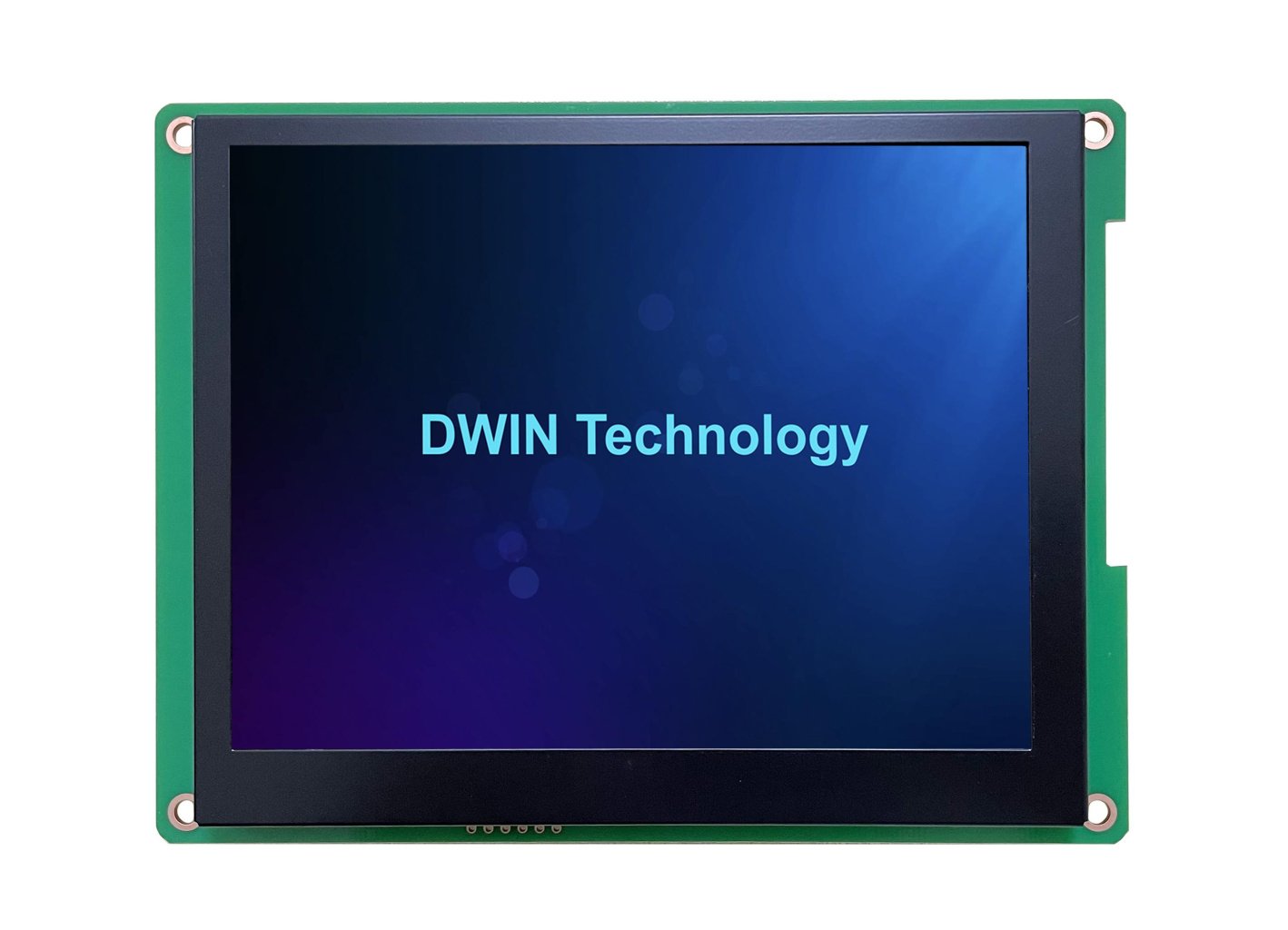

DMG64480C056_03W DWIN T5L1 UART HMI 5.6" TN ЖК-дисплей коммерческого класса

DMG64480C056_03W DWIN T5L1 UART HMI 5.6" TN ЖК-дисплей коммерческого класса

Описание товара:

DMG64480C056_03W

ASIC T5L1 TN-TFT-LCD 5.6 дюйма, разрешение 640*480 пикселей, 16.7М цветов, нормальный угол обзора. Основан на DWIN T5L1, работает под управлением системы DGUS II, коммерческого класса

Без / Резистивного / Емкостного сенсорного экрана.
Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm FCC.
Загрузка через последовательный порт on-line или SD-карту, USB и Wifi-модуль опционально.
Удобный инструмент разработки графических интерфейсов DWIN DGUS V7.624, режим разработки нулевого кода.
Гибкая система разработки: DGUSⅡ/TA (система команд).
Нормальный угол обзора, 70°/70°/50°/70° ( L/R/U/D).
Отдельно работающий двойной процессор с процессором 8051, графическим интерфейсом и процессором операционной системы.

Описание товара

DWIN T5L UART HMI 5.6" TN-TFT ЖК-дисплей коммерческого класса
DMG64480C056_03W

ASIC T5L1 TN-TFT-LCD 5.6 дюйма, разрешение 640*480 пикселей, 16.7М цветов, нормальный угол обзора. Основан на DWIN T5L1, работает под управлением системы DGUS II, коммерческого класса

DMG64480C056_03WTC
accessory

12 (1)

23211q
10 PIN 1.0

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	5.6"
Разрешение	640×480
Срок жизни	≥ 20 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	WTC: 250 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D
Область отображения (Active Area, A.A.)	112.9×84.7
Область просмотра (View Area, V.A.)	114.6×86.3
Подсветка	LED
Яркость	250 nit
Размеры
Установочные размеры, мм	128.0(+0.3)×101.6(+0.3)
Размеры (ШxВxГ), мм	144.8×110.2×17.5
Пользовательский интерфейс и периферия
Периферия	DMG64480C056_03WTC Емкостный сенсорный экран, Зуммер / DMG64480C056_03WTR Резистивный сенсорный экран, Зуммер / DMG64480C056_03WN Зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +5В, максимальная подсветка, 750 мА. VCC = +5В, подсветка выключена, 250 мА
Рабочая среда
Рабочая температура	-20 ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения	-30~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV; 100KHz Normal operation

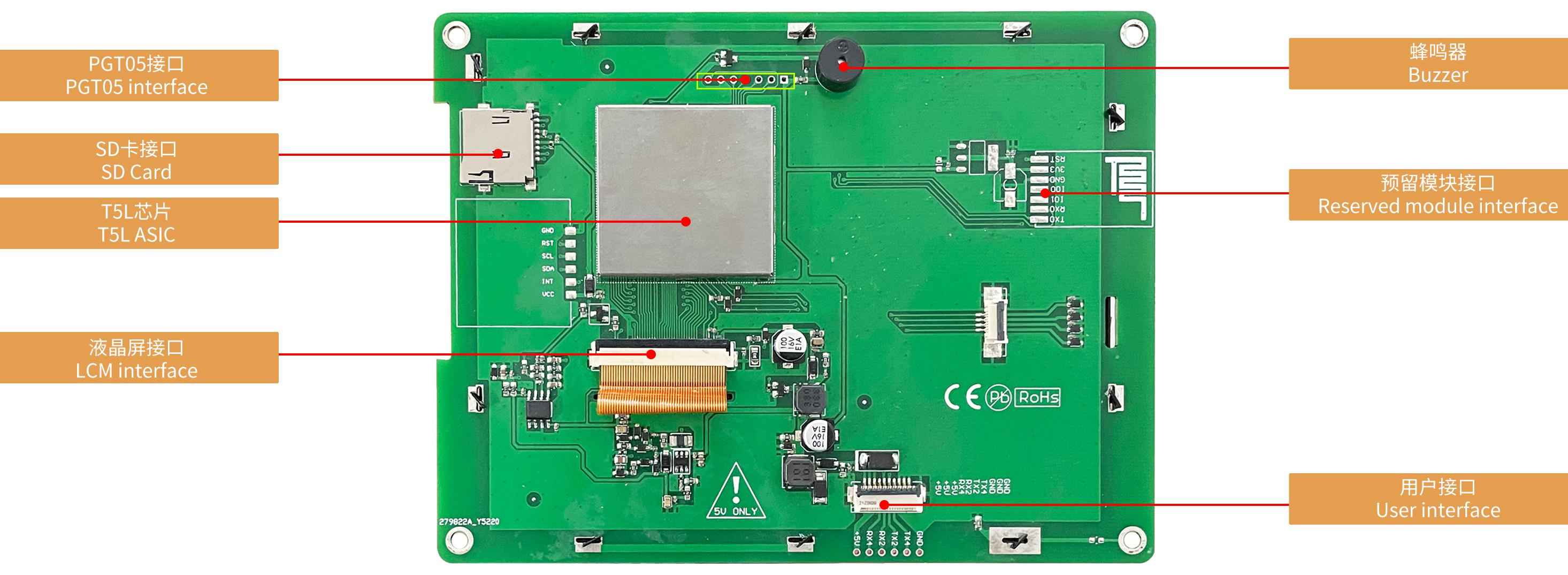

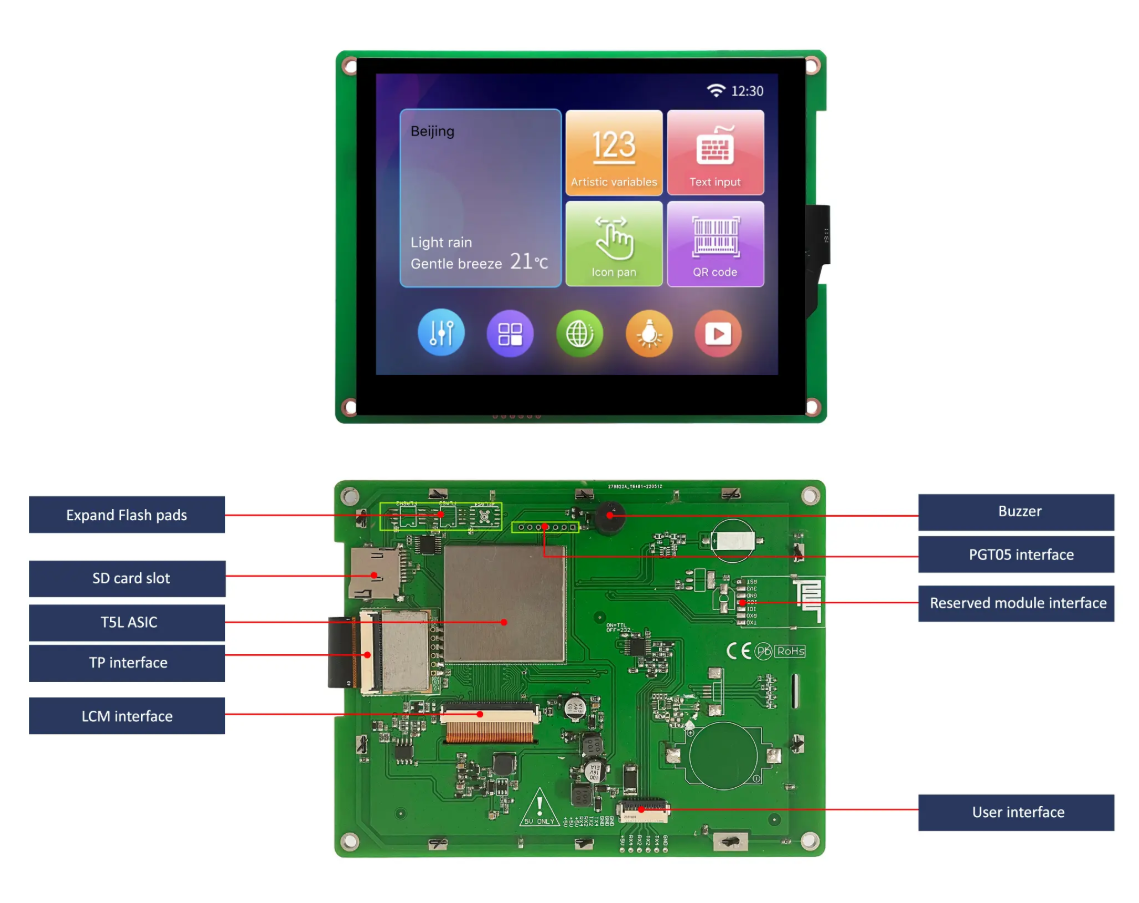

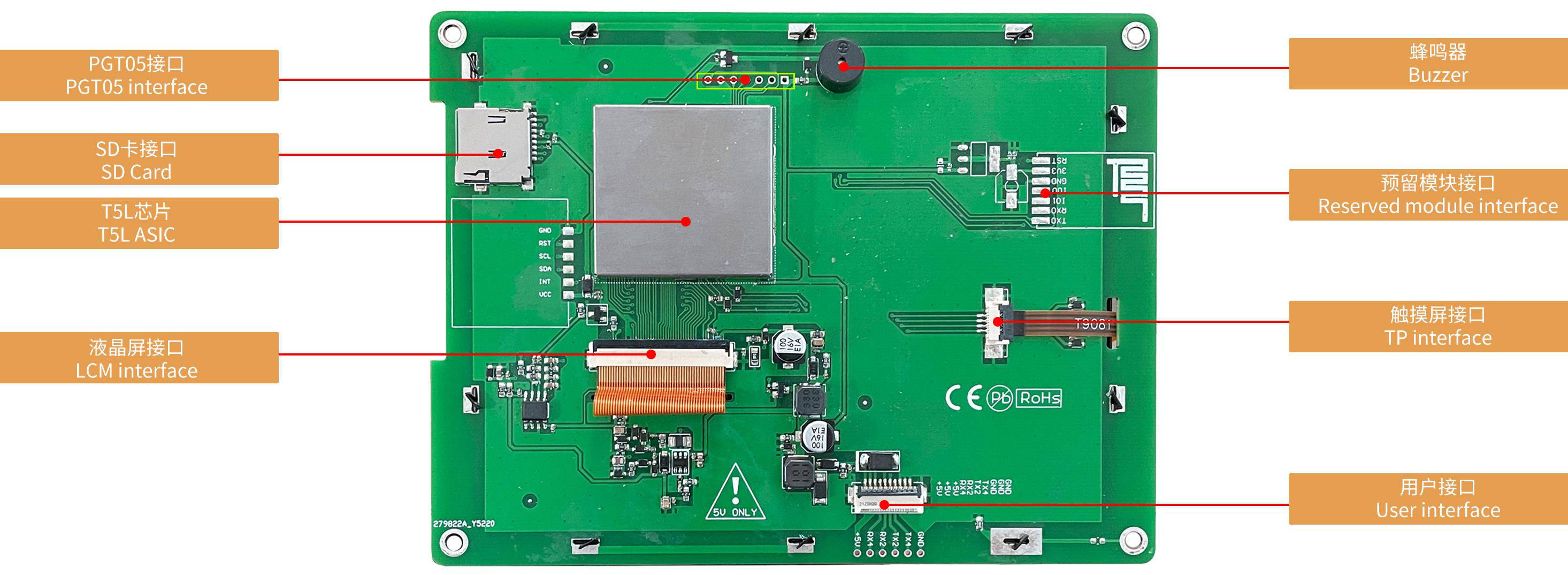

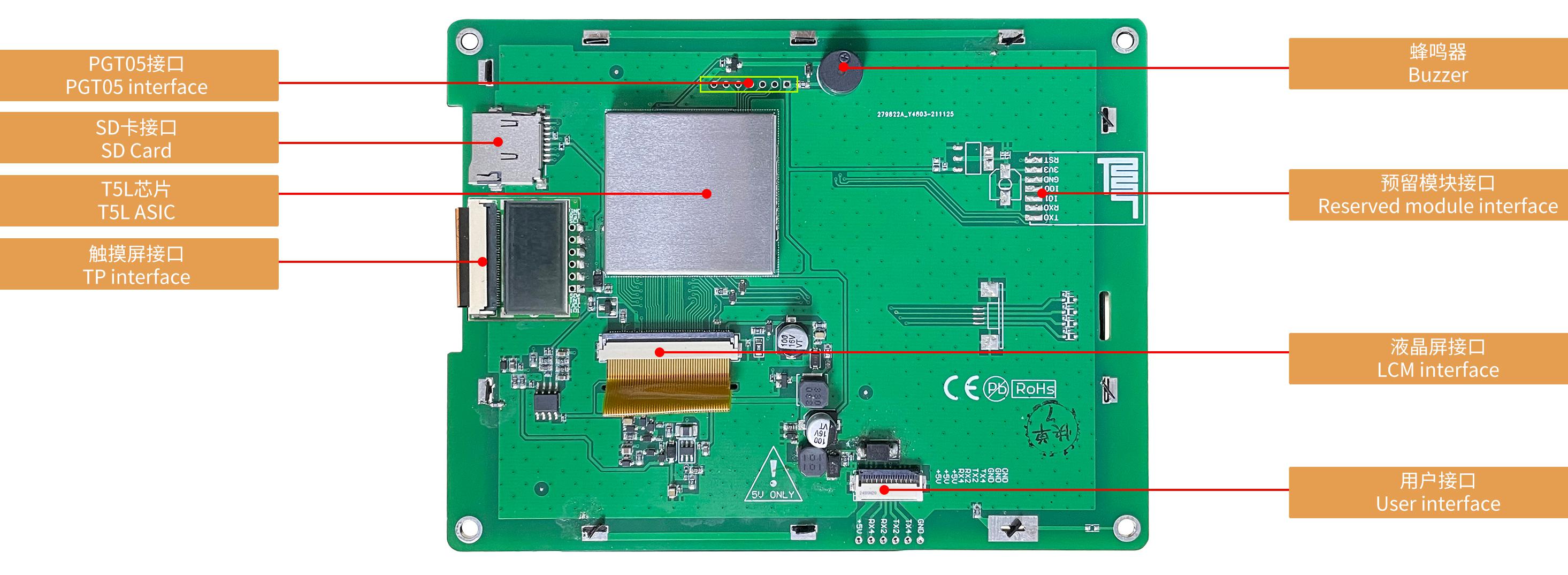

Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3 В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5 В
Входной интерфейс	UART2: TTL/CMOS. UART4: TTL/CMOS (Only available after OS configuration)
Пользовательский интерфейс	Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт /sUART2: TTL /CMOSUART4: TTL /CMOS (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-04-07
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG64480C056_03WTC
