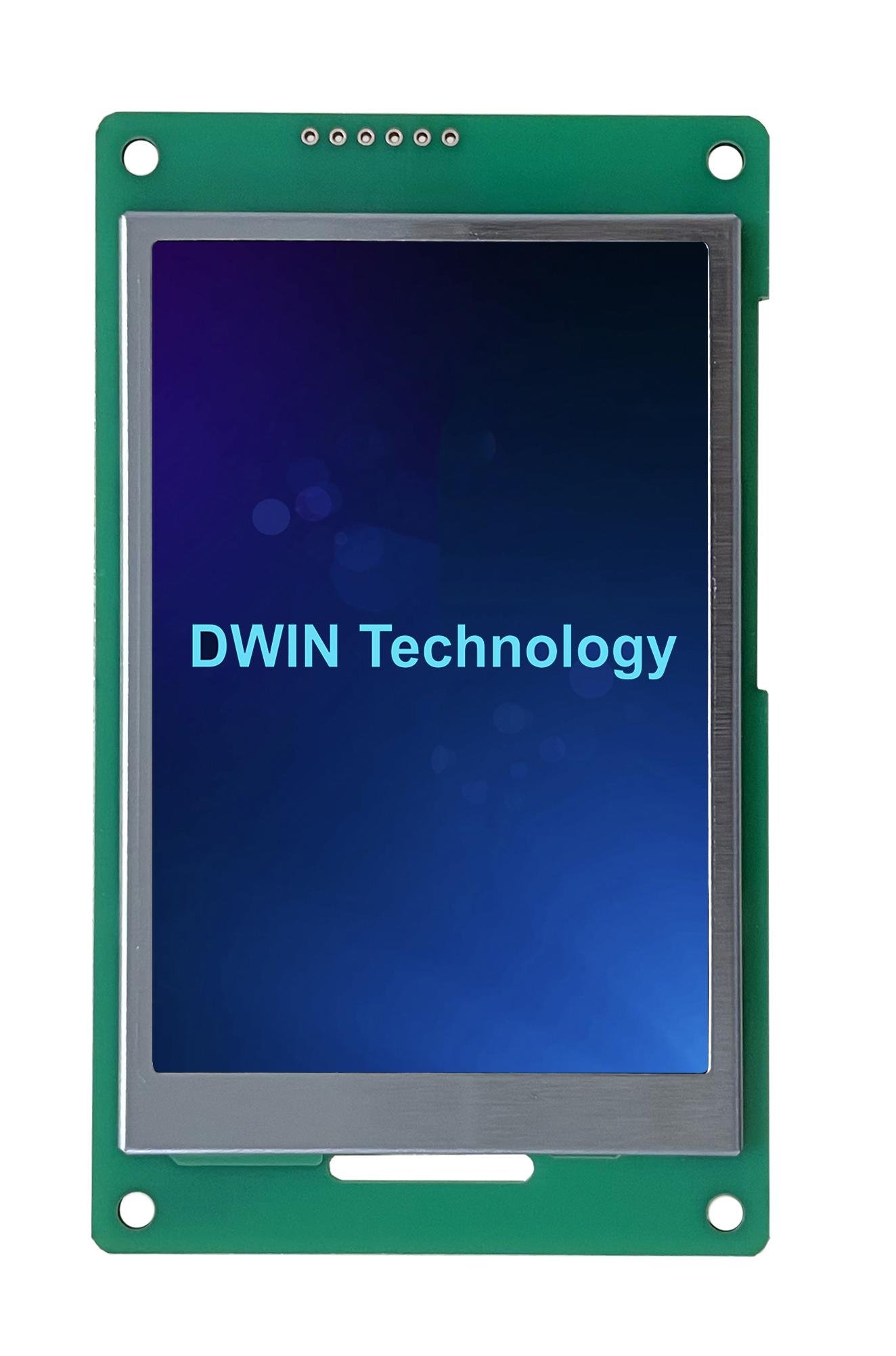

DMG48320C035_03W DWIN T5L1 UART HMI 3.5" IPS ЖК-дисплей коммерческого класса

Степень применения [Основные параметры]

Коммерческий класс

Диагональ [Дисплей]

3.5"

3D-данные [3D-данные]

9252

Разрешение [Дисплей]

320×480

Срок жизни [Дисплей]

≥ 20 000ч

Установочные размеры, мм [Размеры]

55.5(+0.3)×84.0(+0.3)

Цветность [Дисплей]

16.7M (16777216) 24bit 8R8G8B

Тип ЖК-дисплея [Дисплей]

IPS, TFT LCD

Яркость [Дисплей]

_WTC 230 nit / _WTR 220 nit / _WN 250 nit

Угол обзора（V.A.) [Дисплей]

85°/85°/85°/85° (Л/П/В/Г)

Область отображения (Active Area, A.A.) [Дисплей]

WTR: 49.00×73.40 / WTC: 49.4×73.8

Подсветка [Дисплей]

LED

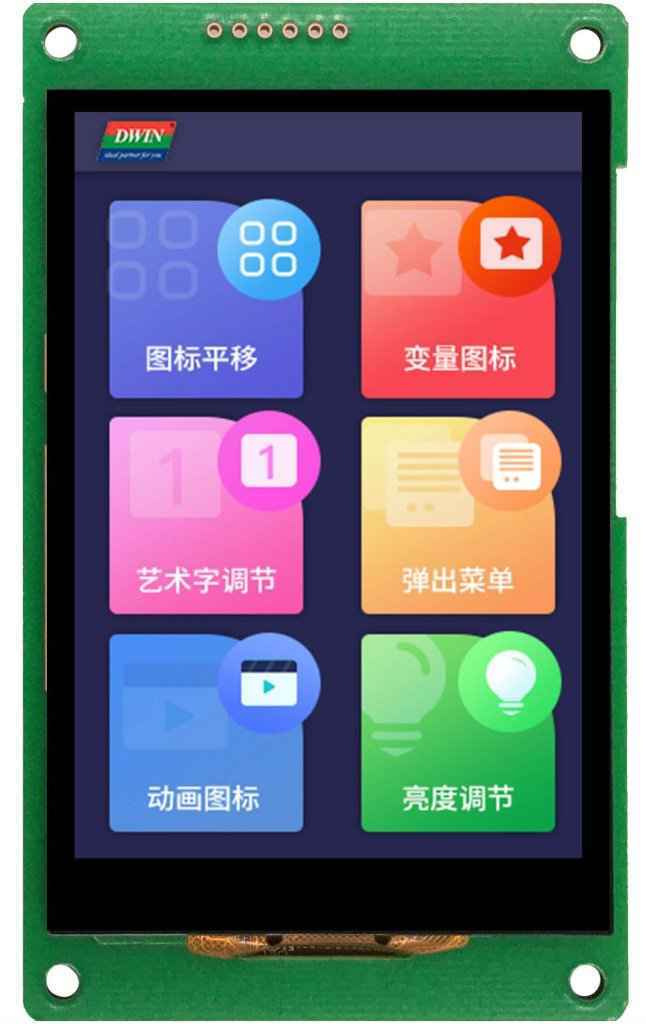

Тип Touch [Сенсорные параметры]

CTP (емкостная сенсорная панель)

Структура [Сенсорные параметры]

Структура G+G с поверхностным покрытием из закаленного стекла Asahi

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

6H

Светопропускание [Сенсорные параметры]

Более 90%

Срок жизни LED [Сенсорные параметры]

Более 1 000 000 касаний

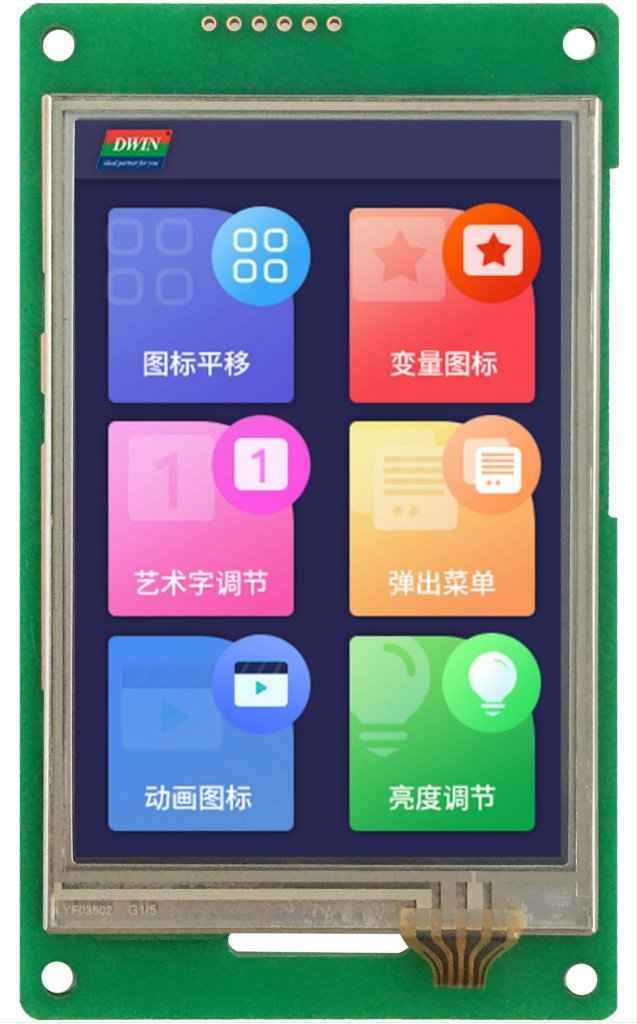

Тип Touch [Сенсорные параметры]

RTP (резистивная сенсорная панель)

Структура [Сенсорные параметры]

Пленка ITO + стекло ITO

Сенсорный режим [Сенсорные параметры]

Поддержка точки касания и перетаскивания

Твердость поверхности [Сенсорные параметры]

3H

Светопропускание [Сенсорные параметры]

Более 80%

Срок жизни [Сенсорные параметры]

Более 1 000 000 касаний

Напряжение питания, В [Напряжение и ток]

4.5~5.5

Напряжение питания, тип. [Напряжение и ток]

5V

Рабочий ток [Напряжение и ток]

VCC = +5В, подсветка включена, 130 мА. VCC = +5 В, подсветка выключена, 40 мА

Рабочая температура [Рабочая среда]

-10℃~60℃ (5V @ 60% RH)

Температура хранения [Рабочая среда]

-20℃~70℃

Рабочая влажность [Рабочая среда]

10%~90%RH, тип. 60% RH

LCM интерфейс [Интерфейс]

FPC40_0.5mm, RGB interface

RTP интерфейс [Интерфейс]

FPC4 1.0 мм

Скорость передачи данных [Интерфейс]

3150~3225600 бит/с, тип. 115200 бит/с

Выходное напряжение [Интерфейс]

Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В

Входное напряжение (RXD) [Интерфейс]

Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В

Входной интерфейс [Интерфейс]

UART2: ТТЛ/КМОП. UART4: TTL/CMOS (доступно только после настройки ОС)

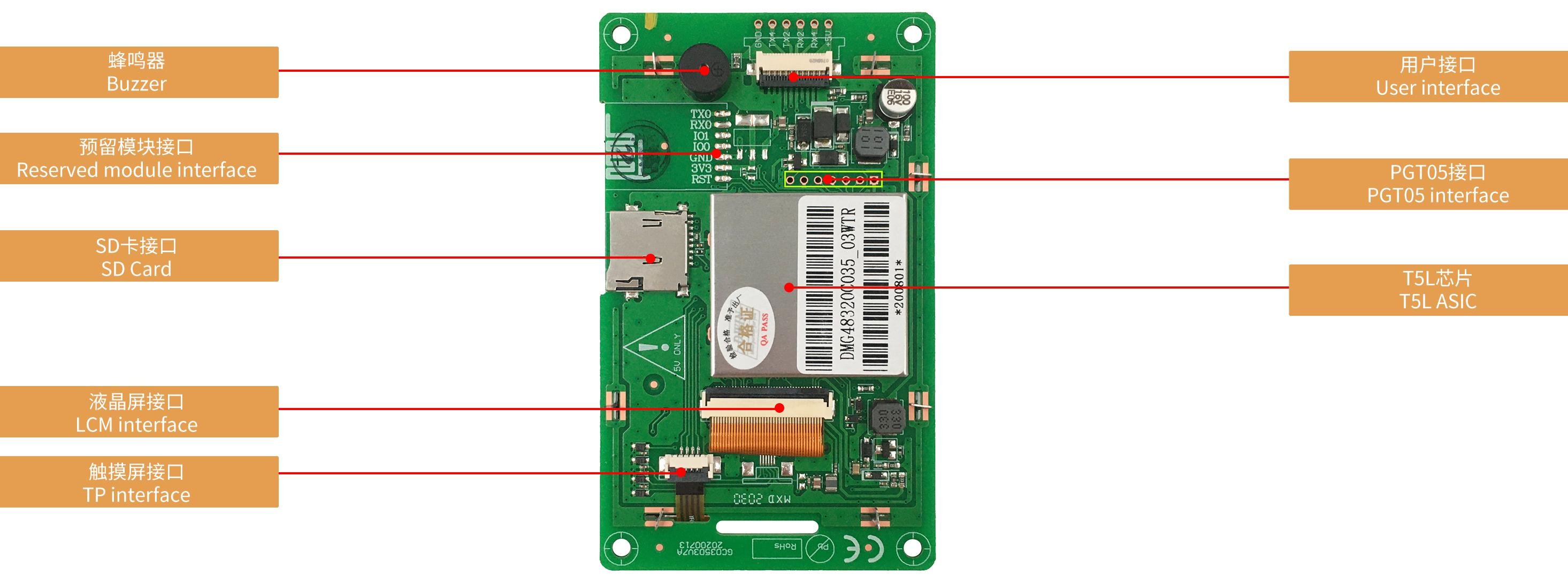

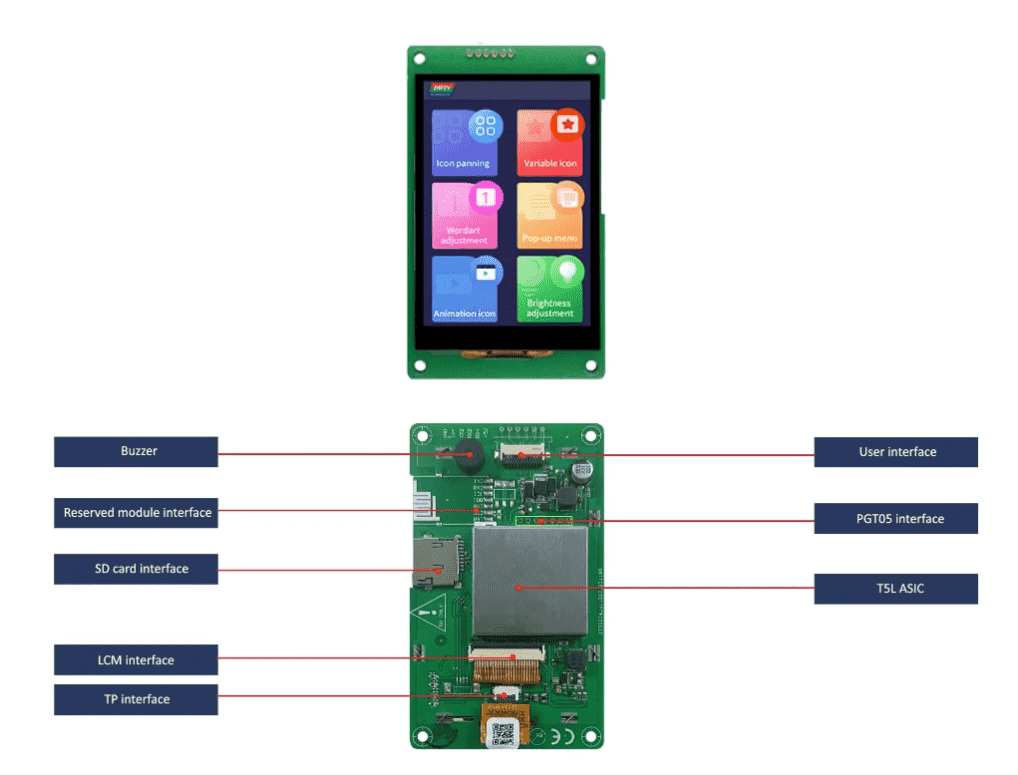

Пользовательский интерфейс [Интерфейс]

Гнездо с защелкой 10Pin_1.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с

Flash память [Память]

16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз

Зуммер [Интерфейс]

Пассивный зуммер 3V. Мощность: <1 Вт

SD card slot [Интерфейс]

FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с

Интерфейс [Интерфейс]

UART2: TTL / CMOS UART4: TTL / CMOS (доступно только после настройки ОС) 10Pin_1.0mm защелкивающийся разъем для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с

Разъем [Интерфейс]

10Pin_1.0mm

Формат данных [Интерфейс]

UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)

Номинальная мощность [Электрические характеристики]

<5W

Зарезервированный интерфейс модуля [Интерфейс]

Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления Модуль USB: загрузка файлов с флэш-диска USB

PGT05 интерфейс [Интерфейс]

Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта к

Видео [Видео]

https://ecdn6.globalso.com/upload/p/1355/source/2024-03/65f968c8a8de834214.mp4

В наличии

Да

ASIC T5L [Информация об ASIC]

T5L1

T5L1 ASIC [Информация об ASIC]

Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз

ESD test [Рабочая среда]

Contact discharge ±4KV Normal operation 空气放电 Air discharge ±4KV Normal operation

EFT test [Рабочая среда]

Power supply ±1KV; 100KHz Normal operation

Datasheet [Datasheet]

ЗагрузитьЗагрузитьЗагрузитьЗагрузить

Версия Datasheet [Datasheet]

2021-11-05

Гарантия

1 год

Страна бренда

Китай

• DMG48320C035_03WTC.pdf — Размер 2897.9Кб

• DMG48320C035_03WTR.pdf — Размер 2939.2Кб

• DMG48320C035_03WN.pdf — Размер 2879.2Кб
