DWIN
Артикул: DMG32240C035_03WTC

Описание товара:

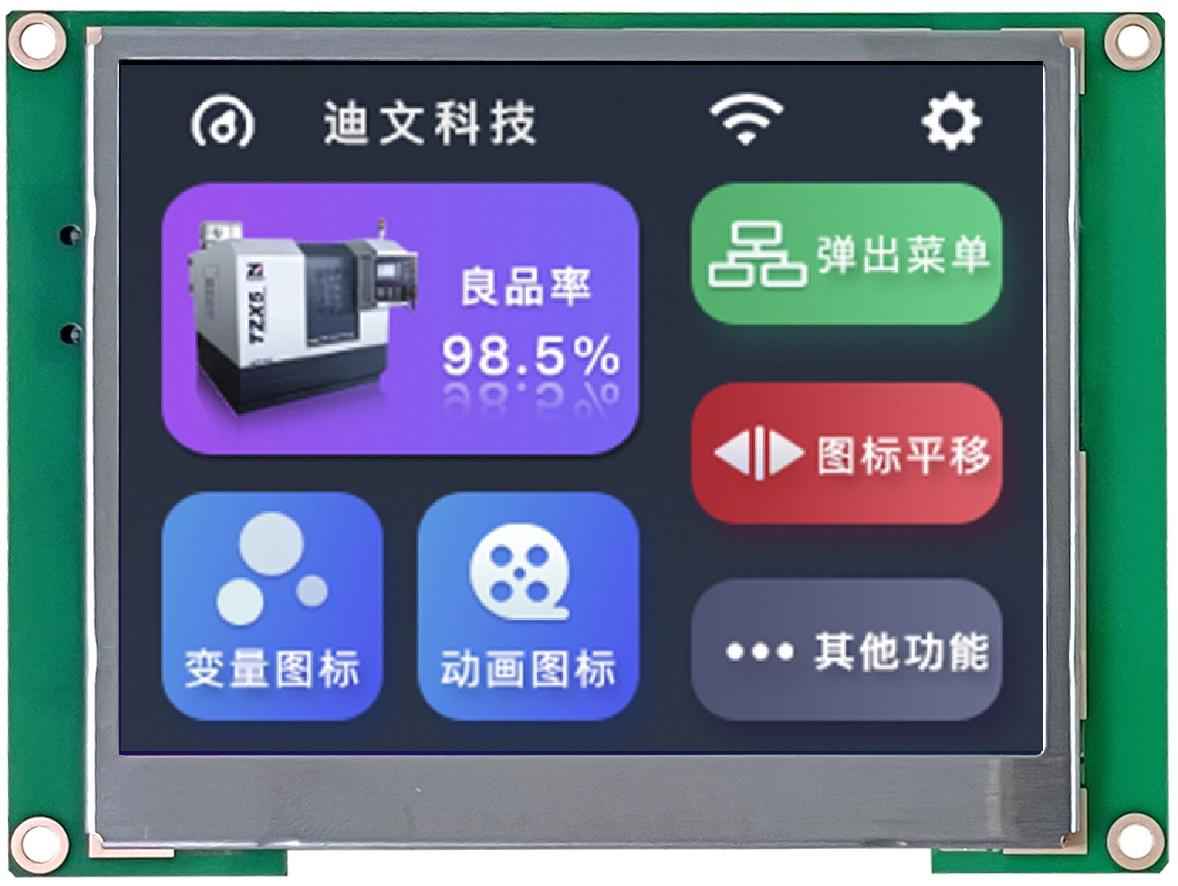

DMG32240C035_03W

DWIN IPS-TFT-LCD 3.5 дюйма, разрешение 320*240 пикселей, 16.7М цветов, широкий угол обзора, коммерческий класс

  • Сенсорный экран: Отсутствует / Резистивный / Емкостный.
  • Интерфейс TTL/CMOS, 10Pin_1.0mm.
  • Загрузка через SD-карту или последовательный порт on-line.
  • 3150~3225600 бит/с, типичное значение 115200 бит/с.
  • Широкий угол обзора: 85°/85°/85°/85°( L/R/U/D).
  • Основан на T5L1, работает под управлением системы DGUS II.
  • Дружественное программное обеспечение для разработки графических интерфейсов DWIN DGUS V7.624.
  • Отдельный графический интерфейс и процессор операционной системы, нет кода для разработки графического интерфейса. Язык ОС DWIN или режим разработки Keil C51 для процессора ОС.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
3.5"
Разрешение
320×240
Срок жизни
≥ 20 000ч
Защитное покрытие
Есть
Установочные размеры, мм
79.10(+0.3)×65.90(+0.3)
Периферия
DMG32240C035_03WTC Емкостная сенсорная панель, Зуммер, модуль Wi-Fi 10 / DMG32240C035_03WTR Резистивная сенсорная панель, зуммер, модуль Wi-Fi 10 / DMG32240C035_03WN Зуммер, модуль Wi-Fi 10
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

<2>DWIN T5L1 UART HMI 35" IPS-TFT ЖК-дисплей коммерческого класса
DMG32240C035_03W

DWIN IPS-TFT-LCD 3.5 дюйма, разрешение 320*240 пикселей, 16.7М цветов, широкий угол обзора, коммерческий класс. Основан на T5L1, работает под управлением системы DGUS II

DMG32240C035_03WTC
2
Display Data
Color 16.7M(16777216) colors
LCD Type IPS, TFT LCD
Viewing Angle Wide viewing angle, 85°/85°/85°/85° (L/R/U/D)
Resolution 320×240
Touch Parameters
Type RTP (Resistive touch panel)
Structure ITO film + ITO glass
Touch Mode Support point touch and drag
Surface Hardness 3H
Light Transmittance Over 80%
Life Over 1,000,000 times touch



Type CTP (Capacitive touch panel)
Structure G+G structure with surface cover of Asahi tempered glass
Touch Mode Support point touch and drag
Surface Hardness 6H
Light Transmittance Over 90%
Life Over 1,000,000 times touch
Brightness & Temperature
Brightness DMG32240C035_03WN: 350nit
DMG32240C035_03WTC:300nit
DMG32240C035_03WTR:280nit
Working Temperature -20℃~70℃
Storage Temperature -30℃~80℃
Working Humidity 10%~90%RH
Reliability Test
Working Temperature -20℃~70℃ (5V @ 60% RH)
Storage Temperature -30~80℃
Working Humidity 10%~90%RH, typical value of 60% RH

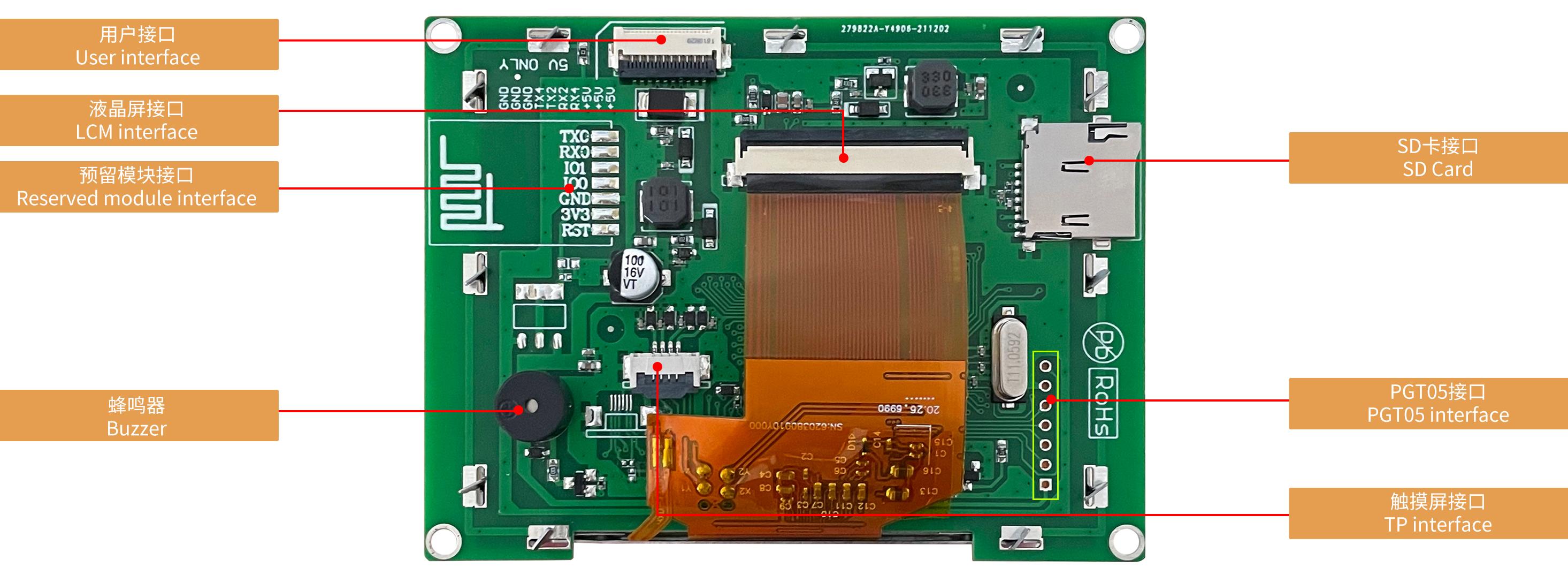

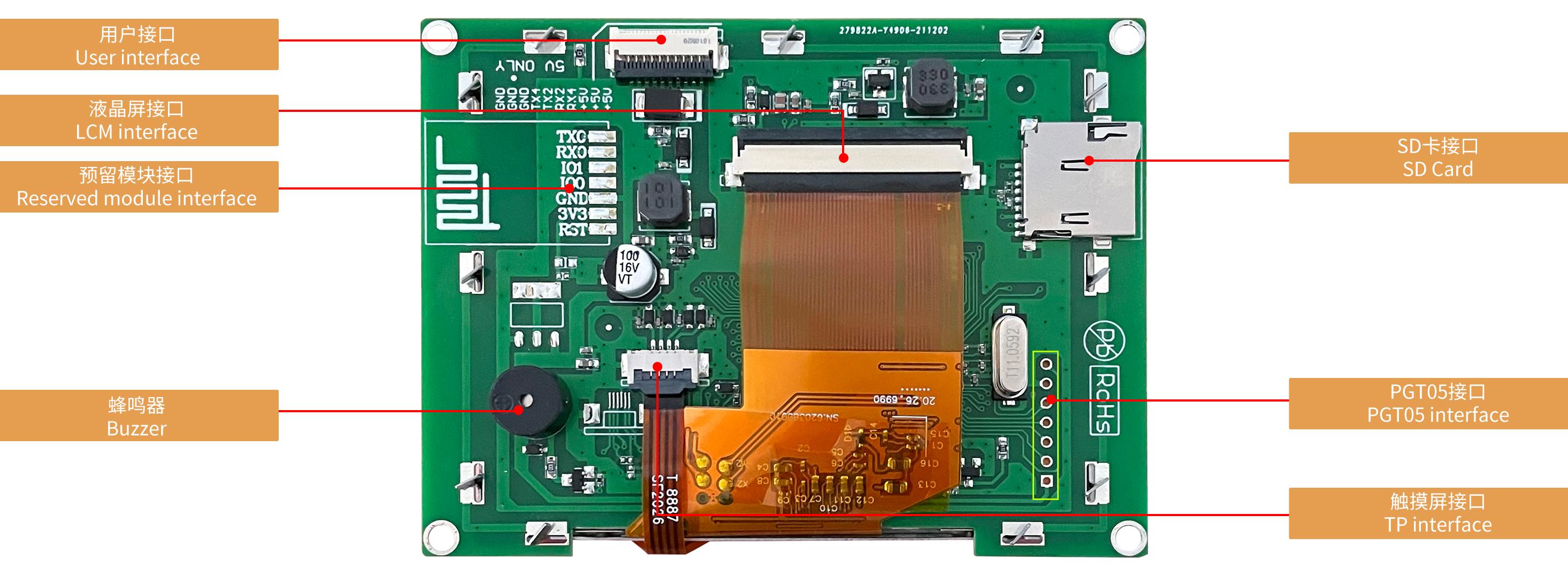

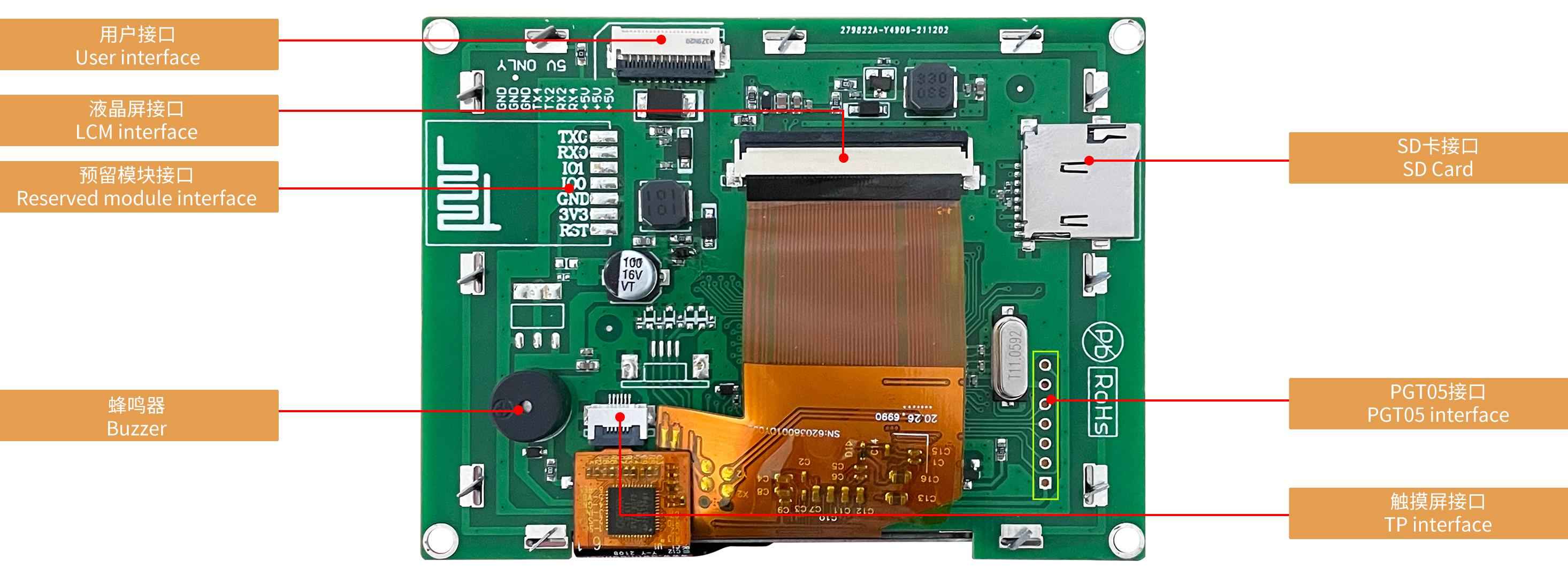

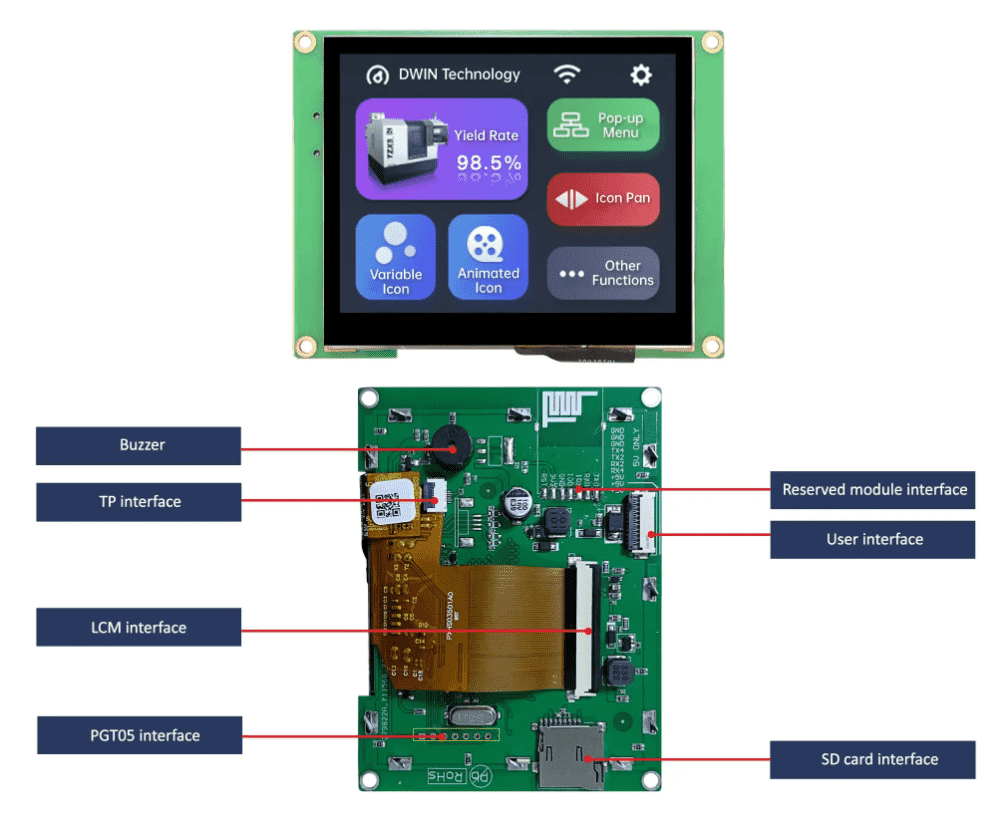

Interface Description
Power Voltage 4.5~5.5V
Operation Current VCC = +5V, Backlight on,170mA
VCC = +5V, Backlight off,60mA
LCM interface FPC54_0.5mm, RGB interface
Baudrate 3150~3225600bps
Output Voltage Output 1, Iout = 1mA;3.0~3.3 V
Output 0, Iout =-1mA;0~0.3 V
Input Voltage
(RXD)
Input 1, Iin = 1mA;2.4~5.0V
  Input 0, Iin = -1mA;0~0.5V

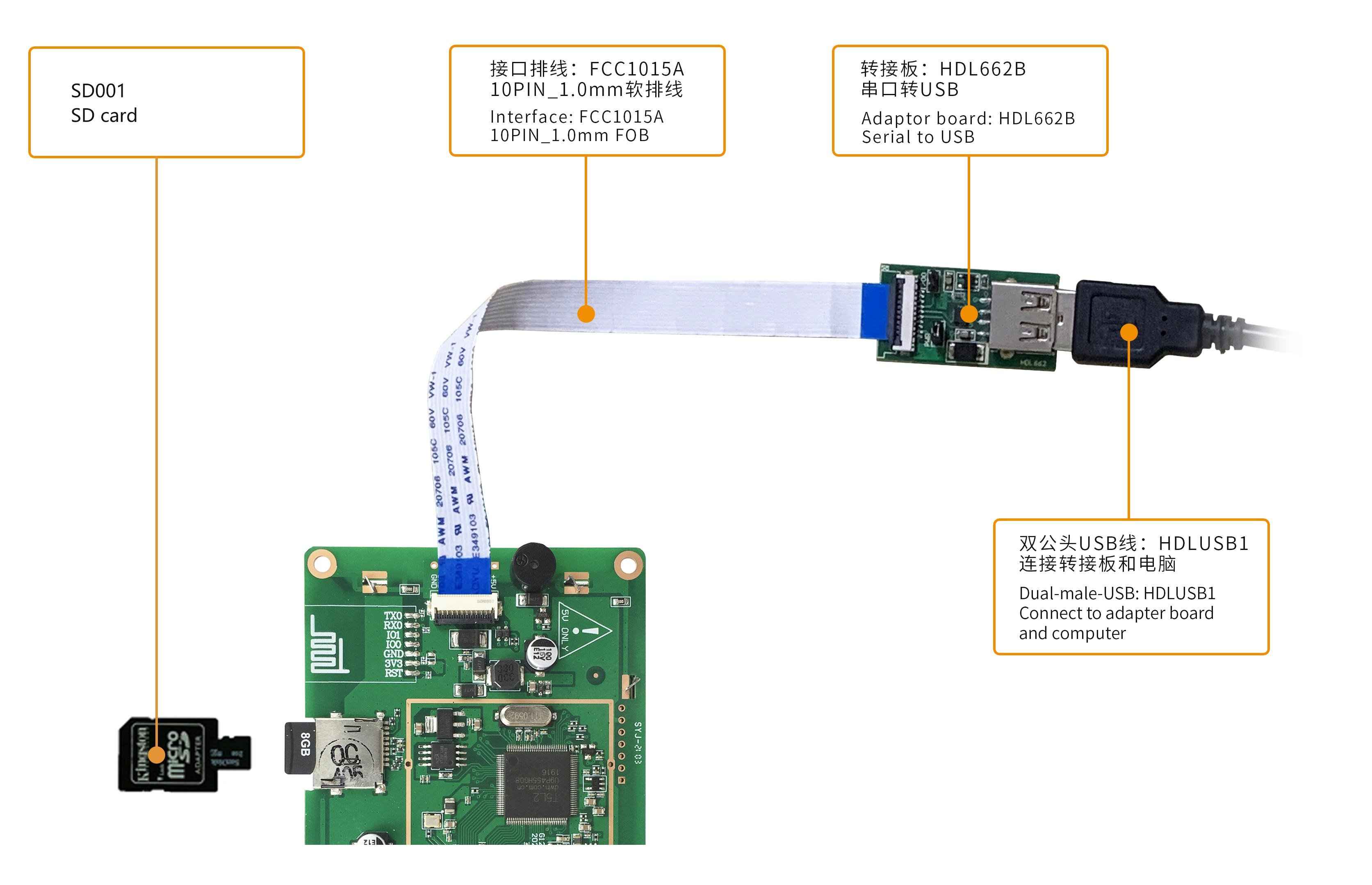

User Interface 10Pin_1.0mm latching socket for power supply and serial communication. Download rate(typical value): 12KByte/s
Flash 16MBytes NOR Flash, for fonts, pictures and audio files. Rewrite cycle: over 100,000 times
Buzzer 3V passive buzzer. Power: <1W
SD interface FAT32. Download files by SD interface can be displayed in statistics. Download rate: 4Mb/s
Reserved module
interface
Wi-Fi module: connect to the cloud platform to update remotely
USB module: download files by USB flash disk
PGT05 interface When product crashes by accident, you can use PGT05 to update DGUS
kernel and make the product return to
Peripheral
DMG32240C035_03WN Buzzer,Wi-Fi 10 module

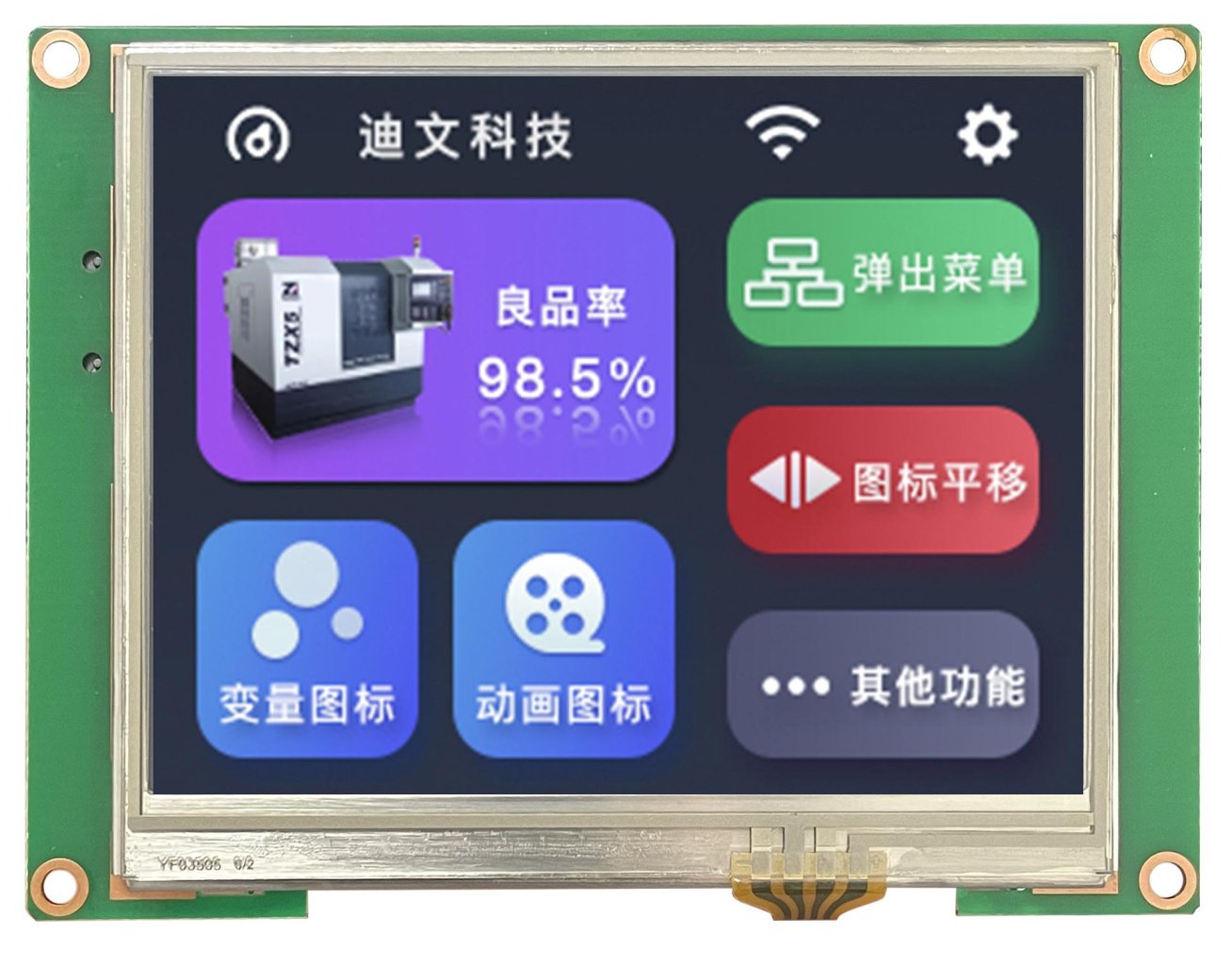

DMG32240C035_03WTR Resistive touch panel, Buzzer,Wi-Fi 10 module

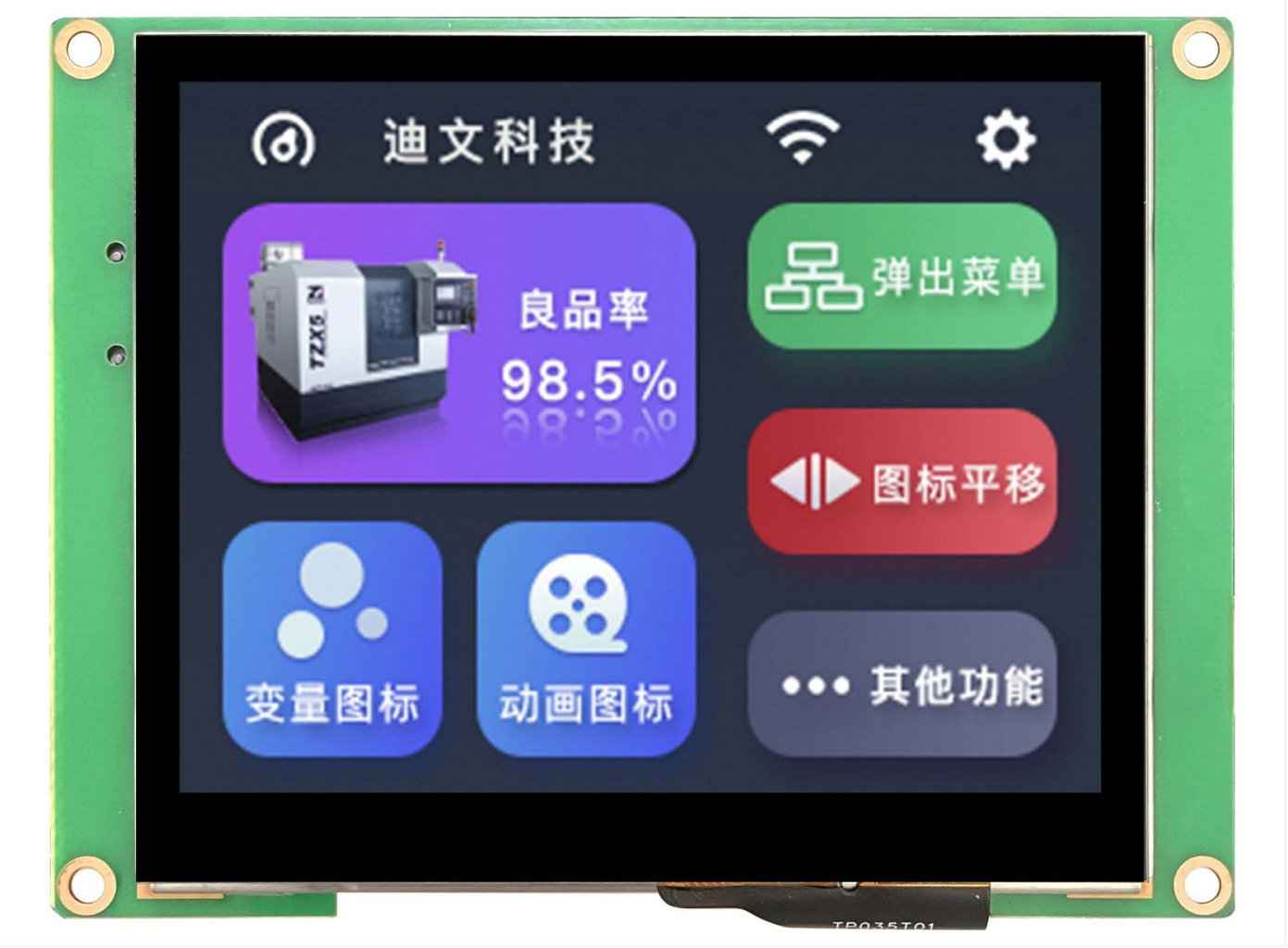

DMG32240C035_03WTC Capacitive touch panel, Buzzer, Wi-Fi 10 module
Application

1

12 (1)


  • Previous:
  • Next:

  • Function working principle

    8 PIN 2.0

  • Характеристики

    Основные параметры
    Степень применения Коммерческий класс
    Защитное покрытие Есть
    3D-данные
    3D-данные Загрузить
    3D-данные
    Дисплей
    Диагональ 3.5"
    Разрешение 320×240
    Срок жизни ≥ 20 000ч
    Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
    Тип ЖК-дисплея IPS, TFT LCD Другие товары
    Яркость _WTC: 300 нит / _WTR: 280 нит / _WN: 350 нит
    Угол обзора(V.A.) Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
    Область отображения (Active Area, A.A.) 70.68×53.16
    Область просмотра (View Area, V.A.) 70.68×53.16
    Подсветка LED
    Яркость 300 nit
    Размеры
    Установочные размеры, мм 79.10(+0.3)×65.90(+0.3)
    Размеры (ШxВxГ), мм 92.96×70.10×12.15
    Пользовательский интерфейс и периферия
    Периферия DMG32240C035_03WTC Емкостная сенсорная панель, Зуммер, модуль Wi-Fi 10 / DMG32240C035_03WTR Резистивная сенсорная панель, зуммер, модуль Wi-Fi 10 / DMG32240C035_03WN Зуммер, модуль Wi-Fi 10
    Сенсорные параметры
    Тип Touch CTP (емкостная сенсорная панель) Другие товары
    Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
    Сенсорный режим Поддержка точки касания и перетаскивания
    Твердость поверхности 6H
    Светопропускание Более 90%
    Срок жизни LED Более 1 000 000 касаний
    Тип Touch RTP (резистивная сенсорная панель)
    Структура Пленка ITO + стекло ITO
    Сенсорный режим Поддержка точки касания и перетаскивания
    Твердость поверхности 3H
    Светопропускание Более 80%
    Срок жизни Более 1 000 000 касаний
    Тип Touch-панели CTP
    Твердость поверхности 6H
    Светопропускание Более 90%
    Напряжение и ток
    Напряжение питания, В 4.5~5.5
    Напряжение питания, тип. 5V Другие товары
    Рабочий ток VCC = +5В, подсветка включена, 170 мА. VCC = +5В, выкл., 60 мА
    Рабочая среда
    Рабочая температура -20℃ ~ 70℃ (5 В при 60% относительной влажности)
    Температура хранения -30℃~80℃
    Рабочая влажность 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
    ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
    EFT test Power supply ±1KV; 100KHz Normal operation
    Интерфейс
    LCM интерфейс FPC54 0.5mm, RGB interface
    RTP интерфейс 4Pin_1.0mm
    CTP интерфейс Структура COB, интерфейс IIC
    Скорость передачи данных 3150~3225600 бит/с, тип. 115200 бит/с
    Выходное напряжение Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
    Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
    Входной интерфейс UART2: TTL/CMOS. UART4: TTL/CMOS (Only available after OS configuration)
    Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
    Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
    SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
    Разъем 10Pin_1.0mm
    Формат данных UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
    Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
    PGT05 интерфейс Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта к
    Память
    Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
    Электрические характеристики
    Номинальная мощность <5W
    Информация об ASIC
    ASIC T5L T5L1
    T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
    Datasheet
    Datasheet Загрузить / Загрузить / Загрузить
    Версия Datasheet 2022-06-29
    Datasheet
    Прочие
    Гарантия 1 год
    Страна бренда Китай
    Артикул DMG32240C035_03WTC
    В наличии в России Да

    Похожие товары (8)

    Такого товара не существует

    Файлы

    74_3D-DMG32240C035-03WTC3.rar 3D-данные , 194.13 КБ
    DMG32240C035_03WTC.pdf Datasheet , 4.76 КБ
    DMG32240C035_03WTR.pdf Datasheet , 3 МБ
    DMG32240C035_03WN.pdf Datasheet , 2.87 МБ
