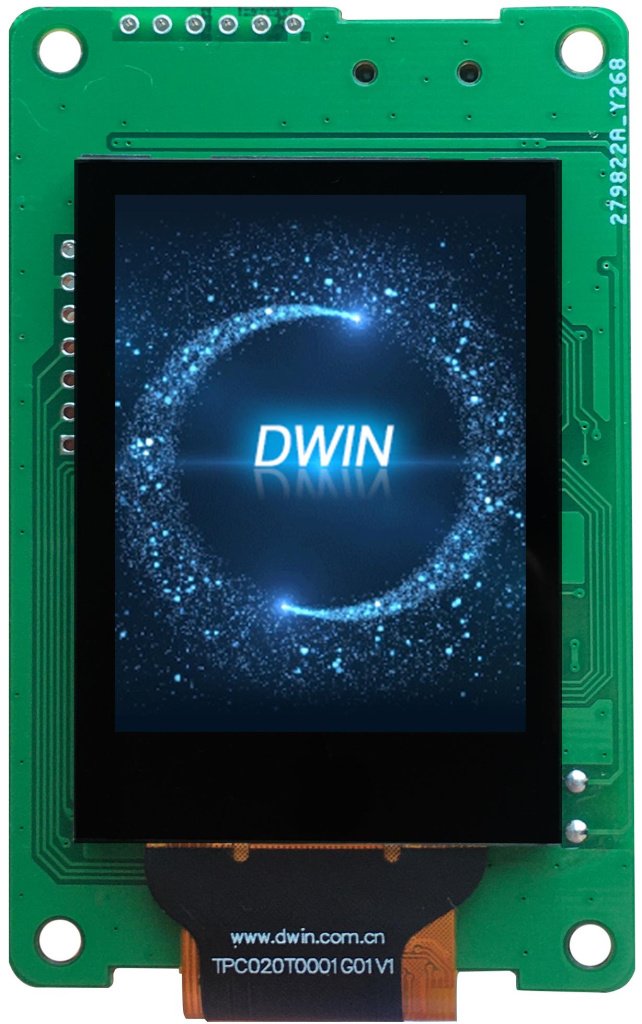

DMG32240C020_03W DWIN T5L1 UART HMI 2" IPS ЖК-дисплей коммерческого класса

DMG32240C020_03W DWIN T5L1 UART HMI 2" IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG32240C020_03WTC

DWIN IPS-TFT-LCD 2.0 дюйма, разрешение 320*240 пикселей, 262К цветов, широкий угол обзора

Тип управления: Емкостное сенсорное управление.
Соединительный провод FCC 10Pin1.0mm.
Основан на T5L1, работает под управлением системы DGUS II.
Режим разработки DGUS II/ TA (набор инструкций).
Режим множественной загрузки: онлайн-последовательный порт или через SD-карту.
Инструмент DGUS версии 7.6 для разработки графического интерфейса, код не требуется.

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	2.0"
Разрешение	320×240
Срок жизни	≥ 20 000ч
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	WTC: 270 нит / WTR: 250 нит / WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Нет	Другие товары
Область отображения (Active Area, A.A.)	40.80×30.60
Подсветка	LED
Яркость	270 nit
Размеры
Размеры (ШxВxГ), мм	76.2×47.8×11.3
Вес нетто	51.6(+0.3)×36.0(+0.3)
Размеры (ШxВxГ), мм	76.2×47.8×11.3
Пользовательский интерфейс и периферия

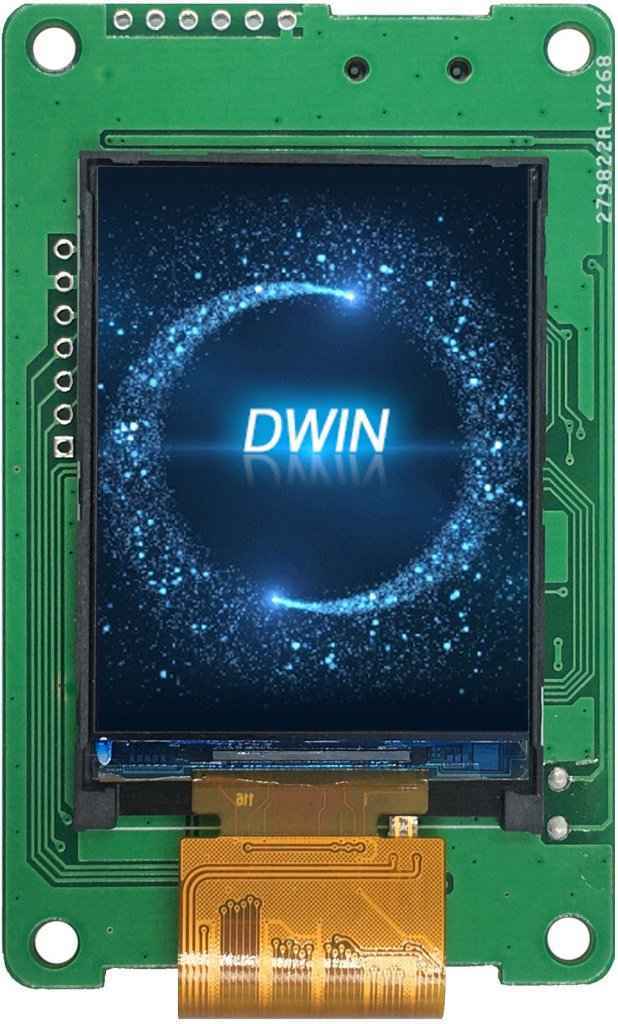

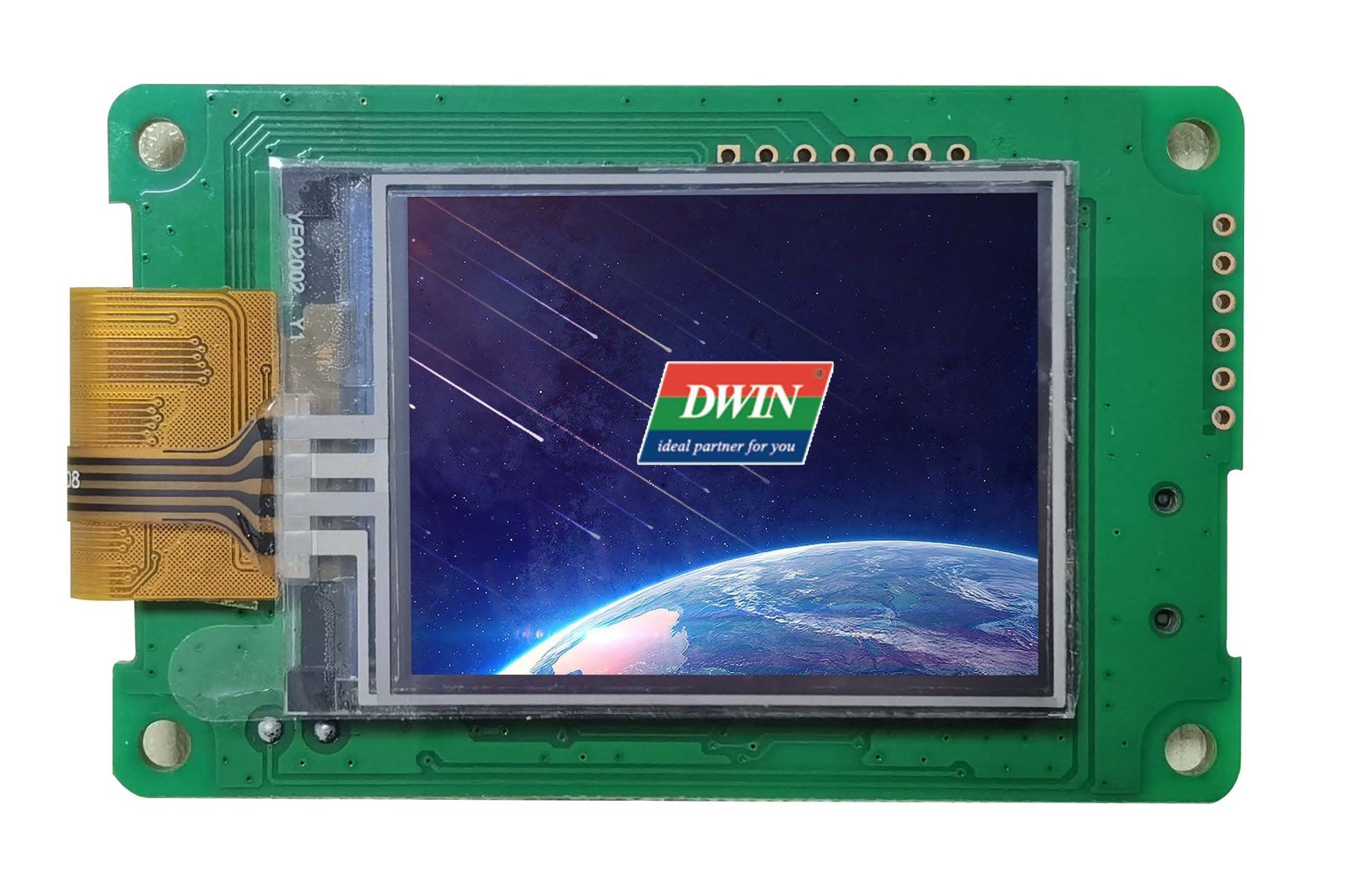

Периферия	DMG32240C020_03WN Без сенсорной панели, Зуммер / DMG32240C020_03WTR Резистивная сенсорная панель, Зуммер / DMG32240C020_03WTC Емкостная сенсорная панель, Зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC=5 В, максимальная подсветка, 130 мА. VCC=5В, подсветка выключена, 50мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
ESD test	Contact discharge ±4KV Normal operation 空气放电 Air discharge ±4KV Normal operation
EFT test	Power supply ±1KV;100KHz Normal operation

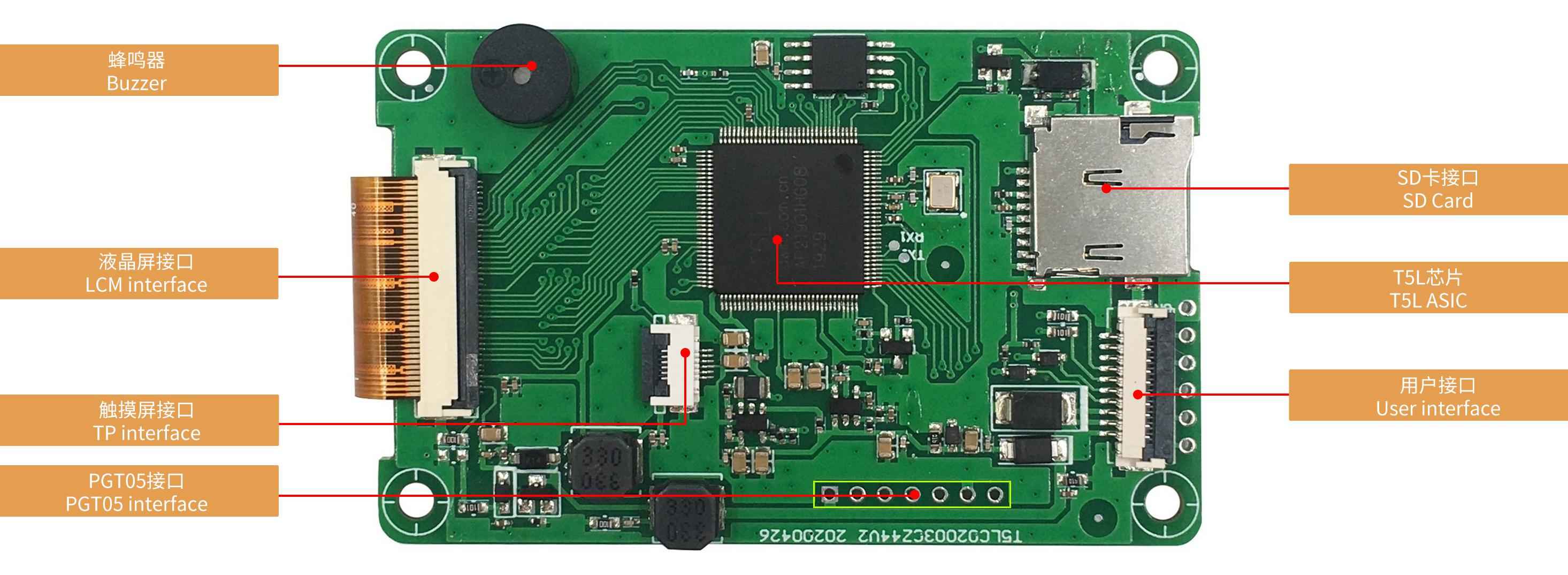

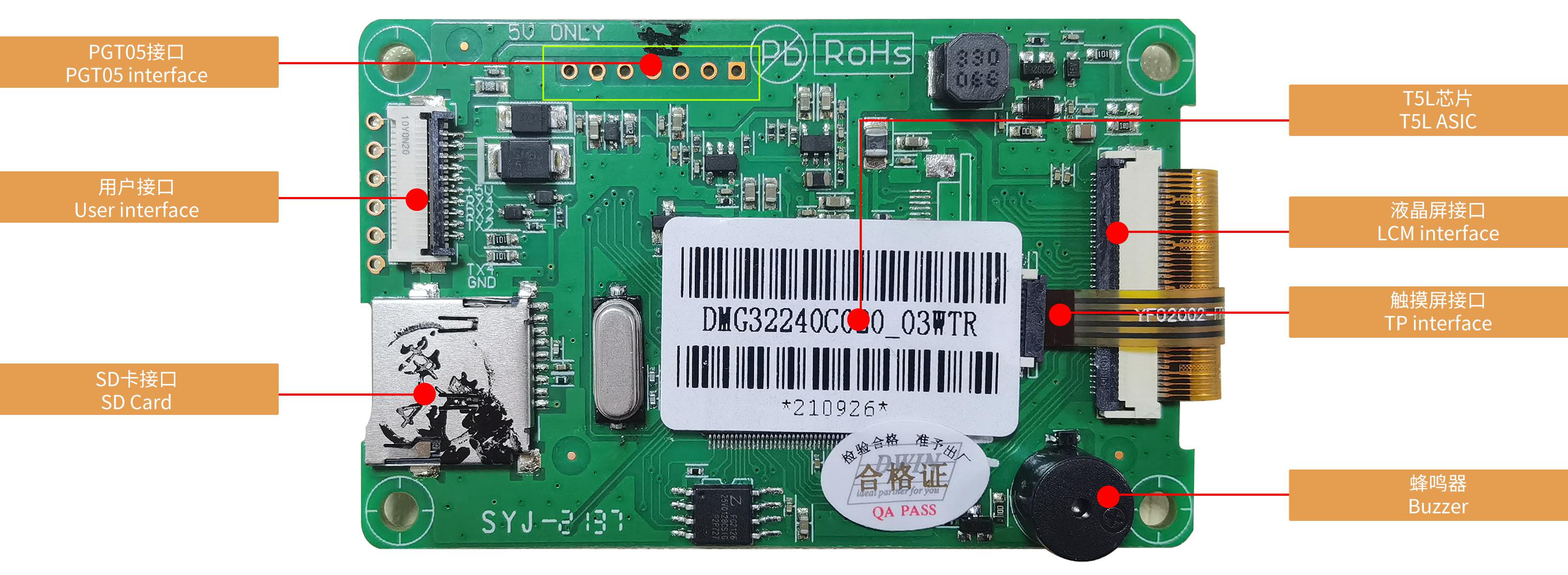

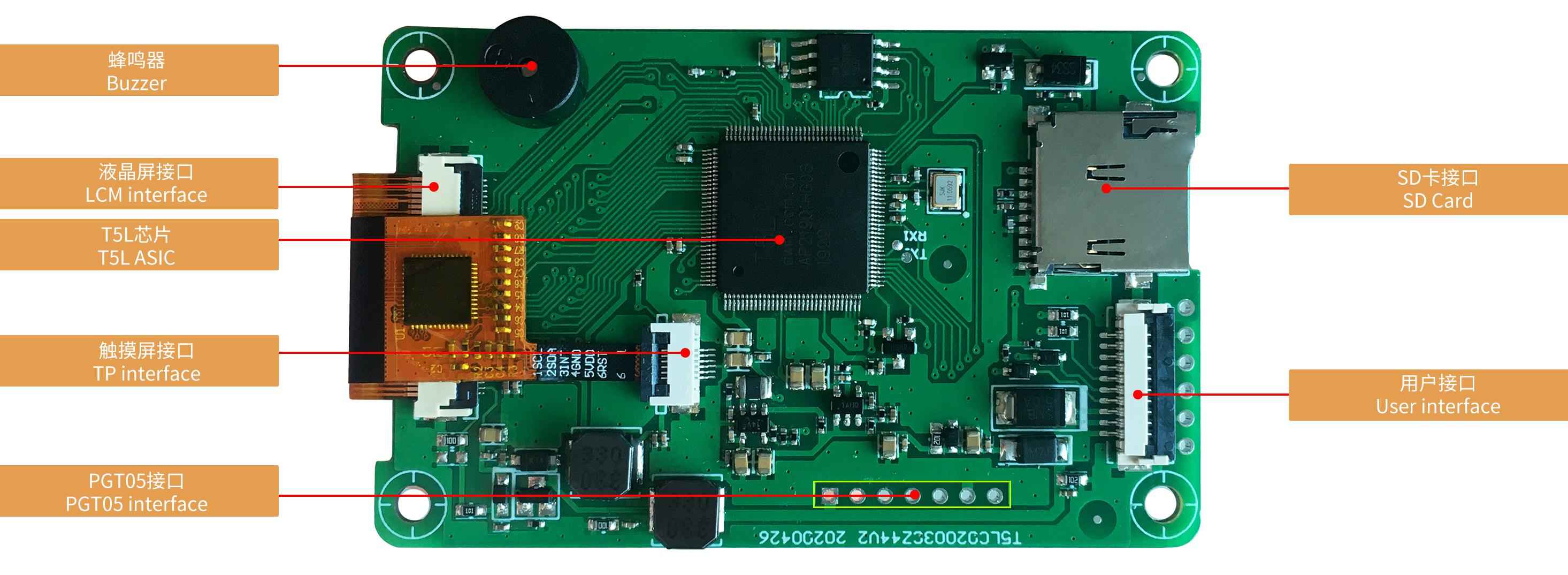

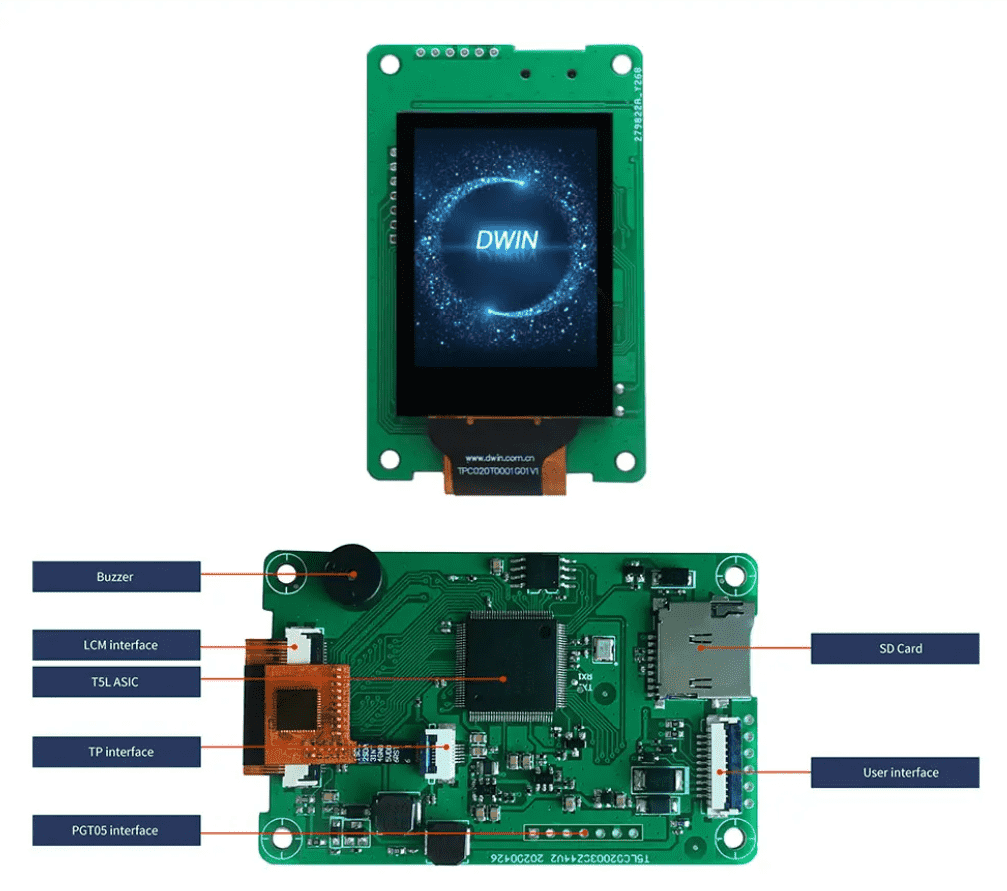

Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	6Pin_0.5mm, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iвых = -4 мА; 3~3.3 В. Выход 0: Iвых = 4 мА; 0~0,. В.
Входное напряжение (RXD)	Вход 1: 2.4~5.0 В Вход 0: 0~0.5 В.
Пользовательский интерфейс	Гнездо с защелкой 10Pin_1,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с UART2: ТТЛ/КМОП;UART4: TTL/CMOS; (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	Rated Power
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-02
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG32240C020_03WTC
