DMG12720T050_01W DWIN T5L2 UART HMI 5" Incell IPS ЖК-монитор промышленного класса
6 009.27 ₽
Тип Touch-панели [Сенсорные параметры]
-
WTC
-
WTR
-
-
Яркость [Дисплей]
-
250 nit
-
300 nit
-
-
DMG12720T050_01W

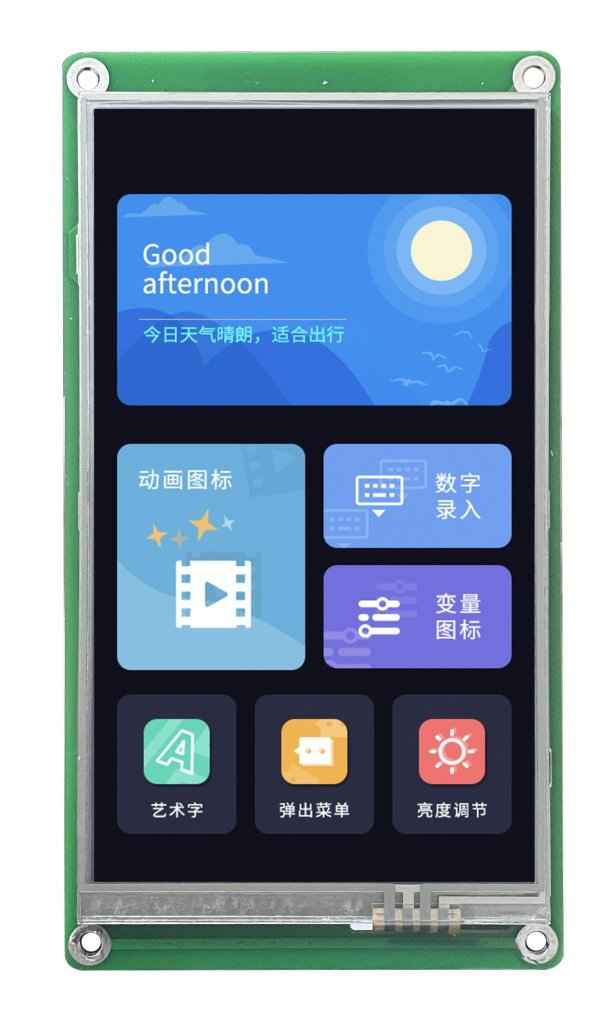

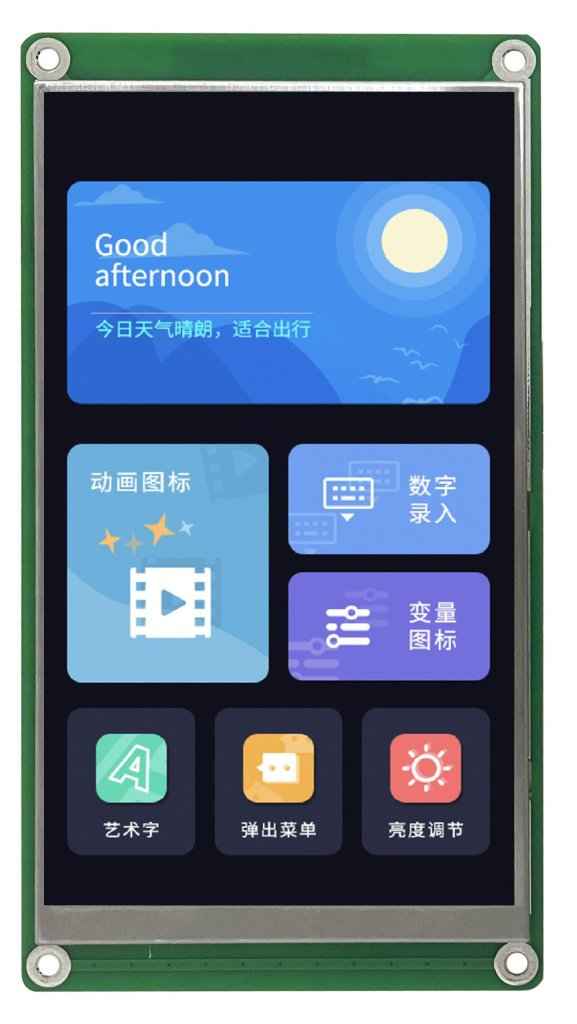

ASIC T5L2 5.0-дюйм IPS-TFT-LCD 1280xRGBx720, 16.7М цветов, широкий угол обзора, сенсорный экран Incell с конформным покрытием, система DGUSⅡ/TA промышленного класса
- Сенсорный режим: Отсутствует / Резистивный / Емкостный.
- TTL/CMOS или RS232, 8-контактный разъем блокировки 2.0 мм, 8-контактный соединительный провод 2.0 мм.
- Загрузка проекта с помощью SD-карты или онлайн-последовательного порта.
- Простая в использовании разработка графического интерфейса DWIN DGUS V7.624, не требующая никаких навыков программирования.
- Двойной тип разработки: DGUS II/TA (набор инструкций).
- Широкий угол обзора, 85°/85°/85°/85°.
- Два ядра процессора 8051, графический интерфейс и ОС dual-CPU, ОС предназначена для приложения пользовательского кода, которое может быть запрограммировано на языке DWIN OS или KEIL C51.
DWIN T5L2 UART HMI 5" Incell ЖК-монитор промышленного класса
DMG12720T050_01W
ASIC T5L2 5.0-дюйм IPS-TFT-LCD 1280xRGBx720, 16.7М цветов, широкий угол обзора, сенсорный экран Incell с конформным покрытием, система DGUSⅡ/TA промышленного класса
Аксессуары

Application
Рекомендуемые конечные области применения коммерческих ЖК-дисплеев DWIN T5L HMI: Применениев домашних условиях / Принтеры и 3D-принтеры / Системы управления "Умным домом" и т.д.
Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

Рекомендуемые конечные области применения промышленных ЖК-дисплеев DWIN T5L HM1 аккумуляторы для электромобилей / Промышленные машины / Тепловые насосы / Лабораторное и детекторное оборудование и т.д.

- Степень применения [Основные параметры]
- Индустриальный класс
- Диагональ [Дисплей]
- 5.0"
- 3D-данные [3D-данные]
- 14199
- Разрешение [Дисплей]
- 1280×720
- Срок жизни [Дисплей]
- ≥ 30 000ч
- Защитное покрытие [Основные параметры]
- Есть
- Установочные размеры, мм [Размеры]
- 119.2(+0.3)×67.0(+0.3)
- Периферия [Пользовательский интерфейс и периферия]

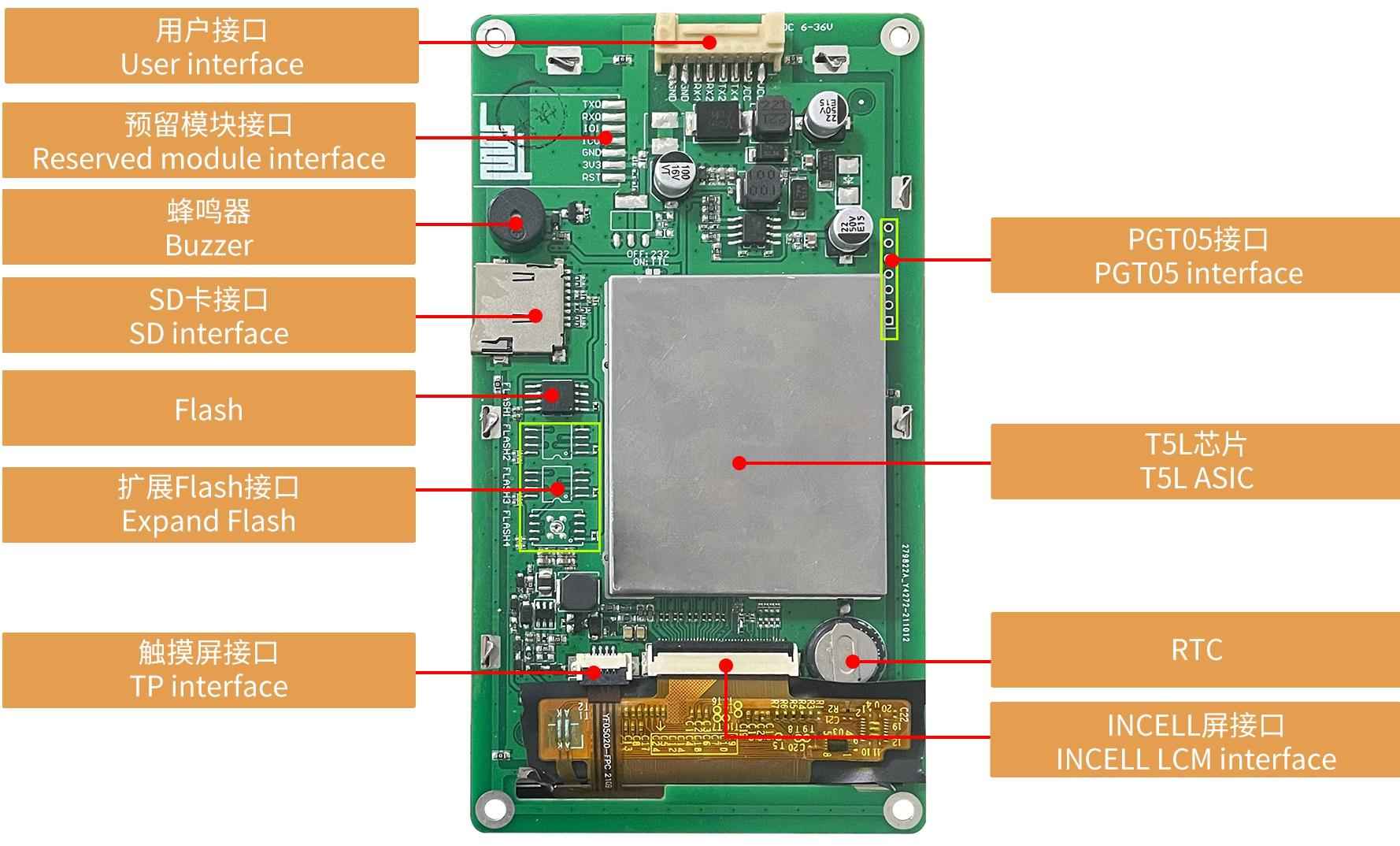

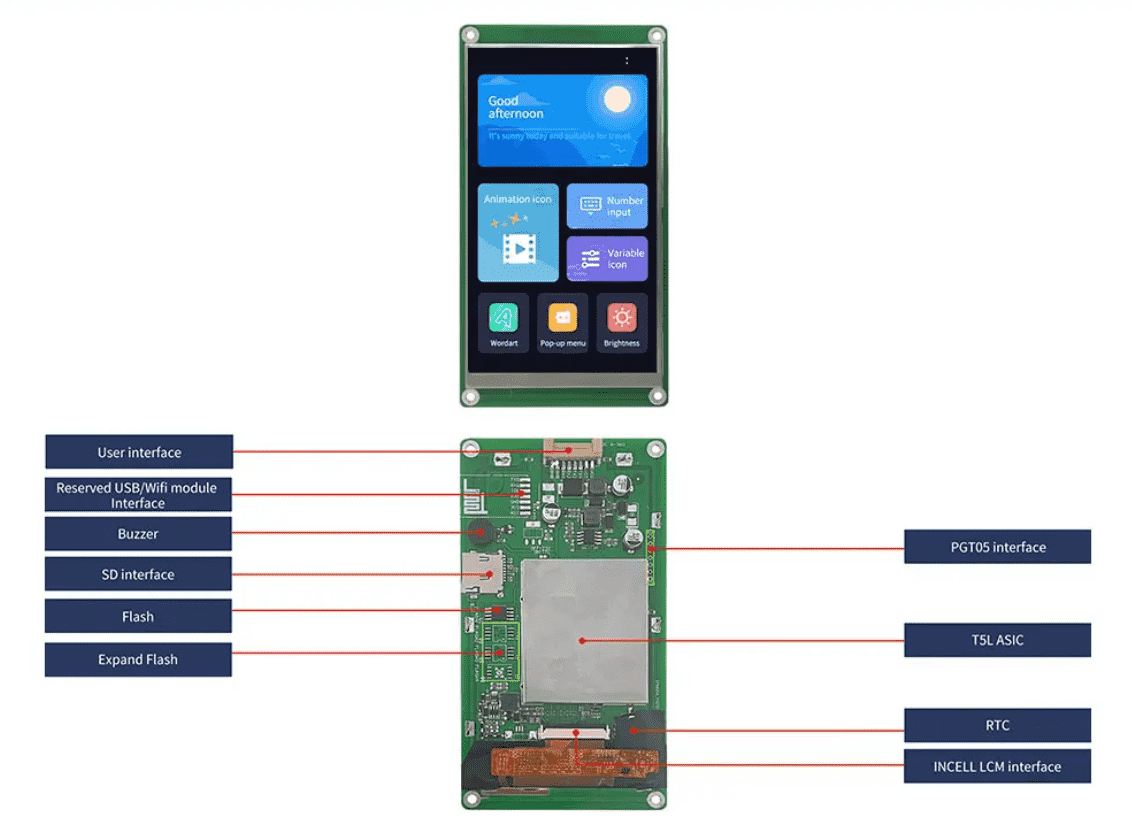

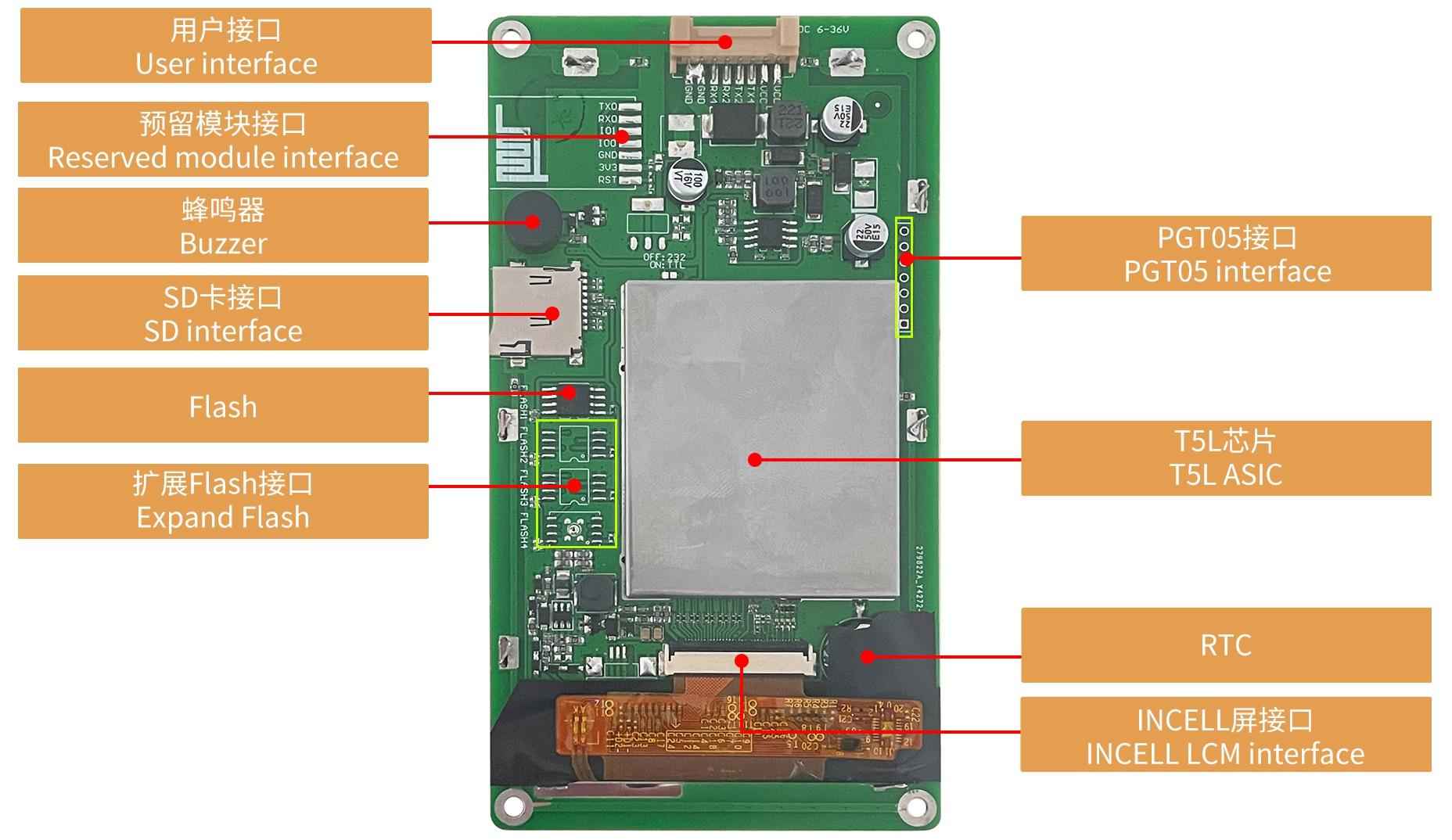

- DMG12720T050_01WTR Резистивная сенсорная панель, Зуммер, RTC, Зарезервированный модуль интерфейс:модуль Wi-Fi/модуль USB / DMG12720T050_01WTC Емкостная сенсорная панель, зуммер, RTC, зарезервированный модуль интерфейс:модуль Wi-Fi/модуль USB
- Цветность [Дисплей]
- 16.7M (16777216) 24bit 8R8G8B
- Тип ЖК-дисплея [Дисплей]
- IPS, TFT LCD
- Инструкция [Файлы]
- Загрузить
- Яркость [Дисплей]
- _WTR: 250 nit / _WTC: 300 nit
- Угол обзора(V.A.) [Дисплей]
- Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
- Поддержка поворота 0°/90°/180°/270° [Дисплей]
- Есть
- Область отображения (Active Area, A.A.) [Дисплей]
- 110.4×62.1
- Область просмотра (View Area, V.A.) [Дисплей]
- 111.4×63.1
- Подсветка [Дисплей]
- LED
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Структура INCELL
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 6H
- Светопропускание [Сенсорные параметры]
- Более 95%
- Срок жизни LED [Сенсорные параметры]
- Более 1 000 000 касаний
- Тип Touch [Сенсорные параметры]
- RTP (резистивная сенсорная панель)
- Структура [Сенсорные параметры]
- Пленка ITO + стекло ITO
- Сенсорный режим [Сенсорные параметры]
- Поддержка точки касания и перетаскивания
- Твердость поверхности [Сенсорные параметры]
- 3H
- Светопропускание [Сенсорные параметры]
- Более 80%
- Срок жизни [Сенсорные параметры]
- Более 1 000 000 касаний
- Напряжение питания, В [Напряжение и ток]
- 6~36
- Напряжение питания, тип. [Напряжение и ток]
- 12V
- Рабочий ток [Напряжение и ток]
- VCC=12 В, макс. подсветка 160 мА. VCC=12В, подсветка выключена 60мА
- Рабочая температура [Рабочая среда]
- -20~70℃
- Температура хранения [Рабочая среда]
- -30~80℃
- Рабочая влажность [Рабочая среда]
- 10% ~ 90% относительной влажности, типичное значение 60% относительной влажности
- LCM интерфейс [Интерфейс]
- FPC40 0.5mm, MIPI interface
- RTP интерфейс [Интерфейс]
- FPC4 1.0 мм
- CTP интерфейс [Интерфейс]
- INCELL LCM interface: FPC40_0.5mm, MIPI
- INCELL LCM интерфейс [Интерфейс]
- Есть
- Скорость передачи данных [Интерфейс]
- 3150~3225600 бит/с, тип. 115200 бит/с
- Выходное напряжение [Интерфейс]
- Выход 1: Iout = 1 мА; 3.0-3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
- Входное напряжение (RXD) [Интерфейс]
- Вход 1: Iin = 1 мА; 2.4-5.0В Вход 0: Iin = -1 мА; 0~0.5В
- Входной интерфейс [Интерфейс]
- UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
- Пользовательский интерфейс [Интерфейс]
- Разъем 8Pin_2.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
- Flash расширение [Память]
- Возможность расширения до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт NAND флэш-памяти
- Flash память [Память]
- 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
- Зуммер [Интерфейс]
- Пассивный зуммер 3V. Мощность: <1 Вт
- SD card slot [Интерфейс]
- FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
- RTC (Super-capacitor) [Интерфейс]
- Суперконденсатор для источника питания. Точность: 1с/24ч. Он может нормально работать в течение 30 дней после отключения питания
- Разъем [Интерфейс]
- 8Pin_2.0mm
- Формат данных [Интерфейс]
- UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
- Номинальная мощность [Электрические характеристики]
- <5W
- Зарезервированный интерфейс модуля [Интерфейс]
- Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
- PGT05 интерфейс [Интерфейс]
- Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
- Видео [Видео]
- https://cdn.globalso.com/dwin-global/style/global/video/DMG12720T050_01WTC.mp4
- В наличии
- Да
- ASIC T5L [Информация об ASIC]
- T5L2
- T5L2 ASIC [Информация об ASIC]
- Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
- Datasheet [Datasheet]
- ЗагрузитьЗагрузить
- Версия Datasheet [Datasheet]
- 2021-09-25
- Гарантия
- 1 год
- Страна бренда
- Китай
