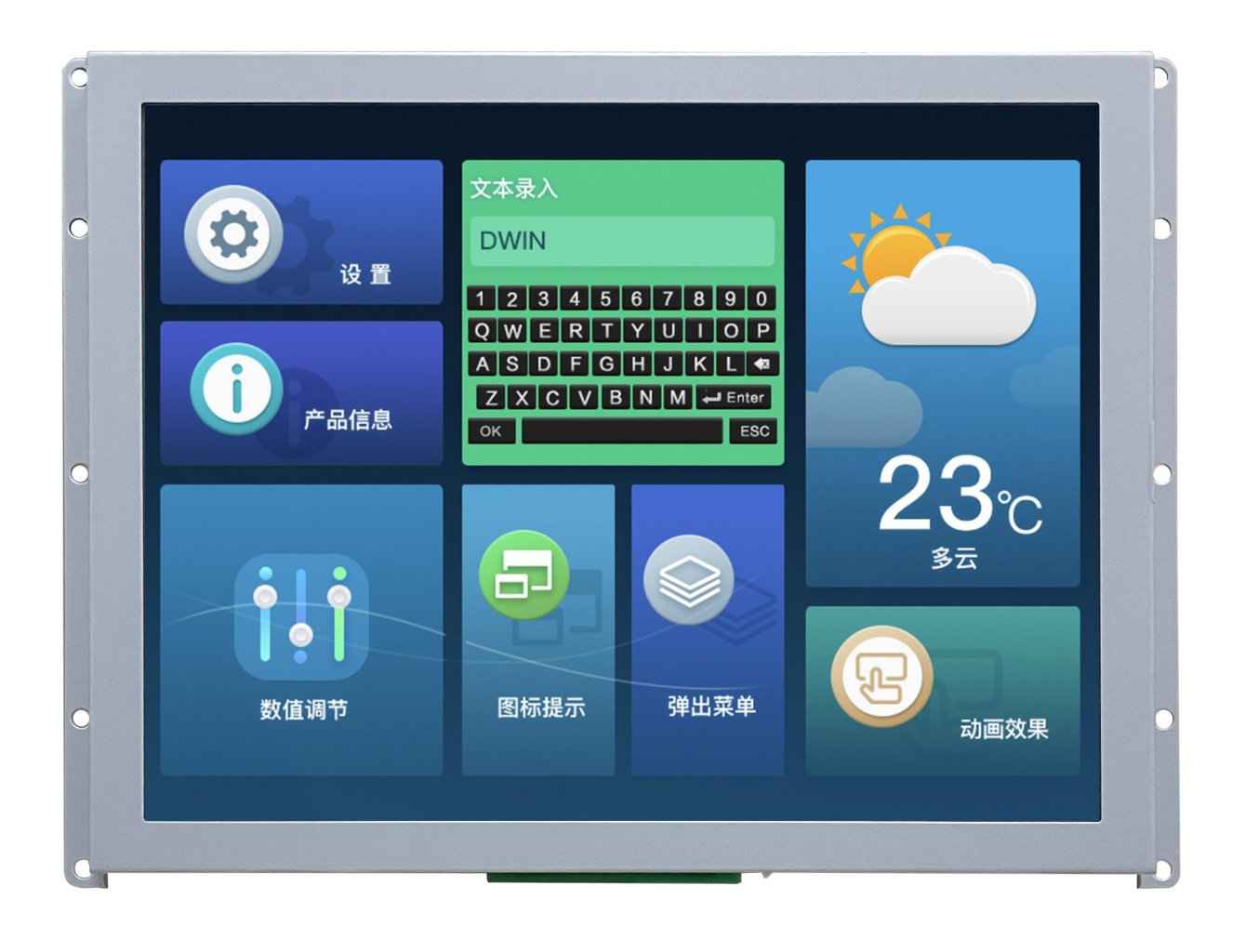

DMG80600Y080_01NR DWIN T5L1 UART HMI 8" TV-TN ЖК-дисплей класса красоты с сенсорной резистивной панелью
DMG80600Y080_01NR DWIN T5L1 UART HMI 8" TV-TN ЖК-дисплей класса красоты с сенсорной резистивной панелью фото 2
DMG80600Y080_01NR DWIN T5L1 UART HMI 8" TV-TN ЖК-дисплей класса красоты с сенсорной резистивной панелью фото 3
DMG80600Y080_01NR DWIN T5L1 UART HMI 8" TV-TN ЖК-дисплей класса красоты с сенсорной резистивной панелью фото 4
DWIN
Отзывов: 0
Артикул: DMG80600Y080_01NR

Описание товара:

DMG80600Y080_01NR

DWIN TV-TN-TFT-LCD 8.0-дюймовый, разрешение 800*600 пикселей, 16.7М цветов, резистивный сенсорный экран

  • Яркость 300 нит с регулировкой интервала 1%.
  • Интерфейс TTL/RS232; Пользовательское гнездо 8Pin_2.0mm.
  • Встроенный микроконтроллер 200 МГц.
  • 16 Мбайт флэш-памяти + 128 Кбайт оперативной памяти + 512 Кбайт флэш-памяти Nor, флэш-память может быть расширена.
  • Отдельное ядро процессора (OS CPU) запускает пользовательский код 8051 или систему DWIN OS, пользовательский процессор не используется в практическом применении.

Характеристики:
Все характеристики
Степень применения
Класс красоты
Диагональ
8.0"
Разрешение
800×600
Срок жизни
≥ 10 000ч
Яркость
200 nit
Защитное покрытие
Нет
Размеры (ШxВxГ), мм
199.3×148.8×16.1
Установочные размеры, мм
184.3(+0.3)×142.3(+0.3)
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

DWIN T5L1 UART HMI 8" TV-TN-TFT многофункциональный ЖК-дисплей класса красоты
DMG80600Y080_01NR

DWIN TV-TN-TFT-LCD 8.0-дюймовый, разрешение 800*600 пикселей, 16.7М цветов, резистивный сенсорный экран

DMG80600Y080_01NR
DMG80600Y080_01NR

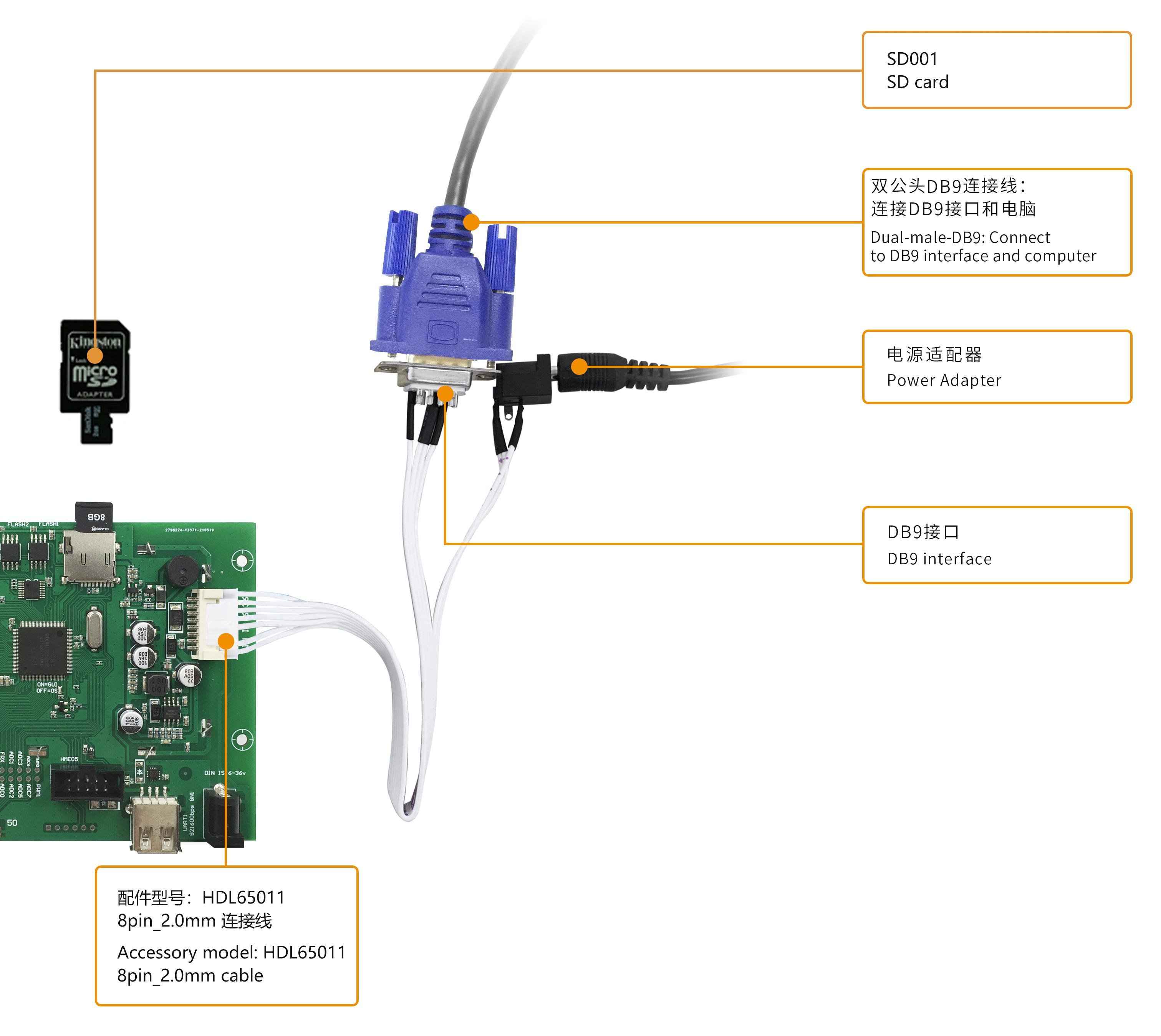

Application

app b

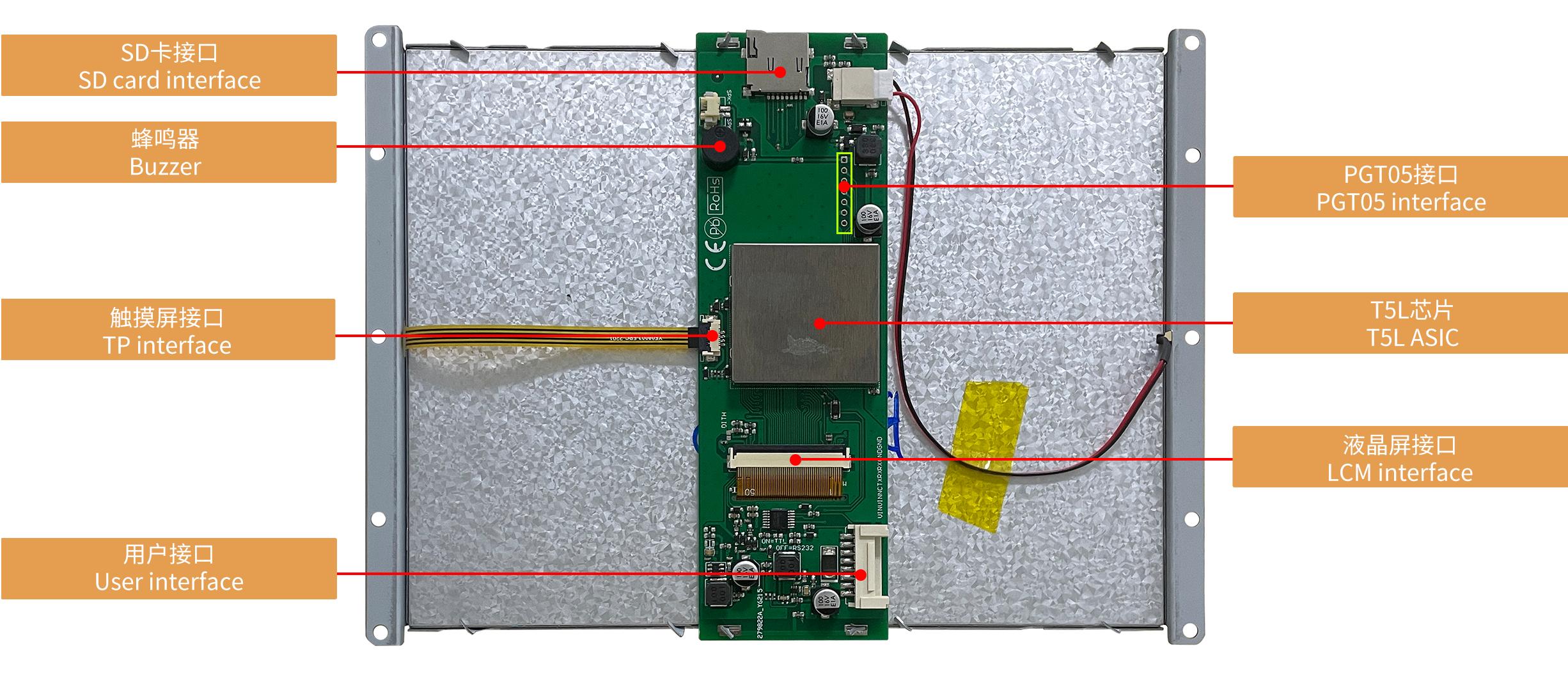

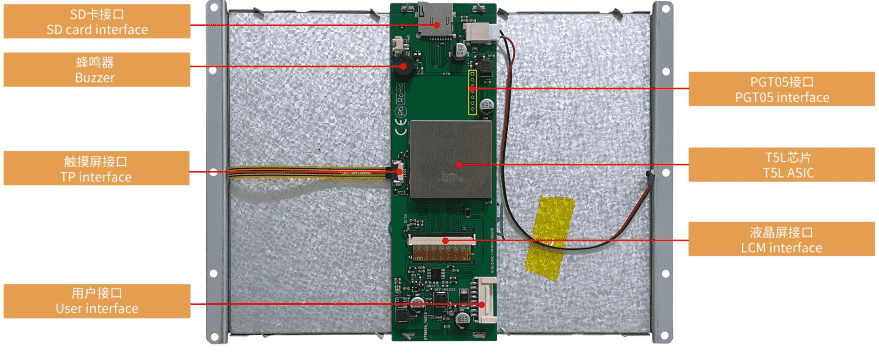

Function working principle 8 PIN 2.0


Характеристики

Основные параметры
Степень применения Класс красоты
Защитное покрытие Нет
Дисплей
Диагональ 8.0"
Разрешение 800×600
Срок жизни ≥ 10 000ч
Яркость 200 nit Другие товары
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Угол обзора（V.A.) Нормальный угол обзора, 70/70/40/30(L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Нет Другие товары
Область отображения (Active Area, A.A.) 162.0×121.5
Область просмотра (View Area, V.A.) 164.8×124.3
Подсветка LED
Размеры
Размеры (ШxВxГ), мм 199.3×148.8×16.1
Установочные размеры, мм 184.3(+0.3)×142.3(+0.3)
Пользовательский интерфейс и периферия
Периферия DMG80600Y080_01NR Resistive touch screen, Buzzer
Сенсорные параметры
Тип Touch RTP (резистивная сенсорная панель) Другие товары
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни LED Более 1 000 000 касаний
Напряжение и ток
Напряжение питания, В 7~15
Напряжение питания, тип. 12V Другие товары
Рабочий ток VCC = +12В, подсветка включена, 220 мА. VCC = +12 В, подсветка выключена, 80 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~85℃
Рабочая влажность 10%~90% относительной влажности
Тест на старение None
ESD test Contact discharge ±4KV Normal operation. Air discharge ±4KV Normal operation
EFT test Power supply ±1KV; 100KHz Normal operation
Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс FPC4 1.0 мм
Скорость передачи данных 3150~3225600 бит/с, 115200 бит/с
Выходное напряжение Выход 1: Iout = -4 мА; 4.78В-5 В. Выход 0: Iвых = 4 мА; 0.4 В
Входное напряжение (RXD) Вход 1: Iin = 1 мА, 2.5–5В. Вход 0: Iin = -1 мА, 1 В
Пользовательский интерфейс Режим определяется перемычкой: ВКЛ. = N81, 5 В TTL/COMS; ВЫКЛ. = N81, RS232.
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем Гнездо 8Pin_2.0mm
Формат данных N81
Память
RAM Memory 128 Кбайт, данные не сохраняются при выключении питания
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory 512 Кбайт, данные сохраняются при отключении питания
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией ДВИН.Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить
Версия Datasheet 2022-04-28
Datasheet
Вес и габариты
Высота (мм) 16.1
Ширина (мм) 148.8
Вес (грамм) 380
Прочие
Гарантия 1 год
Страна бренда Китай
