DMG12800T070_01W T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

DMG12800T070_01W T5L2 UART HMI 7" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG12800T070_01W

ASIC T5L2 IPS-TFT-LCD 7.0 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса

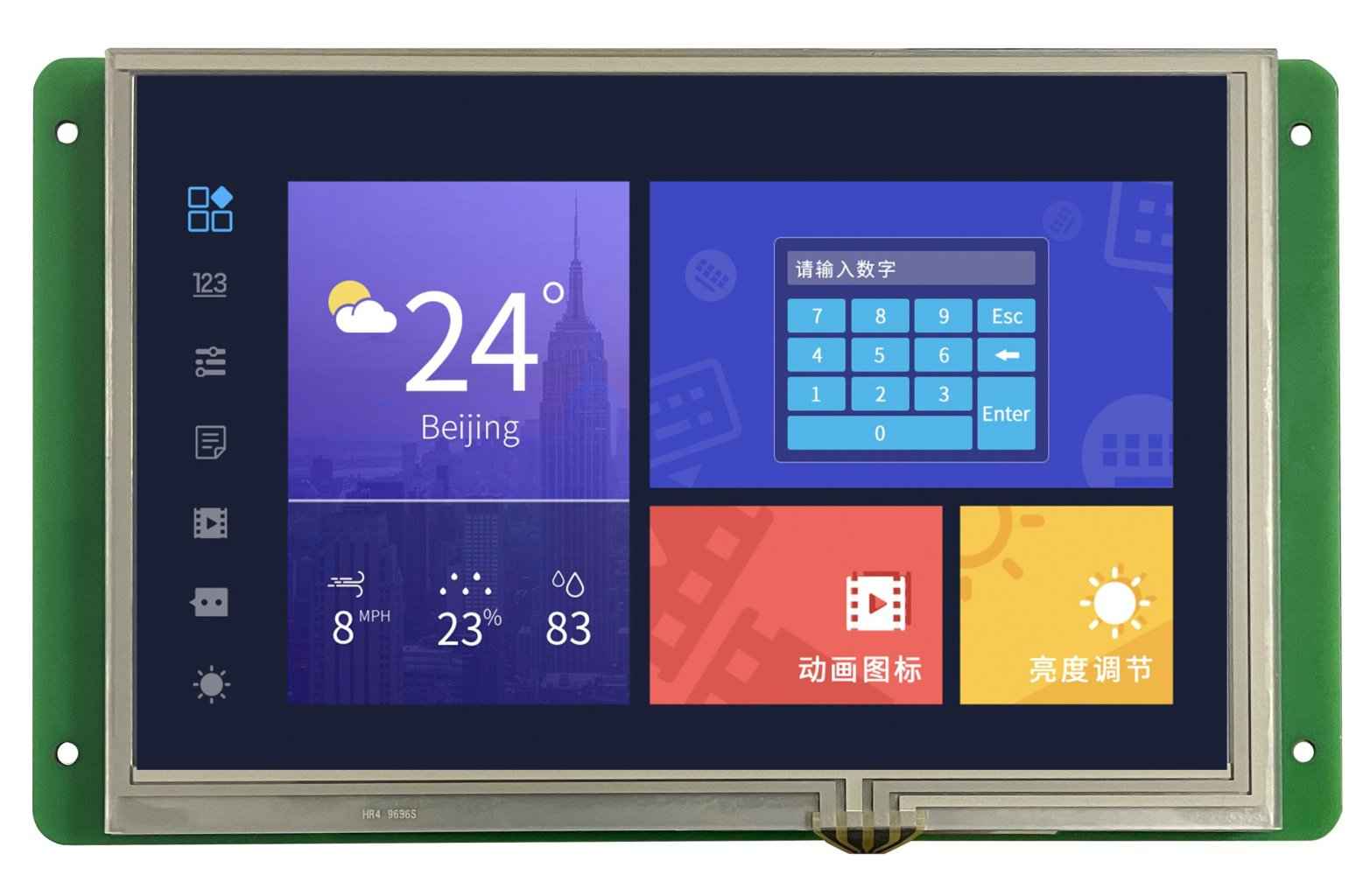

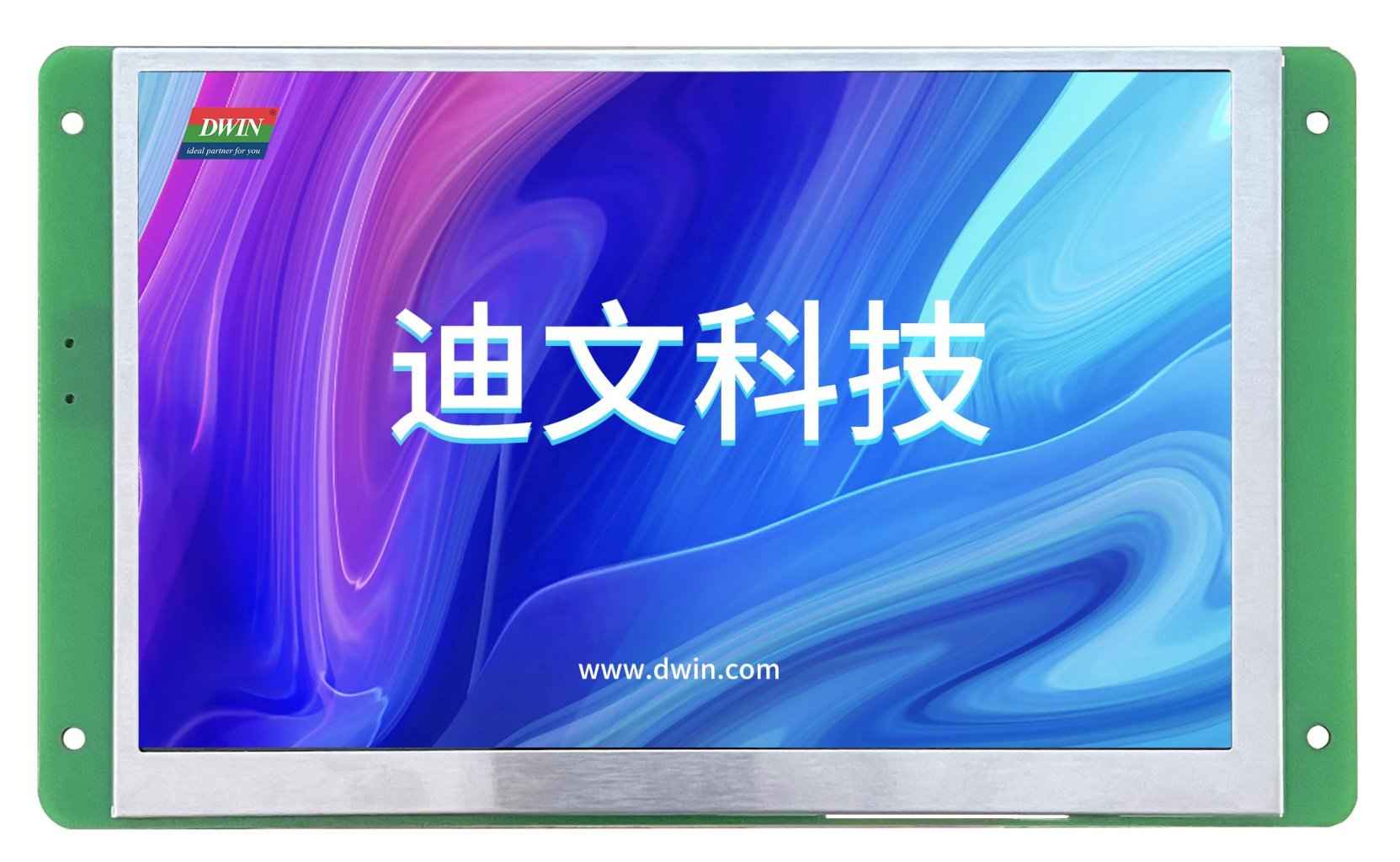

Cенсорный экран: Отсутствует / Резистивный / Емкостный.
Яркость: WN 300 нит / WTC 270 нит / WTR 230 нит.
32 Мбайт NOR флэш-памяти, может быть расширен до 64 Мбайт.
Суперконденсатор для источника питания, срок службы которого составляет 30 дней после отключения питания.
Загрузка файлов с помощью SD-интерфейса.
Рабочее напряжение 6~36В, типичное значение 12В
С конформным покрытием, подходящим для суровых условий эксплуатации.
Основан на DWIN T5L2, работает под управлением системы DGUS II.

Описание товара

DWIN T5L2 UART HMI 7" IPS-TFT ЖК-дисплей промышленного класса
DMG12800T070_01W

ASIC T5L2 IPS-TFT-LCD 7.0 дюйма, разрешение 1280*800 пикселей, 16.7М цветов, широкий угол обзора, с конформным покрытием, промышленного класса. Основан на T5L2, работает под управлением системы DGUS II

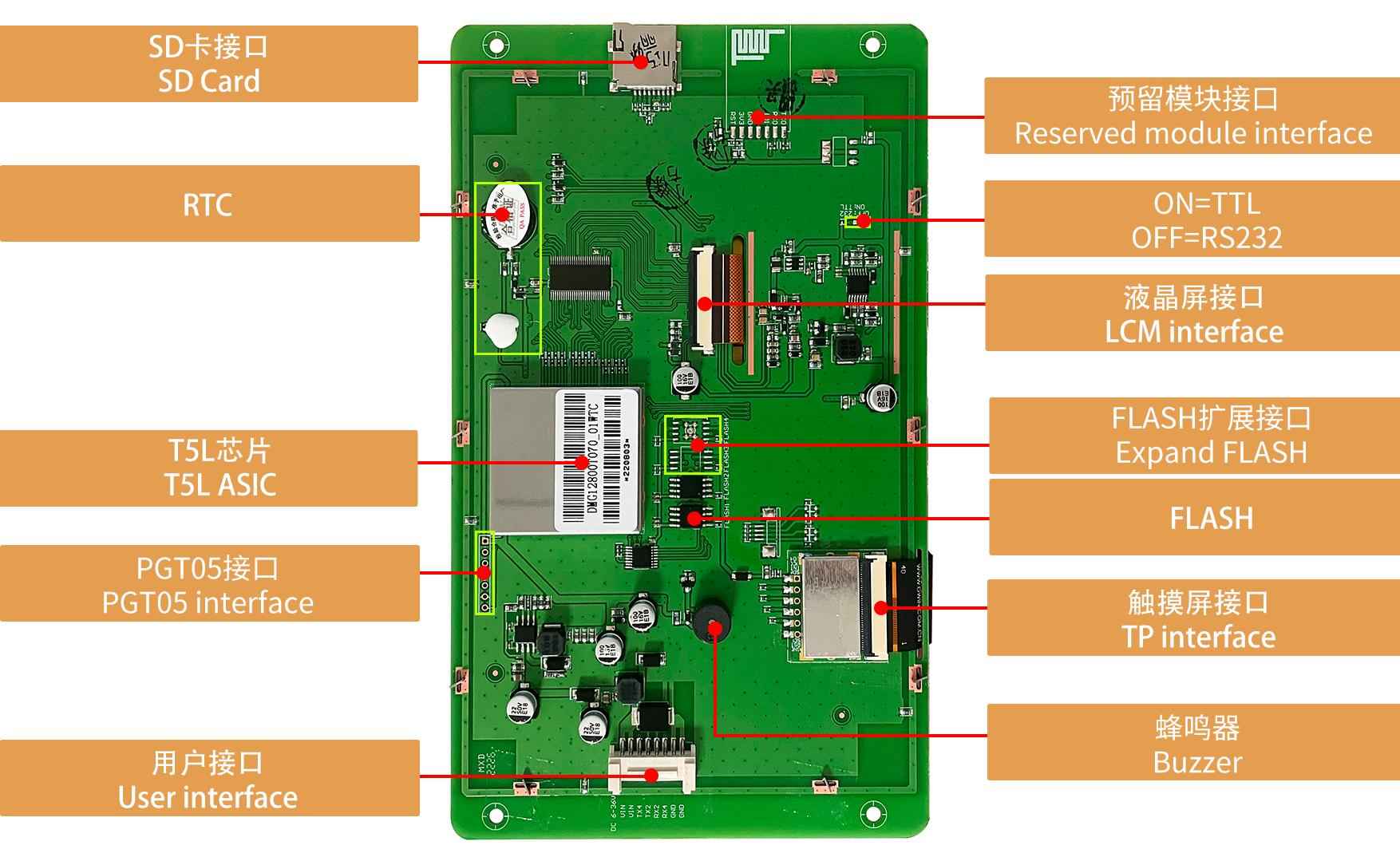

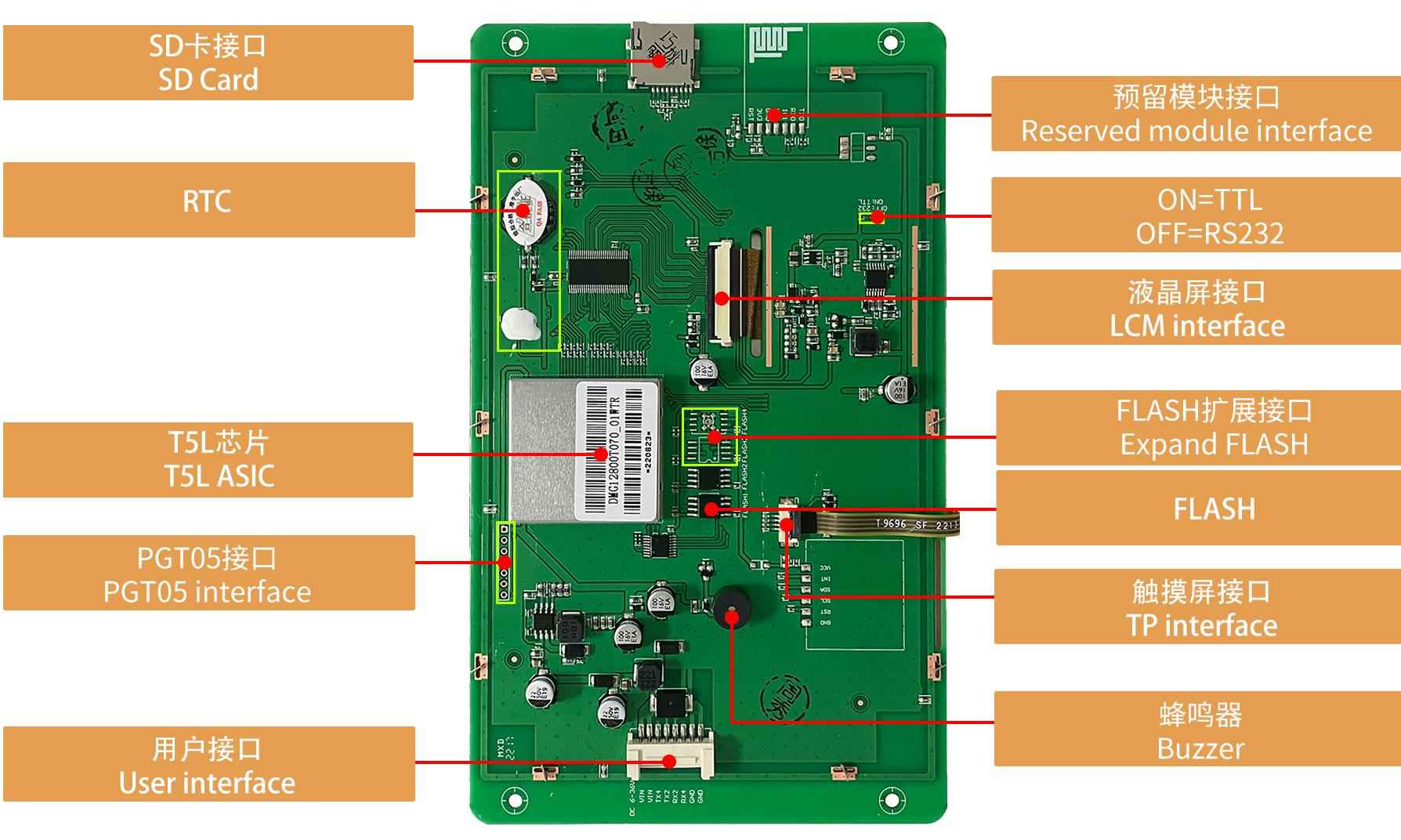

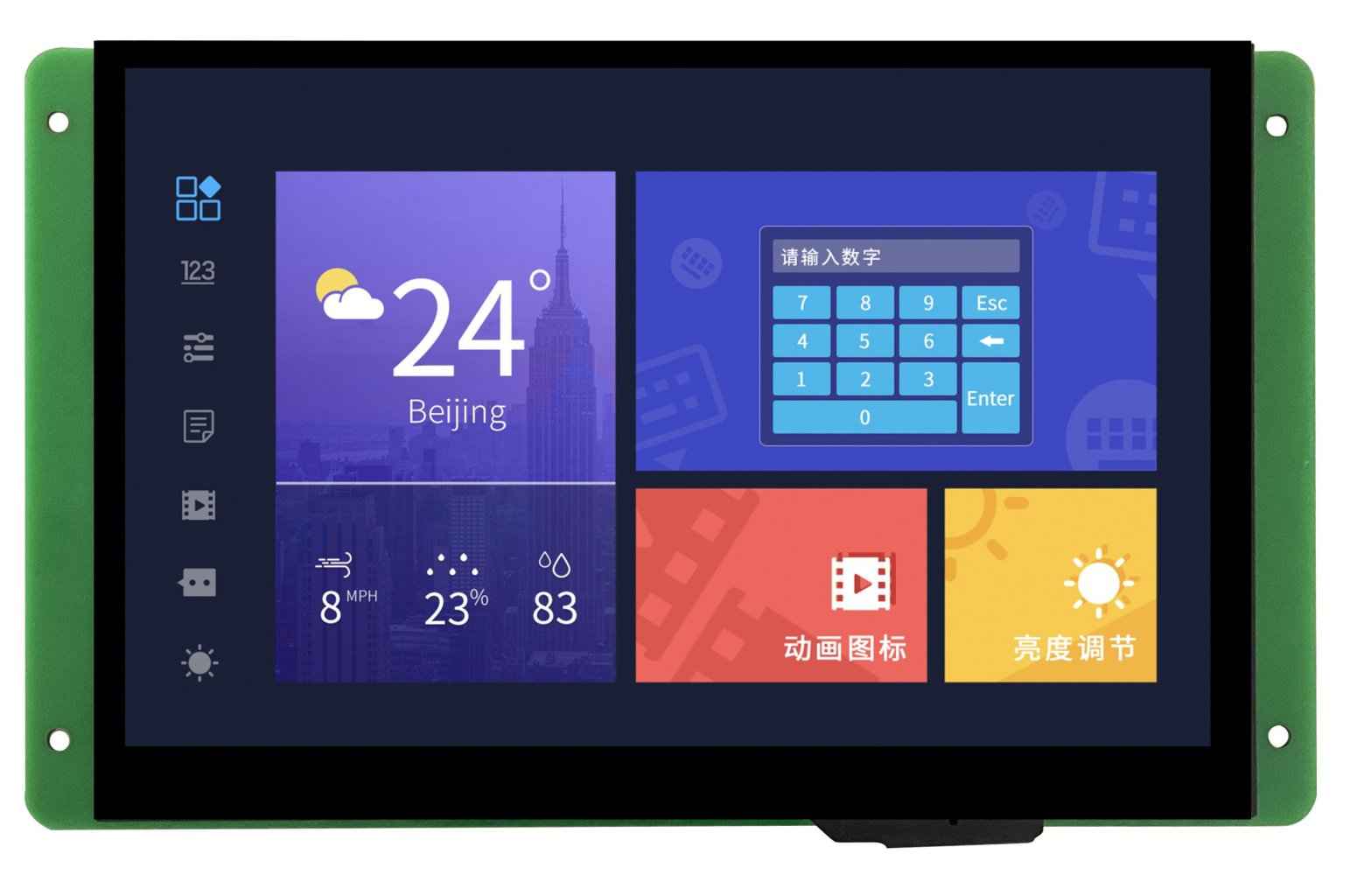

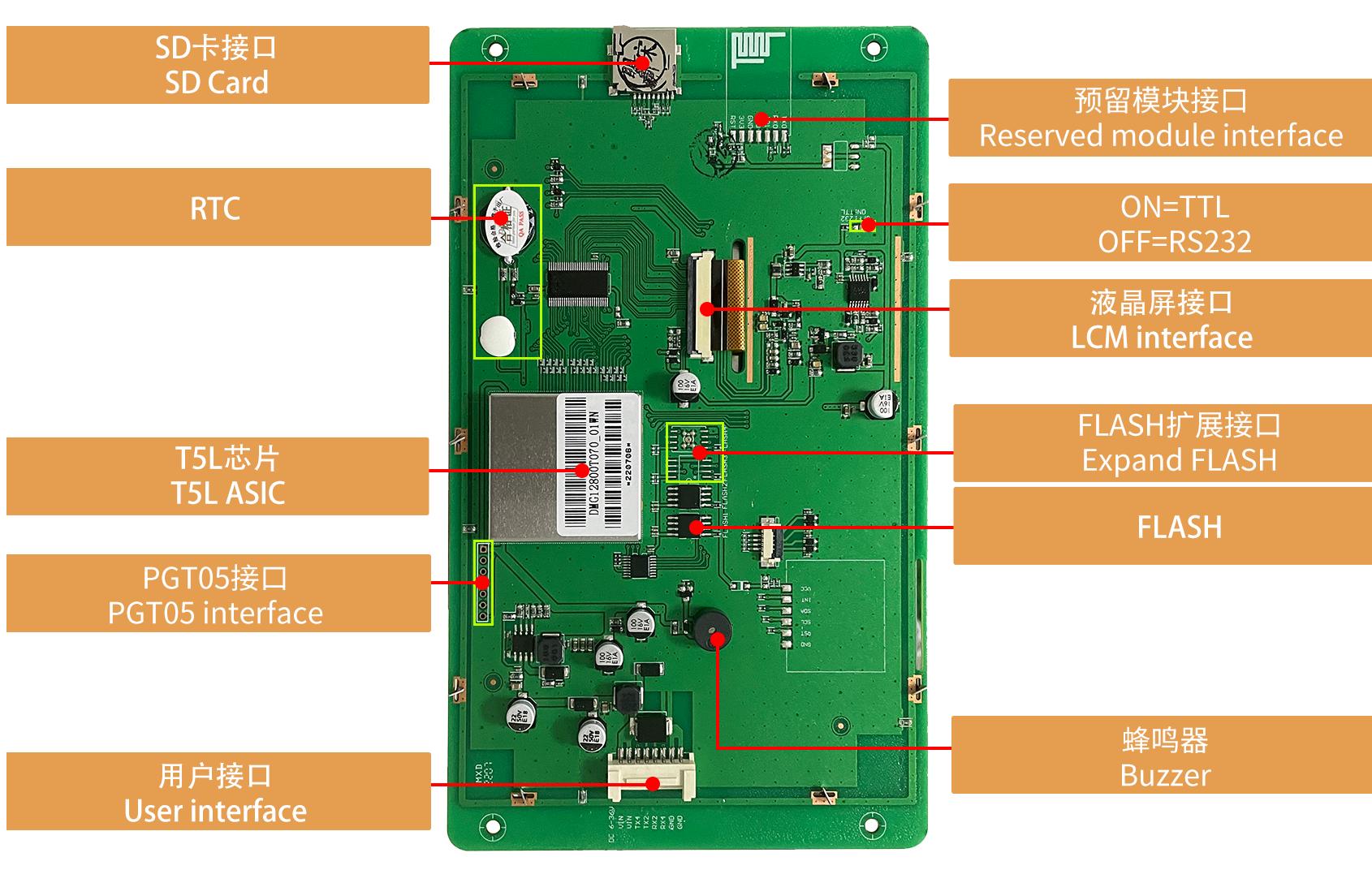

DMG12800T070_01WTC(1)

1 (4)
1 (5)

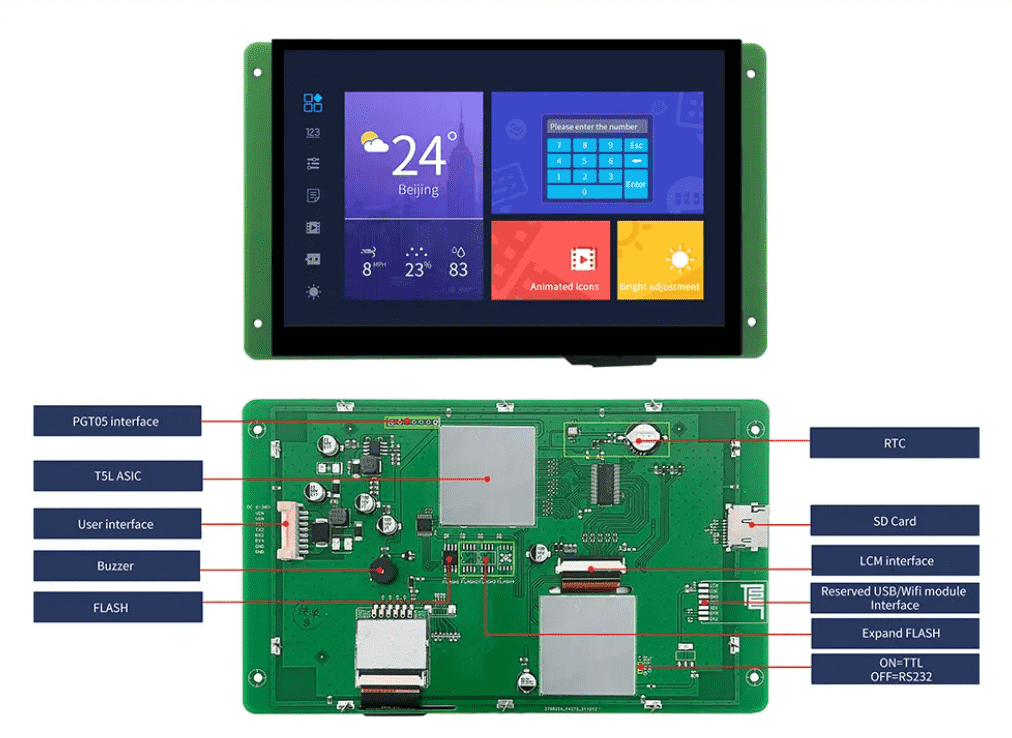

Function working principle
8 PIN 2.0

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	7.0"
Разрешение	1280×800
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 270 нит / _WTR: 230 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	149.76×93.60
Область просмотра (View Area, V.A.)	150.76×94.60
Подсветка	LED
Яркость	250 nit
Размеры
Размеры (ШxВxГ), мм	189.96×115.00×14.20
Установочные размеры, мм	162.2(+0.3)×108.2(+0.3)
Размеры (ШxВxГ), мм	186.94×112.14×15.80
Пользовательский интерфейс и периферия
Периферия	DMG12800T070_01WTC Емкостный сенсорный экран, зуммер, RTC / DMG12800T070_01WTR Резистивный сенсорный экран, Зуммер, RTC / DMG12800Т070_01WN Зуммер, часы реального времени
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Поддержка точки касания и перетаскивания
Сенсорный режим	Пленка ITO + стекло ITO
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +5В, подсветка включена, 259 мА. VCC = +5В, выкл., 140 мА
Рабочая среда
Рабочая температура	-20...70℃
Температура хранения	-30...80℃
Рабочая влажность	10...90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ВКЛ=TTL/CMOS;ВЫКЛ=RS232. UART4: ВКЛ=TTL/CMOS;ВЫКЛ=RS232 (доступно только после настройки ОС)
Пользовательский интерфейс	Гнездо 8Pin_2,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ВКЛ. = TTL/CMOS; ВЫКЛ. = RS232
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L2
T5L2 ASIC	Разработан компанией DWIN. Серийное производство в 2019 г., 1 МБ без флэш-памяти на чипе, 512 КБ используется для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-08-11
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG12800T070_01WTC
