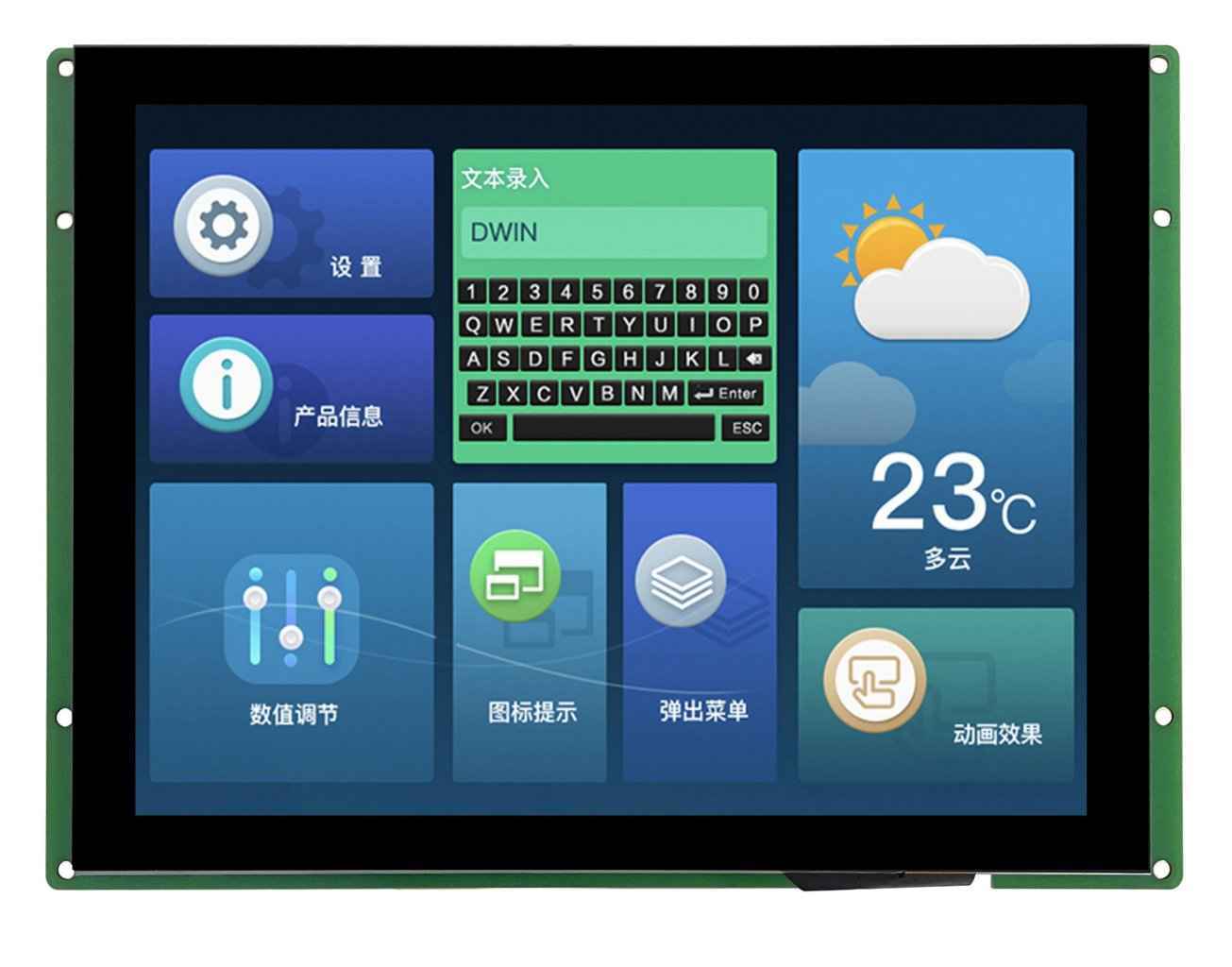

DMG80600T080_02W T5L1 UART HMI 8" TN ЖК-модуль промышленного класса

DMG80600T080_02W T5L1 UART HMI 8" TN ЖК-модуль промышленного класса

Описание товара:

DMG80600T080_02W

ASIC T5L1 TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса

Cенсорный экран: Отсутствует / Резистивный / Емкостный.
Последовательный порт: интерфейс TTL или RS232, 8Pin_2.0mm.
Загрузка файлов с SD-карты или через сетевой порт UART.
Проект GUI основан на инструменте DGUS V7.6, навыки программирования не требуются.
Основан на DWIN T5L1, работает под управлением системы DGUS II.
TN-TFT-LCD, Нормальный угол Обзора: 70°/70°/50°/70° (L/R/U/D).
Ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KEIL C51.

Описание товара

DWIN T5L1 UART HMI 8" TN-TFT ЖК-дисплей промышленного класса
DMG80600T080_02W

ASIC T5L1 TN-TFT-LCD 8.0 дюйма, разрешение 800*600 пикселей, 16.7М цветов, нормальный угол обзора, с конформным покрытием, промышленного класса. Основан на DWIN T5L1, работает под управлением системы DGUS II

DMG80600T080_02WTC

12 (1)

1 (4)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	8.0"
Разрешение	800×600
Срок жизни	≥ 30 000ч
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	TN, TFT LCD	Другие товары
Яркость	WTC: 350 нит / WTR: 320 нит / WN: 400 нит
Угол обзора（V.A.)	Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270°	Есть	Другие товары
Область отображения (Active Area, A.A.)	162.00×121.50
Подсветка	LED
Яркость	350 nit
Размеры
Установочные размеры, мм	184.10(+0.3)×142.00(+0.3)
Размеры (ШxВxГ), мм	199.39×148.84×16.7
Пользовательский интерфейс и периферия
Периферия	DMG80600T080_02WTC Емкостный сенсорный экран, зуммер, RTC / DMG80600T080_02WTR Резистивный сенсорный экран, Зуммер, RTC / DMG80600Т080_02WN Зуммер, часы реального времени
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +5В, подсветка включена, 270 мА. VCC = +5В, выкл., 90 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-30℃~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

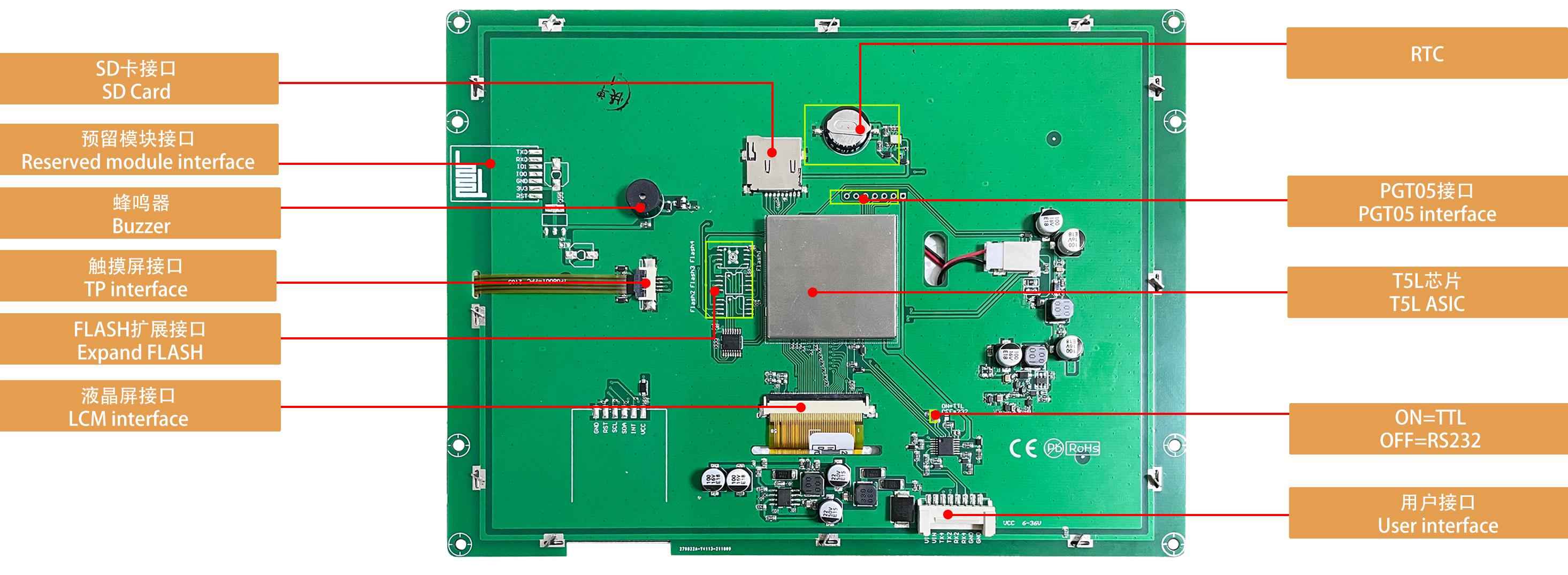

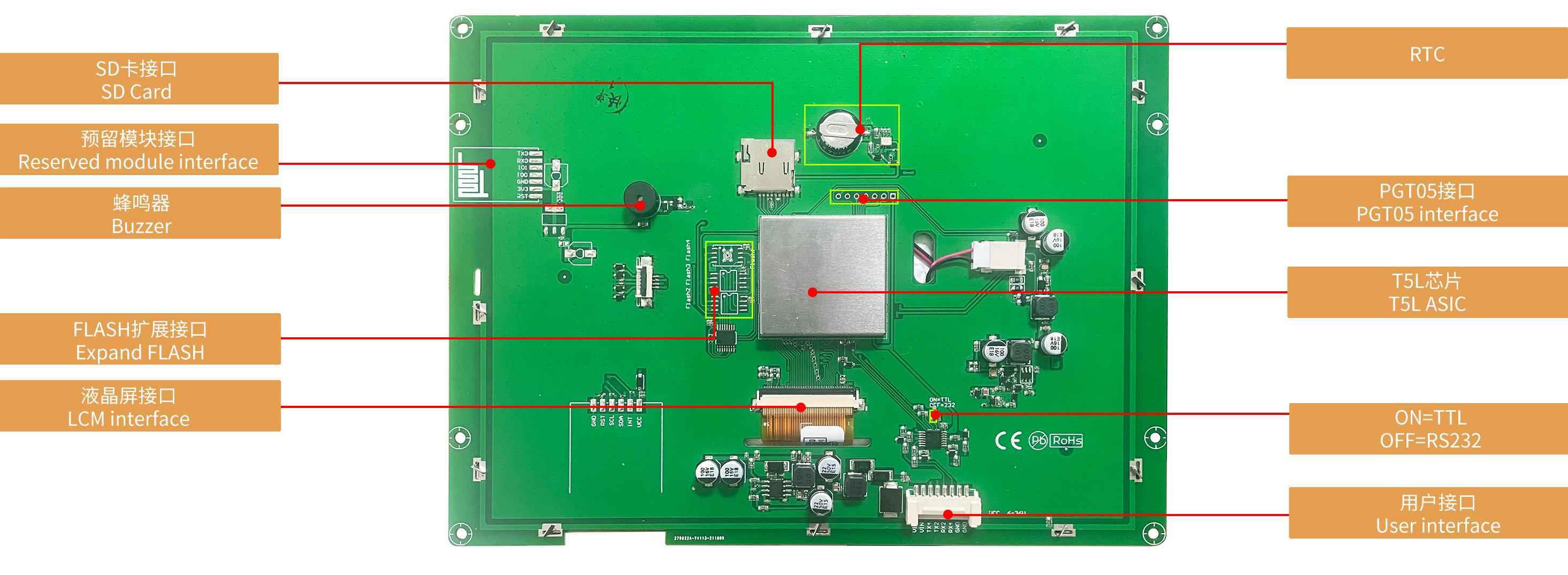

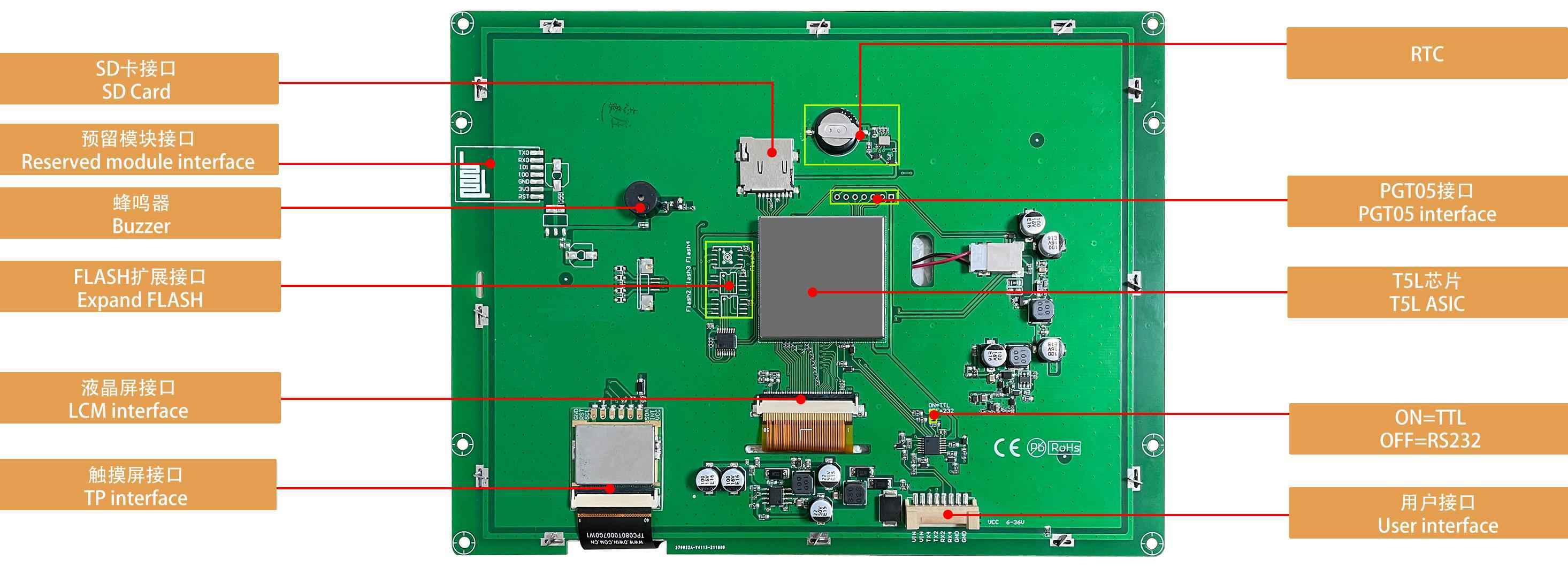

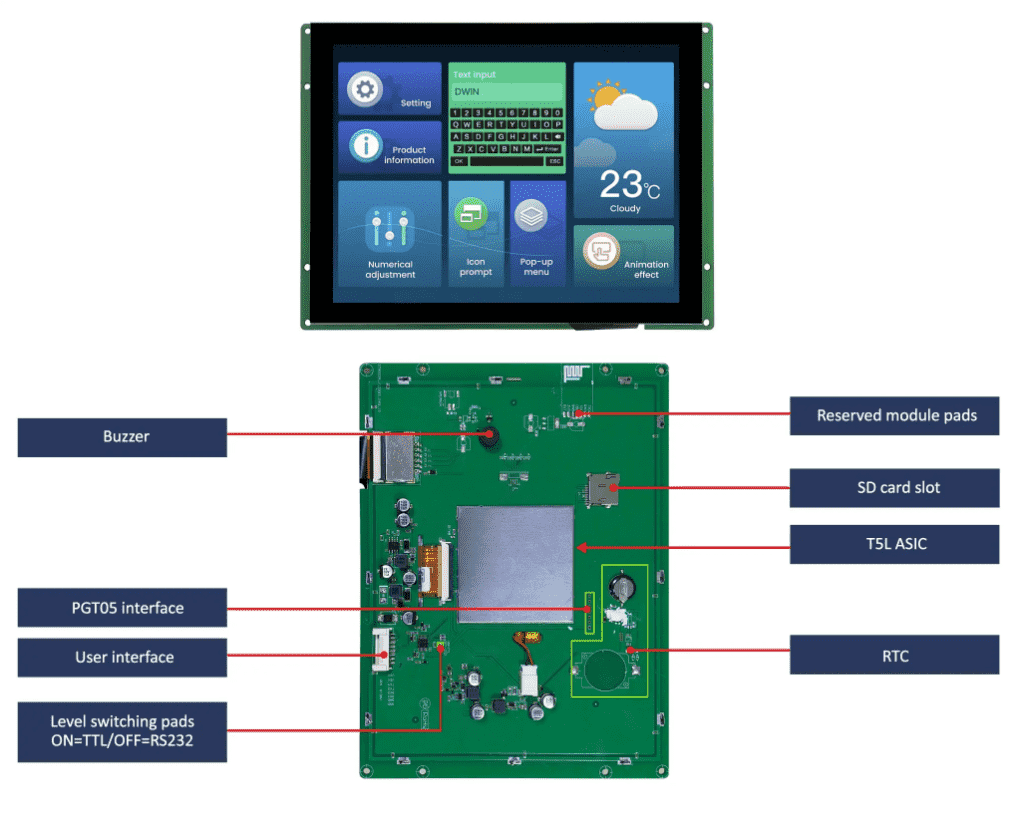

Интерфейс
LCM интерфейс	FCC50_0.5mm, интерфейс RGB
RTP интерфейс	4Pin_1.0mm
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, тип. 115200 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	Гнездо 8Pin_2.0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс	UART2: ВКЛ. = TTL/CMOS; ВЫКЛ. = RS232
RTC (Super-capacitor)	Суперконденсатор для источника питания. Точность: ±20 ppm при 25 ℃. Он может нормально работать в течение 7 дней после отключения питания
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления. USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Когда продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-07-14
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80600T080_02WTC
В наличии в России	Да
