DMG80480T050_09W DWIN T5L0 UART HMI 5" IPS ЖК-дисплей промышленного класса

DMG80480T050_09W DWIN T5L0 UART HMI 5" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG80480T050_09W

ASIC T5L0 IPS-TFT-LCD 5-дюймовый, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, яркость RTC/RTR/RN: 800/750/900 нит, с конформным покрытием, промышленного класса

Нет сенсорного ЖК-экрана / Резистивный сенсорный ЖК-модуль / Модули емкостного дисплея Опционально.
Интерфейс TTL/RS232; соединительный провод 8Pin_2.0mm.
Загрузка файлов через SD-карту или последовательный порт в режиме реального времени.
Основан на T5L0, работает под управлением простой системы DGUS II DGUS V7.6, не требующая навыков программирования.
Двойная система разработки: DGUSⅡ/TA(набор инструкций).
Угол обзора IPS: 85/85/85/85 (L/R/U/D).
Благодаря двухъядерному графическому интерфейсу и ОС, графическому интерфейсу с богатыми элементами управления, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Описание товара

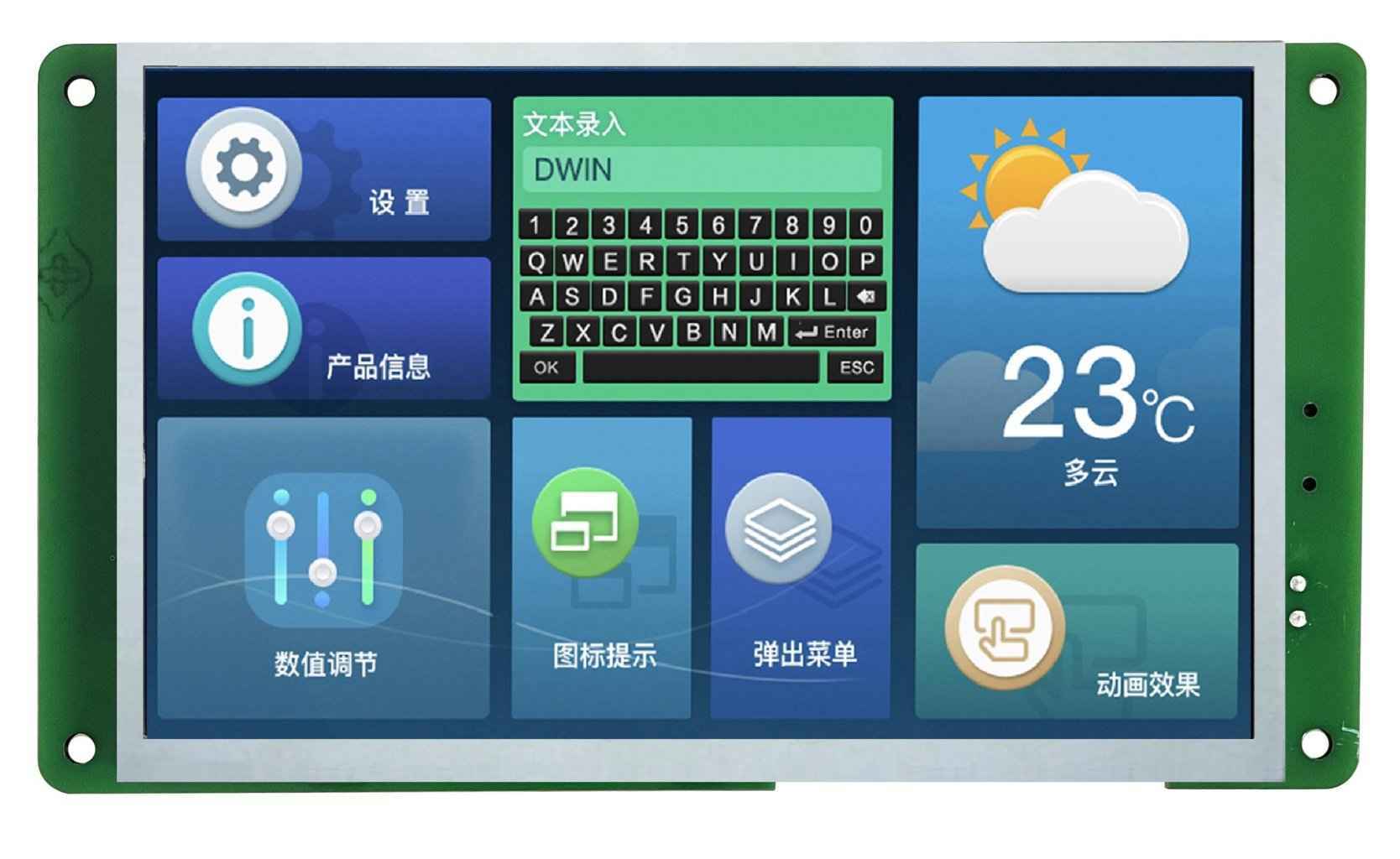

DWIN T5L0 UART HMI 5" IPS-TFT ЖК-дисплей промышленного класса
DMG80480T050_09W

ASIC T5L0 IPS-TFT-LCD 5-дюймовый, разрешение 800*480 пикселей, 262К цветов, широкий угол обзора, яркость RTC/RTR/RN: 800/750/900 нит, с конформным покрытием, промышленного класса. Основанный на T5L0, работает под управлением системы DGUS II

DMG80480T050_09WTC
Аксессуары

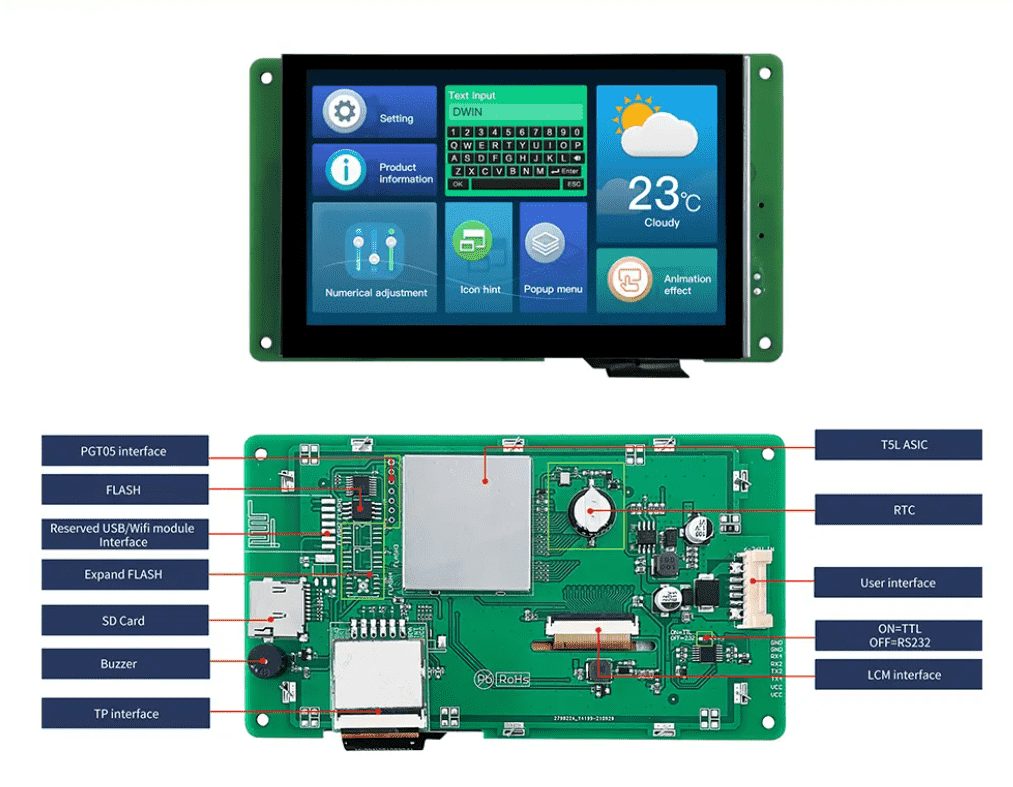

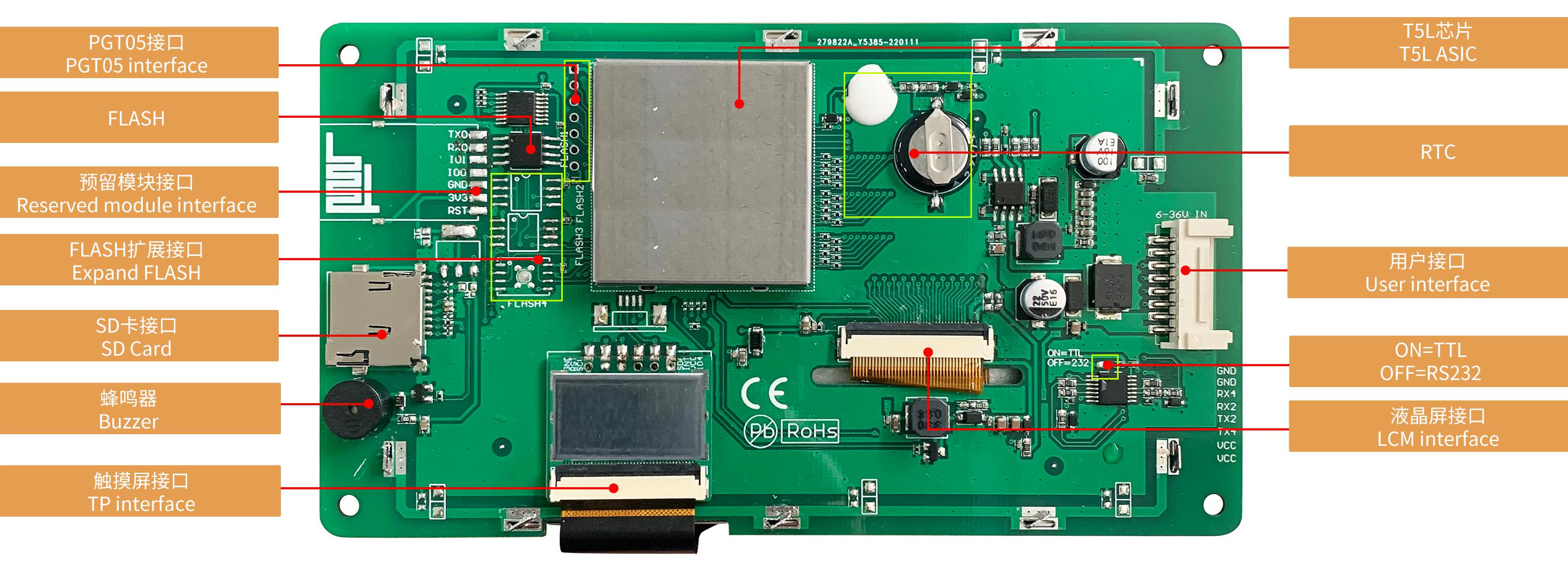

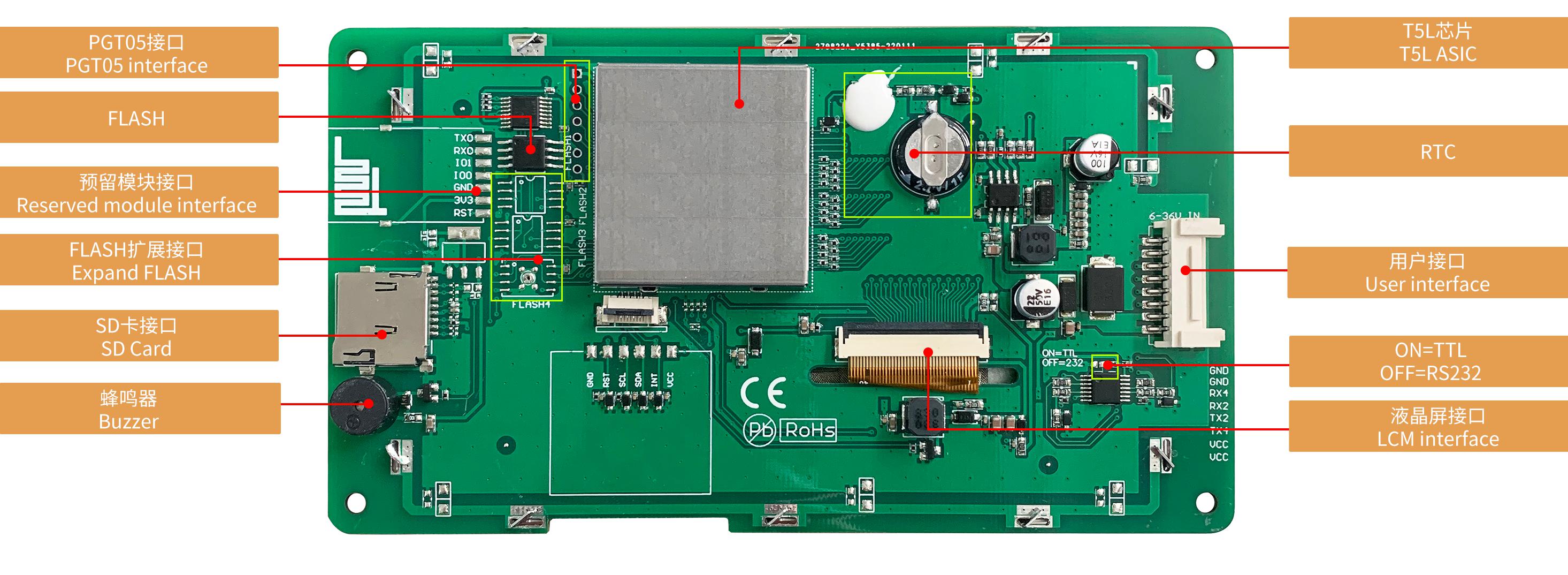

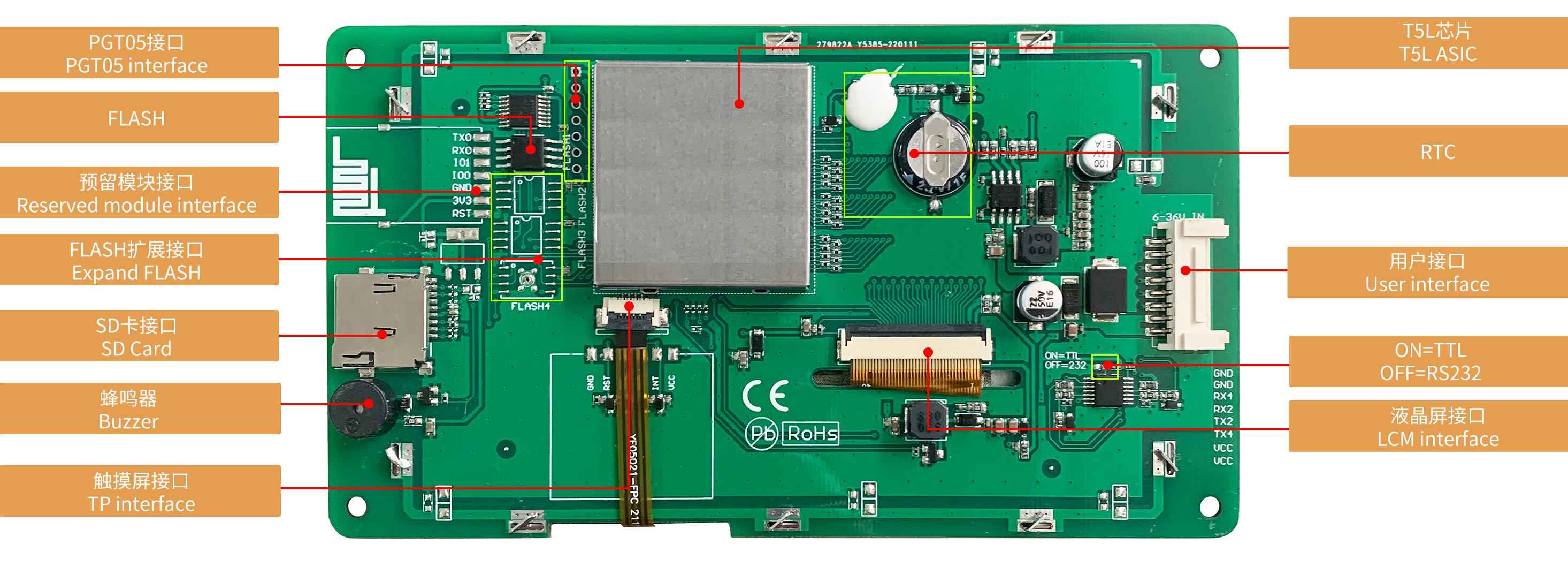

Function working principle PIN 2.0

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	5.0"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Яркость	750 nit	Другие товары
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC:825 нит / _WTR: 750 нит / _WN: 900 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	108.0×64.8
Подсветка	LED
Яркость	825 nit
Размеры
Установочные размеры, мм	121.8(+0.3)×76.9(+0.3)
Размеры (ШxВxГ), мм	143.4×80.8×15.8
Пользовательский интерфейс и периферия
Периферия	DMG80480Т050 09WTC Емкостная сенсорная панель, Buzzerr / DMG80480Т050 09WTR Резистивная сенсорная панель, зуммер / DMG80480Т050 09WN Зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = +12В, подсветка включена, 210 мА VCC = +12В, выкл.,100 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	-20~70℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation
Интерфейс
LCM интерфейс	FPC40_0.5mm, RGB interface
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iout = 1 мА; 3.0~3.3В. Выход 0: Iвых = -1 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4~5.0В. Вход 0: Iin = -1 мА, 0~0.5В
Входной интерфейс	UART2: ON=TTL/CMOS; OFF=RS232. UART4: ON=TTL/CMOS; OFF=RS232 (Only available after OS configuration)
Пользовательский интерфейс	8-контактный разъем 2,0 мм для питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/sUART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
Flash расширение	Возможность расширения до 64 Мбайт БЕЗ флэш-памяти или 48 Мбайт без флэш-памяти + 512 Мбайт без флэш-памяти
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<10W
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	ASIC T5L0, разработанный DWIN.Серийное производство в 2020 г., 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных.Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2022-02-15
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T050_09WTC
