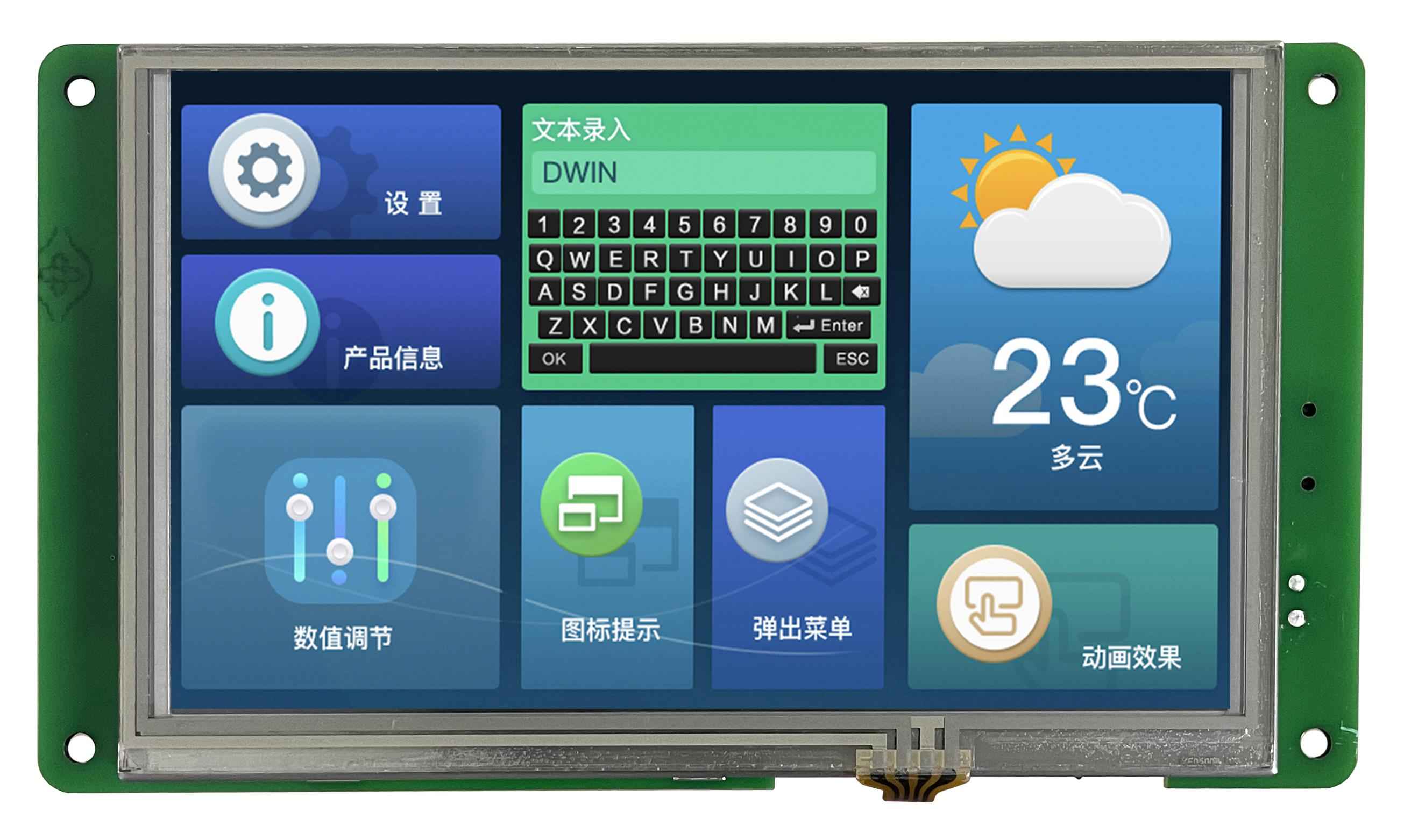

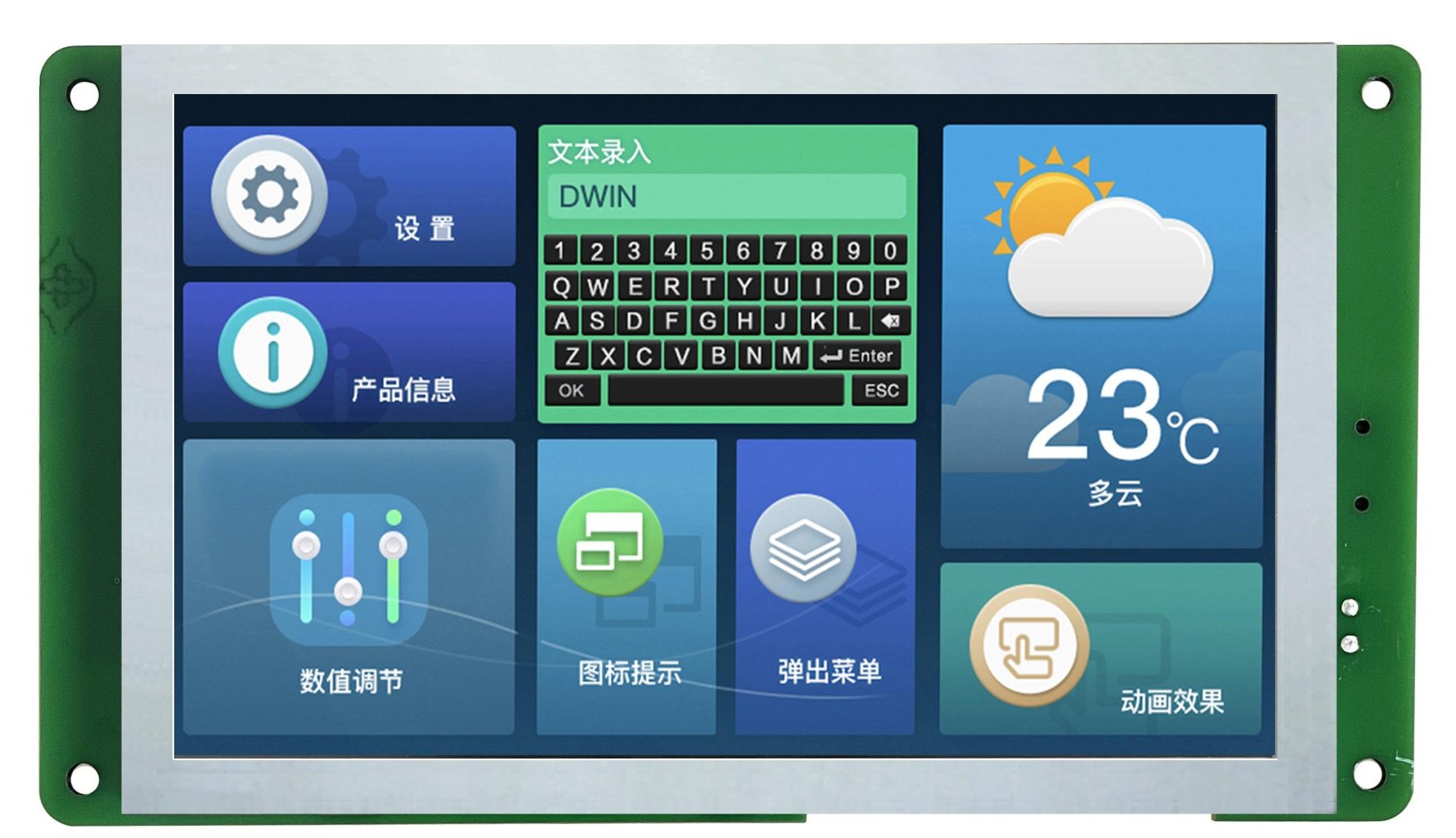

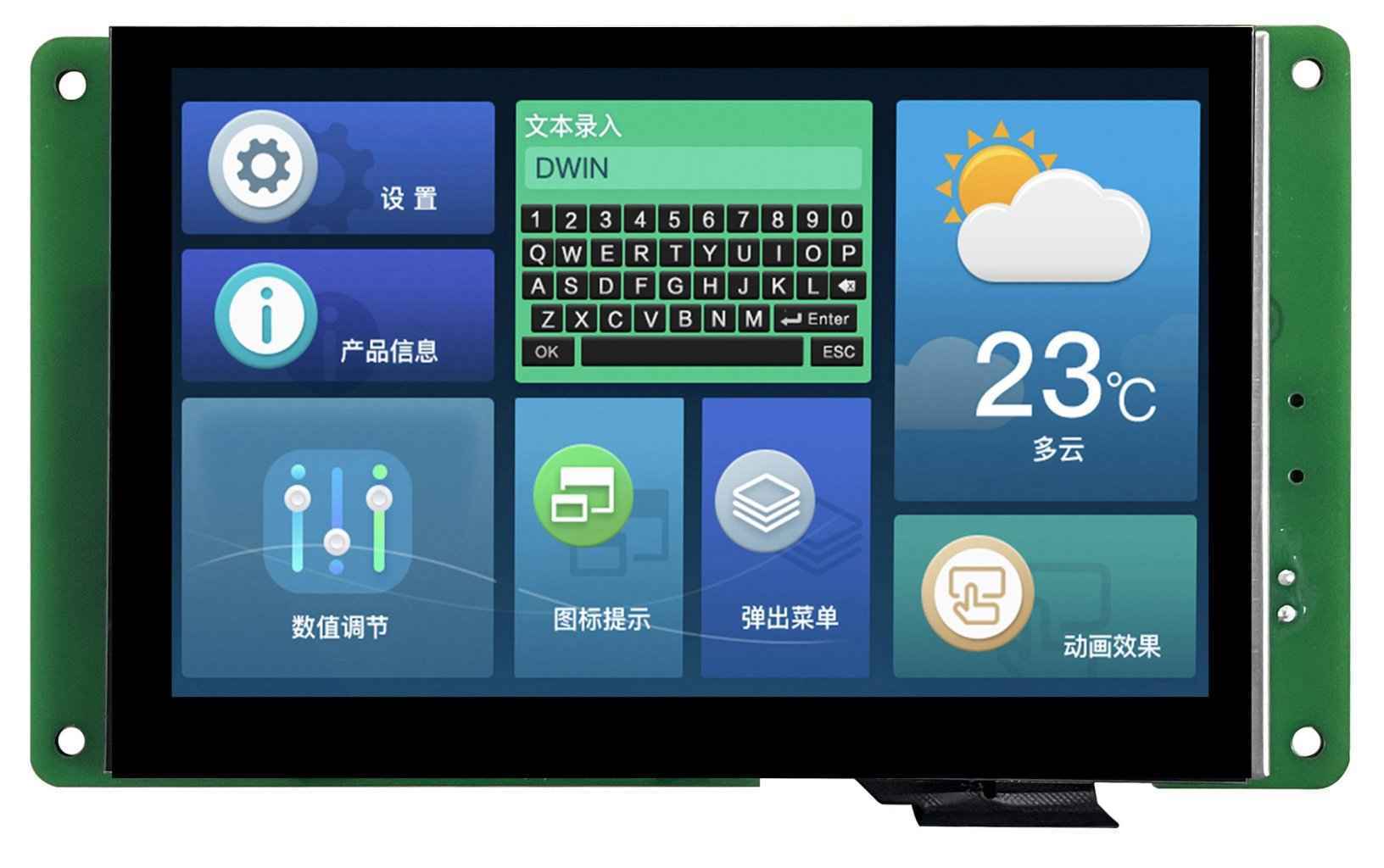

DMG80480T050_02W DWIN T5L0 UART HMI 5" IPS ЖК-дисплей промышленного класса

DMG80480T050_02W DWIN T5L0 UART HMI 5" IPS ЖК-дисплей промышленного класса

Описание товара:

DMG80480T050_02W ASIC T5L0 5.0-дюйм система DGUSⅡ/TA IPS-TFT-LCD, разрешение 800xRGBx480 пикселей, 262 тыс. цветов, широкий угол обзора, конформное покрытие.
Сенсорный режим: Емкостный.
Поддержка интерфейсов TTL и RS232.
Встроенный модуль RTC, USB или Wifi Опционально, поддержка расширения Flash.
Поддержка онлайн-загрузки SD-карты и инструмента DGUS.
Инструмент V7.624 DGUS для разработки графического интерфейса, не требуется никакого кода.
Один чип 8051 с двухъядерным процессором, графическим интерфейсом и открытым ядром ОС. Ядро ОС может быть запрограммировано с помощью языка DWIN OS или Keil C вместо MCU заказчика.

Описание товара

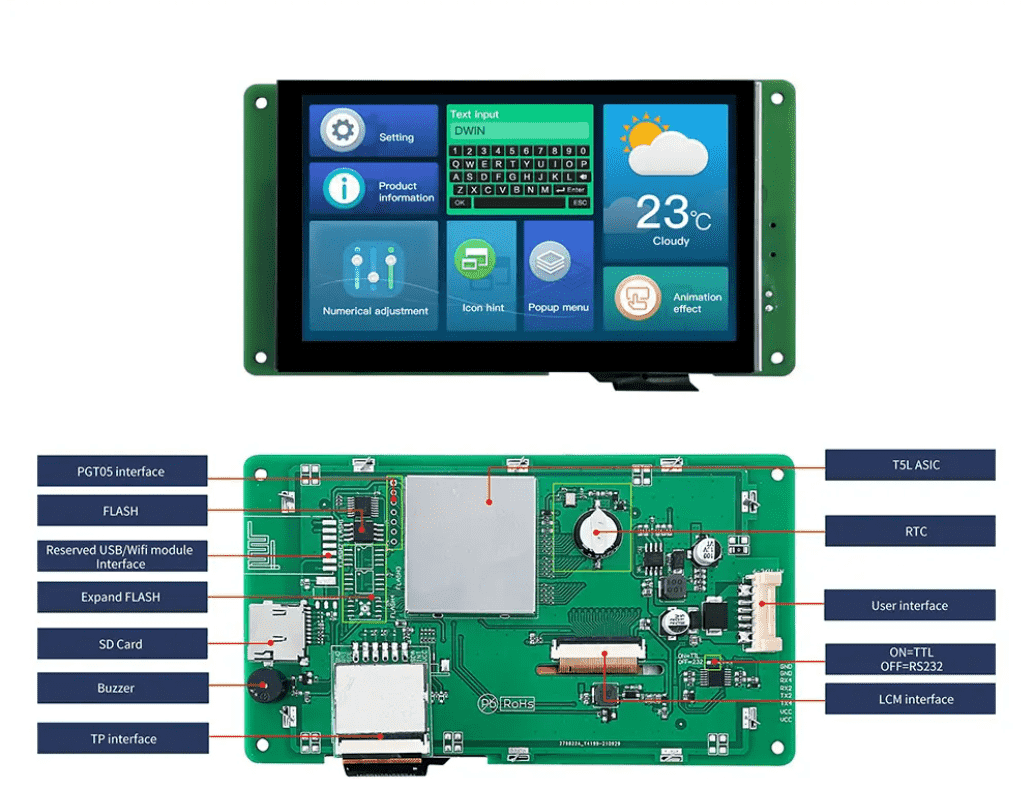

DWIN T5L0 UART HMI 5" IPS-TFT ЖК-дисплей промышленного класса
DMG80480T050_02W

ASIC T5L0 5.0-дюйм система DGUSⅡ/TA IPS-TFT-LCD, разрешение 800xRGBx480 пикселей, 262К цветов, широкий угол обзора, конформное покрытие

DMG80480T050_02WTC

12 (1)

1 (4)

Характеристики

Основные параметры
Степень применения	Индустриальный класс
Защитное покрытие	Есть
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	5.0"
Разрешение	800×480
Срок жизни	≥ 30 000ч
Яркость	250 nit	Другие товары
Цветность	262K (262144) 18-bit 6R6G6B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_02WN: 300 нит / _02WTC: 280 нит / _02WTR: 250 нит
Угол обзора（V.A.)	Расширенный угол обзора. 85°/85°/85°/85° (L/R/U/D)
Область отображения (Active Area, A.A.)	108.0×64.8
Подсветка	LED
Яркость	270 nit
Размеры
Размеры (ШxВxГ), мм	143.38×80.77×15.35
Вес нетто	145
Установочные размеры, мм	121.8(+0.3)×76.9(+0.3)
Размеры (ШxВxГ), мм	143.38×80.77×15.83
Пользовательский интерфейс и периферия
Периферия	DMG80480T050_02WTC Резистивная сенсорная панель, зуммер, модуль WIFI 10, автономный голосовой модуль VDM_10, микрофон / DMG80480T050_02WTR Емкостная сенсорная панель, зуммер, модуль WIFI 10, автономный голосовой модуль VDM_10, микрофон / DMG80480Т050_02WN Зуммер, модуль WIFI 10, автономный голосовой модуль VDM_10, микрофон
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G, крышка из закаленного стекла Asahi
Сенсорный режим	Поддержка одного касания и непрерывного скользящего касания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	> 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка одного касания и непрерывного скользящего касания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	> 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	6~36
Напряжение питания, тип.	12V	Другие товары
Рабочий ток	VCC = 12 В, максимальная подсветка, 186 мА. VCC=12 В, подсветка выключена, 90 мА
Рабочая среда
Рабочая температура	-20~70℃
Температура хранения	30~80℃
Рабочая влажность	10%~90% относительной влажности
ESD test	Contact discharge ±6KV Normal operation. Air discharge ±8KV 正常工作 Normal operation
EFT test	Power supply ±2KV; 100KHz Normal operation

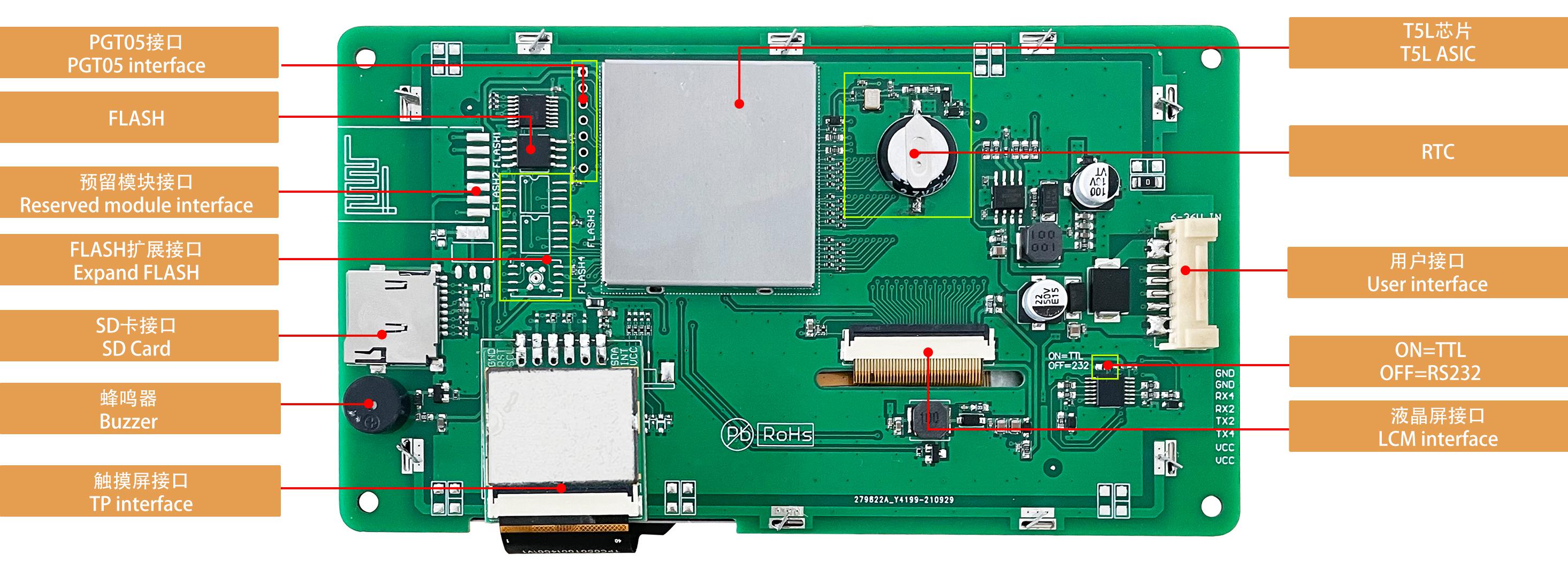

Интерфейс
LCM интерфейс	FPC40 0,5 мм, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с
Выходное напряжение	Выход 1: Iвых = 1 мА; 3.0–3.3В.Тип. 3.3В. Выход 0: Iвых = -1 мА; 0~0.3 В Тип. 0В
Входное напряжение (RXD)	Вход 1: Iin = 1 мА, 2.4–5.0В. Тип. 3.3 В. Вход 0: Iin = -1 мА, 0 ~ 0.5В

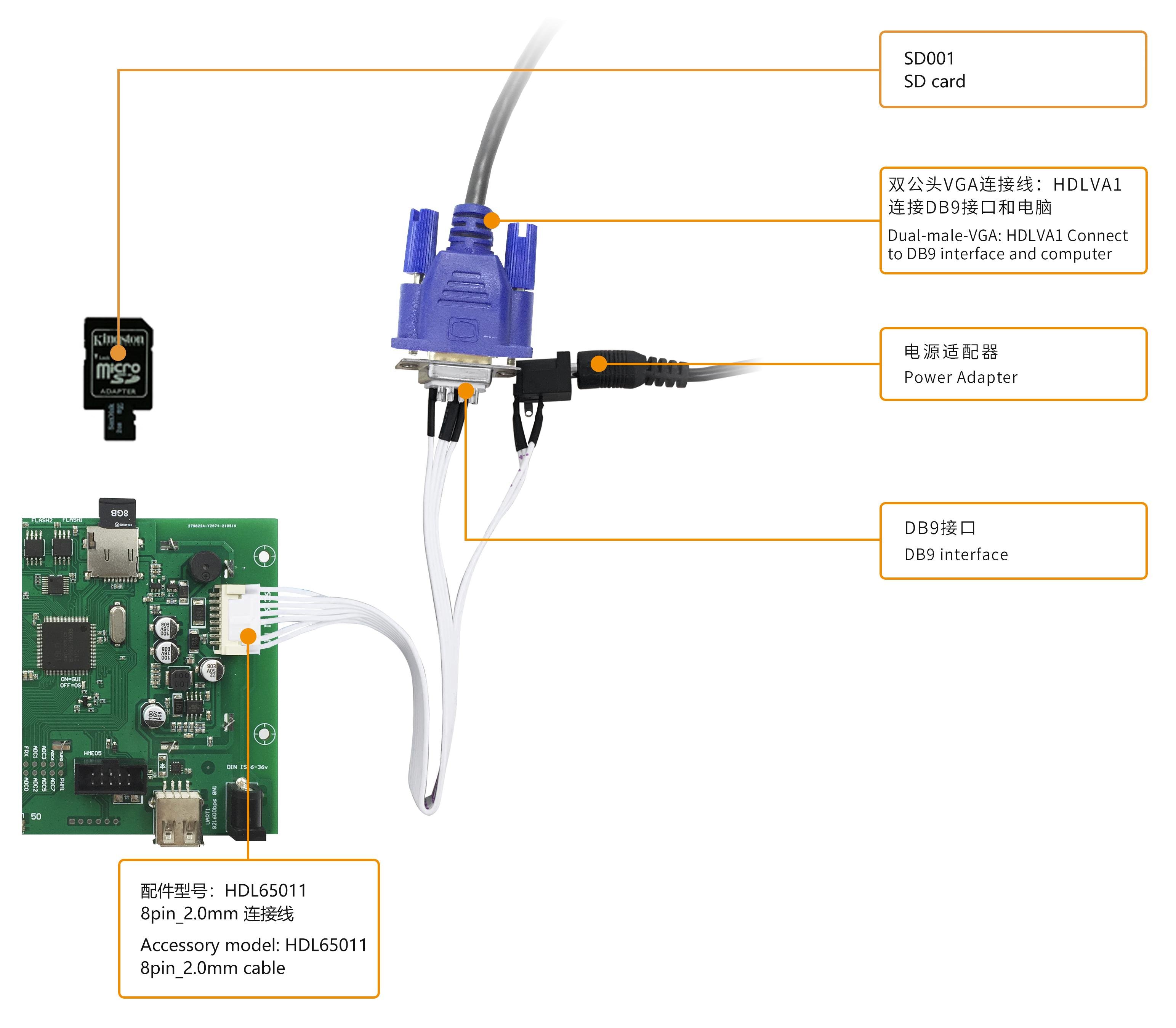

Пользовательский интерфейс	8PIN 2.0 Скорость загрузки (типичное значение): 12KByte/sUART2: N81 ВКЛ.=TTL/CMOS; ВЫКЛ. =RS232 (RS232 по умолчанию) UART4: N81/E81/O81/N82 4 режима ВКЛ.= TTL /CMOS; ВЫКЛ. = RS232 (Поддержка после настройки ОС) Аксессуары: кабель HDL65011, SD-карта
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
RTC (Super-capacitor)	Суперконденсатор.Точность: 1с/24ч. Держите 30 дней работы после отключения питания

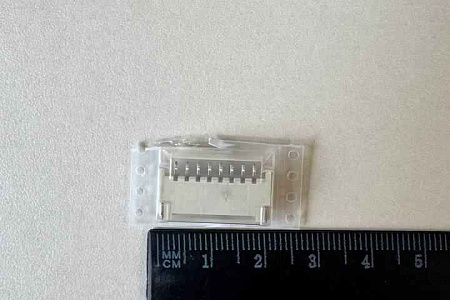

Разъем	8Pin_2.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: Удаленное обновление и управление USB-модуль: скачать проект
PGT05 интерфейс	Обновите нижнее ядро, чтобы восстановить продукт
Уровень напряжения UART	Выход 1: Iout = 1 мА; 3.0~3.3В Тип. 3.3В.
Память
Flash расширение	Расширение до 64 МБ или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5 Вт
Информация об ASIC
ASIC T5L	T5L0
T5L0 ASIC	Разработано компанией DWIN. Массовое производство начато в 2020 году
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-09-25
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG80480T050_02WTC
