DWIN
Артикул: DMG80600C080_03WTC

Описание товара:

  • DMG80600C080_03W DWIN T5L1 UART HMI 8" TN ЖК-дисплей коммерческого класса
  • Нет сенсорной панели Резистивной, Емкостной
  • Интерфейс TTL, RS232, соединительный провод 8Pin_2.0mm.
  • Способы загрузки: SD-карта или последовательный порт on-line.
  • Источник питания: по умолчанию 4,5 ~ 5,5 В, по умолчанию 5 В.
  • Двойная система разработки: набор инструкций DGUS II/TA.
  • Угол обзора EWTN: 70/70/50/55 (L/R/U/D).
  • С двухъядерным графическим интерфейсом и ОС, графический интерфейс с богатыми элементами управления. DWIN OS kenel открыта для второй разработки с помощью языка DWIN OS или KEIL C51.

Другие варианты товара:
Тип Touch-панели :
Яркость :
Твердость поверхности :
Светопропускание :
Характеристики:
Степень применения
Коммерческий класс
3D-данные
Диагональ
8.0"
Разрешение
800×600
Срок жизни
≥ 10 000ч
Установочные размеры, мм
184.1x142
Периферия
DMG80600C080_03WTC Емкостная сенсорная панель, зуммер, зарезервированный интерфейс модуля WIFI / DMG80600C080_03WTR Резистивная сенсорная панель, зуммер, RTC (не приваренный), зарезервированный интерфейс модуля WIFI / DMG80600C080_03WN Зуммер, RTC (не сварка)
Цветность
tel
telegram
viber
vk
whatsapp
Аккуратно упакуем товары для доставки
Аккуратно упакуем товары для доставки
Более 30 000 пунктов самовывоза по РФ
Более 30 000 пунктов самовывоза по РФ
Весь ассортимент сертифицирован
Весь ассортимент сертифицирован
Профессиональная техническая поддержка
Профессиональная техническая поддержка
Скидки постоянным покупателям
Скидки постоянным покупателям
Супер срочная доставка в течение 24 часов
Супер срочная доставка в течение 24 часов

Описание товара

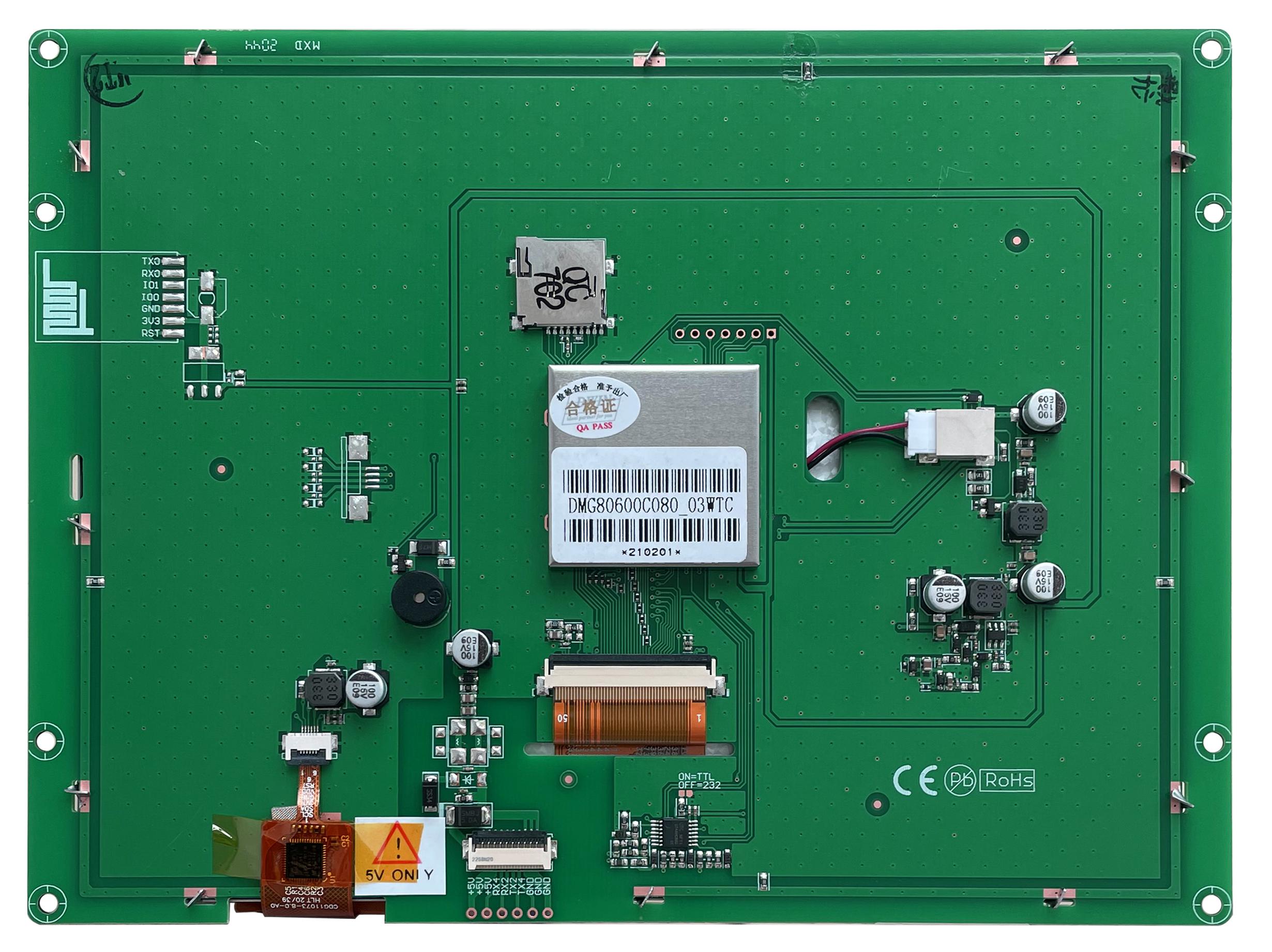

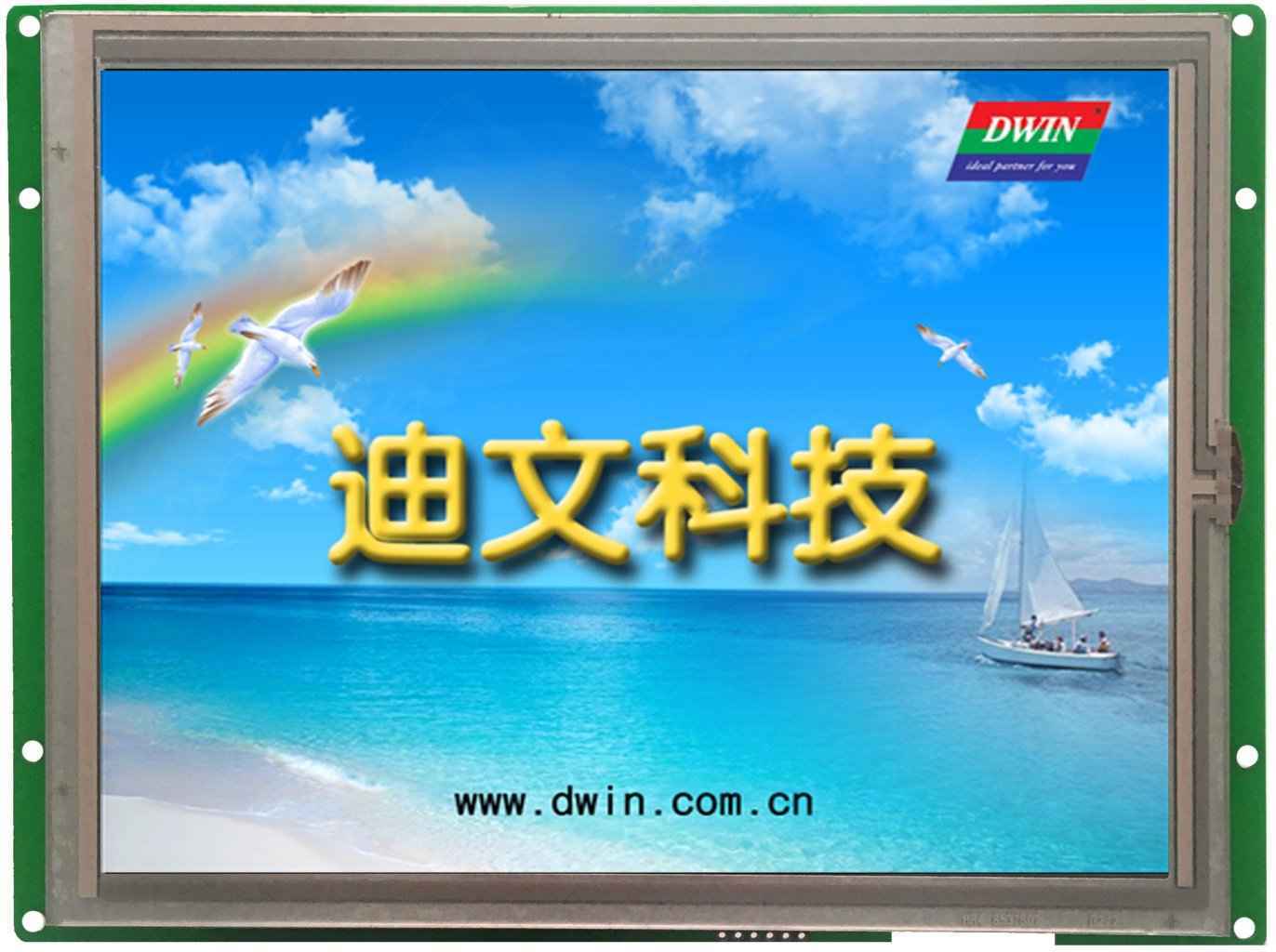

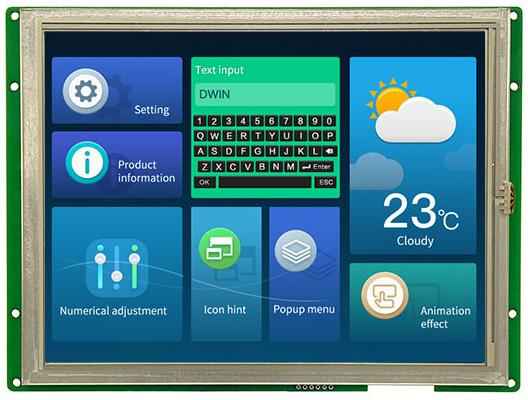

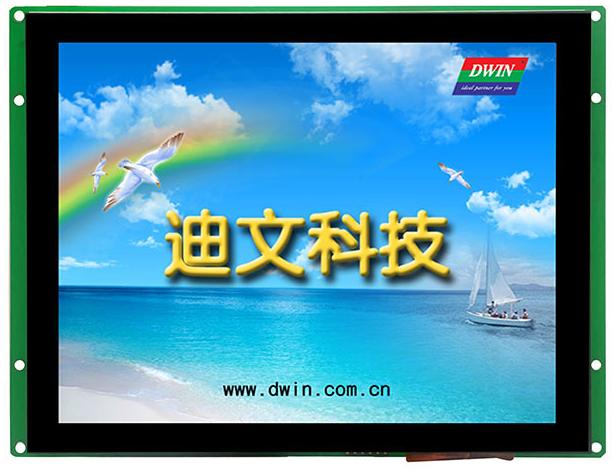

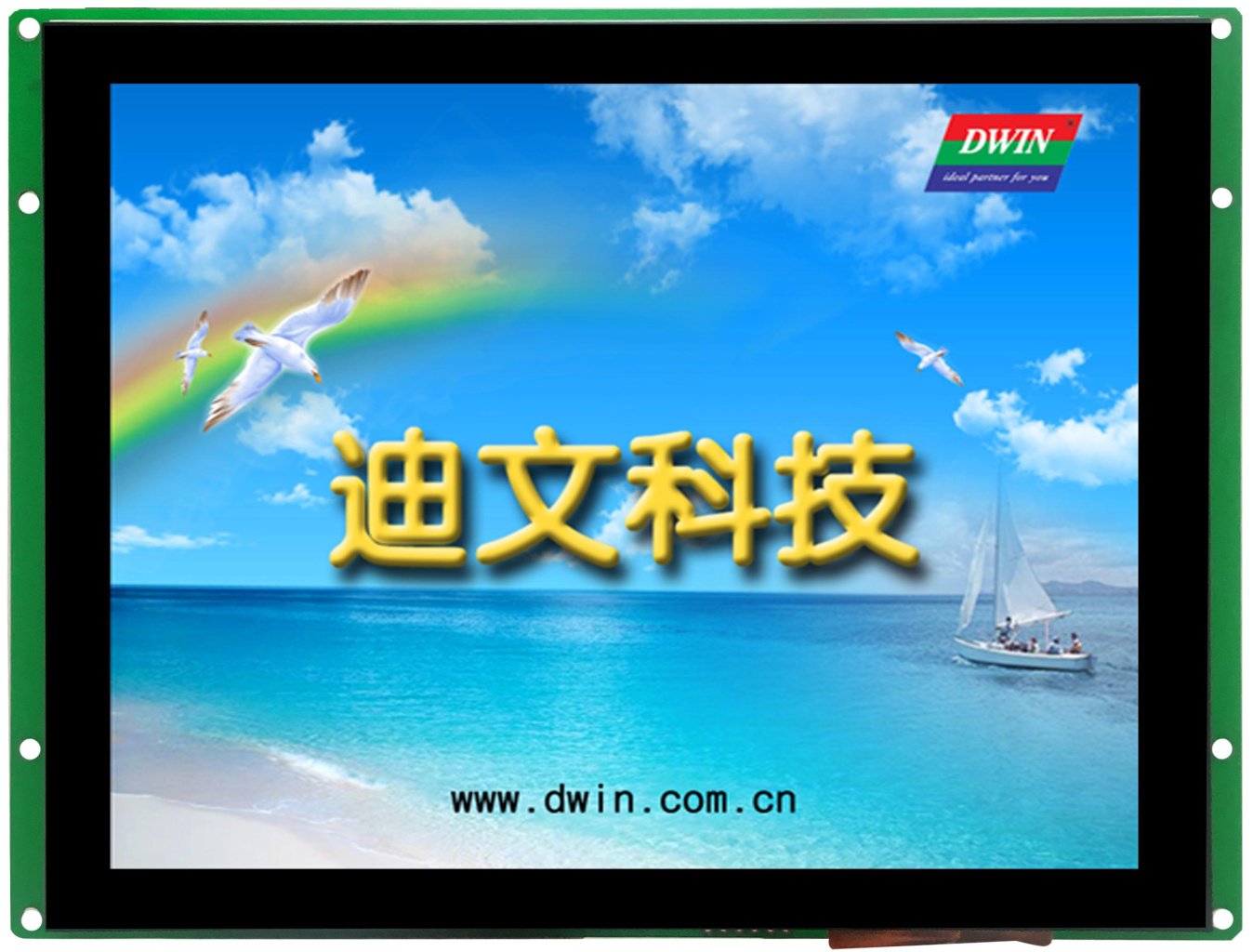

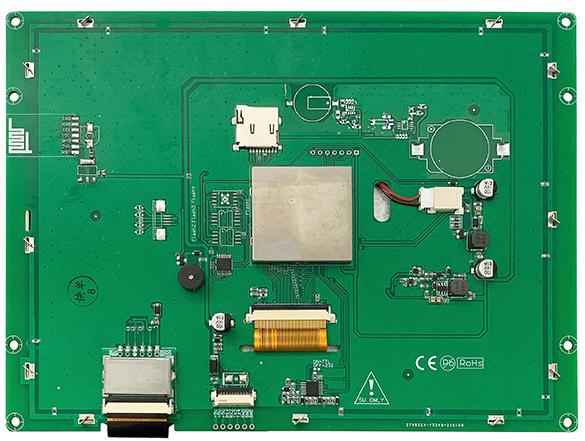

DWIN T5L1 UART HMI 8" TN-TFT ЖК-дисплей коммерческого класса
DMG80600C080_03W

На базе T5L1 ASIC 8/0 дюйма, 800xRGBx600, 167М цветов, TN, CTP, Стандартный набор инструкций (TA) / система DGUS

DMG80600C080_03WTC
accessory

1
12 (1)


1 (4)
10 PIN 1.0


Характеристики

Основные параметры
Степень применения Коммерческий класс
3D-данные
3D-данные Загрузить
3D-данные
Дисплей
Диагональ 8.0"
Разрешение 800×600
Срок жизни ≥ 10 000ч
Цветность 16.7M (16777216) 24bit 8R8G8B Другие товары
Тип ЖК-дисплея TN, TFT LCD Другие товары
Яркость _WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора(V.A.) Нормальный угол обзора, 70°/70°/50°/70° (L/R/U/D)
Поддержка поворота 0°/90°/180°/270° Есть Другие товары
Область отображения (Active Area, A.A.) 162.0×121.5
Область просмотра (View Area, V.A.) 162.6×122.2
Подсветка LED
Яркость 300 nit
Размеры
Установочные размеры, мм 184.1x142
Размеры (ШxВxГ), мм 199.4×148.8×16.6
Пользовательский интерфейс и периферия
Периферия DMG80600C080_03WTC Емкостная сенсорная панель, зуммер, зарезервированный интерфейс модуля WIFI / DMG80600C080_03WTR Резистивная сенсорная панель, зуммер, RTC (не приваренный), зарезервированный интерфейс модуля WIFI / DMG80600C080_03WN Зуммер, RTC (не сварка)
UI Version TA / DGUS II ( DGUS II pre-installed ) 支持
Сенсорные параметры
Тип Touch CTP (емкостная сенсорная панель) Другие товары
Структура Конструкция G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 6H
Светопропускание Более 90%
Срок жизни LED Более 1 000 000 касаний
Тип Touch RTP (резистивная сенсорная панель)
Структура Пленка ITO + стекло ITO
Сенсорный режим Поддержка точки касания и перетаскивания
Твердость поверхности 3H
Светопропускание Более 80%
Срок жизни Более 1 000 000 касаний
Тип Touch-панели CTP
Твердость поверхности 6H
Светопропускание Более 90%
Напряжение и ток
Напряжение питания, В 4.5~5.5
Напряжение питания, тип. 5V Другие товары
Рабочий ток VCC = +5В, подсветка включена, 600 мА. VCC = +5В, выкл., 200 мА
Рабочая среда
Рабочая температура -20~70℃
Температура хранения -30~80℃
Рабочая влажность 10%~90% относительной влажности
Интерфейс
LCM интерфейс FCC50_0.5mm, интерфейс RGB
RTP интерфейс 4Pin_1.0mm
Скорость передачи данных 3150~3225600 бит/с
Выходное напряжение Выход 1: Iout = -4 мА; 4.78~5.0В. Выход 0: Iвых = 4 мА; 0~0.4В
Входное напряжение (RXD) Вход 1: 2.5~5.0В. Вход 0: 0~1.0В
Входной интерфейс UART2: ВКЛ=TTL/CMOS; ВЫКЛ=RS232. UART4: ВКЛ=TTL/CMOS; ВЫКЛ=RS232 (доступно только после настройки ОС)
Пользовательский интерфейс Защелкивающийся разъем 10Pin_1.0mm для питания и последовательной связи. Скорость загрузки (типичное значение): 12 Кбайт/с
Зуммер Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Интерфейс UART2: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232UART4: ВКЛ.=TTL/CMOS; ВЫКЛ.=RS232 (доступно только после настройки ОС)
Зарезервированный RTC интерфейс Reserved RTC Interface
Разъем 10Pin_1.0mm FCC
Зарезервированный интерфейс модуля Модуль Wi-Fi: подключитесь к облачной платформе для удаленного обновления USB-модуль: загрузка файлов с USB-накопителя
PGT05 интерфейс Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления DGUSkernel и возврата продукта в нормальное состояние
Память
RAM Memory 128 Кб, Переменное Пространство для хранения. (Данные не сохраняются при выключении питания)
Flash расширение Возможность расширения до 64 МБ NOR Flash или 48 МБ NOR Flash + 512 МБ NAND Flash
Flash память 16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Nor Flash Memory 512Kbytes User database Data is saved when power down
Электрические характеристики
Номинальная мощность <5W
Информация об ASIC
ASIC T5L T5L1
T5L1 ASIC Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet Загрузить / Загрузить
Версия Datasheet 2021-02-23
Datasheet
Вес и габариты
Вес (грамм) 461
Прочие
Гарантия 1 год
Страна бренда Китай
Артикул DMG80600C080_03WTC

Похожие товары (8)

Такого товара не существует

Файлы

51_DMG80600C080-03W.zip 3D-данные , 3.88 МБ
DMG80600C080_03WR_N.pdf Datasheet , 1.63 МБ
DMG80600C080_03WTC.pdf Datasheet , 1.61 МБ
