Master Control Parameters | |||||
Properties | Parameters | ||||
Motherboard Level | Industrial | ||||
CPU | Dual-core ARM CortexTM-A7 Processor | ||||
OS | Linux5.4 | ||||
FLASH | 8GBytes EMMC | ||||
RAM | 128MBytes DDR3 |

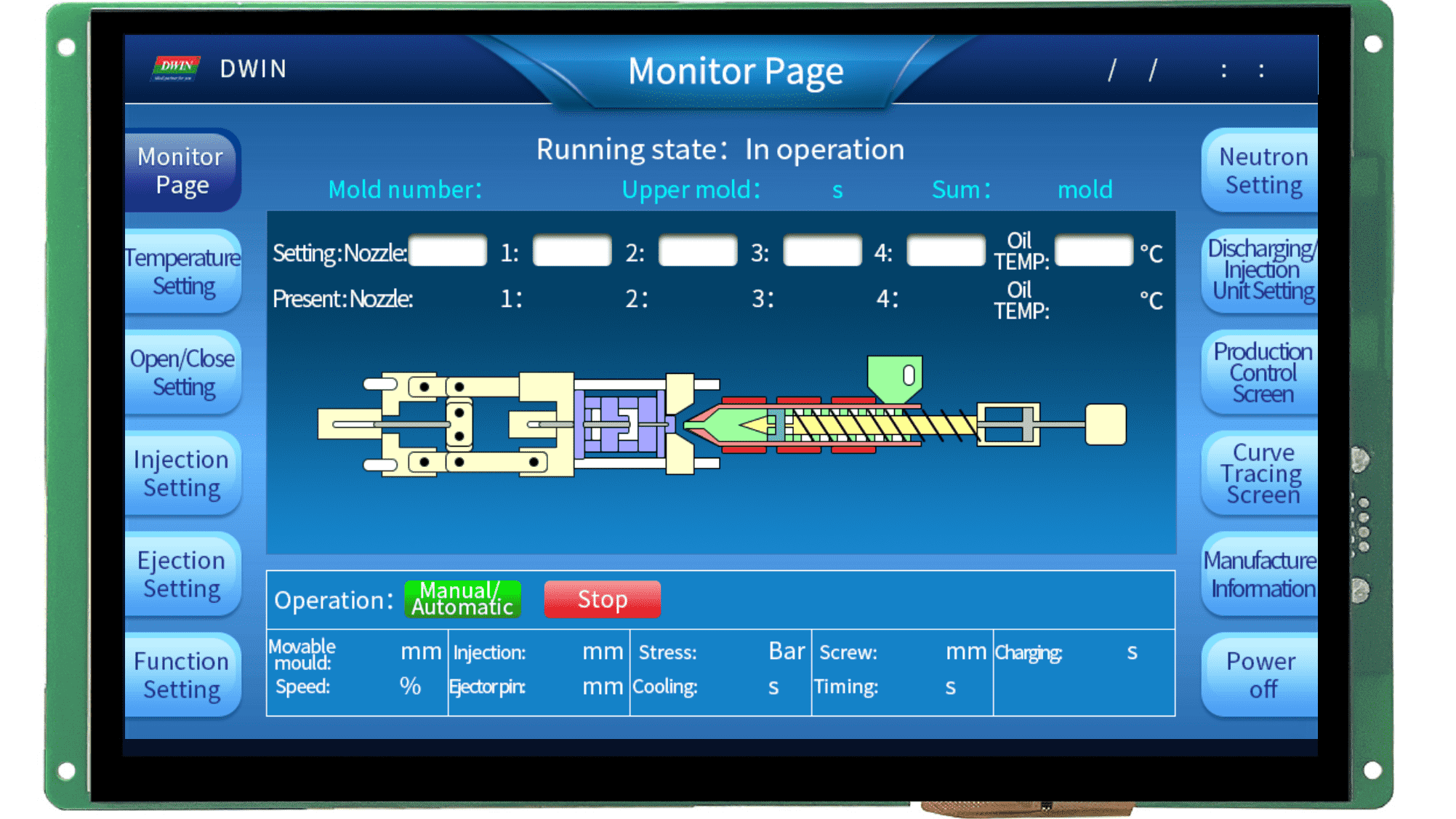

Display Parameters | |||||
Properties | Parameters | Description | |||
Color | 16.7M (16777216) colors | 24 bit color 8R8G8B | |||
Panel Type | IPS | IPS process, TFT LCM with wide viewing angle | |||
Viewing Angle | 85/85/85/85 (L/R/U/D) | Best view: symmetrical | |||
Active Area (A.A.) | 216.96mm(W)*135.60mm (H) | - | |||
View Area (V.A.) | 217.96mm(W)*136.60mm (H) | - | |||
Resolution | 1280*800 | Available for 0°/90°/180°/270°rotated display | |||
Backlight | LED | ≥30000H(time of the brightness decaying to 50% on the condition of continuous working with the maximum brightness) | |||
Brightness | 250nit | 100 levels adjustment(It's not recommend to set brightness to 1%~30% of the maximum, which may lead to LCD flicker.) | |||
Note: You can use dynamic screen saver wallpapers to avoid afterimages caused by fixed page display for a long time. |
Voltage & Current | |||||
Properties | Conditions | Min | Typ. | Max | Unit |
Power Voltage | - | 12 | 12 | 36 | V |
Operation Current | VCC = +12V, Backlight on | - | 440 | - | mA |
VCC = +12V, Backlight off | - | 140 | - | mA | |
Recommended power supply: 12V 1A DC |
Reliability Test | |||||
Properties | Conditions | Min | Typ. | Max | Unit |
Working Temperature | 60%RH at 12V voltage | -20 | 25 | 70 | ℃ |
Storage Temperature | - | -30 | 25 | 80 | ℃ |
Working Humidity | 25℃ | 10% | 60% | 90% | RH |
Conformal Coating | Yes | ||||
ESD | Air discharge ±8KV; Contact discharge ±6KV | ||||
EFT | Group pulse interference ±2KV |

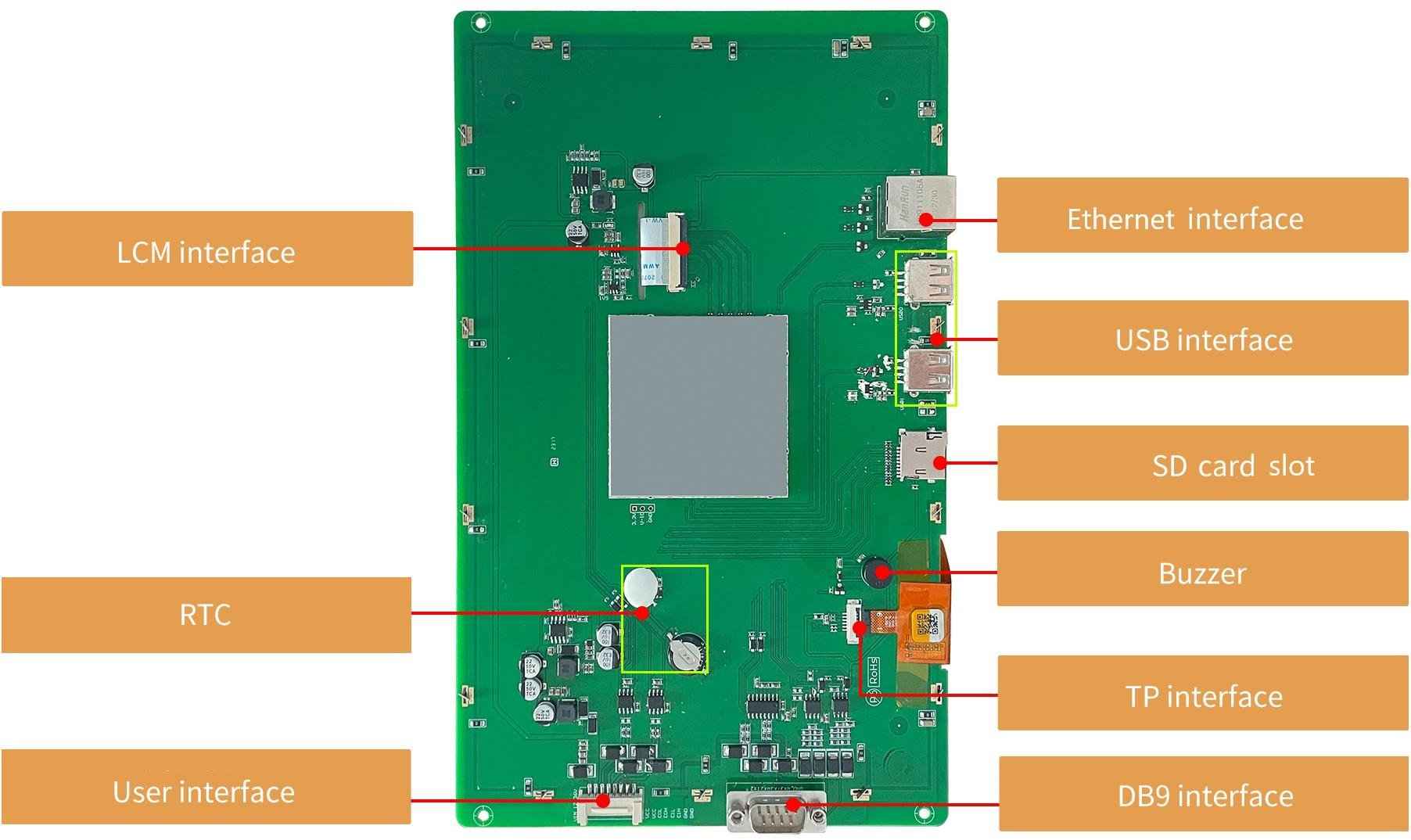

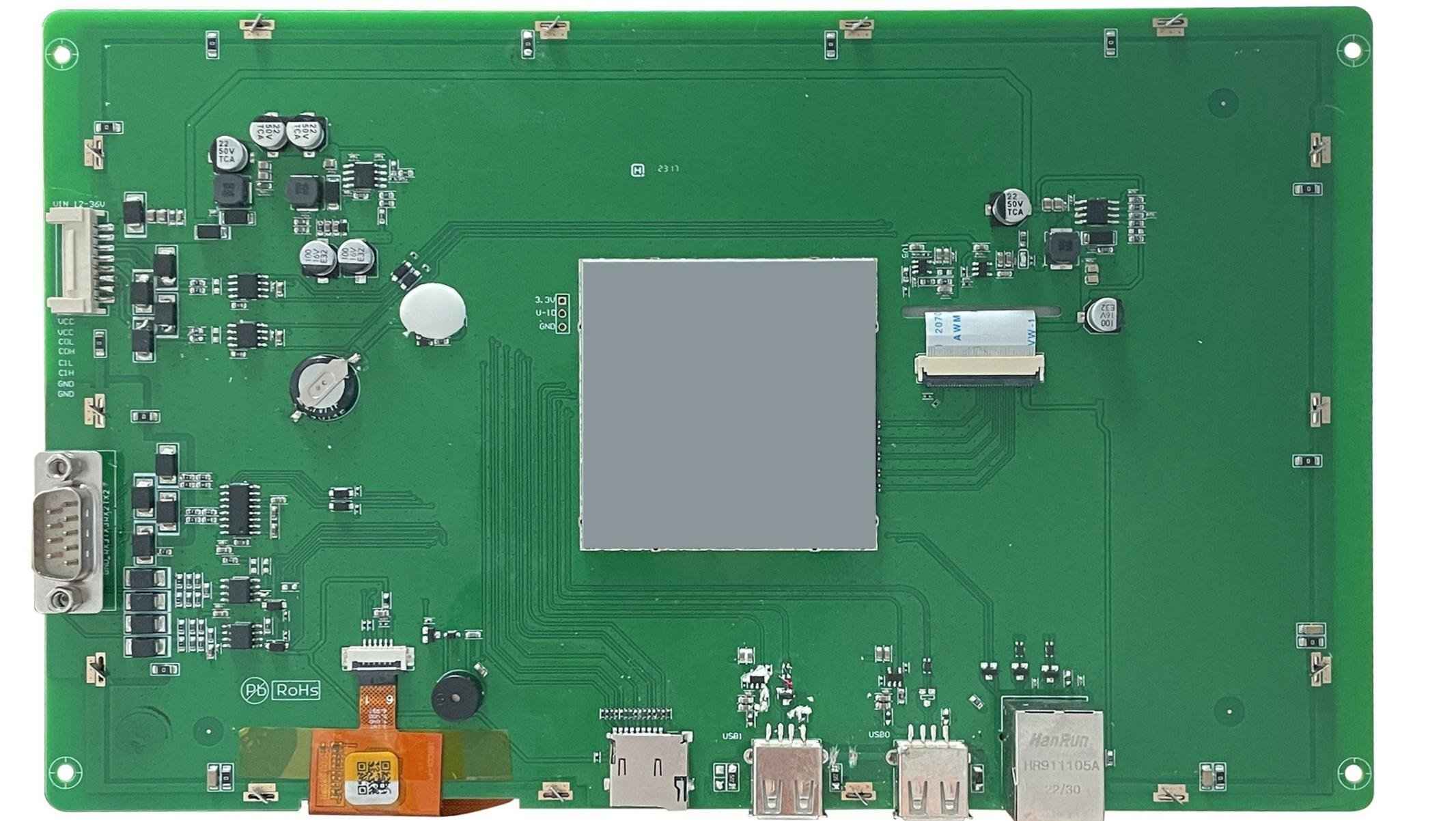

Peripherals and Interfaces | |||||
Properties | Parameters | Description | |||
Interface | 2-way RS232 | UART2 & UART3 | |||
1-way RS422 | A, B,Y,Z | ||||
2-way CAN | CAN1 & CAN2 | ||||
USB Interface | 2-way | HOST*2 | |||
SD Card Slot | 1-way | Drawer type card slot(Max 64G) | |||
Ethernet | 1-way | 10/100Mbps | |||
RTC | Built-in | Super-capacitor RTC. Accuracy: ±20ppm @25℃ | |||
Buzzer | Built-in | 3V passive buzzer |
Interface | |||||
Properties | Conditions | Min | Typ. | Max | Unit |
Baud Rate | User-defined | 3150 | 115200 | 3225600 | bps |
Output Voltage (TXD) | Output 1 | - | -5 | -3 | V |
Output 0 | 3 | 5 | - | V | |
Input Voltage (RXD) | Input 1 | -15 | -5 | - | V |
Input 0 | - | 5 | 15 | V | |
Interface | RS232*2, RS422*1 | ||||
Socket | 8Pin_2.0mm(CAN) DB9(RS232 & RS422) |
Dimension | |||||
Dimension | 251.57 (W) *155.32(H)*23.7(T)mm | ||||
Net Weight | 550g | ||||
Packing Capacity | |||||
Model | Size | Layer | Quantity/Layer | Quantity(Pcs) | |
Carton1: | 220mm(L)*160mm(W)*47mm (H) | - | - | - | |
Carton2: | 250mm(L)*200mm(W)*80mm (H) | - | - | - | |
Carton3: | 320mm(L)*270mm(W)*80mm (H) | 1 | 2 | 2 | |
Carton4: | 450mm(L)*350mm(W)*300mm(H) | 1 | 10 | 10 | |
Carton5: | 600mm(L)*450mm(W)*300mm(H) | 1 | 16 | 16 |
"A wide application scenery, covering nearly all aspects of life such as Industrial control fields/ Public Information Query/ Commercial Advertising/ Smart home/ Charging Pile/ 3D Printer/ Vending Machines, etc
The specific requirements can be customized according to user needs ."
Основные параметры | ||
Степень применения | Индустриальный класс | |
Дисплей | ||
Диагональ | 10.1" | |
Разрешение | 1280×800 | |
Срок жизни | ≥ 30 000ч | |
Яркость | 250 nit | Другие товары |
Цветность | 16.7M (16777216) 24bit 8R8G8B | Другие товары |
Тип ЖК-дисплея | IPS, TFT LCD | Другие товары |
Угол обзора(V.A.) | Широкий угол обзора: 85/85/85/85 (L/R/U/D) | |
Поддержка поворота 0°/90°/180°/270° | Есть | Другие товары |
Область отображения (Active Area, A.A.) | 216.96*135.60 | |
Область просмотра (View Area, V.A.) | 217.96*136.60 | |
Подсветка | LED | |
Размеры | ||
Размеры (ШxВxГ), мм | 251.57*155.32*23.7 | |
Сенсорные параметры | ||
Тип Touch | CTP (емкостная сенсорная панель) | Другие товары |
Твердость поверхности | 6H | |
Светопропускание | Более 90% | |
Напряжение и ток | ||
Напряжение питания, В | 12...36В, тип. 12V | |
Напряжение питания, тип. | 12V | Другие товары |
Рабочий ток | VCC = +12V, Backlight on - 440mA. VCC = +12V, Backlight off - 140mA | |
Рабочая среда | ||
Рабочая температура | -20...70℃, тип. 25℃ | |
Температура хранения | -30...80℃ | |
Рабочая влажность | 10...90% RH, тип. 60% | |
ESD test | Air discharge ±8KV; Contact discharge ±6KV | |
EFT test | Group pulse interference ±2KV | |
Interface | ||
CAN | Есть | |
CAN Interface | 2-way CAN: CAN1 & CAN2 | |
Интерфейс | ||
Скорость передачи данных | 3150...3225600 bps, тип. 115200 bps | |
Выходное напряжение | Output 1: -...-3В, тип. -5V. V Output 0: 3...-, тип. 5V | |
Входное напряжение (RXD) | Input 1: -15...-, тип. -5В. Input 0: -...15В, тип. 5V | |
Входной интерфейс | RS232*2, RS422*1 | |
Пользовательский интерфейс | USB Interface: 2-way HOST*2. SD Card: Slot 1-way Drawer type card slot (Max 64G). Ethernet: 1-way 10/100Mbps | |
Зуммер | Пассивный зуммер 3V. Мощность: <1 Вт | |
SD card slot | Drawer type card slot(Max 64G) | |
USB | ХОСТ*2 | Другие товары |
Интерфейс | 2-way RS232: UART2 & UART3. 1-way RS422: A,B,Y,Z. 2-way CAN: CAN1 & CAN2 | |
WLAN | 10/100Mbps | |
RTC (Super-capacitor) | Super-capacitor RTC. Accuracy: ±20ppm @25℃ | |
Разъем | 8Pin_2.0mm(CAN) DB9(RS232 & RS422) | |
Память | ||
RAM Memory | 128 MBytes DDR3 | |
Flash | 8GBytes EMMC | |
Datasheet | ||
Datasheet | Загрузить | |
Версия Datasheet | 2023-08-09 | |
Datasheet | ||
Вес и габариты | ||
Высота (мм) | 23.7 | |
Ширина (мм) | 155.32 | |
Вес (грамм) | 550 | |
Прочие | ||
Гарантия | 1 год | |
Страна бренда | Китай |
