DMG85480C050_03W DWIN T5L1 UART HMI 5” IPS ЖК-дисплей коммерческого класса

DMG85480C050_03W DWIN T5L1 UART HMI 5” IPS ЖК-дисплей коммерческого класса

Описание товара:

DMG85480C050_03W

5.0 дюйма, разрешение 480*854 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора, узкая граница

DWIN T5L1, работающий под управлением системы DGUS II, подключается к любому MCU, даже 8-разрядному.
5.0-дюймовый, разрешение 480*854 пикселей, 16.7М цветов, IPS-TFT-LCD, широкий угол обзора.
Опционально без / Резистивный / Емкостный сенсорный экран.
Интерфейс TTL/CMOS; соединительный провод 10Pin_1.0mm.

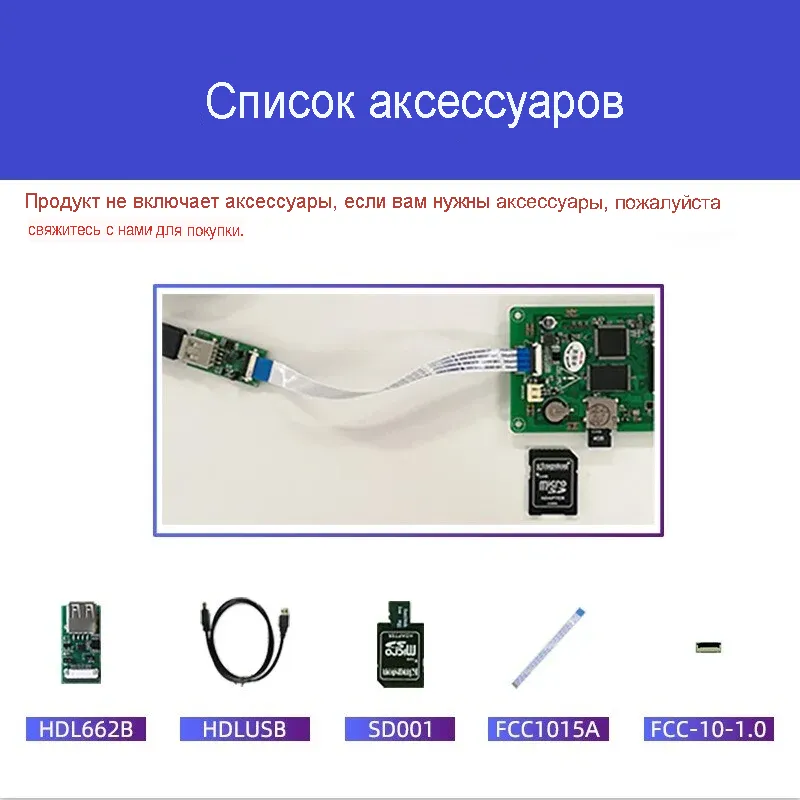

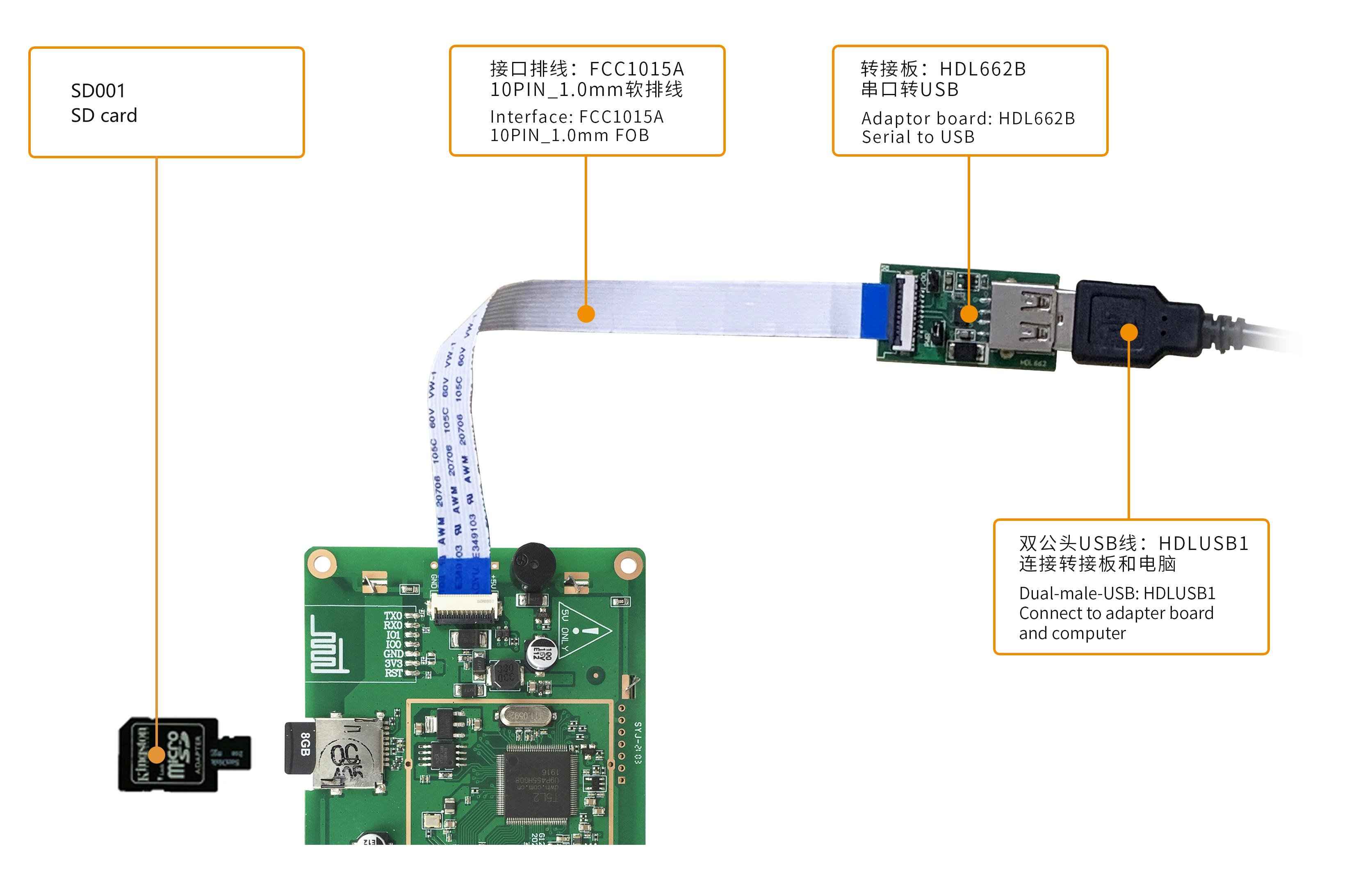

Загрузка через SD-карту или последовательный порт on-line, USB или Wifi является необязательной.
Удобный в использовании инструмент разработки графических интерфейсов DWIN DGUS V7.6, не требующий навыков программирования.
Двойная система разработки: DGUSⅡ/TA (набор инструкций).
Широкий угол обзора, 85°/85°/85°/85° ( L/R/U/D).
С двумя ядрами GUI и OS: ядро GUI с богатым сенсорным управлением и управлением дисплеем, ядро DWIN OS открыто для пользователя для второй разработки с помощью языка DWIN OS или KELI C51.

Характеристики

Основные параметры
Степень применения	Коммерческий класс
3D-данные
3D-данные	Загрузить
3D-данные
Дисплей
Диагональ	5.0"
Разрешение	854×480
Срок жизни	≥ 20 000ч
Яркость	270 nit	Другие товары
Цветность	16.7M (16777216) 24bit 8R8G8B	Другие товары
Тип ЖК-дисплея	IPS, TFT LCD	Другие товары
Яркость	_WTC: 270 нит / _WTR: 250 нит / _WN: 300 нит
Угол обзора（V.A.)	Широкий угол обзора, 85°/85°/85°/85° (Л/П/В/Г)
Область отображения (Active Area, A.A.)	61.6×109.7
Область просмотра (View Area, V.A.)	62.0×110.1
Подсветка	LED
Яркость	270 nit
Размеры
Размеры (ШxВxГ), мм	69.9×138.3×12.0
Установочные размеры, мм	67.5(+0.3)×121.1(+0.3)
Размеры (ШxВxГ), мм	69.9×138.3×12.0
Пользовательский интерфейс и периферия
Периферия	_03WN Зуммер / _03WTR Резистивная сенсорная панель, Зуммер / _03WTC Емкостная сенсорная панель, Зуммер
Сенсорные параметры
Тип Touch	CTP (емкостная сенсорная панель)	Другие товары
Структура	Структура G+G с поверхностным покрытием из закаленного стекла Asahi
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	6H
Светопропускание	Более 90%
Срок жизни LED	Более 1 000 000 касаний
Тип Touch	RTP (резистивная сенсорная панель)
Структура	Пленка ITO + стекло ITO
Сенсорный режим	Поддержка точки касания и перетаскивания
Твердость поверхности	3H
Светопропускание	Более 80%
Срок жизни	Более 1 000 000 касаний
Тип Touch-панели	CTP
Твердость поверхности	6H
Светопропускание	Более 90%
Напряжение и ток
Напряжение питания, В	4.5~5.5
Напряжение питания, тип.	5V	Другие товары
Рабочий ток	VCC = +5 В, максимальная подсветка, 260 мА. VCC = +5 В, подсветка выключена, 80 мА
Рабочая среда
Рабочая температура	-20℃ ~ 70℃ (5 В при 60% относительной влажности)
Температура хранения	-30~80℃
Рабочая влажность	10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

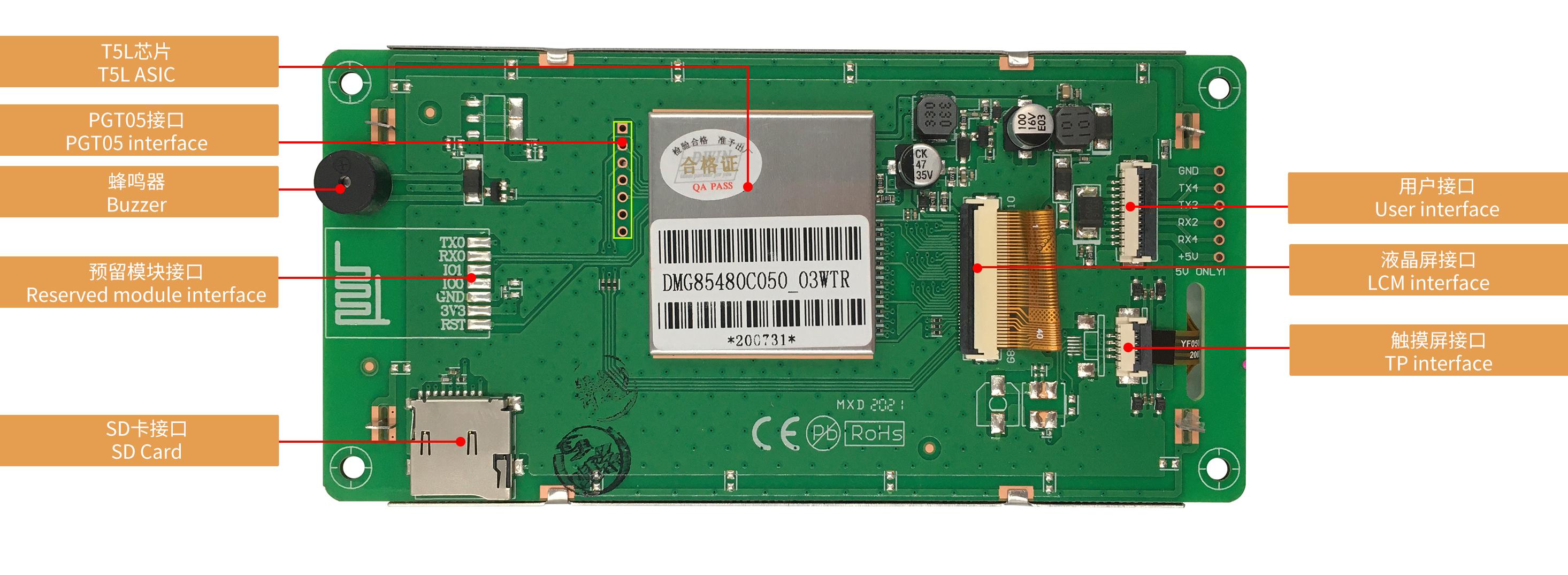

Интерфейс

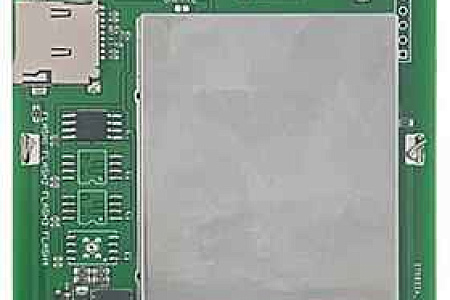

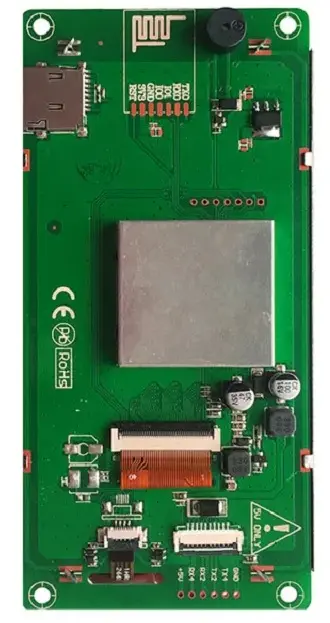

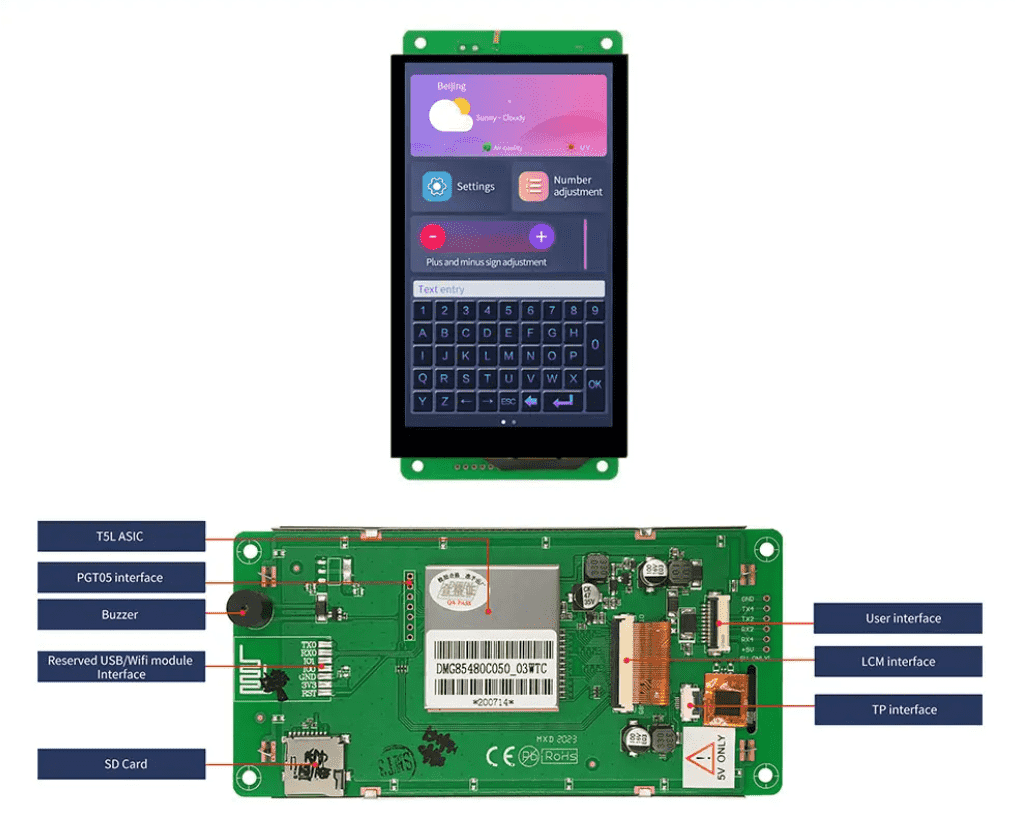

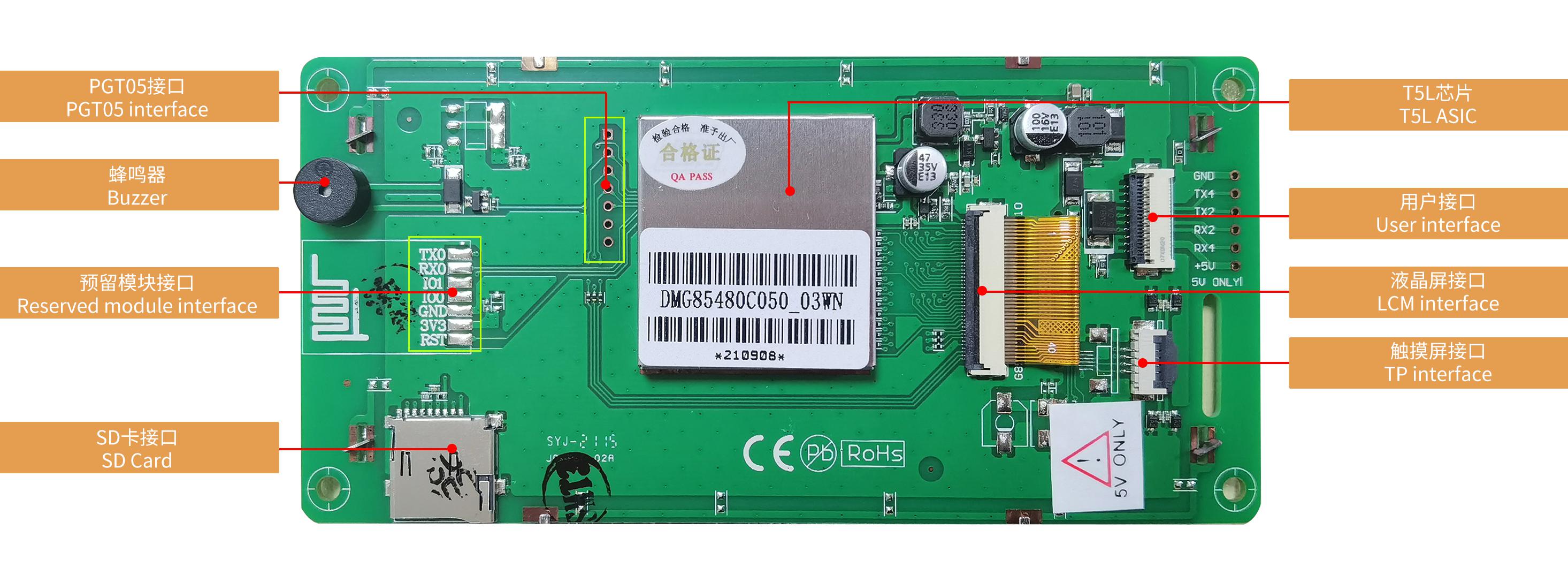

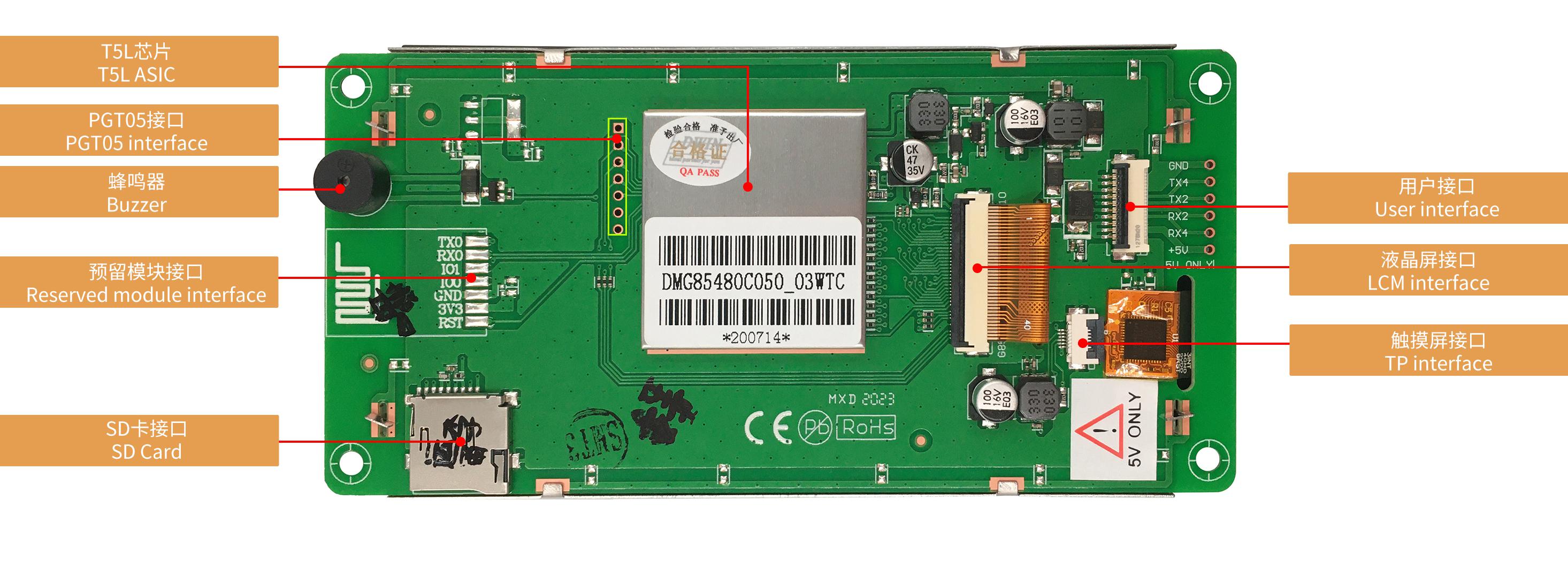

LCM интерфейс	FPC54_0.5mm, интерфейс RGB
RTP интерфейс	FPC4 1.0 мм
CTP интерфейс	Структура COB, интерфейс IIC
Скорость передачи данных	3150~3225600 бит/с, типичное значение 115200 бит/с
Выходное напряжение	Выход 1: Iout = -4 мА; 3.0~3.3В. Выход 0: Iвых = 4 мА; 0~0.3В
Входное напряжение (RXD)	Вход 1: 2.4~5.0В. Вход 0: 0~0.5В
Пользовательский интерфейс	Гнездо с защелкой 10Pin_1,0 мм для питания и последовательной связи.Скорость загрузки (типичное значение): 12 КБайт/с UART2: ТТЛ/КМОП; UART4: ТТЛ/КМОП;(доступно только после настройки ОС)
Зуммер	Пассивный зуммер 3V. Мощность: <1 Вт
SD card slot	FAT32. Загрузка файлов по интерфейсу SD может отображаться в статистике. Скорость загрузки: 4 Мб/с
Разъем	10Pin_1.0mm
Формат данных	UART2: N81. UART4: N81/E81/O81/N82 4 modes (OS configuration)
Зарезервированный интерфейс модуля	Модуль Wi-Fi: подключение к облачной платформе для удаленного обновления. Модуль USB: загрузка файлов с USB-накопителя.
PGT05 интерфейс	Если продукт случайно выходит из строя, вы можете использовать PGT05 для обновления ядра DGUS и возврата продукта в нормальное состояние
Память
Flash память	16MB NOR Flash для шрифтов, картинок и аудиофайлов. Цикл перезаписи: более 100 000 раз
Электрические характеристики
Номинальная мощность	<5W
Информация об ASIC
ASIC T5L	T5L1
T5L1 ASIC	Разработан компанией DWIN. Серийное производство в 2019 году, 1 МБ без флэш-памяти на чипе, 512 КБ используются для хранения пользовательской базы данных. Цикл перезаписи: более 100 000 раз
Datasheet
Datasheet	Загрузить / Загрузить / Загрузить
Версия Datasheet	2021-11-04
Datasheet
Прочие
Гарантия	1 год
Страна бренда	Китай
Артикул	DMG85480C050_03WTC
