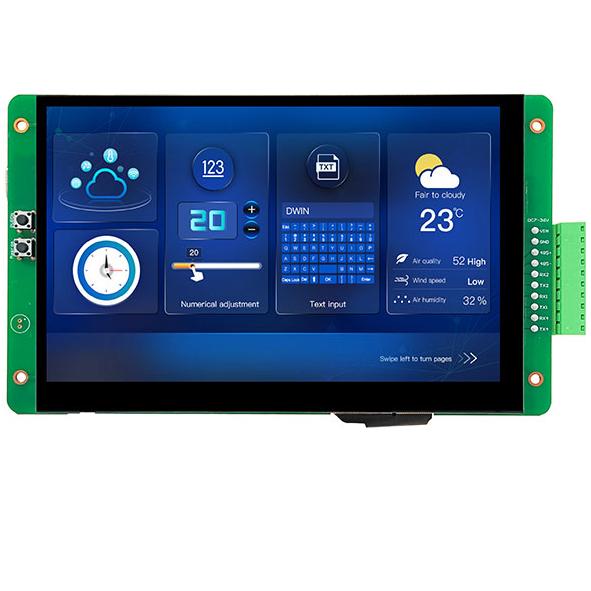

Промышленный интеллектуальный дисплейный терминал Android на базе RK3288 и работающий под управлением ОС Android 8.1. Совместим с 4G, Wi-Fi, bluetooth, микрофоном, камерой и другими богатыми периферийными устройствами.
Доступно для загрузки общих приложений Android для реализации таких функций, как Wi-Fi, проводной Интернет, просмотр, воспроизведение музыки и видео, копирование данных и т. д.

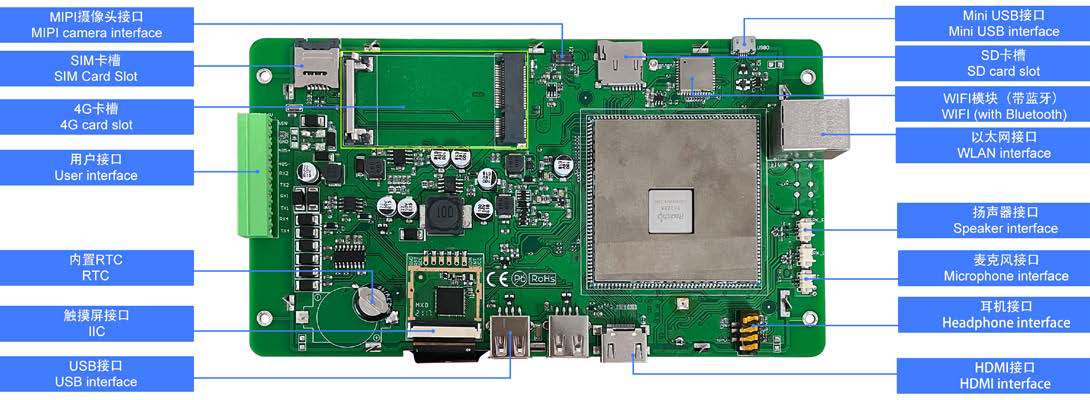

Interface | 2 RS232 | UART1 & UART4 |
1 RS485 | UART3 | |
TTL/COMS | UART2(Debug interface) | |
USB | 3 | HOST*2,OTG*1 |
Headphone | 1 | 3.5mm spacing interface |
Speaker | 2 | Left & right |
Microphone | 1 | On board |
Camera | 1 | Mipi&USB |
SIM card | 1 |
Слот для карты выдвижного типа |
SD card | 1 | Слот для карты выдвижного типа (макс. 64G) |
WLAN | 1 | 10/100Mbps |
WIFI | 1 | IEEE 802.11Bb/g/n,2.4G,Bluetooth |
4G module | Not configured |
Настраивается для модуля 4G |
HDMI | 1 | HDMI interface |
Основные параметры | ||
Степень применения | Индустриальный класс | |
3D-данные | ||
3D-данные | Загрузить | |
3D-данные | ||
Дисплей | ||
Диагональ | 7.0" | |
Разрешение | 1024×600 | |
Срок жизни | ≥ 30 000ч | |
Яркость | 300 nit | Другие товары |
Цветность | 16.7M (16777216) 24bit 8R8G8B | Другие товары |
Тип ЖК-дисплея | IPS, TFT LCD | Другие товары |
Угол обзора(V.A.) | Широкий угол обзора, 85/85/85/85 (L/R/U/D) | |
Поддержка поворота 0°/90°/180°/270° | Есть | Другие товары |
Область отображения (Active Area, A.A.) | 154.08×85.92 | |
Подсветка | LED | |
Размеры | ||
Размеры (ШxВxГ), мм | 197.0×107.9×24.9 | |
Вес нетто | 325 | |
Установочные размеры, мм | 166.0x101.2 | |
Пользовательский интерфейс и периферия | ||
Периферия | Процессор RK3288, четырехъядерный, ARM Cortex-A17 | |
Сенсорные параметры | ||
Тип Touch | CTP (емкостная сенсорная панель) | Другие товары |
Твердость поверхности | 6H | |
Светопропускание | Более 90% | |
Напряжение и ток | ||
Напряжение питания, В | 6~36В тип. 12V | |
Напряжение питания, тип. | 12V | Другие товары |
Рабочий ток | VCC = +12В, подсветка включена - 360мА. VCC = +12В, выкл. -100мА | |
Рабочая среда | ||
Рабочая температура | -20~70℃ | |
Температура хранения | -30~80℃ | |
Рабочая влажность | 10~90% RH | |
Interface | ||
RS485 | Есть | |
RS485 Interface | UART3 | |
Интерфейс | ||
Скорость передачи данных | 2400~230440bps, тип. 115200bps | |
Выходное напряжение | Output 1: тип. -13.2V. Output 0: тип. 13.2V | |
Входное напряжение (RXD) | Input 1: тип. -13.2 V Input 0: тип. 13.2V | |
Входной интерфейс | Support TTL/COMS, RS232 or RS485 level | |
Пользовательский интерфейс | 2 RS232: 4 UART1 & UART4. 1 RS485: UART3. TTL/COMS: UART2(Debug interface) | |
SD card slot | Drawer type card slot(Max 64G) | |
USB | HOST*2, OTG*1 | Другие товары |
Интерфейс | 2 RS232 UART1 и UART4 | |
SIM card slot | Drawer type card slot | |
WIFI interface | IEEE 802.11Bb/g/n, 2.4G, Bluetooth | |
HDMI interface | Есть | |
4G module | Not configured (Configurable for 4G module) | Другие товары |
WLAN | 100/100 Мбит/с | |
Интерфейс камеры | Mipi & USB | Другие товары |
Разъем | 10Pin_3.81mm terminal block | |
Формат данных | Support TTL/COMS, RS232 or RS485 level | |
Интерфейс динамика | 2Pin_ 2.0mm external loudspeaker | Другие товары |
Зарезервированный интерфейс модуля | Модуль 4G Настраивается для модуля 4G | |
Выходное напряжение (V_AB) | Output 1: тип. 2.5V~5V. Output 0: тип. -5V~-2.5V | |
Входное напряжение (V_AB) | Input 1: тип. 0~2.5V. Input 0: тип. -2.5~ -0.2V | |
Память | ||
RAM Memory | 2 Gbytes DDR3 | |
Flash | 8 Гбайт EMMC5.0 | |
Основные параметры управления | ||
CPU | RK3288, ARM Cortex-A17, четырехъядерный | Другие товары |
OS | Android 8.1 | |
Datasheet | ||
Datasheet | Загрузить | |
Версия Datasheet | 2021-10-12 | |
Datasheet | ||
Вес и габариты | ||
Ширина (мм) | 200 | |
Вес (грамм) | 325 | |
Прочие | ||
Гарантия | 1 год | |
Страна бренда | Китай | |
Гарантийный срок | 1 год | |
Страна производства | Китай |
